本發明涉及彈簧加工，尤其是涉及一種彈簧轉曲設備。

背景技術：

1、彈簧是機械設備中常用的零件之一，彈簧在加工時是通過卷簧機把鋼條加工成螺旋形狀，在鋼條經過卷簧機加工之前，需要先通過折彎?rùn)C(jī)構將鋼條的兩個端部彎曲至指定角度，從而便于對彈簧進行安裝或連接組合。

2、經檢索，公開號為：cn208495666u的中國專利，公開了一種彈簧機上的雙卷曲裝置，包括卷曲頭、折彎刀頭、轉盤、驅動裝置，所述驅動裝置可驅動卷曲頭在轉盤中間做旋轉運動，所述卷曲頭上開設有容置線材的旋轉槽，所述折彎刀頭設置有兩組，且分別圍繞卷曲頭設置在轉盤上，所述轉盤在驅動裝置的驅動下帶動折彎刀頭繞卷曲頭做旋轉運動。

3、基于上述檢索并結合現實問題發現：這種通過對彈簧鋼條進行扭轉的方式進行彎曲的方式，雖然彎曲效率較高，但是不容易精準控制每一次的彎曲角度，在批量生產中，會導致每個彈簧鋼條的彎曲角度不一致，從而降低了彈簧的加工精度，在對于彈簧精度要求較高的機械設備中，會導致彈簧難以拆裝。

技術實現思路

1、本發明的目的在于提供一種彈簧轉曲設備，以解決上述背景技術中提出的問題。

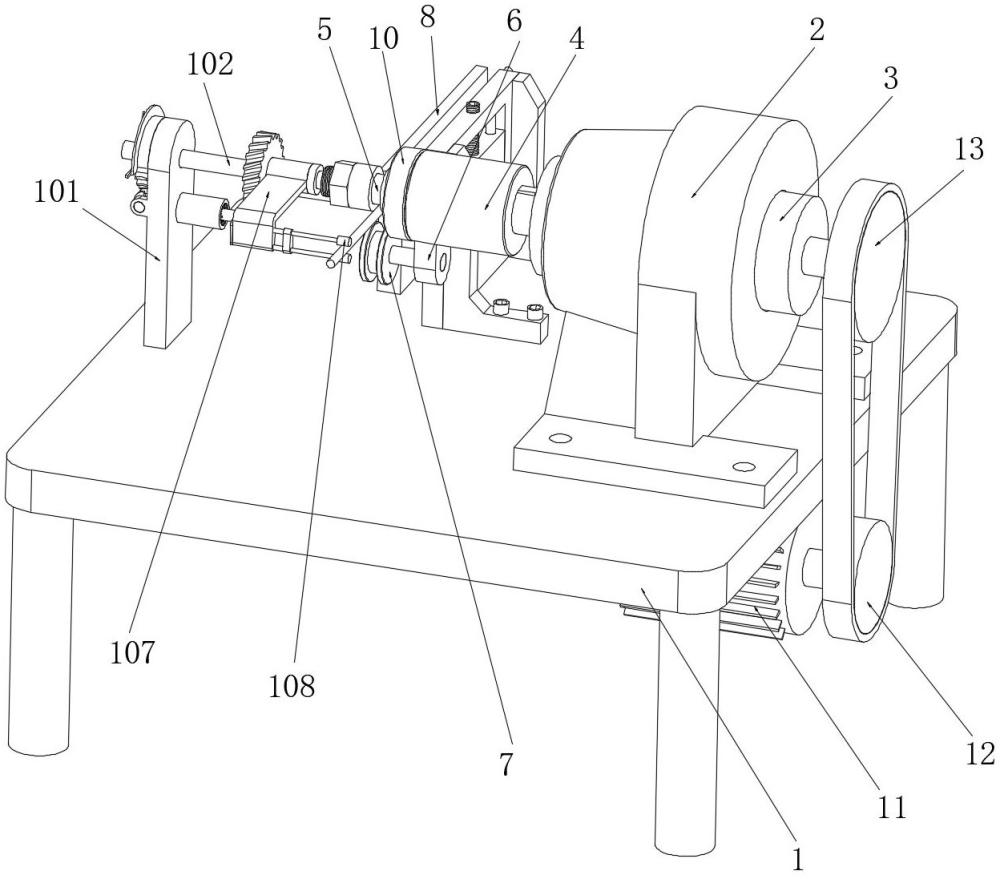

2、本發明的技術方案是：一種彈簧轉曲設備，包括臺板和軸承座，軸承座的內部轉動插設有主軸，主軸的外側一端固定有套軸，套軸的一端安裝有定心軸，套軸的一側固定有轉桿，轉桿的一端轉動連接有動輪，臺板上側設置有導線板；還包括帶動主軸轉動的電機，電機通過傳動結構與主軸連接；還包括角度限制機構；角度限制機構包括固定在臺板上側的立板，立板的內部貫穿轉動連接有從動軸，從動軸的一端固定有擋桿，從動軸的另一端固定有從動桿，從動桿的一端活動設置有兩個定位輪，立板的一側可調節轉動連接有與從動軸同心排列的蝸輪，蝸輪的一側固定有擋塊，擋塊的一側設置有微動開關，微動開關通過控制電路與電機電性連接，從動軸和立板之間設置有阻止從動軸反轉的止回機構。

3、優選的，兩個定位輪的一端均固定有輪軸，兩個輪軸均活動插設于從動桿的內部，且兩個輪軸的外側轉動連接有一個輪軸架。

4、優選的，定心軸的一端開設有支撐孔，從動軸的一端轉動插設于支撐孔的內側。

5、優選的，立板的一側位于蝸輪的外側位置處設置有角度尺，擋塊的一端設置有指針。

6、優選的，立板的一側轉動連接有蝸桿，蝸桿與蝸輪嚙合。

7、優選的，傳動結構包括固定在主軸一端的從動皮帶輪和安裝在電機驅動端的主動皮帶輪，主動皮帶輪和從動皮帶輪之間通過皮帶傳動連接。

8、優選的，導線板與臺板之間設置有高度調節機構，高度調節機構包括固定在臺板上側的兩個固定架和固定在導線板一側的滑塊，兩個固定架的一側固定有升降板，升降板的內部開設有滑槽，滑槽的內側轉動連接有螺桿，滑塊與滑槽內側滑動連接，螺桿與滑塊內部螺紋連接。

9、優選的，止回機構包括固定在從動軸外側的第一齒輪、固定在立板一側的止動柱，止動柱的一端轉動插設有止動軸，止動軸的一端固定有與第一齒輪嚙合的第二齒輪，止動柱的一端還開設有圓槽，圓槽的內側均勻設置有多個鎖定齒，止動軸的外側轉動連接有多個止動推桿，每個止動推桿的一側均通過彈片與止動軸的外側彈性連接，第一齒輪的直徑大于第二齒輪的直徑。

10、優選的，定心軸的一端固定有法蘭盤，法蘭盤通過螺栓與套軸的一端相固定。

11、優選的，導線板的上側開設有導向槽。

12、本發明通過改進在此提供彈簧轉曲設備，與現有技術相比，具有如下改進及優點：

13、其一：本發明通過主軸帶動套軸轉動，套軸通過轉桿帶動動輪轉動，動輪對鋼條施加推力從而對鋼條進行彎曲，并且在定心軸的作用下，使鋼條的彎曲段形成與定心軸外側相匹配的圓弧形，從而可以快速將彈簧鋼條端部進行精準彎曲，同時通過角度限制機構，可以提前設置所需彎曲的角度，當動輪帶動鋼條彎曲至調節的角度時，可以瞬間控制電機停止，從而可以瞬間停止對鋼條施加推力，從而進一步提高了鋼條彎曲角度的精準度。

14、其二：本發明通過止回機構，當鋼條彎曲至指定角度后其內部存在回彈應力，回彈應力會作用在位于鋼條彎曲段外側的一個定位輪上，再通過輪軸和從動桿傳遞至從動軸，從而對從動軸施加反向轉動力矩，通過止回機構中的止動推桿和鎖定齒的單向鎖定作用，使止動軸不能反向轉動，因此實現了使止動軸相對止動柱只能單向轉動，因此使從動軸只能單向轉動，當鋼條彎曲后可以給鋼條起到保壓的作用，防止剛被彎曲的彈簧鋼條回彈，從而進一步提高了彈簧鋼條彎曲角度的精準度。

技術特征：

1.一種彈簧轉曲設備，包括臺板和軸承座，其特征在于，軸承座的內部轉動插設有主軸，主軸的外側一端固定有套軸，套軸的一端安裝有定心軸，套軸的一側固定有轉桿，轉桿的一端轉動連接有動輪，臺板上側設置有導線板；

2.根據權利要求1所述的彈簧轉曲設備，其特征在于：兩個定位輪的一端均固定有輪軸，兩個輪軸均活動插設于從動桿的內部，且兩個輪軸的外側轉動連接有一個輪軸架。

3.根據權利要求1所述的彈簧轉曲設備，其特征在于：定心軸的一端開設有支撐孔，從動軸的一端轉動插設于支撐孔的內側。

4.根據權利要求1所述的彈簧轉曲設備，其特征在于：立板的一側位于蝸輪的外側位置處設置有角度尺，擋塊的一端設置有指針。

5.根據權利要求1所述的彈簧轉曲設備，其特征在于：立板的一側轉動連接有蝸桿，蝸桿與蝸輪嚙合。

6.根據權利要求1所述的彈簧轉曲設備，其特征在于：傳動結構包括固定在主軸一端的從動皮帶輪和安裝在電機驅動端的主動皮帶輪，主動皮帶輪和從動皮帶輪之間通過皮帶傳動連接。

7.根據權利要求1所述的彈簧轉曲設備，其特征在于：導線板與臺板之間設置有高度調節機構，高度調節機構包括固定在臺板上側的兩個固定架和固定在導線板一側的滑塊，兩個固定架的一側固定有升降板，升降板的內部開設有滑槽，滑槽的內側轉動連接有螺桿，滑塊與滑槽內側滑動連接，螺桿與滑塊內部螺紋連接。

8.根據權利要求1所述的彈簧轉曲設備，其特征在于：止回機構包括固定在從動軸外側的第一齒輪、固定在立板一側的止動柱，止動柱的一端轉動插設有止動軸，止動軸的一端固定有與第一齒輪嚙合的第二齒輪，止動柱的一端還開設有圓槽，圓槽的內側均勻設置有多個鎖定齒，止動軸的外側轉動連接有多個止動推桿，每個止動推桿的一側均通過彈片與止動軸的外側彈性連接，第一齒輪的直徑大于第二齒輪的直徑。

9.根據權利要求1所述的彈簧轉曲設備，其特征在于：定心軸的一端固定有法蘭盤，法蘭盤通過螺栓與套軸的一端相固定。

10.根據權利要求1所述的彈簧轉曲設備，其特征在于：導線板的上側開設有導向槽。

技術總結
本發明涉及彈簧加工技術領域，尤其是涉及一種彈簧轉曲設備，包括臺板和軸承座，軸承座的內部轉動插設有主軸，主軸的外側一端固定有套軸，套軸的一端安裝有定心軸，套軸的一側固定有轉桿，轉桿的一端轉動連接有動輪，臺板上側設置有導線板；還包括帶動主軸轉動的電機，電機通過傳動結構與主軸連接；還包括角度限制機構；角度限制機構包括固定在臺板上側的立板，立板的內部貫穿轉動連接有從動軸，從動軸的一端固定有擋桿。本發明通過角度限制機構，可以提前設置所需彎曲的角度，當動輪帶動鋼條彎曲至調節的角度時，可以瞬間控制電機停止，從而可以瞬間停止對鋼條施加推力，從而進一步提高了鋼條彎曲角度的精準度。

技術研發人員：高明,劉日茹,姜英海,張璽,劉禮波
受保護的技術使用者：大連泰維精密模具股份有限公司
技術研發日：
技術公布日：2025/4/24
