本發明涉及帶接管承壓設備的有限元網格模型的建立方法的，特別是基于非均勻彈簧的帶接管承壓設備的有限元網格模型建立方法的。

背景技術：

1、特種設備領域中，筒體、封頭和接管是承壓設備的常規組件，通常根據常規設計標準gb-150或分析設計標準gb/t-4732設計制造，而在設計過程中，通常需要開展有限元分析校核。有限元分析校核需要建立幾何模型、劃分網格、開展計算、提取應力數據、依標準評定等一系列步驟，其中，幾何模型建立和網格劃分工作繁雜人工耗時長，顯著限制了相關校核的工作效率。在網格劃分方面，由于接管和筒體、封頭連接部位是焊接結構，為避免出現應力奇異性，特別是在疲勞分析中，需要?jiǎng)澐忠欢ò霃降牡箞A角，如在鍋爐標準gb/t-16508中規定：應用有限元分析驗證法時，元件的所有轉角處應有適當?shù)膱A角，且圓角半徑不小于10mm和較厚部分厚度的1/4兩者的較小值。然而，倒圓角顯著改變了接管區域幾何拓?fù)浣Y(jié)構，現有技術一般通過復雜的人為剖分簡化拓?fù)浣Y(jié)構，而相關操作對人員要求高，過程復雜，通常需要專門的網格劃分軟件（如hypermesh軟件），根據不同圓角情況通常采用不同的剖分方法，因此，難以實現程序化和自動化，顯著限制了相關工作效率。

技術實現思路

1、本發明的目的就是解決現有技術中的問題，提出基于非均勻彈簧的帶接管承壓設備的有限元模型建立方法，能夠?qū)崿F(xiàn)由易于劃分的未帶倒圓的參考幾何模型網格通過節點投影偏置和非均勻剛度彈簧分析生成目標模型規則網格的功能，無需人為剖分，顯著降低了帶倒圓模型網格劃分難度，對相關領域有一定的參考價值。

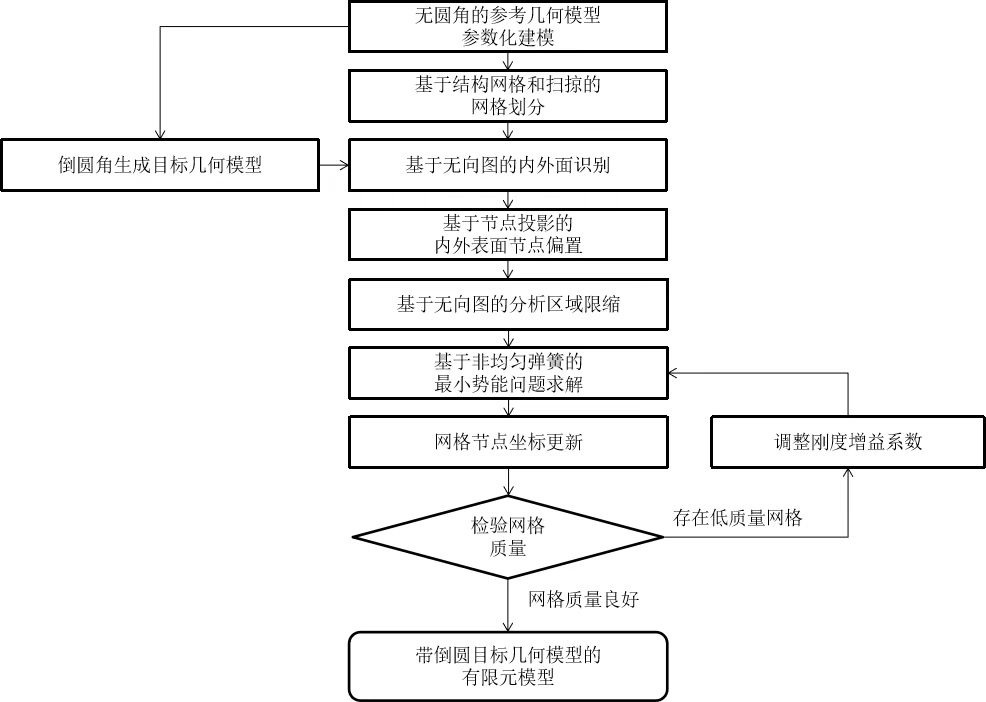

2、為實現上述目的，本發明提出了基于非均勻彈簧的帶接管承壓設備的有限元模型建立方法，包括以下步驟：

3、步驟101，帶接管承壓設備的參考幾何模型的幾何參數化和自動生成；由程序自動化實現如下步驟；

4、步驟101-1，組件建模和組裝，先依次按參數化建模方法生成接管、圓筒體和封頭組件；基于兩端截面中心點參數，剛性旋轉和平移接管模型和圓筒體模型；基于端部中心點坐標、頂部朝向方向矢量，剛性旋轉和平移封頭；對所有經過剛性旋轉和平移的組件進行布爾合并；

5、步驟101-2，接管局部區域的切割，對每一個接管，基于接管外徑，設置比例系數，作直徑為的輔助圓柱面切割筒體，形成繞接管的環形區域；對每個接管，作過接管兩端截面中心點且相互垂直的兩個輔助平面，基于輔助平面切割接管和接管環形區域；

6、步驟102，參考幾何模型的內外面自動識別和參考幾何模型的網格劃分，提取參考幾何模型的全部幾何面，獲得每個面對應的實體的個數，即統計以該面為邊界的實體的個數，稱個數為1的面為流形面；剔除所有為平面的流形面，對剩余流形面按照相鄰關系構成無向圖；獲得無向圖的連通分支，去除每個接管的內壁面對應的連通分支后，剩余的兩個連通分支即為內表面和外表面，由面積大小關系區分內、外；在接管和環形區域劃分結構性網格，剩余區域沿壁厚生成掃掠網格；

7、步驟103，帶焊接倒圓細節的目標幾何模型導入和目標幾何模型的內外面自動識別；帶焊接倒圓細節的目標幾何模型和參考幾何模型相比，僅在焊接倒圓區域不同且無須劃分網格，可由步驟101中生成的參考幾何模型中添加倒圓特征后獲得；目標幾何模型的內外面自動識別方法與參考幾何模型的內外面自動識別相同；

8、步驟104，基于節點投影的網格節點偏置和基于非均勻彈簧最小勢能原理的網格光順化；

9、其中，基于節點投影的網格節點偏置分別獲得參考幾何模型外表面和內表面的網格節點；刪除參考幾何模型網格和參考幾何模型之間的關聯關系，生成孤立網格；導入目標幾何模型的內外幾何表面，將外表面節點和內表面節點分別按最短距離法投影到目標幾何外表面和內表面上；記錄投影后的外表面和內表面節點坐標；

10、基于非均勻彈簧最小勢能原理的網格光順化包括：

11、步驟104-1，分析區域的限縮，計算投影前后的所有外表面、內表面節點s的坐標差值，設定閾值，將歐幾里得范數大于eps的節點s定義為顯著變形節點集合；定義包含于同一個網格單元的兩個節點為相鄰節點，并構建所有節點的無向圖g；指定正整數n，以為起點，對g開展廣度優先搜索bfs，分別獲得與顯著變形節點集合距離?n以內和恰好距離為n的所有節點，分別記為s′和s′′，分別獲得s′和s′′的相關單元集合為e′和e′′；取e′和e′′中的全部節點記為,記e′′的所有相關節點為s′′′,取p中在參考幾何模型中屬于流形面的節點，記為p′；取在p′中而不在s中的節點集合為p′′,記；

12、步驟104-2，構建初始彈簧系統，遍歷e′中的單元，設每一個單元的內部節點編號為，對于任意一對節點，其中，，m為該單元包含的節點個數，獲得參考幾何模型中兩節點之間的距離，在節點之間,添加初始剛度為的線性彈簧；

13、步驟104-3，基于最小勢能原理的最優化計算，設線性彈簧的剛度為,設總勢能為，其中，表示對所有彈簧求和，為迭代步中彈簧的當前長度，為初始參考幾何模型中彈簧的原長度，為彈簧兩端節點編號，是待優化的節點的當前三維坐標，是節點在參考幾何模型中的三維坐標，設置邊界條件:對于節點?，設置零值邊界條件，，對于節點，設置，基于梯度下降法，迭代計算滿足邊界條件下使最小的；

14、步驟104-4，非均勻剛度增益系數的添加，基于接管相貫區域附近的拓?fù)涮攸c(diǎn)，取步驟101-1中相貫區域體的網格單元為，取顯著變形單元集合s的相關單元為，取集合交集，記為關鍵網格單元集合；定義共享一個網格面的兩個網格單元為相鄰單元；取的相鄰單元集合，取，其中為集合做差運算；同理，取的相鄰單元集合，取；分別設的剛度增益系數為，將步驟104-2中的由中單元生成的線性彈簧的剛度，增益為初始剛度的倍；作為優選，推薦初始取；

15、步驟104-5，調整增益系數優化網格質量，設定值，以步驟104-3中方法開展計算，獲得當前剛度分布下的最優值，以更新節點坐標，基于該節點指標下的網格質量，修正數值，反復迭代，獲得最終的光順化網格。

16、作為優選，所述的步驟101中接管由兩端截面中心點三維坐標、壁厚、外直徑參數化表示；圓筒體由兩端截面中心點三維坐標、壁厚和外直徑參數化表示；橢圓形封頭由直邊段高度、壁厚、頂部朝向方向矢量、端部中心點坐標、封頭高度、封頭直徑參數化表示；半球形封頭由內直徑、壁厚、頂部朝向方向矢量、端面中心點三維坐標參數化表示。

17、作為優選，所述的步驟101-1中布爾合并時應保留內部邊界面，對每一個接管，刪除包含于接管內部的附加面。

18、作為優選，所述的步驟104-1中取值不大于?mm。

19、作為優選，所述的步驟104-1中n取6~10之間的整數。

20、本發明基于非均勻彈簧的帶接管承壓設備的有限元模型建立方法的有益效果：本發明針對帶焊縫倒圓細節結構在有限元?jiǎng)澐志W(wǎng)格時候，帶焊縫倒圓結構顯著改變了模型的幾何拓?fù)潢P(guān)系，需要人為剖分，無法實現高效自動化的問題，本發明僅需要對不帶接管焊接倒圓細節的參考幾何模型進行網格劃分，最終帶倒圓的目標幾何模型則由程序通過求解基于非均勻彈簧的一個最小勢能問題自動獲得，避免了對帶倒圓的目標幾何模型的人為剖分，顯著提高了帶接管承壓設備有限元網格模型生成的自動化、程序化水平，提高了工作效率；通過引入和彈簧原長成反比的初始剛度（非均勻性的第一個來源）并設置三個彈簧剛度增益系數（非均勻性的第二個來源），通過調整三個彈簧剛度增益系數，可以交互式地修改網格，進一步提升網格質量；本發明提出的建模和網格光順化方法，便于在二次開發平臺如abaqus?python等中完成開發和軟件封裝，便于后期直接調用；本發明提出的基于無向圖的內外表面識別方法，可實現參考幾何模型和目標幾何模型的內外表面的自動識別，無需人為操作；本發明提出的基于梯度下降法的非均勻彈簧系統的最小勢能問題的求解方法，避免了矩陣方程的求解，可方便地通過c語言動態鏈接庫等形式編譯實現，運算速度快；本發明提出的分析區域限縮方法縮小了需要網格光順化的區域，僅需對顯著變形節點附近的區域開展網格光順化計算，進一步提高了計算效率。

21、本發明的特征及優點將通過實施例結合附圖進行詳細說明。
