本發明涉及游戲領域，特別是涉及一種游戲界面渲染方法、裝置及系統。

背景技術：

1、游戲界面渲染是游戲開發中的重要環節，它將游戲中的視覺元素（如角色、場景、ui等）轉化為屏幕上的圖像，使玩家能夠看到并體驗游戲世界；

2、游戲界面渲染的過程通常是在玩家進行游戲操作后，游戲執行相應的游戲響應，在游戲響應的過程中會針對每一個像素生成渲染參數，依據渲染參數渲染出每一個像素，即可得到相應的渲染圖像，并在顯示屏上顯示該圖像；渲染速率的快慢主要決定于gpu的性能，在gpu性能不高的情況下，其無法及時完成全部像素的渲染，容易產生圖像部分缺失以及畫面卡頓的問題，嚴重影響玩家的游戲體驗。

技術實現思路

1、基于此，有必要針對上述的問題，提供一種游戲界面渲染方法、裝置及系統。

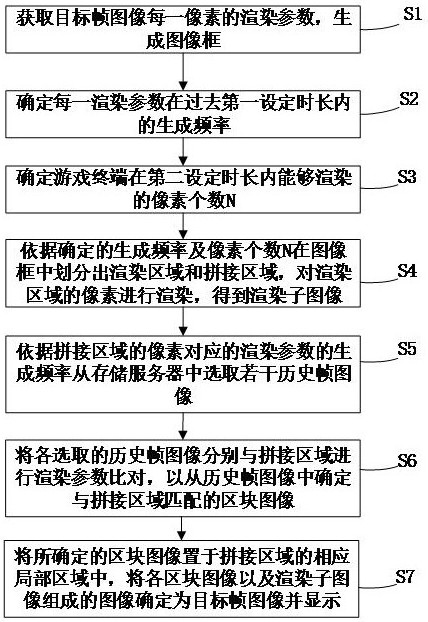

2、本發明實施例是這樣實現的，一種游戲界面渲染方法，應用于游戲終端，所述方法包括：

3、s1：獲取目標幀圖像每一像素的渲染參數，生成圖像框，其中，圖像框中包括與所述渲染參數對應的若干像素；

4、s2：確定每一渲染參數在過去第一設定時長內的生成頻率；

5、s3：確定游戲終端在第二設定時長內能夠渲染的像素個數n；

6、s4：依據確定的生成頻率及像素個數n在圖像框中劃分出渲染區域和拼接區域，對渲染區域的像素進行渲染，得到渲染子圖像；

7、s5：依據拼接區域的像素對應的渲染參數的生成頻率從存儲服務器中選取若干歷史幀圖像；

8、s6：將各選取的歷史幀圖像分別與拼接區域進行渲染參數比對，以從歷史幀圖像中確定與拼接區域匹配的區塊圖像；

9、s7：將所確定的區塊圖像置于拼接區域的相應局部區域中，將各區塊圖像以及渲染子圖像組成的圖像確定為目標幀圖像并顯示。

10、在其中一個實施例中，本發明提供了一種游戲界面渲染裝置，所述裝置包括：

11、獲取模塊，用于獲取目標幀圖像每一像素的渲染參數，生成圖像框，其中，圖像框中包括與所述渲染參數對應的若干像素；

12、第一處理模塊，用于確定每一渲染參數在過去第一設定時長內的生成頻率；

13、第二處理模塊，用于確定游戲終端在第二設定時長內能夠渲染的像素個數n；

14、第三處理模塊，用于依據確定的生成頻率及像素個數n在圖像框中劃分出渲染區域和拼接區域，對渲染區域的像素進行渲染，得到渲染子圖像；

15、第四處理模塊，用于依據拼接區域的像素對應的渲染參數的生成頻率從存儲服務器中選取若干歷史幀圖像；

16、第五處理模塊，用于將各選取的歷史幀圖像分別與拼接區域進行渲染參數比對，以從歷史幀圖像中確定與拼接區域匹配的區塊圖像；

17、第六處理模塊，用于將所確定的區塊圖像置于拼接區域的相應局部區域中，將各區塊圖像以及渲染子圖像組成的圖像確定為目標幀圖像并顯示。

18、在其中一個實施例中，本發明提供了一種游戲界面渲染系統，所述系統包括：

19、存儲服務器，用于存儲歷史幀圖像；

20、游戲終端，與存儲服務器連接，用于執行所述的游戲界面渲染方法。

21、本發明提供了一種游戲界面渲染方法、裝置及系統，其中方法包括獲取目標幀圖像每一像素的渲染參數，生成圖像框；確定每一渲染參數在過去第一設定時長內的生成頻率；確定游戲終端在第二設定時長內能夠渲染的像素個數n；依據確定的生成頻率及像素個數n在圖像框中劃分出渲染區域和拼接區域，對渲染區域的像素進行渲染，得到渲染子圖像；依據拼接區域的像素對應的渲染參數的生成頻率從存儲服務器中選取若干歷史幀圖像；將各選取的歷史幀圖像分別與拼接區域進行渲染參數比對，以從歷史幀圖像中確定與拼接區域匹配的區塊圖像；將所確定的區塊圖像置于拼接區域的相應局部區域中，將各區塊圖像以及渲染子圖像組成的圖像確定為目標幀圖像并顯示；在本申請中，能夠生成與目標幀圖像對應的圖像框，并對圖像框內區域進行區域劃分，得到渲染區域和拼接區域，隨后繼續對渲染區域進行渲染，并同時從歷史幀圖像中截取與拼接區域相匹配的區塊圖像，最終使區塊圖像與渲染出的圖像拼接組合成目標幀圖，實現了圖像渲染和圖像截取拼接兩種方式的并行，有效的緩解了游戲終端的渲染壓力，能夠顯著提升目標幀圖像的制成效率，使目標幀圖像得以及時顯示，保證了玩家的游戲體驗。

技術特征：

1.一種游戲界面渲染方法，應用于游戲終端，其特征在于，所述方法包括：

2.根據權利要求1所述的方法，其特征在于，存儲服務器中存儲有過去第一設定時長內渲染的歷史幀圖像，其中，歷史幀圖像的每一像素上標注有該像素對應的渲染參數；確定每一渲染參數在歷史上的生成頻率包括：

3.根據權利要求2所述的方法，其特征在于，依據確定的生成頻率及像素個數n在圖像框中劃分出渲染區域和拼接區域包括：

4.根據權利要求3所述的方法，其特征在于，依據拼接區域的像素對應的渲染參數的生成頻率從存儲服務器中選取若干歷史幀圖像包括：

5.根據權利要求4所述的方法，其特征在于，識別拼接區域中的每一像素的輻射面積包括：

6.根據權利要求5所述的方法，其特征在于，將各選取的歷史幀圖像分別與拼接區域進行渲染參數比對包括：

7.根據權利要求6所述的方法，其特征在于，在步驟s67之后，還包括：

8.根據權利要求6所述的方法，其特征在于，若拼接區域完全完成匹配后，渲染區域的像素還未被完全渲染，還包括：

9.一種游戲界面渲染裝置，其特征在于，所述裝置包括：

10.一種游戲界面渲染系統，其特征在于，所述系統包括：

技術總結
本發明涉及游戲領域，特別是涉及一種游戲界面渲染方法、裝置及系統，其中方法能夠生成與目標幀圖像對應的圖像框，并對圖像框內區域進行區域劃分，得到渲染區域和拼接區域，隨后繼續對渲染區域進行渲染，并同時從歷史幀圖像中截取與拼接區域相匹配的區塊圖像，最終使區塊圖像與渲染出的圖像拼接組合成目標幀圖，實現了圖像渲染和圖像截取拼接兩種方式的并行，有效的緩解了游戲終端的渲染壓力，能夠顯著提升目標幀圖像的制成效率，使目標幀圖像得以及時顯示，保證玩家的游戲體驗。

技術研發人員：曾海軍
受保護的技術使用者：深圳市樂游戲科技有限公司
技術研發日：
技術公布日：2025/4/24
