本發明屬于醫療數據處理，具體涉及一種對腹部平掃ct圖像中腎上腺區域的自動分割模型。

背景技術：

1、腎上腺是人體最重要的內分泌器官之一，負責合成和分泌多種激素。其位于雙側腎上極的內側，左右各一，按組織學結構可分為皮質和髓質兩個部分。可發生多種病變。作為無創檢查，?ct檢查由于密度分辨力高和空間分辨力較高，易于發現較小病變，并顯示病變的某些組織學特征，例如脂肪、液體以及鈣化等成分，對于腎上腺增生、萎縮、腎上腺髓質瘤和腎上腺囊腫等，應當優先使用ct或者其他成像方法進行診斷。因腎上腺被其他器官所包圍，活檢較為困難。

2、現有的腹部圖像智能分割方法一般都以增強ct作為對象。一般來說，經過初步診斷，發現可疑部位的病人，通常會采用增強ct的方法。該方法主要通過對患者靜脈注射含碘的造影劑。由于碘對于輻射具有更高的吸收效率，造影劑隨著血液循環流經各個器官，相應器官在ct圖像中的灰度值就會顯著提高，使得器官的邊界更加明顯、易于區分。盡管增強ct是一種非常有效的方式，但相對于平掃ct來說，增強ct需要更高的金錢和時間成本。雖然使用的靜脈造影劑對人無毒副作用，但仍有少數人對造影劑可產生過敏反應；同時，在診斷進程中，需要時間讓造影劑隨血液流經檢查部位；掃描結束后，病人仍需要留滯觀察數十分鐘是否存在不良反應；對造影劑的代謝也會對人體健康產生影響。

3、人工智能應用于醫學圖像，不僅能幫助醫生快速的分析和解讀圖像數據，提高工作效率，讓醫生能夠在較短時間內為更多患者提供服務。更能通過日益發達的移動互聯網技術，實現跨區域的遠程醫療咨詢于診斷，特別是在偏遠地區或資源匱乏的地區，為更多人提供高質量的醫療服務。

技術實現思路

1、本發明的目的在于克服現有方法多為針對增強ct圖像的腎上腺且分割精度不高的問題，提出了一種針對平掃ct腎上腺區域的分割方法。

2、本發明的技術方案如下：

3、一種平掃ct圖像中腎上腺區域分割的方法，包括以下步驟：

4、s1：選取腎上腺無病變的腹部ct平掃圖像，并勾畫出腎上腺區域圖像的感興趣區域；

5、s2：對步驟s1中的ct圖像按照8：2分為原始訓練集和測試集，對原始訓練集，分別按照水平面、矢狀面和冠狀面三個視角進行逐層分割，分別記為水平面、矢狀面和冠狀面的粗分割數據集；對三個粗分割數據集，隨機裁剪出像素大小為128*128的圖像，得到水平面、矢狀面和冠狀面的精分割數據集；

6、s3：將步驟s2中的三個粗分割訓練集分別送入三個帶注意力模塊、深度為5的u型卷積神經網絡進行訓練，得到三個視角的粗分割網絡；

7、s4：將步驟s2中的三個粗分割訓練集送入步驟s3中訓練得到的對應視角的網絡，取得網絡預測的結果為正樣本的區域，取得這些區域中的最大連通域，并以最大連通域?yàn)橹行?，裁剪為像素大小?28*128的圖像，得到三個不同視角下的粗分割網絡輸出，記作差異化數據集；

8、s5：將步驟s4中得到的差異化數據集分別送入三個帶注意力模塊、深度為3的u型卷積神經網絡進行訓練；再將步驟s2中得到的三個精分割數據集分別送入這三個網絡進行訓練；

9、重復步驟s5，得到三個視角的精分割網絡；

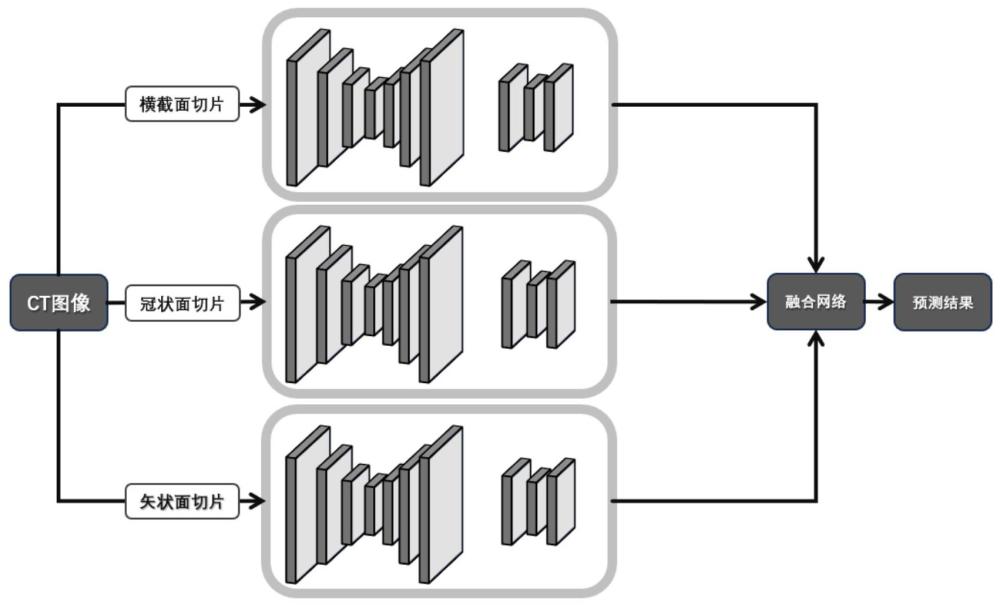

10、s6：將步驟s2所述的原始訓練集分三個視角，由步驟s4中生成的粗分割網絡進行預測，將得到的預測結果為正樣本的區域等權重相加，取得這些區域中的最大連通域，并以最大連通域?yàn)橹行?，裁剪為像素大小?28*128*128的3d圖像，將所述3d圖像分三個視角由步驟s5中生成的精分割網絡進行預測，得到三個視角下的精分割網絡預測結果，將圖像中某一像素以及周圍像素的灰度值、像素對應的三個精分割網絡預測結果組合成一個數列，得到融合網絡訓練集；

11、s7：將步驟s6中生成的融合網絡訓練集送入一個全連接網絡進行訓練，得到三視角融合網絡，對步驟s2中生成的測試集，按照步驟s6逐步預測，得到三個精分割網絡預測結果，將結果通入中得到的三視角融合網絡，得到該ct圖像中腎上腺區域的分割結果。

12、進一步，在步驟s5中，對精分割網絡進行訓練時，使用的損失函數包括改進后的交叉熵?fù)p失函數，該損失函數針對粗分割網絡和精分割網絡的預測差異區域作為重點，其公式定義為：

13、

14、其中，是模型對于樣本的預測概率，定義為：

15、

16、為在步驟s1中，勾畫出的腎上腺區域的標簽值，為模型對腎上腺區域的預測結果，為焦點因子，為焦點因子的調節變量（本發明中取2），為權重值，其值為：當體素被精分割網絡預測為正樣本，但被粗分割網絡預測為負樣本時，，其他情況下，；

17、在步驟s5中，使用差異化訓練方法：將步驟s4中得到的差異化數據集分別送入三個帶注意力模塊、深度為3層的u型卷積神經網絡進行訓練時，使用改進后的交叉熵?fù)p失函數fl和dsc系數損失函數fdice結合，其公式表達為：

18、

19、其中，表示精分割網絡預測結果，表示粗分割網絡預測結果，即第一步中的感興趣區域。

20、進一步，在步驟s7中，使用融合多視角輸出的全連接網絡，該網絡以某一像素為中心的5*5*5范圍內所有像素的灰度值、5*5*5范圍所有像素對應的三個精分割網絡預測結果組合成一個數列作為輸入，輸出為的預測結果。

21、本發明與現有技術相比，有益效果在于：

22、本發明基于帶注意力模塊的u型卷積神經網絡對平掃ct圖像中的腎上腺區域的分割，在常用的兩步法的基礎之上提出了一種新的訓練方法，并輔以改進后的交叉熵?fù)p失函數使分割模型關注于難以分割的邊界區域；同時使用了多視角方法并引入了融合網絡，使得模型的分割精度進一步提升，提高了模型分割結果的可靠性和準確性。

技術特征：

1.一種平掃ct圖像中腎上腺區域分割的方法，包括以下步驟：

2.根據權利要求1所述的一種平掃ct圖像中腎上腺區域分割的方法，其特征在于，在步驟s5中，對精分割網絡進行訓練時，使用的損失函數包括改進后的交叉熵?fù)p失函數，該損失函數針對粗分割網絡和精分割網絡的預測差異區域作為重點，其公式定義為：

3.根據權利要求1所述的一種平掃ct圖像中腎上腺區域分割的方法，其特征在于，在步驟s7中，使用融合多視角輸出的全連接網絡，該網絡以某一像素為中心的5*5*5范圍內所有像素的灰度值、5*5*5范圍所有像素對應的三個精分割網絡預測結果組合成一個數列作為輸入，輸出為的預測結果。

技術總結
本發明的平掃CT圖像中腎上腺區域分割的方法屬于醫療數據處理技術領域，步驟包括勾畫感興趣區域、將訓練集進行分割、送入卷積神經網絡進行訓練、得到差異化數據集、得到三個視角的精分割網絡、得到融合網絡訓練集、得到CT圖像中腎上腺區域的分割結果等。本發明在常用的兩步法的基礎之上提出了一種新的訓練方法，并輔以改進后的交叉熵?fù)p失函數，使分割模型關注難以勾畫邊界的區域；同時采用多視角方式并引入融合網絡，使得模型的分割精度進一步提升，提高了模型分割結果的可靠性和準確性。

技術研發人員：王世剛,楊錦晗,陳玫玫
受保護的技術使用者：吉林大學
技術研發日：
技術公布日：2025/4/28
