本技術涉及安防監控設備，具體為一種智慧安消監控及預警一體化裝置。

背景技術：

1、由于人們生活的環境的情況較為復雜，環境和消防安全一直是現有城鄉生活中非常重要的環節，而隨著社會發展的不斷進步，安全消防的智能監控預警設備也越來越多，為人類安全生活起到保障。

2、現有智慧安消監控及預警一體化裝置在使用時仍然存在部分問題，首先，傳統的監控預警一體化裝置大多為固定的安裝在一處，部分裝置不僅不便于移動，調節方式也需要人為不斷調試，不僅監視效率較低，使用便捷性也降低，其次，固定的設置裝置覆蓋效果一般較低，如需要大范圍鋪設，成本就較高，這樣也降低了安消監控預警一體化裝置整體的使用效果。

技術實現思路

1、本實用新型旨在解決現有技術或相關技術中存在的技術問題之一。

2、為此，本實用新型所采用的技術方案為：

3、一種智慧安消監控及預警一體化裝置，包括自動駕駛車載機體，所述自動駕駛車載機體的內部左側底部安裝有安裝升降臺，所述自動駕駛車載機體的左側頂端貫穿安裝有安消監控組件，所述安裝升降臺的內部安裝有驅動電機，所述驅動電機的輸出端傳動連接有螺紋桿，所述螺紋桿的外側螺紋套接有螺紋套桿，所述螺紋套桿的頂部外側邊安裝有連接支撐板，且安消監控組件位于連接支撐板的頂端，所述安裝升降臺的頂端前后對稱安裝有兩組安裝架板，且兩組安裝架板互相對應的側邊均對稱開設有滑槽，所述連接支撐板的前后兩延伸端均滑動連接于滑槽內部，所述安消監控組件包括有安裝套柱、監控機殼、微型電機、信息傳輸機構、安全監控?cái)z像頭、紅外消防攝像頭和密封頂蓋。

4、本實用新型在一較佳示例中可以進一步配置為：

5、通過采用上述技術方案，所述安裝套柱安裝于連接支撐板的頂端，所述安全監控?cái)z像頭和紅外消防攝像頭分別安裝于監控機殼的上，所述微型電機的輸出端與監控機殼傳動連接，所述微型電機和信息傳輸機構均安裝于安裝套柱內部，所述密封頂蓋安裝于監控機殼的頂端。

6、本實用新型在一較佳示例中可以進一步配置為：

7、通過采用上述技術方案，所述自動駕駛車載機體的內部頂端安裝有安裝連接架，且安裝連接架的底部安裝有播音機構，所述播音機構的前端位于自動駕駛車載機體上安裝有播音孔。

8、本實用新型在一較佳示例中可以進一步配置為：

9、通過采用上述技術方案，所述自動駕駛車載機體的內部底端安裝有主控機構，所述主控機構的頂部安裝有圖像傳輸機構，所述圖像傳輸機構的前端位于自動駕駛車載機體上安裝有顯示屏，所述主控機構的前端安裝有數據處理機構。

10、本實用新型在一較佳示例中可以進一步配置為：

11、通過采用上述技術方案，所述自動駕駛車載機體的頂端右側安裝有太陽能板，所述自動駕駛車載機體的內部右側安裝有蓄能機構。

12、本實用新型在一較佳示例中可以進一步配置為：

13、通過采用上述技術方案，所述自動駕駛車載機體的底部安裝有四對移動車輪，所述自動駕駛車載機體的底端左右安裝有多個探路監控頭。

14、本實用新型在一較佳示例中可以進一步配置為：

15、通過采用上述技術方案，所述自動駕駛車載機體的左側上部安裝有前視監視鏡頭，所述自動駕駛車載機體的左端面和右端面均安裝有規格大小不一的防沖撞擋板。

16、通過采用上述技術方案，本實用新型所取得的有益效果為：

17、1.本實用新型中通過設置自動駕駛車載機體、安消監控組件和安裝升降臺，在使用時，安裝升降臺內的驅動電機運作使安消監控組件不斷上下移動，方便安消監控組件內的安全監控?cái)z像頭和紅外消防攝像頭不斷上下移動，同時安消監控組件所組成的安裝套柱內設有的微型電機驅動監控機殼，并使安全監控?cái)z像頭和紅外消防攝像頭不斷旋轉，這種設置方便了兩組攝像頭對不同方向和不同高度的位置進行監控，這樣不僅提高了監控的效率，也提高了使用的便捷性。

18、2.本實用新型中通過設置自動駕駛車載機體和太陽能板，在使用時，自動駕駛車載機體的智能化移動，方便安消監控組件安裝，并將其運輸至不同位置對不同區位進行安消監控，且太陽能板也不斷蓄能節約電力，這樣不僅降低部分成本，也提高了安消監控預警一體化裝置整體的使用效果。

技術特征：

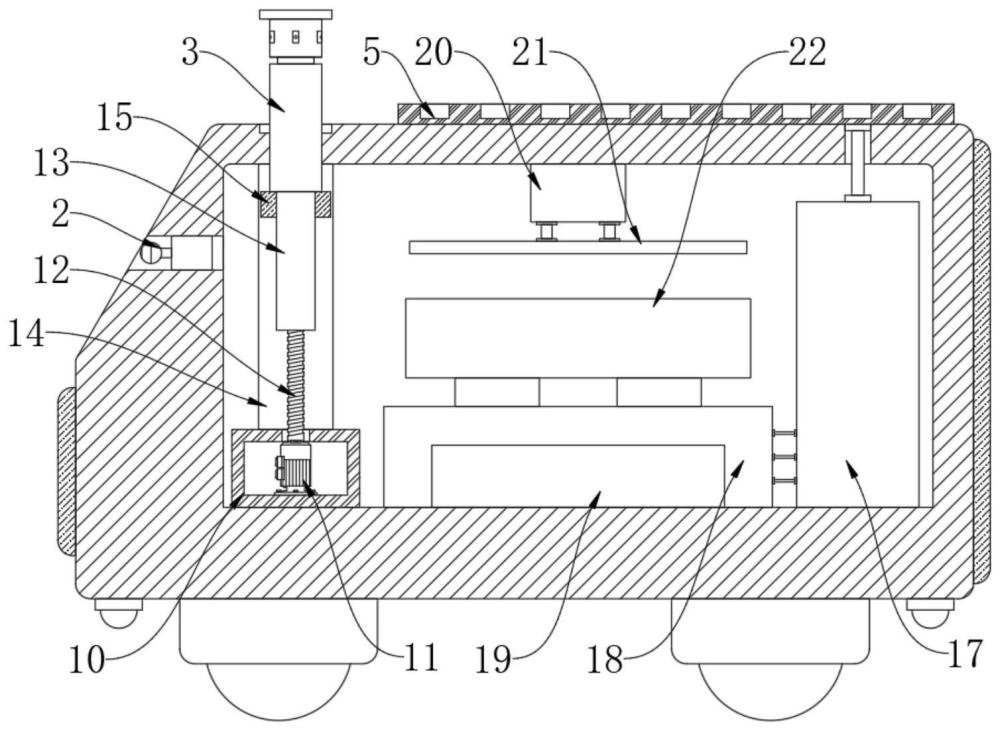

1.一種智慧安消監控及預警一體化裝置，包括自動駕駛車載機體(1)，其特征在于，所述自動駕駛車載機體(1)的內部左側底部安裝有安裝升降臺(10)，所述自動駕駛車載機體(1)的左側頂端貫穿安裝有安消監控組件(3)，所述安裝升降臺(10)的內部安裝有驅動電機(11)，所述驅動電機(11)的輸出端傳動連接有螺紋桿(12)，所述螺紋桿(12)的外側螺紋套接有螺紋套桿(13)，所述螺紋套桿(13)的頂部外側邊安裝有連接支撐板(15)，且安消監控組件(3)位于連接支撐板(15)的頂端，所述安裝升降臺(10)的頂端前后對稱安裝有兩組安裝架板(14)，且兩組安裝架板(14)互相對應的側邊均對稱開設有滑槽(16)，所述連接支撐板(15)的前后兩延伸端均滑動連接于滑槽(16)內部，所述安消監控組件(3)包括有安裝套柱(301)、監控機殼(302)、微型電機(303)、信息傳輸機構(304)、安全監控?cái)z像頭(305)、紅外消防攝像頭(306)和密封頂蓋(307)。

2.根據權利要求1所述的一種智慧安消監控及預警一體化裝置，其特征在于，所述安裝套柱(301)安裝于連接支撐板(15)的頂端，所述安全監控?cái)z像頭(305)和紅外消防攝像頭(306)分別安裝于監控機殼(302)的上，所述微型電機(303)的輸出端與監控機殼(302)傳動連接，所述微型電機(303)和信息傳輸機構(304)均安裝于安裝套柱(301)內部，所述密封頂蓋(307)安裝于監控機殼(302)的頂端。

3.根據權利要求1所述的一種智慧安消監控及預警一體化裝置，其特征在于，所述自動駕駛車載機體(1)的內部頂端安裝有安裝連接架(20)，且安裝連接架(20)的底部安裝有播音機構(21)，所述播音機構(21)的前端位于自動駕駛車載機體(1)上安裝有播音孔(6)。

4.根據權利要求1所述的一種智慧安消監控及預警一體化裝置，其特征在于，所述自動駕駛車載機體(1)的內部底端安裝有主控機構(18)，所述主控機構(18)的頂部安裝有圖像傳輸機構(22)，所述圖像傳輸機構(22)的前端位于自動駕駛車載機體(1)上安裝有顯示屏(7)，所述主控機構(18)的前端安裝有數據處理機構(19)。

5.根據權利要求1所述的一種智慧安消監控及預警一體化裝置，其特征在于，所述自動駕駛車載機體(1)的頂端右側安裝有太陽能板(5)，所述自動駕駛車載機體(1)的內部右側安裝有蓄能機構(17)。

6.根據權利要求1所述的一種智慧安消監控及預警一體化裝置，其特征在于，所述自動駕駛車載機體(1)的底部安裝有四對移動車輪(4)，所述自動駕駛車載機體(1)的底端左右安裝有多個探路監控頭(9)。

7.根據權利要求1所述的一種智慧安消監控及預警一體化裝置，其特征在于，所述自動駕駛車載機體(1)的左側上部安裝有前視監視鏡頭(2)，所述自動駕駛車載機體(1)的左端面和右端面均安裝有規格大小不一的防沖撞擋板(8)。

技術總結
本技術公開了一種智慧安消監控及預警一體化裝置，包括自動駕駛車載機體，所述自動駕駛車載機體的內部左側底部安裝有安裝升降臺，所述自動駕駛車載機體的左側頂端貫穿安裝有安消監控組件，所述安裝升降臺的內部安裝有驅動電機，所述驅動電機的輸出端傳動連接有螺紋桿，所述螺紋桿的外側螺紋套接有螺紋套桿，所述螺紋套桿的頂部外側邊安裝有連接支撐板，且安消監控組件位于連接支撐板的頂端，本技術所取得的有益效果為通過設置車載式的自動安消監控設備，不僅使監控效率提高，也提高使用的便捷性，且自動化駕駛也提高監控范圍的同時降低部分成本，也提高了安消監控預警一體化裝置整體的使用效果。

技術研發人員：王江舟,薛昌進,王鈺
受保護的技術使用者：中通安建筑集團有限公司
技術研發日：20240311
技術公布日：2025/4/28
