本發明涉及材料科學領域，具體涉及一種基于離散位錯動力學計算位錯結構能面能量密度的方法及疲勞壽命預測方法。

背景技術：

1、位錯結構演化引起的位錯結構能在材料微觀組織演化過程中扮演著重要角色，特別是在孿晶形核、裂紋萌生等涉及新界面形成的過程中。然而，該能量本身并不足以單獨驅動新表面的局部生成，還需要考慮存儲位錯結構能的長度尺度。這一長度尺度提供了每單位面積能量的驅動速率，對于促進新自由表面能相關的能量與每單位裂紋面積位錯結構能釋放之間的增量能量平衡至關重要。因此，為了更深入地理解這些微觀組織演化過程，計算位錯結構能的面能量密度并確定其長度尺度顯得尤為重要。

2、在現有的計算方法中，基于晶體塑性的方法雖然能夠提供一定的能量密度計算手段。這種方法通常涉及存儲于材料中的能量體積分?jǐn)?shù)、應力以及塑性應變?cè)隽康葏?shù)，同時考慮了統計儲存位錯（statistics?stored?dislocations，ssd）密度與幾何必需位錯（geometrically?necessary?dislocations，gnd）密度的影響。然而，盡管這種方法在晶體塑性領域得到了廣泛應用，但并沒有基于位錯動力學的深入考慮。因此，亟需一種基于位錯動力學且能夠準確計算位錯結構能面密度的方法來解決這些問題。

技術實現思路

1、本部分的目的在于概述本發明的實施例的一些方面以及簡要介紹一些較佳實施例。在本部分以及本申請的說明書摘要和發明名稱中可能會做些簡化或省略以避免使本部分、說明書摘要和發明名稱的目的模糊，而這種簡化或省略不能用于限制本發明的范圍。

2、鑒于上述和/或現有技術中存在的問題，提出了本發明。

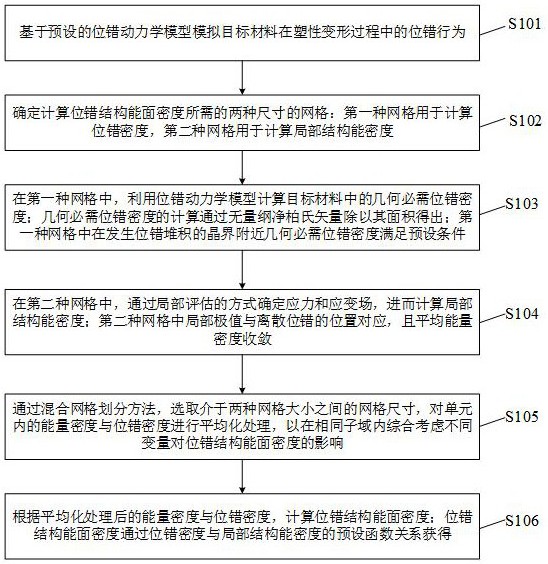

3、第一方面，本發明提供一種基于離散位錯動力學計算位錯結構能面能量密度的方法，包括：

4、基于預設的位錯動力學模型模擬目標材料在塑性變形過程中的位錯行為；

5、確定計算位錯結構能面密度所需的兩種尺寸的網格：第一種網格用于計算位錯密度，第二種網格用于計算局部結構能密度；

6、在第一種網格中，利用位錯動力學模型計算目標材料中的幾何必需位錯密度；幾何必需位錯密度的計算通過無量綱凈柏氏矢量除以其面積得出；第一種網格中在發生位錯堆積的晶界附近幾何必需位錯密度滿足預設值；

7、在第二種網格中，通過局部評估的方式確定應力和應變場，進而計算局部結構能密度；第二種網格中局部極值與離散位錯的位置對應，且平均能量密度收斂；

8、通過混合網格劃分方法，選取介于兩種網格大小之間的網格尺寸，對單元內的能量密度與位錯密度進行平均化處理，以在相同子域內綜合考慮不同變量對位錯結構能面密度的影響；

9、根據平均化處理后的能量密度與位錯密度，計算位錯結構能面密度；位錯結構能面密度通過位錯密度與局部結構能密度的預設函數關系獲得。

10、在一些可能的實現方式中，位錯動力學模型包括離散位錯動力學模型，用于模擬材料中位錯的產生、運動和相互作用。

11、在一些可能的實現方式中，第一種網格大小的選擇基于能夠清晰區分不同位置幾何必需位錯密度的差異，并避免網格尺寸過大導致的位錯密度計算不準確。

12、在一些可能的實現方式中，第二種網格大小的選擇基于能夠反映位錯結構中存儲的局部能量集中，并確保平均能量密度的收斂性。

13、在一些可能的實現方式中，混合網格劃分方法包括在兩種網格之間選擇適當?shù)木W(wǎng)格尺寸，并對單元內的能量密度與位錯密度進行加權平均處理，以提高位錯結構能面密度的計算準確性。

14、在一些可能的實現方式中，該方法適用于計算金屬材料、合金材料或其他具有復雜微觀組織的材料中的位錯結構能面密度。

15、第二方面，本發明實施例提供了一種基于位錯結構能面能量密度進行疲勞壽命預測方法，包括：

16、通過第一方面提供的方法計算目標材料的位錯結構能面能量密度；

17、基于面能量密度，結合目標材料的力學性能和疲勞行為特征，建立疲勞壽命預測模型；

18、根據疲勞壽命預測模型，對預設工況條件下的目標材料進行疲勞壽命預測，獲得目標材料在預測工況條件下的疲勞壽命預測值；其中，預設工況條件至少包括目標材料的位錯結構能面能量密度、應力狀態、工作環境。

19、本發明實施例中提供的一個或多個技術方案，至少具有如下技術效果或優點：

20、本發明提供了一種基于離散位錯動力學計算位錯結構能面能量密度的方法及疲勞壽命預測方法，基于預設的位錯動力學模型模擬目標材料在塑性變形過程中的位錯行為；確定計算位錯結構能面密度所需的兩種尺寸的網格：第一種網格用于計算位錯密度，第二種網格用于計算局部結構能密度；在第一種網格中，利用位錯動力學模型計算目標材料中的幾何必需位錯密度；幾何必需位錯密度的計算通過無量綱凈柏氏矢量除以其面積得出；第一種網格中在發生位錯堆積的晶界附近幾何必需位錯密度滿足預設值；在第二種網格中，通過局部評估的方式確定應力和應變場，進而計算局部結構能密度；第二種網格中局部極值與離散位錯的位置對應，且平均能量密度收斂；通過混合網格劃分方法，選取介于兩種網格大小之間的網格尺寸，對單元內的能量密度與位錯密度進行平均化處理，以在相同子域內綜合考慮不同變量對位錯結構能面密度的影響；根據平均化處理后的能量密度與位錯密度，計算位錯結構能面密度；位錯結構能面密度通過位錯密度與局部結構能密度的預設函數關系獲得。如此，解決了在計算位錯結構能面密度時遇到的網格不統一問題。通過采用混合網格劃分方法，該方法能夠在相同子域內同時考慮位錯密度和局部位錯結構能密度對位錯結構能面密度的影響，從而實現了更準確的計算。

技術特征：

1.一種基于離散位錯動力學計算位錯結構能面能量密度的方法，其特征在于，包括：

2.根據權利要求1所述的方法，其特征在于，所述位錯動力學模型包括離散位錯動力學模型，用于模擬材料中位錯的產生、運動和相互作用。

3.根據權利要求2所述的方法，其特征在于，所述第一種網格大小的選擇基于能夠清晰區分不同位置幾何必需位錯密度的差異，并避免網格尺寸過大導致的位錯密度計算不準確。

4.根據權利要求3所述的方法，其特征在于，所述第二種網格大小的選擇基于能夠反映位錯結構中存儲的局部能量集中，并確保平均能量密度的收斂性。

5.根據權利要求4所述的方法，其特征在于，所述混合網格劃分方法包括在兩種網格之間選擇適當?shù)木W(wǎng)格尺寸，并對單元內的能量密度與位錯密度進行加權平均處理，以提高位錯結構能面密度的計算準確性。

6.一種基于位錯結構能面能量密度進行疲勞壽命預測的方法，其特征在于，包括：

技術總結
本發明涉及一種基于離散位錯動力學計算位錯結構能面能量密度的方法及疲勞壽命預測方法，其中，基于離散位錯動力學計算位錯結構能面能量密度的方法包括：模擬目標材料在塑性變形過程中的位錯行為；確定計算位錯結構能面密度所需的兩種尺寸的網格：在第一種網格中，利用位錯動力學模型計算幾何必需位錯密度；在第二種網格中，通過局部評估的方式確定應力和應變場，進而計算局部結構能密度；通過混合網格劃分方法，對能量密度與位錯密度進行平均化處理；進而計算位錯結構能面密度。如此，通過采用混合網格劃分方法，能夠在相同子域內同時考慮位錯密度和局部位錯結構能密度對位錯結構能面密度的影響，從而實現了更準確的計算。

技術研發人員：鄭澤邦,辛海,詹梅,魯明杭,羅鋅,趙盼娣
受保護的技術使用者：西北工業大學深圳研究院
技術研發日：
技術公布日：2025/4/28
