本發明涉及既有建筑維護領域，特別涉及一種基于視頻流的整體墻面損傷自動檢測方法、系統及設備。

背景技術：

1、既有建筑特別是歷史建筑隨著使用年限的增加，會出現不同程度的損壞，其中以墻面污染、開裂、缺損、風化等損傷最為普遍。出于歷史建筑保留保護價值高的特征，對墻面損傷識別與診斷是歷史建筑預防性保護工作中的重要組成部分，是建立科學有效維修保養方法的基礎。傳統的表觀損傷識別診斷工作依賴于專業技術人員的不定期檢查及標注，工作開展滯后，以定性描述為主，易漏檢、效率低。對于寬幅墻面、垂直墻面等具有某一方向呈現連續性的整體墻面，受高度、長度或者寬度的上限問題人工無法實現對整體墻面的損傷檢測及標注，由此通過數字化技術對整體墻面損傷情況進行識別和診斷，其缺點在于，需要對整體墻面進行劃分區域拍照形成若干墻面區域圖片，且相鄰墻面區域圖片之間需要有一定的重疊率，以全覆蓋墻面整體，通過人工對墻面區域圖片中的損傷情況進行人工檢測識別及標注，從而導致對整體墻面的損傷情況的檢測效率低，且由于相鄰墻面區域圖片之間的重疊率的問題，人工對墻面區域圖片進行拼接時，拼接工作量大，拼接效率低，視覺容易疲勞而導致拼接錯誤，導致各墻面區域圖片的損傷情況不能準確地定位反映在整體墻面的相應位置上。

技術實現思路

1、本發明的目的是，提供一種基于視頻流的整體墻面損傷自動檢測方法、系統及設備，以解決現有技術中對在至少某一方向呈連續性分布的整體墻面的損傷情況進行檢測識別效率低及損傷位置難以匹配定位在整體墻面上的問題。

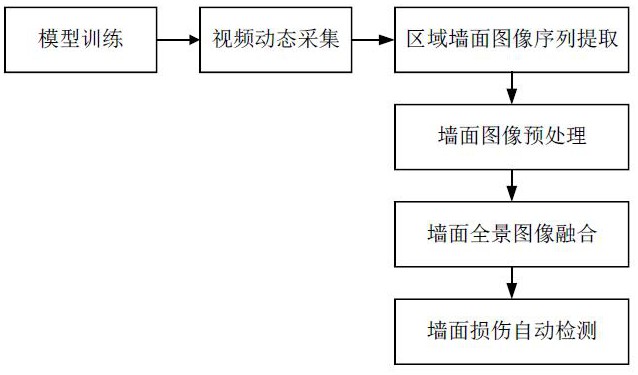

2、為了解決上述技術問題，本發明提供一種基于視頻流的整體墻面損傷自動檢測方法，包括：

3、模型訓練：將人工檢測有無損傷情況的墻面圖像作為樣本數據通過實例分割神經網絡模型進行墻面圖像損傷情況的自動檢測及自動標注的訓練；

4、視頻動態采集：平行于既有建筑墻面采集既有建筑某一面墻體的整體墻面視頻影像；

5、區域墻面圖像序列提取：將整體墻面視頻影像提取為連續的區域墻面圖像序列；

6、墻面全景圖像融合：對各區域墻面圖像的特征點進行提取，將相鄰區域墻面圖像的特征點進行匹配，使所有區域墻面圖像融合成覆蓋整體墻面的墻面全景圖像；

7、墻面損傷自動檢測：通過訓練后的實例分割神經網絡模型對墻面全景圖像按照神經網絡壓縮的像素大小進行自適應分割為連續的墻面區塊圖像序列及對各墻面區塊圖像進行墻面損傷情況的自動檢測及自動標注；對自動檢測及自動標注后的所有墻面區塊圖像進行拼接形成覆蓋整體墻面的墻面損傷全景圖像，通過墻面損傷全景圖像對既有建筑整體墻面的墻面損傷位置分布情況進行總體概覽展示及對各墻面損傷位置的損傷信息進行詳圖標注展示。

8、進一步地，本發明提供的基于視頻流的整體墻面損傷自動檢測方法，所述實例分割神經網絡模型為mask?r-cnn、yolact或者?yolo改進版。

9、進一步地，本發明提供的基于視頻流的整體墻面損傷自動檢測方法，所述區域墻面圖像序列提取的方法包括：

10、利用視頻編解碼技術，通過視頻解壓縮、色彩空間轉換、圖片編碼及時間戳管理方式，將整體墻面視頻影像通過自適應關鍵幀選擇算法計算關鍵幀提取間隔，按幀數間隔向下取整的方式對整體墻面視頻影像進行區域墻面圖像提取，以將整體墻面視頻影像分解為連續的區域墻面圖像序列。

11、進一步地，本發明提供的基于視頻流的整體墻面損傷自動檢測方法，在所述區域墻面圖像序列提取之后、墻面全景圖像融合之前，還包括：

12、墻面圖像預處理：包括：

13、圖像增強：對存在光照不均和低對比度的墻面區域圖像，運用直方圖均衡化和自適應直方圖均衡化技術，局部自適應增強圖像的對比度，突出墻面區域圖像的墻面紋理和損傷特征；

14、降噪處理：采用引導濾波和/或中值濾波的方法，對圖像增強后的墻面區域圖像進行分級降噪，在去除墻面區域圖像的噪聲時，保留其損傷特征；

15、圖像校正：對存在畸變的墻面區域圖像，通過在墻面區域圖像中識別特征點，利用透視變換、仿射變換算法對墻面區域圖像進行校正，使墻面在墻面區域圖像中呈現為規則的矩形。

16、進一步地，本發明提供的基于視頻流的整體墻面損傷自動檢測方法，所述墻面全景圖像融合的方法包括：

17、特征提?。翰捎贸叨炔蛔兲卣髯儞Q和加速穩健特征算法提取墻面區域圖像中的特征點和特征描述；

18、特征匹配：采用基于距離度量的匹配算法，將相鄰墻面區域圖像的特征點進行匹配；

19、配準融合：根據匹配的特征點，利用仿射變換、單應性變換方法對墻面區域圖像進行配準，使相鄰墻面區域圖像的相同區域在空間位置上對齊；通過計算變換矩陣，將墻面區域圖像變換到統一的坐標系下，為墻面區域圖像重疊的中心部分賦予較高的融合權重，邊緣部分賦予較低的融合權重，使融合后的墻面區域圖像過渡自然，形成完整的墻面全景圖像。

20、進一步地，本發明提供的基于視頻流的整體墻面損傷自動檢測方法，在所述特征匹配的步驟中：對于匹配結果，通過隨機抽樣一致性算法計算模型參數并驗證，去除誤匹配點，提高匹配精度。

21、為了解決上述技術問題，本發明還提供一種基于視頻流的整體墻面損傷自動檢測系統，采用上述的基于視頻流的整體墻面損傷自動檢測方法，包括：

22、模型訓練模塊，用于將人工檢測有無損傷情況的墻面圖像作為樣本數據通過實例分割神經網絡模型進行墻面圖像損傷情況的自動檢測及自動標注的訓練；

23、視頻動態采集模塊，用于平行于既有建筑墻面采集既有建筑某一面墻體的整體墻面視頻影像；

24、區域墻面圖像序列提取模塊，用于將整體墻面視頻影像提取為連續的區域墻面圖像序列；

25、墻面全景圖像融合模塊，用于對各區域墻面圖像的特征點進行提取，將相鄰區域墻面圖像的特征點進行匹配，使所有區域墻面圖像融合成覆蓋整體墻面的墻面全景圖像；

26、墻面損傷自動檢測模塊，用于通過訓練后的實例分割神經網絡模型對墻面全景圖像按照神經網絡壓縮的像素大小進行自適應分割為連續的墻面區塊圖像序列及對各墻面區塊圖像進行墻面損傷情況的自動檢測及自動標注；對自動檢測及自動標注后的所有墻面區塊圖像進行拼接形成覆蓋整體墻面的墻面損傷全景圖像，通過墻面損傷全景圖像對既有建筑整體墻面的墻面損傷位置分布情況進行總體概覽展示及對各墻面損傷位置的損傷信息進行詳圖標注展示。

27、為了解決上述技術問題，本發明還提供一種基于視頻流的整體墻面損傷自動檢測設備，采用上述的基于視頻流的整體墻面損傷自動檢測系統。

28、進一步地，本發明提供的基于視頻流的整體墻面損傷自動檢測系統，還包括：

29、墻面圖像預處理模塊，用于對墻面區域圖像進行圖像增強、降噪處理和圖像校正。

30、進一步地，本發明提供的基于視頻流的整體墻面損傷自動檢測設備，所述設備為搭載有高清攝像頭的無人機、地面機器人或者爬墻機器人。

31、與現有技術相比，本發明的有益效果如下：

32、本發明提供的基于視頻流的整體墻面損傷自動檢測方法、系統及設備，通過對既有建筑墻面的某一面墻體的整體墻面進行視頻影像采集，對采集后的視頻影像的進行區域墻面圖像序列提取，通過區域墻面圖像序列融合成墻面全景圖像，通過訓練后的實例分割神經網絡模型對墻面全景圖像進行自動分割為墻面區塊圖像序列并對其進行墻面損傷情況的自動檢測及自動標注，對自動檢測及自動標注后的所有墻面區塊圖像進行拼接形成覆蓋整體墻面的墻面損傷全景圖像，通過墻面損傷全景圖像對既有建筑整體墻面的墻面損傷位置分布情況進行總體概覽展示及對各墻面損傷位置的損傷信息進行詳圖標注展示，從而實現對既有建筑的寬幅墻面、垂直墻面等具有某一方向呈現連續性的整體墻面損傷情況的自動化檢測和智能化檢測，能夠?qū)崿F(xiàn)對既有建筑整體墻面損傷位置分布情況進行全局性展示及對損傷位置節點的詳圖展示的雙重展示效果，使損傷位置及其損傷信息相匹配，避免二者不匹配導致錯亂的情形。相對于人工對墻面實體進行損傷情況檢測及人工對大量的墻面區域圖片的損傷情況進行人工檢測標注來說，具有檢測效率高、智能化水平高的優點，能夠?yàn)闅v史建筑預防性保護提供指導。
