本發明屬于監控系統，特別涉及一種遠程控制抽油機安全防護方法及裝置。

背景技術：

1、為促進油氣田開采高質量、高水平發展，確保各生產環節安全推進，安全管理機制日漸完善，油氣田企業逐漸對游梁式抽油機設備安全隱患問題提高重視。近年來各油田將油井間抽作為機采提效的主攻方向。抽油井自動時開時關生產，且井場監控條件有限，存在部分操作人員見抽油機停歇而靠近抽油機進行作業，當抽油機突然啟動，給員工人身安全及企業經濟效益帶來嚴重影響。

2、同時，參考李明《游梁式抽油機危險點源分析與應對措施》一文中，游梁式抽油機常見的危險點源有抽油機底座斷裂、驢頭開裂、剎車失靈、曲柄平衡塊旋轉區域危險、曲柄銷子斷裂危險、皮帶傳動危險等主要危險點源。據調查顯示，抽油機現有常見防護欄距離地面130cm，離曲柄中心86cm，人很容易從下面進入危險區域，它不符合結構設計準則，即“機械運動時應指明危險區域，特別要防止人體進入危險區。保護裝置應具有隔離的功能，以確保操作者的人身安全和機械運行安全”。

3、文章《抽油機安全防護裝置的應用分析》通過確定抽油機安全防護裝置應用存在的問題，提出了下一步的改進方向，提出的安全防護欄僅起到隔離作用，未滿足油井間開條件時對操作人員人身安全起到必要保護。中國專利號cn112664052b公開的一種工位自動防護柵欄安全系統，但涉及系統的開關門為一不透明門，不便于防護柵欄外井場人員觀察防護柵欄內情況，存在一定安全隱患，且僅在開關門上安裝一報警器，無法通知遠端監控人員及時觀察井場情況，做出喊話阻止甚至急停抽油機，因此該系統不適用于油田抽油機井場條件。

技術實現思路

1、為了解決背景技術中至少一個問題，本發明提出一種遠程控制抽油機安全防護方法及裝置。

2、為了實現上述目的，本發明采用以下技術方案：

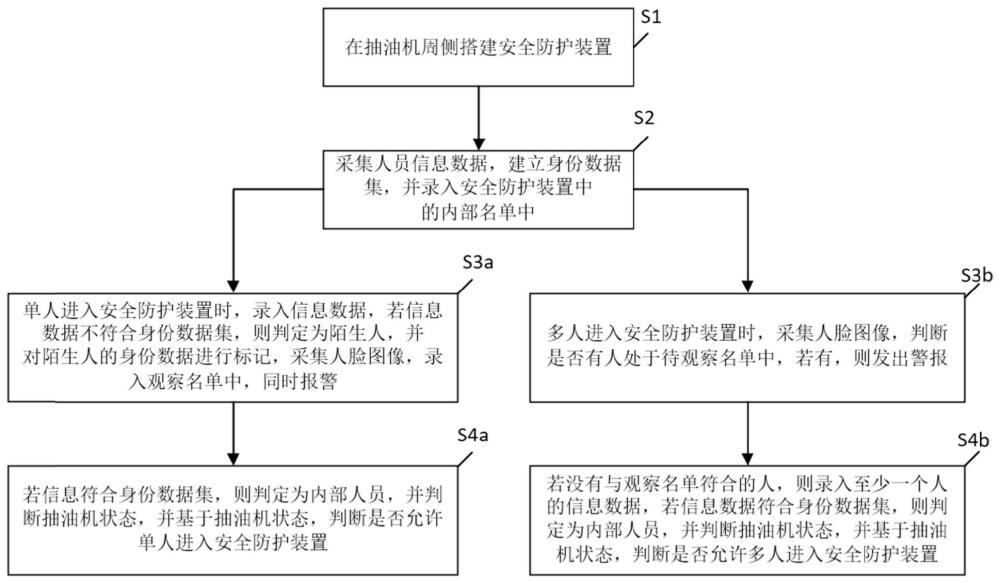

3、一種遠程控制抽油機安全防護方法，包括以下步驟：

4、在抽油機周側搭建安全防護裝置；

5、采集人員信息數據，建立身份數據集，并錄入安全防護裝置中的內部名單中；

6、單人進入安全防護裝置時，錄入信息數據，若信息數據不符合身份數據集，則判定為陌生人，并對陌生人的身份數據進行標記，采集人臉圖像，錄入觀察名單中，同時報警；

7、若信息符合身份數據集，則判定為內部人員，并判斷抽油機狀態，并基于抽油機狀態，判斷是否允許單人進入安全防護裝置；

8、多人進入安全防護裝置時，采集人臉圖像，判斷是否有人處于待觀察名單中，若有，則發出警報；若無，則錄入至少一個人的信息數據，若信息數據符合身份數據集，則判定為內部人員，并判斷抽油機狀態，并基于抽油機狀態，判斷是否允許多人進入安全防護裝置。

9、優選地，在抽油機周側搭建安全防護裝置，包括以下步驟：

10、通過在抽油機四周搭建防護欄；

11、在防護欄一面開設開關門；

12、在開關門上安裝電子指紋鎖和第一攝像頭；

13、在防護欄外側安裝報警器和監視器。

14、優選地，收集整理人員信息數據，建立身份數據集，并錄入安全防護裝置中的內部名單中，包括以下步驟：

15、采集信息，包括內部人員的姓名和指紋信息；

16、將采集的信息錄入電子指紋鎖的內部名單中。

17、優選地，單人進入安全防護裝置時，錄入信息數據，若信息數據不符合身份數據集，則判定為陌生人，并對陌生人的身份數據進行標記，采集人臉圖像，錄入觀察名單中，同時報警，包括以下步驟：

18、通過電子指紋鎖識別操作者的指紋，若指紋信息不符合身份信息數據，則判斷操作者為陌生人，開關門不開啟，并且報警器進行報警；

19、同時，如果判斷操作者為陌生人，則通過第一攝像頭采集陌生人的人臉圖像，并將陌生人的指紋和人臉圖像錄入觀察名單中。

20、優選地，若信息符合身份數據集，則判定為內部人員，并判斷抽油機狀態，包括以下步驟：

21、通過電子指紋鎖識別操作者的指紋，若指紋信息符合身份信息數據，則判斷操作者為內部人員，隨后開關門打開；

22、開關門打開后，抽油機停止工作；

23、通過監視器監控抽油機是否處于停機狀態；

24、若抽油機處于持續關停狀態，則通過報警器發出允許內部人員進入防護欄的信號；

25、若抽油機處于間開或暫時關停狀態，則通過報警器發出禁止內部人員進入防護欄的信號，直至內部人員離開。

26、優選地，多人進入安全防護裝置時，采集人臉圖像，判斷是否有人處于待觀察名單中，若有，則發出警報，若無，則錄入至少一個人的信息數據，若信息數據符合身份數據集，則判定為內部人員，并判斷抽油機狀態，并基于抽油機狀態，判斷是否允許多人進入安全防護裝置，包括以下步驟：

27、通過第一攝像頭采集每個人的人臉圖像，通過人臉圖像判斷是否有人在觀察名單中，若是，則通過報警器發出警報；

28、若不是，則往電子指紋鎖錄入至少一個人的指紋，若指紋符合身份信息數據，則判斷操作者為內部人員，隨后開關門打開；

29、開關門打開后，抽油機停止工作；

30、通過監視器監控抽油機是否處于停機狀態；

31、若抽油機處于持續關停狀態，則通過報警器發出允許多人進入防護欄的信號；

32、若抽油機處于間開或暫時關停狀態，則通過報警器發出禁止所有人進入防護欄的信號，直至所有人離開。

33、一種遠程控制抽油機安全防護裝置，用于上述的遠程控制抽油機安全防護方法，包括：

34、抽油機，外側安裝有防護欄；

35、防護欄，用于防護抽油機；

36、開關門，為透明門，安裝在防護欄上；

37、報警模塊，安裝在防護欄外側，用于發出報警信號；

38、監視模塊，安裝在防護欄外側，用于監視安全防護裝置。

39、優選地，所述開關門通過液壓軸承鉸鏈與防護欄連接；

40、所述開關門的頂部與防護欄之間還連接有緩沖閉門器；

41、所述開關門表面安裝有手柄、電子指紋鎖和第一攝像頭，所述電子指紋鎖位于手柄下側；所述攝像頭位于電子指紋鎖上側。

42、優選地，所述防護欄包括：

43、頂部框架，由若干橫管首尾連接形成的封閉結構；

44、支撐框架，由若干垂直于橫管并與橫管固定連接的固定管構成；

45、防護網，設置有若干個，每個防護網的兩側固定連接有彈性鋼條，所述彈性鋼條的一側面安裝有掛鉤，所述掛鉤與固定管固定連接，所述彈性鋼條的一端部與橫管固定連接。

46、優選地，所述報警模塊包括：

47、電子喇叭，用于發出報警信息；

48、第一固定桿，頂部用于安裝電子喇叭；

49、第一固定支座，位于地面，用于安裝固定桿。

50、優選地，所述監視模塊包括：

51、第二攝像頭，用于監控安全防護裝置；

52、第二固定桿，頂部用于安裝第二攝像頭；

53、第二固定支座，位于地面，用于安裝固定桿。

54、本發明的有益效果：

55、1、本發明提供了一種基于智能油井系統的遠程控制抽油機安全防護方法及裝置，通過在抽油機井架附近安裝遠程控制抽油機安全防護設備，即防護欄、配置指紋識別電子鎖的透視開關門、第二攝像頭等裝置，進而實現遠端監控崗人員通過抽油機安全防護系統對抽油機井架附近情況進行實時監控，并判斷預進入安全防護欄內部人員身份，通過與智能油井系統相連，及時關停抽油機，實現當抽油機處于正常關停狀態時內部人員可順利開展工作，當抽油機處于隨后隨時啟動工作狀態時，實時通過電子喇叭喊話操作人員，當陌生人預進入安全防護欄內時遠端監控人員能實時得到預警。

56、2、本發明的方法還通過設置觀察名單，使裝置保留陌生人的信息，如果該陌生人再次要求進入安全防護裝置，則可以通過觀察名單快速識別，節約了指紋錄入時間，從而快速發出警報，進一步提高了安全防護能力。

57、本發明的其它特征和優點將在隨后的說明書中闡述，并且，部分地從說明書中變得顯而易見，或者通過實施本發明而了解。本發明的目的和其他優點可通過在說明書以及附圖中所指出的結構來實現和獲得。
