本技術涉及汽車檢測，尤其涉及一種車載以太環網的穩定性測試方法、系統及介質。

背景技術：

1、車載以太環網因高帶寬、高可靠性、低電磁輻射、低功耗等方面優勢，被大量使用至車載系統，以承擔主要的數據傳輸責任；同時，若以太環網保護切換(ethernet?ringprotection?switching，erps)功能不夠穩定，將會直接導致車載以太環網通道上的數據流走向錯亂，從而會造成依賴于數據流上層功能的正確實現，其嚴重時會導致車輛使用過程出現嚴重的失效問題。

技術實現思路

1、本技術的目的在于提供一種車載以太環網的穩定性測試方法、系統及介質，能夠較為精準且便捷地，實現在相關測試環境(基于不同測試需求搭建的不同測試環境)下，對處于預設測試場景的車載以太環網所對應的目標待測對象進行測試，從而為車載以太網環網erps穩定性的提高提供基礎，以保證車載以太環網erps功能可靠。

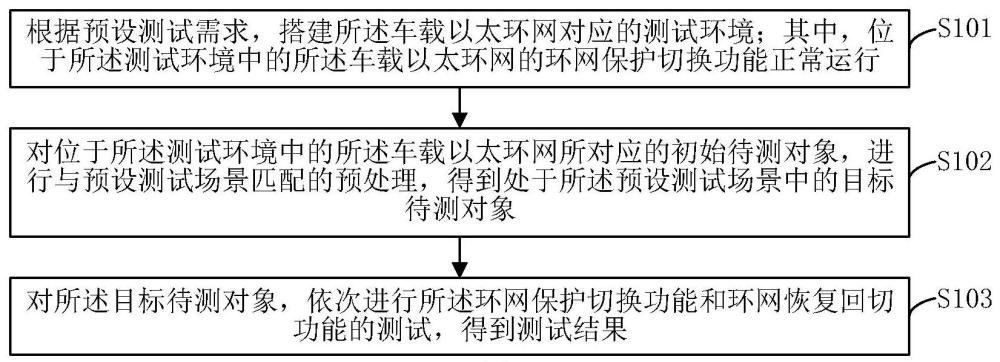

2、本技術實施例提供一種車載以太環網的穩定性測試方法，所述車載以太環網包括：主節點、相鄰節點以及至少一個從節點，所述主節點與所述相鄰節點通過環保護鏈路連接，所述穩定性測試方法包括：

3、根據預設測試需求，搭建所述車載以太環網對應的測試環境；其中，位于所述測試環境中的所述車載以太環網的環網保護切換功能正常運行；

4、對位于所述測試環境中的所述車載以太環網所對應的初始待測對象，進行與預設測試場景匹配的預處理，得到處于所述預設測試場景中的目標待測對象；

5、對所述目標待測對象，依次進行所述環網保護切換功能和環網恢復回切功能的測試，得到測試結果。

6、在本技術的一些實施例中，所述根據預設測試需求，搭建所述車載以太環網對應的測試環境，包括：在所述預設測試需求為針對所述車載以太環網進行系統級測試的情況下，采用第一測試設備控制多個測試單元，接入所述車載以太環網中任兩個節點之間的鏈路，以得到所述車載以太環網對應的系統級測試環境；其中，所述測試單元用于進行數據仿真及數據采集；在所述預設測試需求為針對被測節點進行測試的情況下，采用第二測試設備，仿真在所述車載以太環網中與所述被測節點直連的節點的控制單元，得到所述車載以太環網對應的部件級測試環境；其中，所述被測節點為所述車載以太環網中的任一節點。

7、這樣，通過搭建不同的測試環境(部件級測試環境和系統級測試環境)，為后續實現在不同測試環境下進行車載以太環網的穩定性測試提供基礎，從而能夠更加全面地保證車載以太環網erps的穩定性測試可靠性。

8、在本技術的一些實施例中，所述對位于所述測試環境中的所述車載以太環網所對應的初始待測對象，進行與預設測試場景匹配的預處理，得到處于所述預設測試場景中的目標待測對象，包括：采用預設電源模塊，提供基準供電電壓至所述初始待測對象，得到中間待測對象；對所述中間待測對象進行與所述預設測試場景匹配的預處理，得到所述目標待測對象。

9、這樣，對處于測試環境中車載以太環網所對應的初始待測對象上電，以確保該初始待測對象正常運行，對正常運行的初始待測對象進行與預設測試場景匹配的預處理，從而能夠得到處于預設測試場景中的目標待測對象，進而為后續針對目標待測對象進行相關功能的穩定性測試提供基礎。

10、在本技術的一些實施例中，測試環境包括：所述車載以太環網對應的系統級測試環境，所述采用預設電源模塊，提供基準供電電壓至所述初始待測對象，得到中間待測對象，包括：采用所述系統級測試環境中的第一電源模塊，提供第一基準電壓至所述車載以太環網對應的初始待測系統，得到中間待測系統；所述對所述中間待測對象進行與所述預設測試場景匹配的預處理，得到所述目標待測對象，包括：對所述中間待測系統進行與所述預設測試場景匹配的預處理，得到目標待測系統。

11、這樣，在系統級測試環境中，對車載以太環網對應的中間待測系統進行供電處理，即提供基準電壓至中間待測系統，從而為后續車載以太環網在系統級測試環境中進行多個不同場景下的穩定性測試提供基礎。

12、在本技術的一些實施例中，所述對所述中間待測系統進行與所述預設測試場景匹配的預處理，得到目標待測系統，包括：采用所述系統級測試環境中的程控電源模塊，按照預設電壓調整步長，將所述中間待測系統的供電電壓，從所述第一基準電壓調整至第一中間電壓，再?gòu)乃龅谝恢虚g電壓調整至所述第一基準電壓，得到處于電源電壓波動后的場景中的所述目標待測系統；或，采用所述系統級測試環境中的測試單元，發送休眠喚醒條件至所述中間待測系統中的每一節點，得到處于網絡休眠喚醒后的場景中的所述目標待測系統；或，采用所述系統級測試環境中的測試單元，仿真發送控制所對應的網絡總線負載率高于第一預設數值的以太網報文，至所述中間待測系統中的每一節點的兩個端口，得到處于網絡高負載對應的場景中的所述目標待測系統；或，采用所述系統級測試環境中的程控電源模塊，按照多種不同節點接入順序，對所述中間待測系統中的每一節點進行上電處理，得到處于上電環節對應的場景中的所述目標待測系統。

13、這樣，通過對中間待測系統執行不同的預處理(如：電源電壓波動后的場景，對中間待測系統所對應的供電電壓進行波動調節；網絡休眠喚醒后的場景，對中間待測系統中每一節點進行休眠并喚醒；網絡高負載對應的場景，對中間待測系統中各節點的兩個端口發送相關報文，以得到相關網絡總線負載高于一定數值的目標待測系統；上電環節對應的場景，對中間待測系統中各節點，進行相關上電順序和上下電調整等)，以得到不同測試場景下的可進行后續穩定性測試的目標待測對象，即車載以太環網對應的測試系統。如此，能夠較為精準且便捷地搭建處于不同測試場景下的車載以太環網所對應的待測系統，從而為該車載以太環網對應的待測系統的erps穩定性測試提供基礎，進而能夠提高后續車載以太環網erps功能測試的可靠性。

14、在本技術的一些實施例中，所述采用所述系統級測試環境中的程控電源模塊，按照多種不同節點接入順序，對所述中間待測系統中的每一節點進行上電處理，得到處于上電環節對應的場景中的所述目標待測系統，包括：采用所述程控電源模塊，控制所述中間待測系統中的每一節點在同一時間點處于下電狀態，并并在第一預設時長之后，按照所述多種不同節點接入順序，依次對所述中間待測系統中的每一節點進行上電處理，得到處于上電環節對應的場景中的所述目標待測系統；或，采用所述程控電源模塊，按照所述多種不同節點接入順序，將所述中間待測系統中的每一節點依次下電后穩定第二預設時長，并在所述第二預設時長之后，按照所述多種不同節點接入順序，依次對所述中間待測系統中的每一節點進行上電處理，得到處于上電環節對應的場景中的所述目標待測系統。

15、這樣，進一步對上電環節所對應的場景進行細分，使得車載以太環網所對應的系統級測試場景更加豐富，從而能夠更加全面地實現對系統級測試環境下車載以太環網對應的穩定性測試。

16、在本技術的一些實施例中，所述測試環境包括：所述車載以太環網對應的部件級測試環境，所述采用預設電源模塊，提供基準供電電壓至所述初始待測對象，得到中間待測對象，包括：采用所述部件級測試環境中的第二電源模塊，提供第二基準電壓至所述車載以太環網中的初始待測節點，得到中間待測節點；所述對所述中間待測對象進行與所述預設測試場景匹配的預處理，得到所述目標待測對象，包括：對所述中間待測節點進行與所述預設測試場景匹配的預處理，得到目標待測節點。

17、這樣，在部件級測試環境中，對車載以太環網中的中間待測節點進行供電準備，即提供正常電壓至初始待測節點，從而為后續車載以太環網在部件級測試環境中進行多個不同場景下的穩定性測試提供基礎。

18、在本技術的一些實施例中，所述對所述中間待測節點進行與所述預設測試場景匹配的預處理，得到目標待測節點，包括：采用所述部件級測試環境中的程控電源模塊，按照預設電壓調整步長，將所述中間待測節點的供電電壓，從所述第二基準電壓調整至第二中間電壓，再?gòu)乃龅诙虚g電壓調整至所述第二基準電壓，得到處于電源電壓波動后的場景中的所述目標待測節點；或，采用所述部件級測試環境中的第一測試設備，發送用于實現網絡休眠喚醒的網絡管理報文至所述中間待測節點，得到處于網絡休眠喚醒后的場景中的所述目標待測節點；或，采用所述部件級測試環境中的第一測試設備，仿真發送所對應的鏈路負載率高于第二預設數值的以太網報文，至所述中間待測節點的兩個端口，得到處于網絡高負載對應的場景中的所述目標待測節點。

19、這樣，通過對中間待測節點執行不同的預處理(如：電源電壓波動后的場景，對中間待測節點所對應的供電電壓進行波動調節；網絡休眠喚醒后的場景，對中間待測節點進行網絡休眠并喚醒；網絡高負載對應的測試場景，對中間待測節點的兩個端口發送相關報文，以得到相關網絡鏈路總線負載高于一定數值的目標待測節點)，以得到在不同測試場景下的可進行后續穩定性測試的目標待測節點，即車載以太網環網對應的待測節點。如此，能夠較為精準且便捷地搭建處于不同測試場景下的車載以太環網所對應的待測節點，從而為該車載以太環網對應的待測節點的erps穩定性測試提供基礎，進而能夠提高后續車載以太環網erps功能測試的可靠性。

20、本技術實施例提供一種車載以太環網的穩定性測試系統，所述車載以太環網包括：主節點、相鄰節點以及至少一個從節點，所述主節點與所述相鄰節點通過環保護鏈路連接，所述穩定性測試系統包括：

21、搭建模塊，被配置為根據預設測試需求，搭建所述車載以太環網對應的測試環境；其中，位于所述測試環境中的所述車載以太環網的環網保護切換功能正常運行；

22、預處理模塊，被配置為對位于所述測試環境中的所述車載以太環網所對應的初始待測對象，進行與預設測試場景匹配的預處理，得到處于所述預設測試場景中的目標待測對象；

23、測試模塊，被配置為對所述目標待測對象，依次進行所述環網保護切換功能和環網恢復回切功能的測試，得到測試結果。

24、本技術實施例提供一種計算機可讀存儲介質，所述計算機可讀存儲介質上存儲有計算機可執行指令，該計算機可執行指令被執行后，能夠?qū)崿F(xiàn)權利要求上述任一所述的車載以太環網的穩定性測試方法。

25、本技術的有益效果：

26、能夠較為精準且便捷地，實現在相關測試環境(基于不同測試需求搭建的不同測試環境)下，對處于預設測試場景的車載以太環網所對應的目標待測對象進行測試，從而為車載以太網環網erps穩定性的提高提供基礎，以保證車載以太環網erps功能可靠。

27、應當理解的是，以上的一般描述和后文的細節描述僅是示例性和解釋性的，而非限制本技術實施例提供的技術方案。
