本技術涉及停車檢測，具體涉及一種雙目停車檢測裝置。

背景技術：

1、停車位是指專門用于停放車輛的區域或空間。在城市和商業區域，停車位通常是劃分好的、標記清晰的區域，以便車輛停放和管理。

2、停車位的大小和形狀需要根據不同類型的車輛來設計，通常，標準停車位的長度為5米至6米，寬度為2.5米至3米。殘疾人停車位通常需要更寬的空間，停車位通常會通過地面標線和標識來標記，以便車輛駕駛員清楚停車位置，標線的顏色和形狀也需要符合相應的規范，一些停車位可能會配備停車鎖、計時器或停車傳感器等設備，以便進行停車位管理和監控，智能停車位系統也逐漸應用于一些停車場，提高了停車位的利用率和管理效率。

3、但是現有的車輛在停靠時，往往并不能停在車位的中間，進而現有的停車檢測裝置，往往只能對車頭或車尾進行單方面檢測，然而在車輛停放時往往過于靠前或過于靠后，因此單目檢測裝置往往會受到車輛的阻擋而不方便對車牌號進行檢測，進而容易出現車輛逃費的情況。

技術實現思路

1、本實用新型提供了一種雙目停車檢測裝置，能夠借助檢測機構對車輛的車頭和車尾進行同步檢測，即使在車輛停放過于靠前或過于靠后時，仍然可以對車牌進行識別，進而提升該裝置整體的實用性。

2、為實現以上目的，本實用新型通過以下技術方案予以實現：

3、設計一種雙目停車檢測裝置，包括安裝架、檢測機構和探測機構，其中：

4、檢測機構設于安裝架的內側壁，以對停靠車輛的車牌號進行檢測，所述檢測機構包括固定架、攝像頭和拍攝補光燈，所述攝像頭固定安裝于固定架頂部的一側，所述拍攝補光燈固定安裝與固定架頂部的另一側；

5、探測機構設于安裝架的內側壁位于檢測機構的一側，以對停靠車輛的狀態進行探測，所述探測機構包括支撐架和雷達，所述雷達固定安裝于支撐架的外壁。

6、可選的，所述安裝架頂部的兩側均開設有定位槽，所述定位槽的內壁螺紋穿設有固定螺栓。

7、可選的，所述安裝架的底部開設有插槽，所述插槽的內側壁通過螺栓連接有支撐板，所述支撐板的頂部套接有密封圈，所述支撐板頂部的中部固定連接有開關按鍵。

8、可選的，所述安裝架的兩端均開設有定位孔，所述安裝架內側壁位于定位孔的內側壁與支撐架的外表面通過螺栓連接，所述定位孔的內壁與雷達的外表面套接。

9、可選的，所述安裝架頂部的兩側均開設有插孔，所述安裝架內側壁位于插孔的下方與固定架的外壁通過螺栓連接，所述插孔的內壁與攝像頭的外表面套接。

10、可選的，所述安裝架的外壁開設有固定槽，所述固定槽的內側壁通過螺栓連接有限位板，所述限位板的外表面固定安裝有蓄電池。

11、可選的，所述安裝架外壁位于固定槽的兩側均開設有安裝槽，所述安裝槽的內壁通過螺栓連接有蓋板。

12、可選的，所述安裝槽內壁位于蓋板的下方套接有墊圈，所述蓋板的底部位于墊圈內固定安裝有天線。

13、本實用新型提供了一種雙目停車檢測裝置，具備以下有益效果：

14、該雙目停車檢測裝置通過檢測機構的設置，能夠從兩個停車位之間，分別借助兩個攝像頭向兩個不同的方向進行觀察識別，進而對兩個車位的車輛車頭和車尾均分別進行檢測，進而借助兩個該裝置之間的相互配合，能夠同時從停放車輛的前端和后端對車牌號進行識別，進而提高車輛的捕獲率和車輛信息識別的正確率，以減少車輛逃費或因停車信息不足造成追繳停車費困難的情況。

技術特征：

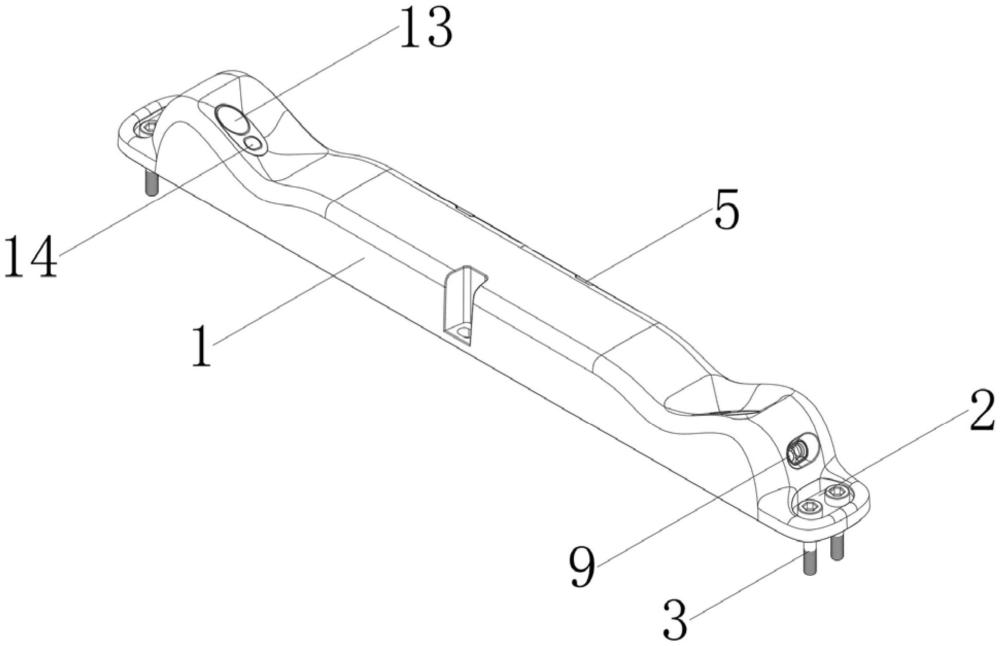

1.一種雙目停車檢測裝置，其特征在于：包括安裝架(1)、檢測機構和探測機構，其中：

2.根據權利要求1所述的一種雙目停車檢測裝置，其特征在于：所述安裝架(1)頂部的兩側均開設有定位槽(2)，所述定位槽(2)的內壁螺紋穿設有固定螺栓(3)。

3.根據權利要求1所述的一種雙目停車檢測裝置，其特征在于：所述安裝架(1)的底部開設有插槽(4)，所述插槽(4)的內側壁通過螺栓連接有支撐板(5)，所述支撐板(5)的頂部套接有密封圈(6)，所述支撐板(5)頂部的中部固定連接有開關按鍵(7)。

4.根據權利要求1所述的一種雙目停車檢測裝置，其特征在于：所述安裝架(1)的兩端均開設有定位孔(8)，所述安裝架(1)內側壁位于定位孔(8)的內側壁與支撐架(9)的外表面通過螺栓連接，所述定位孔(8)的內壁與雷達(10)的外表面套接。

5.根據權利要求1所述的一種雙目停車檢測裝置，其特征在于：所述安裝架(1)頂部的兩側均開設有插孔(11)，所述安裝架(1)內側壁位于插孔(11)的下方與固定架(12)的外壁通過螺栓連接，所述插孔(11)的內壁與攝像頭(13)的外表面套接。

6.根據權利要求1所述的一種雙目停車檢測裝置，其特征在于：所述安裝架(1)的外壁開設有固定槽(15)，所述固定槽(15)的內側壁通過螺栓連接有限位板(16)，所述限位板(16)的外表面固定安裝有蓄電池(17)。

7.根據權利要求1所述的一種雙目停車檢測裝置，其特征在于：所述安裝架(1)外壁位于固定槽(15)的兩側均開設有安裝槽(18)，所述安裝槽(18)的內壁通過螺栓連接有蓋板(19)。

8.根據權利要求7所述的一種雙目停車檢測裝置，其特征在于：所述安裝槽(18)內壁位于蓋板(19)的下方套接有墊圈(20)，所述蓋板(19)的底部位于墊圈(20)內固定安裝有天線(21)。

技術總結
本技術涉及停車檢測技術領域，且公開了一種雙目停車檢測裝置，包括安裝架、檢測機構和探測機構，其中：檢測機構設于安裝架的內側壁，以對停靠車輛的車牌號進行檢測，所述檢測機構包括固定架、攝像頭和拍攝補光燈，所述攝像頭固定安裝于固定架頂部的一側。該雙目停車檢測裝置通過檢測機構的設置，能夠從兩個停車位之間，分別借助兩個攝像頭向兩個不同的方向進行觀察識別，進而對兩個車位的車輛車頭和車尾均分別進行檢測，進而借助兩個該裝置之間的相互配合，能夠同時從停放車輛的前端和后端對車牌號進行識別，進而提高車輛的捕獲率和車輛信息識別的正確率，以減少車輛逃費或因停車信息不足造成追繳停車費困難的情況。

技術研發人員：姜華,丁家亮,劉裕發
受保護的技術使用者：深圳市前海錸停科技有限公司
技術研發日：20240423
技術公布日：2025/3/20
