本技術涉及報警器檢測，具體為一種報警器的可活動、可延伸檢定罩。

背景技術：

1、報警器生產后，需要對其工作穩定性進行檢測，如果使其置于一個充滿危險氣體的環境內，再對報警器進行檢測，那么這部分危險氣體不僅存在安全隱患，還會造成浪費。

2、對此，需要設計一款便于攜帶，可隨時隨地對被檢報警器進行有效包裹，使標氣在被檢裝置周圍快速達到檢測濃度的設備，來解決上述問題。

技術實現思路

1、本實用新型的目的在于提供了一種報警器的可延伸檢定罩，以此實現節省標氣的目的。所有連接部位均采用自閉式結構，以保證氣體絕無外漏。

2、為實現上述目的，本實用新型提供如下技術方案：一種報警器的可延伸檢定罩，包括伸縮桿、罩殼、氣瓶和氣瓶承載裝置，所述伸縮桿和罩殼通過接頭機構連接，所述伸縮桿內開設有氣道，所述罩殼內安裝有密封膜；所述氣瓶的出氣口連接氣道，且氣瓶與氣瓶承載裝置配合。

3、與現有技術相比，本實用新型的有益效果是：

4、通過密封膜的自身彈性使其能夠更好的罩設在報警器外，對被檢報警器進行有效包裹，使標氣在被檢表周圍快速達到檢測濃度，以此實現節省標氣的目的。并通過罩殼的配合，減少氣體泄露的可能性，使得輸出的氣體能夠更好的作用于報警器。

5、通過設置背包式的氣瓶攜帶裝置，使得操作人員可以根據需要隨時隨地完成對于被檢定報警器的測試；或通過設置承載氣瓶的小車，在方便對其進行移動的同時，也能夠配合著伸縮桿和罩殼完成對于報警器的檢定。

技術特征：

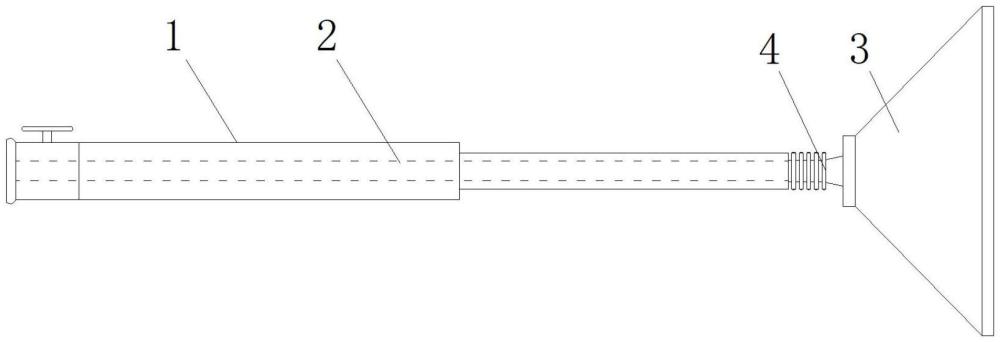

1.一種報警器的可延伸檢定罩，其特征在于：包括伸縮桿(1)、罩殼(3)、氣瓶(7)和氣瓶承載裝置，所述伸縮桿(1)和罩殼(3)通過接頭機構連接，所述伸縮桿(1)內開設有氣道(2)，所述罩殼(3)內安裝有密封膜(6)；

2.根據權利要求1所述的報警器的可延伸檢定罩，其特征在于：所述氣道(2)內設有閥門。

3.根據權利要求1所述的報警器的可延伸檢定罩，其特征在于：所述接頭機構為可彎折接頭(4)或折角接頭(5)。

4.根據權利要求1所述的報警器的可延伸檢定罩，其特征在于：所述罩殼(3)包括相連接的外殼(31)和內殼(32)，且密封膜(6)安裝在外殼(31)和內殼(32)之間。

5.根據權利要求4所述的報警器的可延伸檢定罩，其特征在于：所述罩殼(3)還包括環形蓋(33)，所述環形蓋(33)蓋在外殼(31)的端口，且密封膜(6)置于環形蓋(33)和外殼(31)之間。

6.根據權利要求1所述的報警器的可延伸檢定罩，其特征在于：所述氣瓶承載裝置包括第一承接座(8)，所述氣瓶(7)通過綁帶(81)固定在承接座(8)上，所述承接座(8)上安裝有背帶機構。

7.根據權利要求1所述的報警器的可延伸檢定罩，其特征在于：所述氣瓶承載裝置包括第二承接座(9)，所述第二承接座(9)的頂部設有把手(91)，所述第二承接座(9)的底部設有滾輪(92)，所述第二承接座(9)上可拆卸安裝有氣瓶固定機構。

8.根據權利要求6所述的報警器的可延伸檢定罩，其特征在于：所述背帶機構包括肩部背帶(82)和腰部背帶(83)，且肩部背帶(82)和腰部背帶(83)均安裝于承接座(8)。

9.根據權利要求7所述的報警器的可延伸檢定罩，其特征在于：所述氣瓶固定機構包括上安裝環(10)和下底座(11)，所述上安裝環(10)和下底座(11)間通過一對連桿(12)相連接，所述上安裝環(10)可拆卸安裝在第二承接座(9)上。

10.根據權利要求9所述的報警器的可延伸檢定罩，其特征在于：所述連桿(12)上轉動連接有輔助限位環(13)。

技術總結
本技術公開了一種報警器的可延伸檢定罩，包括伸縮桿、罩殼、氣瓶和氣瓶承載裝置，所述伸縮桿和罩殼通過接頭機構連接，所述伸縮桿內開設有氣道，所述罩殼內安裝有密封膜；所述氣瓶的出氣口連接氣道，且氣瓶與氣瓶承載裝置配合。通過密封膜的自身彈性使其能夠更好的罩設在報警器外，對被檢報警器進行有效包裹，使標氣在被檢周圍快速達到檢測濃度，以此實現節省標氣的目的。并通過罩殼的配合，減少氣體泄露的可能性，使得輸出的氣體能夠更好的作用于報警器。通過設置背包式的氣瓶攜帶裝置，使得操作人員可以根據需要隨時隨地完成對于被檢定報警器的測試；或通過設置承載氣瓶的小車，也能夠配合著伸縮桿和罩殼完成對于報警器的檢定。

技術研發人員：杜長利,朱赤誠,張偉,周景龍
受保護的技術使用者：沈陽福潤德儀器制造有限公司
技術研發日：20240616
技術公布日：2025/3/20
