本發明涉及平板車的，具體為一種電纜轉運平板車。

背景技術：

1、通信電纜是一種用于傳輸信號和電力的載體，使用范圍廣。至此，電纜通常在電力工程中作為電力輸送的主要介質而被大量使用，因此，在施工階段，電纜需要被轉運運輸至施工現場以便使用，基于此，為方便轉運運輸，電纜在生產之后會被卷繞在電纜盤上以便轉運和放線。

2、目前在專利號為“cn214359431u”的專利中提供了一種電纜鋪設便捷放線架，其包括轉運車，所述轉運車上相對鉸接有承轉板，一對所述承轉板之間可拆卸轉動設置有放線輥，所述轉運車上位于一對所述承轉板相背兩側均固定有用于抵貼所述承轉板的限位塊；所述轉運車的一端設置有用于引導所述放線輥導入兩承轉板間的引導部件。本申請具有方便操作人員有序放線，減少施工現場電纜纏繞無序，提高電纜放線效率的效果。

3、諸如上述專利提供的現有技術中，目前在轉運卷繞在電纜盤上的電纜有部分轉運方式是借助平板車進行轉運，但是在將電纜盤裝載至平板車上時還需要借助叉車等設備進行裝卸，但是叉車等設備不適用于一些較為狹窄的施工現場，至此導致需要多位工作人員現場進行裝卸工作，而人工裝卸時，因電纜盤的體積過大，造成工作人員的工作強度大，并且效率低下以及存在很大的安全隱患。

技術實現思路

1、本發明的目的是提供一種電纜轉運平板車，以解決上述現有技術中的不足之處。

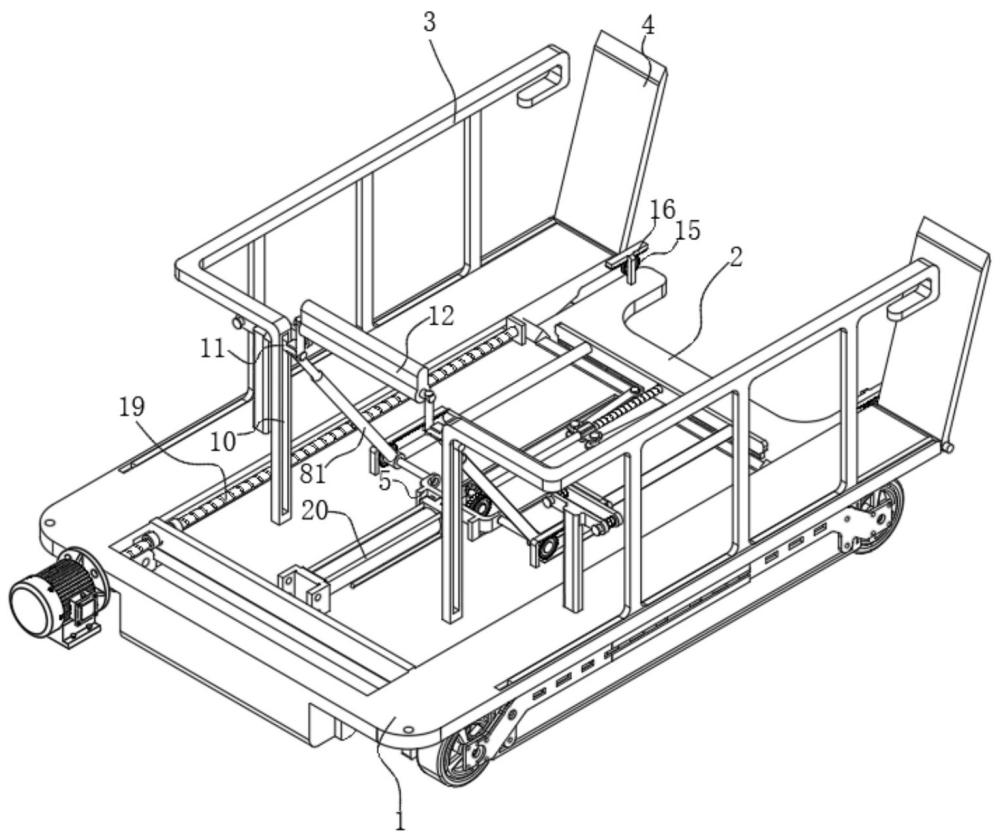

2、為了實現上述目的，本發明提供如下技術方案：一種電纜轉運平板車，包括行走機構，還包括：移動臺，其滑動連接在行走機構上，所述移動臺的兩側固定連接有護欄架；兩個對稱布置的斜坡板，其設置在行走機構上；滑動部，其滑動連接在移動臺上；支撐架，其通過轉軸轉動連接在滑動部上，所述支撐架轉動的行程中具有與移動臺平行的水平狀態以及與移動臺傾斜的傾斜狀態；兩個對稱布置的延展桿，其滑動連接在支撐架上；當移動臺滑出行走機構之后，滑動部相對移動臺滑動的行程中依次具有：第一行程，通過切換組件驅使支撐架由水平狀態切換至傾斜狀態；第二行程，通過傳動機構驅使兩延展桿向支撐架的兩側伸展至與護欄架對接以使電纜盤被圍攔在護欄架內；移動臺回退到行走機構的過程中驅使兩個延展桿推動電纜盤的兩側盤沿對應斜坡板滾動至行走機構上。

3、優選的，所述切換組件包括兩個對稱布置的切換單元，每個切換單元包括：伸縮桿，其一端與支撐架的桿體固定連接，另一端與護欄架滑動且轉動連接；第一齒條，其固定連接在移動臺上；第一齒輪，其與轉軸同軸固定連接，在第一行程中，各第一齒輪跟隨滑動部相對移動臺滑動而與對應的第一齒條嚙合配合以使支撐架轉動。

4、優選的，所述傳動機構包括：螺桿，其轉動連接在支撐架上；滑臺，其螺紋連接在螺桿上；兩個與各延展桿一一對應的連桿，每個連桿一端與滑臺轉動連接，另一端與對應的延展桿轉動連接；第二齒條，其固定連接在移動臺上；第二齒輪，其轉動連接在滑動部上，第二齒輪跟隨滑動部相對移動臺滑動的過程中能夠與第二齒條嚙合配合；第一錐齒輪，其與第二齒輪同軸固定連接；第二錐齒輪，其與螺桿同軸固定連接，且第二錐齒輪與第一錐齒輪嚙合配合。

5、優選的，每個所述伸縮桿的伸縮端轉動連接有滑塊，所述護欄架上開設有供各滑塊豎向滑動的軌道。

6、優選的，兩個所述滑塊之間固定連接有配重塊。

7、優選的，所述行走機構上對稱布置有兩個抵壓?jiǎn)卧?，每個抵壓?jiǎn)卧ü潭ㄟB接在行走機構上的定位架，所述定位架上彈性滑動連接有抵接電纜盤對應側盤邊沿的抵壓板。

8、優選的，兩個所述斜坡板與行走機構之間通過軸桿轉動連接，每個所述軸桿的一端固定連接有第三齒輪，所述移動臺上設有與第三齒輪嚙合配合的第三齒條。

9、優選的，每個所述延展桿的一端固定連接有對接塊，所述護欄架上開設有與各對接塊一一對應的對接槽。

10、優選的，所述移動臺與行走機構之間設有用于驅使移動臺相對行走機構滑動的驅動機構。

11、優選的，所述移動臺上設有驅使滑動部相對移動臺滑動的電動氣缸，且電動氣缸的氣桿與滑動部之間固定連接。

12、在上述技術方案中，本發明提供的一種電纜轉運平板車，當移動臺相對行走機構滑動驅使位于移動臺兩側的護欄架移出遠離行走機構并運動至電纜盤的正下方，以使護欄架位于電纜盤的兩側，之后驅使滑動部相對移動臺滑動，并在切換組件的配合下以使支撐架相對移動臺滑動且轉動，以使支撐架有水平狀態切換至傾斜狀態，之后滑動部繼續滑動的過程中通過與傳動機構的配合以使兩個延展桿向支撐架的兩側展開并與護欄架對接，至此電纜盤能夠被圍攔在護欄架與延展桿之間，之后當移動臺回退到行走機構的過程中，兩個延展桿能夠分別抵接電纜盤的兩個側盤的邊沿以使兩個側盤沿對應的斜坡板滾動至行走機構上，至此完成對電纜盤的裝載工序，無需人工搬運，大大地降低了工作人員的工作強度以及提高了工作環境的安全性。同時整個裝置可以裝載不同大小的電纜盤，至此提高了整個裝置的實用性。卸載時，移動臺相對行走機構滑出，此時護欄架會推動電纜盤以使電纜盤沿兩個斜坡板滾落下來，至此完成對電纜盤的卸載工序。

技術特征：

1.一種電纜轉運平板車，包括行走機構，其特征在于，還包括：

2.根據權利要求1所述的一種電纜轉運平板車，其特征在于，所述切換組件包括兩個對稱布置的切換單元，每個切換單元包括：

3.根據權利要求1所述的一種電纜轉運平板車，其特征在于，所述傳動機構包括：

4.根據權利要求2所述的一種電纜轉運平板車，其特征在于，每個所述伸縮桿的伸縮端轉動連接有滑塊，所述護欄架上開設有供各滑塊豎向滑動的軌道。

5.根據權利要求4所述的一種電纜轉運平板車，其特征在于，兩個所述滑塊之間固定連接有配重塊。

6.根據權利要求1所述的一種電纜轉運平板車，其特征在于，所述行走機構上對稱布置有兩個抵壓?jiǎn)卧總€(gè)抵壓?jiǎn)卧ü潭ㄟB接在行走機構上的定位架，所述定位架上彈性滑動連接有抵接電纜盤對應側盤邊沿的抵壓板。

7.根據權利要求1所述的一種電纜轉運平板車，其特征在于，兩個所述斜坡板與行走機構之間通過軸桿轉動連接，每個所述軸桿的一端固定連接有第三齒輪，所述移動臺上設有與第三齒輪嚙合配合的第三齒條。

8.根據權利要求1所述的一種電纜轉運平板車，其特征在于，每個所述延展桿的一端固定連接有對接塊，所述護欄架上開設有與各對接塊一一對應的對接槽。

9.根據權利要求1所述的一種電纜轉運平板車，其特征在于，所述移動臺與行走機構之間設有用于驅使移動臺相對行走機構滑動的驅動機構。

10.根據權利要求1所述的一種電纜轉運平板車，其特征在于，所述移動臺上設有驅使滑動部相對移動臺滑動的電動氣缸，且電動氣缸的氣桿與滑動部之間固定連接。

技術總結
本發明公開了一種電纜轉運平板車，涉及平板車的技術領域，包括行走機構，還包括：移動臺，其滑動連接在行走機構上，所述移動臺的兩側固定連接有護欄架；兩個對稱布置的斜坡板，其設置在行走機構上；滑動部，其滑動連接在移動臺上；支撐架，其通過轉軸轉動連接在滑動部上，所述支撐架轉動的行程中具有與移動臺平行的水平狀態以及與移動臺傾斜的傾斜狀態；該一種電纜轉運平板車，通過驅使滑動部滑動并配合切換組件以使支撐架轉動，之后配合傳動機構以使兩個延展桿在支撐架上向兩側展開而將電纜盤圍攔在兩個護欄架之間，最后通過驅使移動臺移動以使電纜盤沿兩個斜坡板滾動至行走機構上，從而無需人工手動裝載，大大地降低了工作人員的工作強度。

技術研發人員：王恒,趙黨生,溫剛,李松銘,白瀟瀟,肖奔奔,瞿緒龍,劉艷,吳雨青,張巖,郭碧翔,齊丹梅,齊芬芬,溫思凡,郟燕琪,王昌紅,吳雪梅,李天奇,柳亮
受保護的技術使用者：阜陽電力規劃設計院有限公司
技術研發日：
技術公布日：2025/3/20
