本技術屬于煙霧報警器，尤其涉及一種用于安全監測的緊急報警裝置。

背景技術：

1、煙感報警器其實是煙感或煙霧報警器的別稱，煙感報警器就是通過監測煙霧的濃度來實現火災防范的，內部采用離子式煙霧傳感器，離子式煙霧傳感器是一種技術先進，工作穩定可靠的傳感器，被廣泛運用到各種消防報警系統中，性能遠優于氣敏電阻類的火災報警器，現有技術存在的問題是：煙霧報警器安裝不夠牢固，現有的煙霧報警器在安裝時，大多是與安裝底座通過扭合的方式進行安裝的，使得煙霧報警器安裝的不夠牢固。

技術實現思路

1、針對現有技術存在的問題，本實用新型提供了一種用于安全監測的緊急報警裝置，具備安裝牢固的優點，解決了現有煙霧報警器在安裝時，大多是與安裝底座通過扭合的方式進行安裝的，使得煙霧報警器安裝的不夠牢固的問題。

2、本實用新型是這樣實現的，一種用于安全監測的緊急報警裝置，包括安裝底座和裝置本體，所述安裝底座設置于裝置本體的底部，所述裝置本體底部的兩側均固定連接有定位塊，所述安裝底座靠近定位塊的一側開設有與定位塊配合使用的定位槽，所述定位塊和裝置本體相對的一側均開設有活動槽，所述活動槽內腔的底部設置有固定機構，所述定位槽內腔的前側和后側均開設有與固定機構配合使用的固定槽，所述活動槽內腔的頂部設置有與固定機構配合使用的控制機構。

3、作為本實用新型優選的，所述固定機構包括彈簧，所述彈簧的兩側均固定連接有限位板，所述限位板遠離彈簧的一側固定連接有固定塊，所述固定塊靠近固定槽的一側貫穿定位塊并延伸至固定槽的內腔，所述固定塊的頂部開設有與控制機構配合使用的滑槽。

4、作為本實用新型優選的，所述控制機構包括控制板，所述控制板底部的前側和后側均固定連接有與滑槽配合使用的滑桿，右側所述控制板的右側固定連接有推板，所述推板的右側貫穿裝置本體并延伸至裝置本體的外側。

5、作為本實用新型優選的，所述定位塊靠近定位槽內壁的一側與定位槽的內壁接觸。

6、作為本實用新型優選的，所述活動槽內腔的前側和后側均開設有與固定塊配合使用的第一通孔，右側所述活動槽內腔右側的頂部開設有與推板配合使用的第二通孔。

7、作為本實用新型優選的，所述彈簧靠近活動槽內壁一側的中端與活動槽的內壁固定連接，所述限位板靠近活動槽內壁的一側與活動槽的內壁接觸，所述固定塊靠近固定槽內壁的一側與固定槽的內壁接觸。

8、作為本實用新型優選的，所述控制板靠近活動槽內壁的一側與活動槽的內壁接觸，所述滑桿靠近滑槽內壁的一側與滑槽的內壁接觸，所述推板靠近第二通孔內壁的一側與第二通孔的內壁接觸。

9、與現有技術相比，本實用新型的有益效果如下：

10、1、本實用新型通過設置固定機構、固定槽和控制機構的配合使用，推動推板，推板推動控制板在活動槽的內腔滑動，并通過滑桿帶動固定塊進入活動槽內腔的同時，固定塊通過限位板擠壓彈簧，解決了現有煙霧報警器在安裝時，大多是與安裝底座通過扭合的方式進行安裝的，使得煙霧報警器安裝的不夠牢固的問題。

11、2、本實用新型通過設置固定機構，能夠對定位塊起到固定作用，方便使用者對裝置本體進行安裝。

12、3、本實用新型通過設置控制機構，能夠對固定機構起到控制作用，方便使用者對固定機構進行使用。

13、4、本實用新型通過設置定位塊和定位槽，能夠對裝置本體起到定位作用，方便使用者對裝置本體進行安裝。

14、5、本實用新型通過設置第一通孔和第二通孔，分別能夠對固定塊和推板起到限位作用，方便使用者對固定塊和推板進行使用。

15、6、本實用新型通過設置彈簧，能夠對限位板起到復位作用，通過設置限位板，能夠對彈簧起到擠壓作用，通過設置固定塊，能夠對定位塊起到固定作用。

16、7、本實用新型通過設置控制板，能夠帶動滑桿移動，通過設置滑桿，能夠帶動固定塊進入活動槽的內腔，通過設置推板，能夠推動控制板移動。

技術特征：

1.一種用于安全監測的緊急報警裝置，包括安裝底座（1）和裝置本體（2），所述安裝底座（1）設置于裝置本體（2）的底部，其特征在于：所述裝置本體（2）底部的兩側均固定連接有定位塊（3），所述安裝底座（1）靠近定位塊（3）的一側開設有與定位塊（3）配合使用的定位槽（4），所述定位塊（3）和裝置本體（2）相對的一側均開設有活動槽（5），所述活動槽（5）內腔的底部設置有固定機構（6），所述定位槽（4）內腔的前側和后側均開設有與固定機構（6）配合使用的固定槽（7），所述活動槽（5）內腔的頂部設置有與固定機構（6）配合使用的控制機構（8）。

2.如權利要求1所述的一種用于安全監測的緊急報警裝置，其特征在于：所述固定機構（6）包括彈簧（601），所述彈簧（601）的兩側均固定連接有限位板（602），所述限位板（602）遠離彈簧（601）的一側固定連接有固定塊（603），所述固定塊（603）靠近固定槽（7）的一側貫穿定位塊（3）并延伸至固定槽（7）的內腔，所述固定塊（603）的頂部開設有與控制機構（8）配合使用的滑槽（604）。

3.如權利要求2所述的一種用于安全監測的緊急報警裝置，其特征在于：所述控制機構（8）包括控制板（801），所述控制板（801）底部的前側和后側均固定連接有與滑槽（604）配合使用的滑桿（802），右側所述控制板（801）的右側固定連接有推板（803），所述推板（803）的右側貫穿裝置本體（2）并延伸至裝置本體（2）的外側。

4.如權利要求1所述的一種用于安全監測的緊急報警裝置，其特征在于：所述定位塊（3）靠近定位槽（4）內壁的一側與定位槽（4）的內壁接觸。

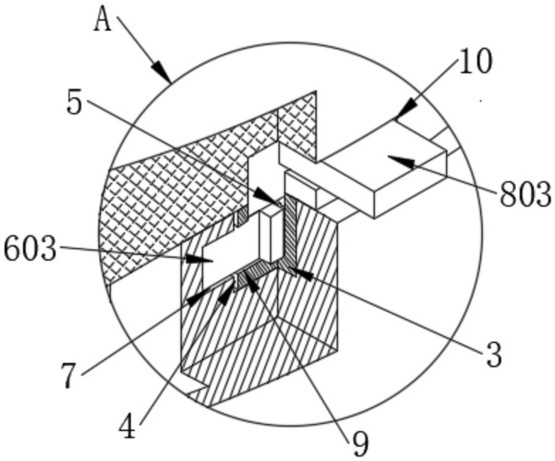

5.如權利要求3所述的一種用于安全監測的緊急報警裝置，其特征在于：所述活動槽（5）內腔的前側和后側均開設有與固定塊（603）配合使用的第一通孔（9），右側所述活動槽（5）內腔右側的頂部開設有與推板（803）配合使用的第二通孔（10）。

6.如權利要求2所述的一種用于安全監測的緊急報警裝置，其特征在于：所述彈簧（601）靠近活動槽（5）內壁一側的中端與活動槽（5）的內壁固定連接，所述限位板（602）靠近活動槽（5）內壁的一側與活動槽（5）的內壁接觸，所述固定塊（603）靠近固定槽（7）內壁的一側與固定槽（7）的內壁接觸。

7.如權利要求5所述的一種用于安全監測的緊急報警裝置，其特征在于：所述控制板（801）靠近活動槽（5）內壁的一側與活動槽（5）的內壁接觸，所述滑桿（802）靠近滑槽（604）內壁的一側與滑槽（604）的內壁接觸，所述推板（803）靠近第二通孔（10）內壁的一側與第二通孔（10）的內壁接觸。

技術總結
本技術公開了一種用于安全監測的緊急報警裝置，包括安裝底座和裝置本體，所述安裝底座設置于裝置本體的底部，所述裝置本體底部的兩側均固定連接有定位塊，所述安裝底座靠近定位塊的一側開設有與定位塊配合使用的定位槽，所述定位塊和裝置本體相對的一側均開設有活動槽，所述活動槽內腔的底部設置有固定機構。本技術通過設置固定機構、固定槽和控制機構的配合使用，推動推板，推板推動控制板在活動槽的內腔滑動，并通過滑桿帶動固定塊進入活動槽內腔的同時，固定塊通過限位板擠壓彈簧，解決了現有煙霧報警器在安裝時，大多是與安裝底座通過扭合的方式進行安裝的，使得煙霧報警器安裝的不夠牢固的問題。

技術研發人員：張宏興,張舞生,袁惠宏
受保護的技術使用者：深圳市小都實業集團有限公司
技術研發日：20240710
技術公布日：2025/4/24
