本技術涉及定位組件領域，尤其涉及一種便捷式定位組件。

背景技術：

1、定位器是一種用于確定物體位置的裝置，它基于信號傳輸和接收的原理工作。

2、而定位器由于內部含有蓄電模塊，在戶外長時間使用未得到電能補充時，則所放置位置在無電狀態下則不易再次尋找發現，進而降低了定位效果。

3、為解決上述問題，本申請中提出一種便捷式定位組件。

技術實現思路

1、(一)實用新型目的

2、為解決背景技術中存在的技術問題，本實用新型提出一種便捷式定位組件，本實用新型通過設有風動吸引件，增加定位放置后利于后續查找，增加定位效果。

3、(二)技術方案

4、為解決上述問題，本實用新型提供了一種便捷式定位組件，包括定位模塊，所述定位模塊上固定安裝有插桿；

5、所述插桿上可調設置有風動吸引件；

6、所述插桿的外周設有輔助支撐機構。

7、優選的，所述風動吸引件包括調節桿、緊固螺栓、安裝架和風動葉，所述調節桿的一端滑動伸入插桿的內部，所述緊固螺栓螺紋套接在插桿的內部，且插桿插入端壓緊調節桿，所述風動葉通過安裝架與調節桿固定連接。

8、優選的，所述風動葉上鑲嵌有反光鏡片。

9、優選的，所述輔助支撐機構包括輔助桿，所述插桿的外周開設有用于對輔助桿盛放的盛放槽，所述盛放槽通過轉軸與插桿的一端轉動連接，所述插桿的外周滑動套接有限位環，所述限位環上螺紋套接有限位螺栓。

10、優選的，所述輔助桿上鑲嵌有與插桿吸附的磁塊。

11、本實用新型的上述技術方案具有如下有益的技術效果：

12、將插桿插入至土壤內，起到了對整個組件進行定位的作用，將輔助桿旋轉出，以將限位環壓向旋出的輔助桿，使得輔助桿與地面接觸，起到了輔助支撐的作用，以增加支撐的穩定性，移出調節桿，起到了提高風動葉位置的作用，以提高高度，利于觀看，戶外有風時，則作用于風動葉旋轉，以帶動反光鏡片旋轉，增加被發現的可能。

技術特征：

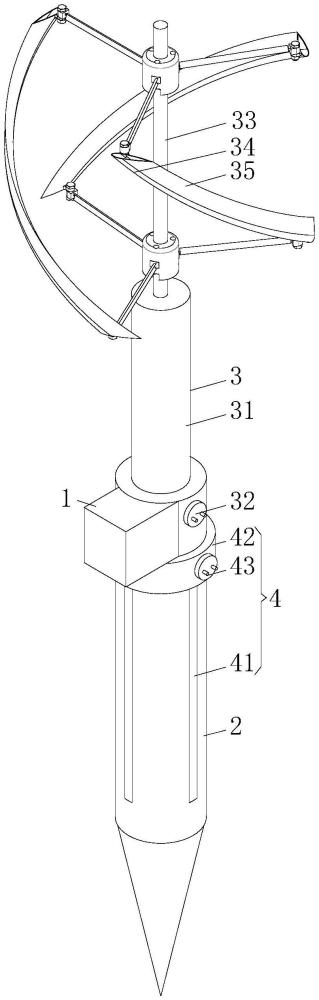

1.一種便捷式定位組件，包括定位模塊(1)，其特征在于：所述定位模塊(1)上固定安裝有插桿(2)；

2.根據權利要求1所述的一種便捷式定位組件，其特征在于，所述風動吸引件(3)包括調節桿(31)、緊固螺栓(32)、安裝架(33)和風動葉(34)，所述調節桿(31)的一端滑動伸入插桿(2)的內部，所述緊固螺栓(32)螺紋套接在插桿(2)的內部，且插桿(2)插入端壓緊調節桿(31)，所述風動葉(34)通過安裝架(33)與調節桿(31)固定連接。

3.根據權利要求2所述的一種便捷式定位組件，其特征在于，所述風動葉(34)上鑲嵌有反光鏡片(35)。

4.根據權利要求3所述的一種便捷式定位組件，其特征在于，所述輔助支撐機構(4)包括輔助桿(41)，所述插桿(2)的外周開設有用于對輔助桿(41)盛放的盛放槽，所述盛放槽通過轉軸與插桿(2)的一端轉動連接，所述插桿(2)的外周滑動套接有限位環(42)，所述限位環(42)上螺紋套接有限位螺栓(43)。

5.根據權利要求4所述的一種便捷式定位組件，其特征在于，所述輔助桿(41)上鑲嵌有與插桿(2)吸附的磁塊。

技術總結
本技術涉及定位組件技術領域，且公開了一種便捷式定位組件，包括定位模塊，所述定位模塊上固定安裝有插桿；所述插桿上可調設置有風動吸引件；所述插桿的外周設有輔助支撐機構。本技術提出一種便捷式定位組件，本技術通過設有風動吸引件，增加定位放置后利于后續查找，增加定位效果。

技術研發人員：王伯恒,丁俊,李華倫
受保護的技術使用者：深圳市智漢科技有限公司
技術研發日：20240723
技術公布日：2025/4/28
