本發明涉及電纜線路防護，具體為一種基于光纖震動監測的電纜線路防外力破壞裝置及其使用方法。

背景技術：

1、隨著城市建設的發展，城市電力系統也逐步發展完善，輸電線路是電力傳輸過程中必不可少的，輸電線纜是輸電線路過程中電力傳輸?shù)臉蛄海瑸榱斯?jié)約地上空間并提高電力輸送的安全性，現代城市要求地上空間無電力電纜線路，電力電纜入地成為唯一的選擇。

2、電力電纜面臨著來自各種外力破壞的威脅，如工程施工中的挖掘、機械碰撞，以及人為的惡意破壞等。這些外力破壞不僅會影響電力的正常供應，還可能引發嚴重的安全事故，嚴重危及電網安全和人民財產安全，由于電纜處于地面之下，對于電纜的防護監測難度也大大增加，由于缺少有效的監測預警手段，在線纜在受到外力破壞時，監控人員難以對破損區域進行有效及時的察覺，并且由于電纜具有較大的區域長度且處于地面之下，對于破損區域的排查確定工作十分困難，尤其對于無地面破損的隱性故障，排查工作將耗費巨大的人力物力，為此，提出一種基于光纖震動監測的電纜線路防外力破壞裝置及其使用方法。

技術實現思路

1、本發明的目的在于提供一種基于光纖震動監測的電纜線路防外力破壞裝置及其使用方法，以解決上述背景技術中提出的問題。

2、為實現上述目的，本發明提供如下技術方案：

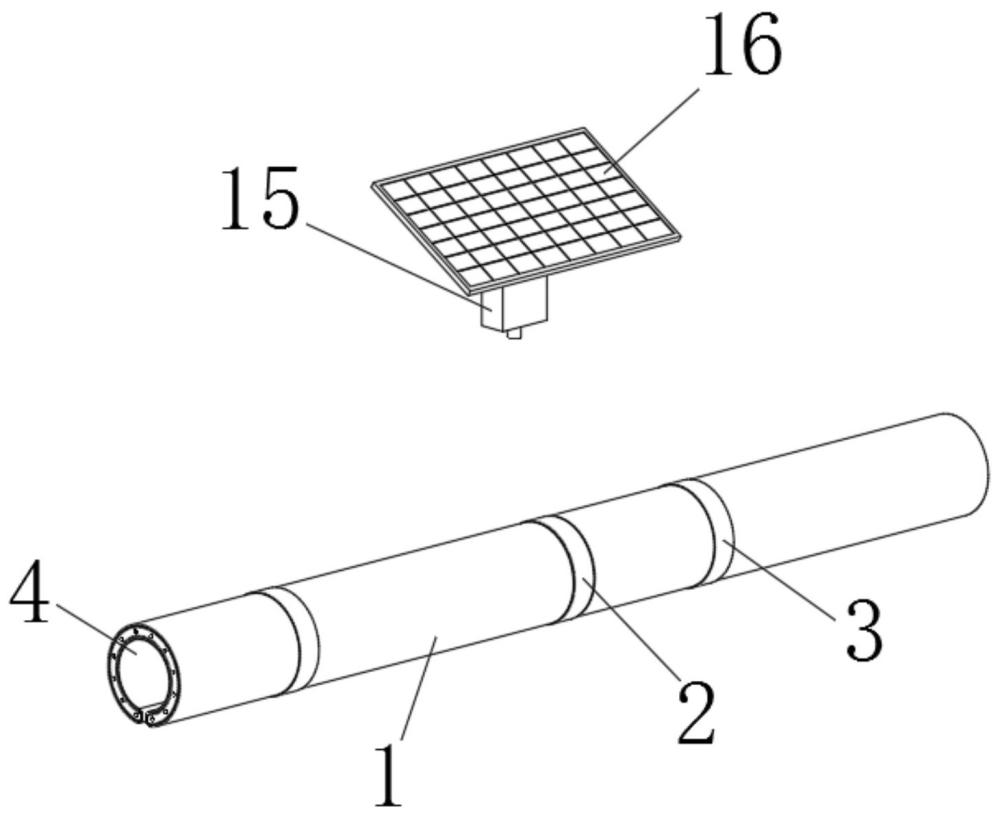

3、一種基于光纖震動監測的電纜線路防外力破壞裝置，包括防護監測機構和通訊機構，所述防護監測機構用于電纜的外部監測防護，所述防護監測機構包括電纜護套、監測環座和緊固抱環，所述電纜護套通過緊固抱環緊固套裝于電纜的外部，所述監測環座安裝于電纜護套的中部；

4、所述電纜護套的內部設置有破損檢測光纖、導光環套、耐磨護層、第一隔絕層、第二隔絕層和振動檢測光纖，所述導光環套通過第一隔絕層隔絕安裝于耐磨護層的內部，所述破損檢測光纖和振動檢測光纖均通過第二隔絕層隔絕安裝于導光環套的內部，所述監測環座的內部設置有光信號發生器、光信號接收器和光信號收發器；

5、所述通訊機構用于警報信息的遠程傳輸，所述通訊機構包括通訊箱座、光伏板體、無線通訊模塊和聲光報警結構，所述通訊箱座的內部設置有分析控制模塊。

6、作為優選，上述電纜護套的中部設置有安裝套孔，所述安裝套孔的下部設置有安裝開口，所述電纜護套通過安裝套孔套裝于電纜的上部。

7、作為優選，上述緊固抱環設置有多個，所述電纜護套的上部均勻設置有抱環安裝槽，所述緊固抱環緊密嵌合安裝于抱環安裝槽的內側。

8、作為優選，上述破損檢測光纖設置有多個，若干個所述破損檢測光纖呈圓周狀均勻分布安裝，所述振動檢測光纖安裝于導光環套的內部，所述第二隔絕層包覆安裝于破損檢測光纖和振動檢測光纖的外部，所述破損檢測光纖和振動檢測光纖通過第二隔絕層分隔固定包夾安裝于導光環套的內部。

9、作為優選，上述第一隔絕層一體包覆于導光環套的外部，所述耐磨護層一體固定包覆安裝于導光環套的外部。

10、作為優選，上述監測環座的內部設置有g(shù)ps定位模塊，所述監測環座固定連接于電纜護套的中部，所述光信號發生器和光信號接收器均設置有多個，所述光信號發生器和光信號接收器均呈圓周狀均勻安裝于監測環座的邊側，所述光信號發生器和光信號接收器交替間隔分布安裝，所述光信號收發器安裝于監測環座的邊側上部。

11、作為優選，上述光信號接收器與破損檢測光纖的分布位置相對應，所述破損檢測光纖的端部固定連通安裝于光信號接收器的信號接收端，所述光信號收發器的位置與振動檢測光纖相對應，所述振動檢測光纖端部與光信號收發器的接口端連接安裝，所述監測環座的邊側設置有通訊接口，所述通訊接口的內部嵌合插接有通訊接頭，所述通訊接頭的外部嵌合套裝有緊固旋套，所述通訊接頭通過緊固旋套緊固安裝于通訊接口的內側。

12、作為優選，上述通訊箱座的下部安裝有安裝支柱，所述通訊箱座通過安裝支柱固定安裝于地面的上部，所述分析模塊安裝于通訊箱座的內部，所述通訊接頭的后部設置有通訊接線，所述通訊接頭的端部與分析控制模塊電性連接。

13、作為優選，上述光伏板體通過支架安裝于通訊箱座的上部，所述通訊箱座的內部設置有鋰電池，所述無線通訊模塊安裝于通訊箱座的上部邊側，所述聲光報警結構安裝于通訊箱座的前部邊側，所述聲光報警結構包括揚聲器和警示燈。

14、本發明還提供一種基于光纖震動監測的電纜線路防外力破壞裝置的使用方法，包括以下步驟：

15、s1、電纜施工安裝，進行電纜施工安裝時，先進行電纜埋槽的開設施工，之后將電纜護套連同監測環座從電纜端頭處套裝在電纜的上部，根據檢測區域分布對電纜護套的位置進行調整，完成后通過安裝緊固抱環，利用緊固抱環的抱緊夾持作用完對電纜護套的安裝緊固，之后將電纜安裝進電纜埋槽的內部，安裝時保持電纜護套的開口側向下，之后進行通訊接頭連接緊固安裝與通訊接線的埋設安裝，之后填埋電纜埋槽，完成電纜的安裝操作；

16、s2、通訊機構安裝調試，完成電纜安裝后，在電纜埋設區域的地面上部選擇合適的安裝區域，之后通過地面開孔配合螺栓緊固完成安裝支柱的固定安裝，之后通訊箱座安裝在安裝支柱的上部，并進行通訊接線與供電線路的連接安裝，完成通訊機構的安裝，之后接通電源對通訊機構的功能與監測反饋信息進行調試；

17、s3、工作監測，正常監測作業時，在分析控制模塊的控制下，監測環座內的光信號收發器發出發射連續的激光束，激光束沿振動檢測光纖內的兩根光纖同步傳導，如果光纖沒有受到外界的擾動，如運動、聲波和觸動，或者兩根光纖同步受到相同的干擾，反射回的光不會發生變化，此時判斷線纜處于正常工作狀態，同時在分析控制模塊的控制下，監測環座內的光信號發生器周期性發射檢測光信號，檢測光信號沿導光環套傳導，受到第二隔絕層的遮蔽隔絕無法傳導進入破損檢測光纖，光信號接收器無法接收到光信號，分析控制模塊無法收到信號反饋，此時判斷線纜處于正常工作狀態；

18、當線纜受外力觸動時，經振動檢測光纖反射回光的波形將會發生變化，并產生干涉圖像，光檢測器可檢測到這一波形的變化，經分析控制模塊分析判定后，通過無線通訊模塊向檢測中心發送警報，并通過聲光報警結構發送聲光報警信息，當線纜受外力破壞損壞時，外力先與電纜護套接觸，當外力導致護套破損使破損檢測光纖外部的第二隔絕層破損時，由于破損檢測光纖外漏，經導光環套傳導的光信號經由外漏處進入破損檢測光纖，通過光信號接收器的接收檢測并將信息反饋到分析控制模塊，經分析控制模塊分析判定后，通過無線通訊模塊向檢測中心發送警報，并通過聲光報警結構發送聲光報警信息；

19、s4、定位計算，在完成報警信息判定后，當判定為異常振動時：經由光信號收發器接收的回返光信號信息，通過軟件對信號參數進行處理計算檢測出干擾強度與位置，振動源位置計算公式為：

20、l=1/2vt=ct/2n

21、v=c/n

22、式中：l為振動點位置到光信號收發器的距離；t為時延時間；c為真空中的光速；n為光纖纖芯的折射率；

23、當判定為電纜破損時：在分析控制模塊的控制下兩側的監測環座內的光信號發生器分別間隔交替發送定位檢測光信號，定位檢測光信號在導光環套傳導并在破損處進入破損檢測光纖，位于電纜護套分段兩側的監測環座分別對兩次的信號進行接收檢測，通過檢測信號到達兩側光信號接收器的時間，計算出破損處距離兩個監測環座的距離d1與d2；

24、d1的計算公式為：

25、d1=v*t1/2

26、式中：d1為破點距離第一個監測環座的線長距離；v為光信號在導光介質內的傳輸速度；t1為光信號傳輸?shù)降谝粋€監測環座的時間；

27、d2的計算公式為：

28、d2=v*t2/2

29、式中：d2為破點距離第二個監測環座的線長距離；v為光信號在導光介質內的傳輸速度；t2為光信號傳輸?shù)降诙€監測環座的時間；

30、s5、定位檢修，進行破點定位時，先根據監測環座內gps定位模塊提供的定位信息確定并標記破損段兩側監測環座的位置，之后根據計算出的距離d1與d2配合線纜的施工布局走向圖確定破點位置，對破點位置進行標記并通過設備對破點上部地面進行開挖，找到破點位置并對破損線纜與電纜護套進行修復或更換，完成檢修作業。

31、本發明采用以上技術方案與現有技術相比，具有以下技術效果：

32、本電纜防護裝置采用開口環套式的結構設置，電纜護套采用柔性材質，不受地形的高低、曲折、轉彎、折彎等地形環境的限制，具有良好的適應性，并且通過開口擴張可在一定直徑范圍內滿足不同尺寸電纜的安裝適配需求，電纜護套通過套裝安裝在電纜的上部，并利用緊固抱環完成電纜護套的緊固限位，不僅安裝方便而且通過電纜護套可提高電纜外部的外力防護能力，在外力沖擊時可對電纜進行有效的遮擋防護。

33、裝置采用雙重主動式的檢測預警方式，在電纜護套的內部設置有振動檢測光纖，利用光的干涉原理，對電纜外部所受的振動沖擊進行檢測定位，可為電纜提供振動評估預警，并通過具有導光特性的導光環套對破損檢測光纖進行一體包夾安裝，導光環套內通過光信號發生器周期發射檢測光信號，破損檢測光纖通過第二隔絕層包覆與導光環套阻光分隔安裝，破損檢測光纖通過光信號接收器周期檢測，當電纜受外力損壞，破損檢測光纖外部的第二隔絕層發生破損使破損檢測光纖外漏，經導光環套傳導的光信號經由外漏處進入破損檢測光纖，通過光信號接收器檢測，可實現對電纜破損信息的主動識別預警，可在電纜破損第一時間發出報警信息，通過雙重檢測防護可實現對電纜的及時有效監測反饋預警。

34、檢測破損信息后，檢測光信號經由破損點進入破損檢測光纖，通過檢測信號到達兩側光信號接收器的時間，可精準計算出破損處距離監測環座的距離信息，配合gps定位標記可迅速精準的找到電纜的破損位置，無需對地面進行過多的開挖尋找即可精準確定破損位置，使電纜的排查檢修難度大大降低并可節約大量的人力物力。
