本發明涉及一種清洗設備，具體地說是一種柄管鍍前清洗機的移動退磁壓板組件，屬于機械部件加工處理技術領域。

背景技術：

柄管是許多機械設備中常用的零部件，現在的的柄管上一般鍍覆有涂層，為了提高鍍覆質量，柄管鍍前需要進行清洗，現在的柄管清洗多是采用手工進行，清洗不方便，清洗液多次反復使用，清洗效果不佳，從而影響到柄管成品的質量。另外，柄管在鍍前通常需要進行退磁處理，而現有的退磁操作跟清洗操作都是分開的，需要有獨立的設備和操作人員，這些都大大影響到生產效率，導致生產成本高。為此，申請人研發了一種集柄管清洗功能與退磁功能與一體的柄管鍍前清洗機。

技術實現要素：

本發明的目的在于克服現有技術中存在的不足，提供一種柄管鍍前清洗機的移動退磁壓板組件，其結構緊湊、設計合理，用于在柄管鍍前對柄管進行退磁處理，保證柄管成品的加工質量，并且能夠大大減輕勞動強度，降低生產成本。

按照本發明提供的技術方案：柄管鍍前清洗機的移動退磁壓板組件，其特征在于：包括退磁導向板、退磁導向套、退磁壓板固定板和退磁壓板，所述退磁導向套固定安裝在退磁導向板上，退磁導向套滑動套裝在退磁導向軸上，所述退磁壓板固定板固定在退磁導向板上，所述退磁壓板固定安裝在退磁壓板固定板上，退磁壓板用于定位柄管上端。

作為本發明的進一步改進，所述退磁壓板下端設為尖頭。

作為本發明的進一步改進，所述退磁壓板下端尖頭的角度為90°。

作為本發明的進一步改進，所述退磁導向板上設有退磁導向套安裝孔，所述退磁導向套安裝在退磁導向套安裝孔內并固定。

作為本發明的進一步改進，所述退磁導向套安裝孔的內周邊沿設有外半螺釘孔，所述退磁導向套的外周邊沿設有內半螺釘孔，外半螺釘孔與內半螺釘孔對拼組成完整螺釘孔并安裝有緊定螺釘。

本發明與現有技術相比，具有如下優點：本發明結構緊湊、設計合理，用于在柄管鍍前對柄管進行退磁處理，保證柄管成品的加工質量，并且能夠大大減輕勞動強度，降低生產成本。

附圖說明

圖1為本發明實施例的結構主視圖。

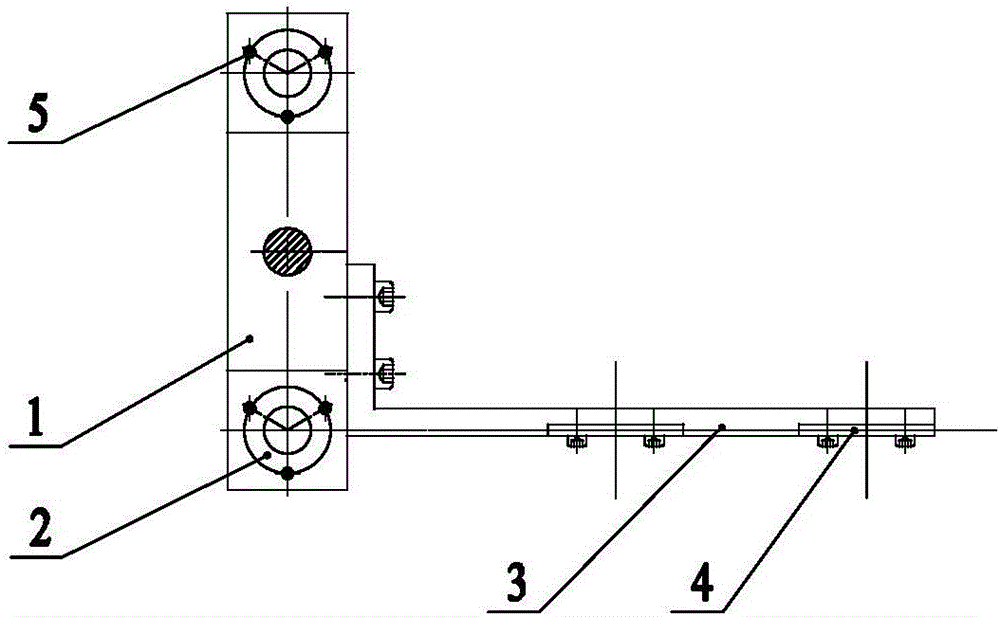

圖2為圖1中的俯視圖。

具體實施方式

下面結合具體附圖和實施例對本發明作進一步說明。

如圖所示：實施例中的柄管鍍前清洗機的移動退磁壓板組件主要由退磁導向板1、退磁導向套2、退磁壓板固定板3和退磁壓板4組成，所述退磁導向套2固定安裝在退磁導向板1上，退磁導向套2滑動套裝在退磁導向軸2上，所述退磁壓板固定板3固定在退磁導向板1上，所述退磁壓板4固定安裝在退磁壓板固定板3上，所述退磁壓板4用于定位柄管上端。

如圖1、圖2所示，本實施例中，所述退磁壓板4下端優選設為尖頭，退磁壓板4下端尖頭的角度為90°。

如圖1、圖2所示，本實施例中，所述退磁導向板1上設有退磁導向套安裝孔，所述退磁導向套2安裝在退磁導向套安裝孔內并固定。所述退磁導向套安裝孔的內周邊沿設有外半螺釘孔，所述退磁導向套2的外周邊沿設有內半螺釘孔，外半螺釘孔與內半螺釘孔對拼組成完整螺釘孔并安裝有緊定螺釘5。
