本發明涉及電工排插領域，尤其涉及一種顛覆傳統的圓盤形倒置排插。

背景技術：

當今世界，電工排插是最為天下民眾熟知和使用場合最為廣泛且歷史相對久遠的電工產品。截至今日，所有排插品牌出品的產品AC插孔均為朝上

眾所周知，AC插孔朝上的排插既怕積灰塵又怕雨水噴濺，既不方便工作狀態中擦洗又不安全。不安全特指對活潑好動兒童群體生命安全的潛在傷害，不安全還特指在夏季雨天飄進窗內的雨水會淋濕窗內附近正在工作的排插造成短路，在日常生活工作中都難免發生因清洗地板或不小心打翻水杯而使水噴濺到排插上的情景。

技術實現要素：

本發明的目的就是為了顛覆傳統排插“不安全、不美觀且帶電擦洗灰塵存在安全隱患”的諸多弊端，為廣大民眾提供“安全、美麗、時尚、品位、文明”產品價值觀的全新排插產品解決方案，滿足日益重視生活品位中高端消費民眾的精神文化需求；并提供排插整體結構根本性變革設計，既排插內部無需導線錫焊工藝環節并滿足無人化自動機械手裝配工藝抓取要求，真正實現排插生產企業智能制造轉型升級根本性跨躍，促進電工排插產業跟上時代步伐。

本發明的目的是通過以下技術方案來實現的。

一種顛覆傳統的圓盤形倒置排插，包括殼體、包括殼體正下方絕緣底蓋板和電源線，所述殼體與傳統排插殼體截然不同，所述殼體上端面及圓周均無AC插孔，本發明AC插孔是設置在所述殼體正下方絕緣底蓋板110上，既AC插孔朝下；還包括所述電源線與傳統排插電源線截然不同，本發明所述電源線是雙插頭電源線；在所述殼體圓周墻根處設置有若干個半圓形拱門50用于電源線通道，還包括在所述殼體內設有三條獨具特色一體化銅套火線60、保護地70及零線80，所述火線銅套60、保護地銅套70及零線銅套80被設置在所述殼體內的絕緣圍墻90所隔離，所述絕緣圍墻90與所述絕緣底蓋板110是一體化注塑成型的，還包括所述雙頭電源線一側插頭30可以由所述任意拱門50方位插入本發明排插。

本發明一種顛覆傳統的圓盤形倒置排插，大道至簡的為廣大民眾提供“安全、美麗、時尚、品位、文明”產品價值觀的全新結構產品解決方案，本發明獨具特色雙插頭電源線和特色一體化銅套設計可以方便廣大用戶自行選擇所需長度電源線，使得企業減少因不同線長而造成的產品整機規格過多，并滿足無人化生產線自動機械手裝配工藝要求，真正實現排插生產企業智能制造轉型升級根本性跨躍，促進電工排插產業跟上時代步伐。

附圖說明

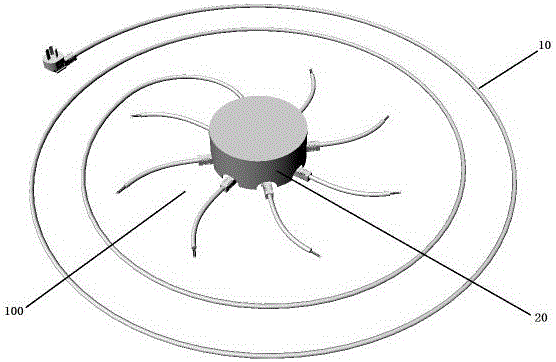

圖1、圖2、圖3為本發明實施例的外觀圖。

圖4、圖5為本發明實施例的透視圖。

圖6、圖7、圖8為本發明實施例的結構分解圖。

圖9為本發明實施例的特色一體化銅套保護地70結構圖。

圖10為本發明實施例的特色一體化銅套火線60、零線80結構圖。

圖11為本發明實施例的絕緣墻90結構圖。

圖12、圖13為本發明實施例的下蓋板110結構圖。

圖14為本發明實施例的絕緣墻90與下蓋板110結合圖。

具體實施方式

下面結合實施例及附圖對本發明作進一步詳細的描述，但本發明的實施方式不限于此。

請同時參閱圖1、圖2、圖3、圖4、圖5、圖6、圖7、圖8、圖9、圖10、圖11、圖12、圖13、圖14，其中：圖1、圖2、圖3為本發明實施例的外觀圖；圖4、圖5為本發明實施例的透視圖；圖6、圖7、圖8為本發明實施例的結構分解圖；圖9為本發明實施例的特色一體化銅套保護地70結構圖；圖10為本發明實施例的特色一體化銅套火線60、零線80結構圖；圖11為本發明實施例的絕緣墻90結構圖；圖12、圖13為本發明實施例的下蓋板110結構圖；圖14為本發明實施例的絕緣墻90與下蓋板110結合圖。

一種顛覆傳統的圓盤形倒置排插100包括：包括殼體20和電源線10，所述殼體20與傳統排插殼體截然相反，既插孔朝下；所述電源線10與傳統電源線不同，是在傳統電源線基礎上增設第二插頭30，因此所述電源線是一條雙頭電源線。還包括在所述殼體20上設置了半圓形拱門50、120、130。在所述殼體內設有三條特色一體化銅套火線60、保護地70及零線80。所述火線銅套60、保護地銅套70及零線銅套80被設置在所述殼體內的絕緣圍墻90所隔離。所述殼體正下方設置絕緣蓋板110，所述絕緣圍墻90與所述絕緣蓋板110是一體化注塑的。還包括所述雙頭電源線一側插頭30可以由所述拱門50處任意位置插入本發明排插。

本發明一種顛覆傳統的圓盤形倒置排插100，大道至簡的為廣大民眾提供“安全、美麗、時尚、品位、文明”價值觀主張產品解決方案，本發明獨具特色雙頭電源線和特色一體化銅套設計可以方便廣大用戶根據具體使用場景自行選擇不同線長的電源線，而企業也減少了過多整機規格，極大增加用戶和企業的靈活性，并滿足無人化生產線自動機械手裝配工藝要求，真正實現排插生產企業智能制造轉型升級根本性跨躍，促進電工排插產業跟上時代步伐。

以上所述實施例是本發明較佳的實施方式，但本發明的實施方式并不受上述實施例的限制，任何其他未背離本發明述求實質精神原理所作的簡化、合并、替代、修飾、組合、改變，均視為等效的置換方式，均包含在本發明保護范圍之內。
