本實用新型涉及一種磁芯及具該磁芯的電感器。

背景技術：

通常采取直接焊接或用粘合劑的方式來組合分體式的磁芯，直接焊接會導致磁路連接，造成磁路短路，增大渦流損耗，從而需要增大磁芯體積來防止磁飽和現象出現，而粘貼組合磁芯，由于長期運行中，因溫度易導致粘合劑老化，影響使用。

技術實現要素：

有鑒于此，有必要提供一種避免上述問題的磁芯及具有該磁芯的電感器。

一種磁芯，其包括至少兩個芯塊，所述磁芯還包括緊固帶及連接件，所述緊固帶為鋼帶，所述緊固帶繞設于所述至少兩個芯塊的外側面上并與所述連接件連接，進而將所述至少兩個芯塊連接形成一個磁芯整體。

進一步地，所述連接件為一卡扣，所述卡扣裝設于所述緊固帶，所述緊固帶的一端穿設于所述卡扣并與所述卡扣卡持相接。

進一步地，所述緊固帶上設有若干卡合部，所述連接件為設于所述緊固帶上的凸起，所述凸起與其中一卡合部卡持相接。

進一步地，所述緊固帶的兩端均上設有若干通孔，所述連接件包括螺栓及螺母，所述螺栓穿過所述緊固帶的對應通孔，并通過所述螺母將所述緊固帶鎖緊于所述至少兩個芯塊上。

進一步地，每個芯塊的外側壁上設有容納槽，所述緊固帶收容于所述容納槽內。

進一步地，所述磁芯為環形。

進一步地，每個芯塊的端面為接合面，相鄰芯塊之間的接合面相對設置，相鄰芯塊的接合面之間設有隔離板。

進一步地，所述緊固帶由不導磁的鋼帶制成。

進一步地，所述磁芯包括頂面、底面及側面，所述側面連接于所述頂面及所述側面之間，所述緊固帶繞設于所述側面上，所述緊固帶的寬度小于所述側面的高度。

一種電感器，其包括磁芯及纏繞在所述磁芯上的繞組，所述磁芯包括至少兩個芯塊，所述磁芯還包括緊固帶及連接件，所述緊固帶為鋼帶，所述緊固帶繞設于所述至少兩個芯塊的外側面上并與所述連接件連接，進而將所述至少兩個芯塊連接形成一個磁芯整體。

相對于現有技術，本實用新型提供的磁芯及具該磁芯的電感器，所述緊固帶箍在至少兩個芯塊的外側面，進而將所述至少兩個芯塊連接形成一個磁芯整體，從而提高磁芯的產品性能和壽命，又避免產品松動導致氣隙變化而導致產品燒毀現象出現。

附圖說明

圖1是本實用新型第一實施方式的電感器的立體示意圖。

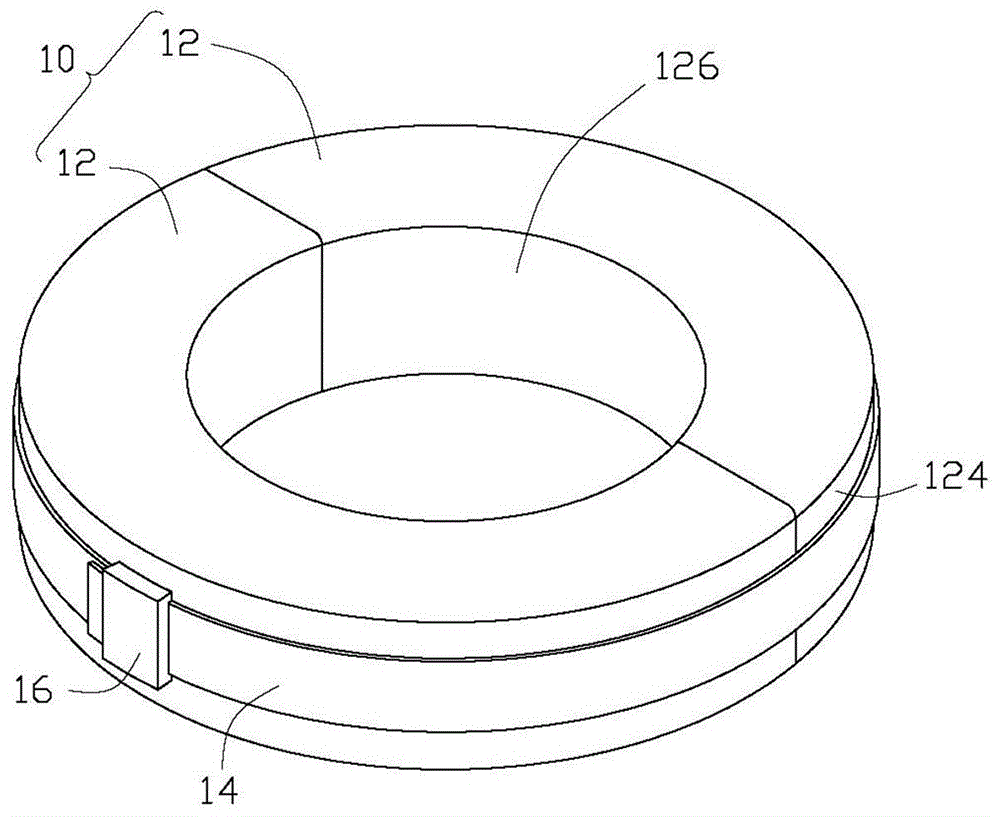

圖2是圖1的電感器的磁芯的立體示意圖。

圖3是本實用新型第二實施方式的緊固帶及連接件的立體示意圖。

圖4是本實用新型第三實施方式的緊固帶及連接件的立體示意圖。

主要元件符號說明

電感器 100

磁芯 10

繞組 20

芯塊 12

外側面 124

內側面 126

緊固帶 14、34

卡合部 542

連接件 16、36、56

第一通孔 362

第二通孔 364

限定部 365

螺栓 562

螺母 564

如下具體實施方式將結合上述附圖進一步說明本實用新型。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例?；诒緦嵱眯滦椭械膶嵤├?，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。在不沖突的情況下，下述的實施例及實施例中的特征可以相互組合。

需要說明的是，在本實用新型中，當一個組件被認為是與另一個組件“相連”時，它可以是與另一個組件直接相連，也可以是通過居中組件與另一個組件間接相連。

除非另有定義，本文所使用的所有的技術和科學術語與屬于本實用新型的技術領域的技術人員通常理解的含義相同。本文中在本實用新型的說明書中所使用的術語只是為了描述具體的實施例的目的，不是旨在于限制本實用新型。

請參閱圖1所示，本實用新型第一實施方式提供一種電感器100，其包括磁芯10及纏繞在所述磁芯10上的繞組20。

請參閱圖2所示，所述磁芯10大致呈圓環狀，所述磁芯10包括兩個芯塊12、緊固帶14及連接件16。

所述芯塊12大致呈半圓環狀，其包括接合面(圖未示)、外側面124及內側面126。所述接合面位于所述芯塊12的端面，其大致呈方形。所述接合面連接于所述外側面124及所述內側面126之間。兩個芯塊12的接合面相對設置。

所述緊固帶14繞設于所述兩個芯塊12上并與所述連接件16連接，以形成一個環形的箍帶包裹在所述兩個芯塊12的外側面124上，進而將所述兩個芯塊12連接形成一個磁芯整體。

所述緊固帶14為鋼帶，本實施方式中，所述緊固帶14由不導磁的鋼帶制成。所述連接件16為卡扣，所述緊固帶14繞設于兩個芯塊12的外側面124上并與所述連接件16卡扣連接?？梢岳斫?，所述緊固帶14的一端可以間隔設有凸條(圖未示)，所述緊固帶14穿設于所述連接件16，所述緊固帶14設有凸條的一端穿設于所述連接件16并與所述卡扣卡持相接，所述緊固帶14能夠依據所述磁芯10的尺寸進行調整。所述緊固帶14箍在芯塊12的外側面124，進而將兩個芯塊12連接形成一個磁芯整體，從而提高所述磁芯10的產品性能和壽命，又避免產品松動導致氣隙變化而導致產品燒毀現象出現?？梢岳斫?，所述緊固帶14可以由其它材料制成，如尼龍扎帶，其只需滿足將兩個芯塊12緊固連接形成一個整體。

組裝時，將兩個芯塊12的接合面相對對接，將所述緊固帶14穿設于所述連接件16并與所述連接件16卡扣連接，進而防止兩個半環形的芯塊12分離，且保持磁芯10的完整性。所述繞組20纏繞在環形磁芯10的內側面126及外側面124，通過調整環形磁芯10上所繞繞組20的數量就可以方便的調整電感器100的電感值。

可以理解，所述芯塊12的外側面124上可以設半環形的容納槽(圖未示)，兩個芯塊12組裝于一起時，兩個半環形的容納槽組成一個環形的容 納槽，所述緊固帶14容納于所述容納槽內，方便組裝時對所述緊固帶14進行定位。

可以理解，所述芯塊12的數目可以為兩個以上，如三個，其中一個芯塊12的接合面與其相鄰芯塊12的接合面相對設置；所述磁芯10不限定為圓環形，其可以為其它形狀，如中空的長方體；所述接合面可以為圓形等形狀。

可以理解，相鄰芯塊12之間的接合面相對設置，相鄰芯塊12的接合面之間設有非金屬材料制成的隔離板(圖未示)，以避免磁短路現象，降低消耗。

本實用新型第二實施例提供一種電感器，其結構與第一實施例中的電感器100結構相似，請參閱圖3所示，其不同在于，所述連接件36的結構。所述連接件36為卡扣，所述連接件36大致呈框體狀。所述連接件36上間隔設有第一通孔362及第二通孔364。所述連接件36的一端與所述緊固帶34的一端固定相接。所述第一通孔362遠離所述緊固帶34設置。所述緊固帶34遠離與所述連接件36連接的一端穿設于所述第一通孔362及所述第二通孔364進而與所述連接件36能夠調節地扣合于一起。將緊固帶34繞設于兩個芯塊(圖未示)的外側面上，所述緊固帶34從所述連接件36朝向所述芯塊一側進入所述第一通孔362，并穿設于所述第二通孔364到達所述緊固帶34朝向所述芯塊的一側。所述連接件36上還設置一限定部365，所述限定部365與所述第一通孔362遠離所述第二通孔364的邊緣活動連接，用以避免在所述緊固帶34扣合于所述連接件36時會發生松動的情況。當所述緊固帶34扣合于所述連接件36時，將所述限定部365朝向所述緊固帶34扳動直至與所述緊固帶34相抵。

本實用新型第三實施例提供一種電感器，其結構與第一實施例中的電感器100結構相似，如圖4所示，其不同在于，緊固帶54的兩端上均設有若干卡合部542，所述卡合部542為通孔，所述連接件56包括螺栓562及螺母564，所述緊固帶54繞設包裹于兩個芯塊(圖未示)的外側面時，所述螺栓 562穿過所述緊固帶54的對應通孔，并通過所述螺母564將所述緊固帶54鎖緊于所述兩個芯塊上?？梢岳斫?，緊固帶54上的若干卡合部542可以為卡持凹陷，所述連接件56為設于所述緊固帶54上的凸起，所述緊固帶54繞設包裹于兩個芯塊時，所述凸起與其中一卡合部卡持相接。

可以理解的是，本領域技術人員還可在本實用新型精神內做其它變化等用在本實用新型的設計，只要其不偏離本實用新型的技術效果均可。這些依據本實用新型精神所做的變化，都應包含在本實用新型所要求保護的范圍之內。
