本實用新型屬于照明器材技術領域，尤其是涉及一種便攜式照明燈的電源線。

背景技術：

現有便攜式照明燈(如手電筒、戶外頭燈等)一般使用蓄電池供電，其內部的電源線主要用于連接各元器件或電路板，通過電源線可以給蓄電池充電并放電給電燈，從而實現便攜照明的功能，但該電源線只能供照明燈內部電路使用，照明燈內部存儲的電量也只能供給照明，使用功能簡單。現在越來越多的使用者希望便攜式照明燈內存儲的電量在一定情況下能為手機、iPad、MP4等外部電子設備充電，使得照明燈同時兼備照明和為外部電子設備充電的功能，以備在缺乏電量時臨時為這些外部電子設備供電。

技術實現要素：

本實用新型所要解決的技術問題在于提供一種便攜式照明燈的電源線，旨在解決現有便攜式照明燈不能給其他外部電子設備供電的問題。

為了解決上述技術問題，本實用新型公開了如下技術方案：一種便攜式照明燈的電源線，包括有：

一本體，為絕緣體；

一第一插口，固定設置在所述本體上，且所述第一插口引出有一第一電源線；

至少一第二插口，固定設置在所述本體上，且所述第二插口引出有一第二電源線。

進一步地，所述第一電源線連接照明燈的充電電路，所述第二電源線連接照明燈的放電電路。

進一步地，所述第一插口上設有一塑膠保護套，所述第二插口上設有一金屬保護套。

進一步地，所述第二插口還引出有一第三電源線，所述第三電源線連接照明燈的電燈驅動電路。

進一步地，所述第一插口為Micro USB插口。

進一步地，所述第二插口為USB插口。

進一步地，所述第一電源線的正極引線與所述Micro USB插口的電源正極引腳電性連接，負極引線與該Micro USB插口的接地引腳電性連接。

進一步地，所述第二電源線的正極引線與所述USB插口的電源正極引腳電性連接，負極引線與該USB插口的接地引腳電性連接。

進一步地，所述第三電源線的正極引線與所述USB插口的電源正極引腳電性連接，負極引線與該USB插口的接地引腳電性連接。

本實用新型的有益技術效果是：一種便攜式照明燈的電源線包括本體、第一插口、第二插口、第一電源線、第二電源線，所述第一插口及第二插口固定設置在所述本體上，所述第一電源線及第二電源線與所述第一插口及第二插口連接，又與照明燈內部的充電電路及放電電路連接，使用該電源線既可以給照明燈充電供給照明使用，又可以將照明燈內存儲的電量給手機、iPad、MP4等外部電子設備充電，集充電和放電功能為一體。該電源線結構簡單、使用方便，且有效地解決了現有便攜式照明燈不能給外部電子設備供電的問題，滿足人們的需求。

附圖說明

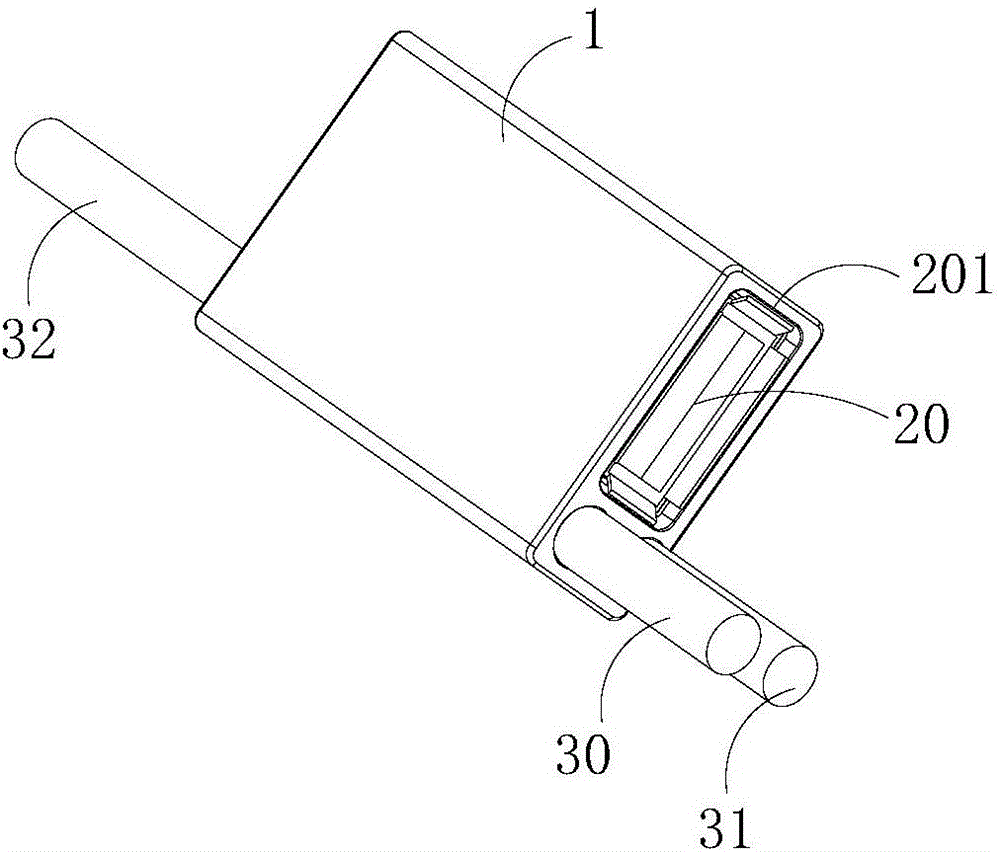

圖1是本實用新型實施例1的一結構圖；

圖2是本實用新型實施例1的另一結構圖；

圖3是本實用新型實施例1內部及外部電路的連接結構圖；

圖4是本實用新型實施例2的一結構圖；

圖5是本實用新型實施例2的另一結構圖；

圖6是本實用新型實施例2內部及外部電路的連接結構圖。

具體實施方式

為了更充分理解本實用新型的技術內容，下面結合示意圖對本實用新型的技術方案進一步介紹和說明，但不局限于此。

本實用新型所述的便攜式照明燈的電源線包括有一本體、一第一插口、至少一第二插口、一第一電源線及一第二電源線。在實際應用中，第一插口可選用Micro USB插口，第二插口可選用USB插口。

如圖1、圖2所示的本實用新型實施例1的結構圖，該便攜式照明燈的電源線包括一本體1、一Micro USB插口10、一USB插口20、一第一電源線30、一第二電源線31及一第三電源線32。具體地，本體1為絕緣體，用于排布、固定和保護該電源線上的各個部件；Micro USB插口10固定設置在本體1上且引出第一電源線30，該第一電源線30連接照明燈的充電電路40；USB插口20固定設置在本體1上且引出第二電源線31和第三電源線32，該第二電源線31連接照明燈的放電電路50，該第三電源線32連接照明燈的電燈驅動電路70。

優選地，Micro USB插口10上設有一塑膠保護套101，USB插口20上設有一金屬保護套201。

圖3提供了實施例1的本體1內部各個部件的連接及該電源線與照明燈內的其他電路連接的結構圖。具體地，在本體1內，第一電源線30的正極引線與Micro USB插口10的電源正極引腳電性連接，負極引線與該Micro USB插口10的接地引腳電性連接；第二電源線31的正極引線與USB插口20的電源正極引腳電性連接，負極引線與該USB插口20的接地引腳電性連接；第三電源線32的正極引線與USB插口20的電源正極引腳電性連接，負極引線與該USB插口20的接地引腳電性連接。

在本體1外，如圖3所示該電源線與照明燈內的其他電路的具體連接方式，第一電源線30與照明燈的充電電路40的輸入端電性連接，充電電路40的輸出端與照明燈的充電電池60的輸入端電性連接，充電電池60的輸出端與照明燈的放電電路50的輸入端電性連接，放電電路50的輸出端與第二電源線31電性連接，由此該電源線與照明燈的充電電路40及放電電路50完成連接。此外，為直接在電路中實現照明功能，USB插口20引出的第三電源線32連接電燈驅動電路70的輸入端，電燈驅動電路70的輸出端至少連接一電燈80。此時，充電電池60同時放電給電燈驅動電路70及USB插口20，既可以點亮電燈80，又可以為外部電子設備充電。

使用該便攜式照明燈時，先給照明燈充電，充電時將適配的充電器的Micro USB插頭插在便攜式照明燈的Micro USB插口10上，然后將充電器插在普通家用電路插座上進行充電，充電完成后，打開照明開關，即可實現照明功能。充電后，若需要給手機、iPad、MP4等外部電子設備充電，只需要在該照明燈與外部電子設備之間連接一數據線，即將外部電子設備的數據線的USB插頭端插入便攜式照明燈的USB插口20中，另一端插頭插入外部電子設備的充電插口，即可進行充電。

圖4和圖5是本實用新型實施例2的結構圖，該便攜式照明燈的電源線包括有一本體1、一Micro USB插口10、二USB插口20、20’、一第一電源線30及一第二電源線31。具體地，本體1為絕緣體，用于排布、固定和保護該電源線上的各個部件，Micro USB插口10、USB插口20及USB插口20'均固定設置在本體1上，Micro USB插口10引出第一電源線30，USB插口20引出第二電源線31且并聯連接USB插口20'，USB插口20與USB插口20’之間并聯連接的電源線置于本體1內。

優選地，Micro USB插口10上設有一塑膠保護套101，USB插口20及USB插口20'上分別設有一金屬保護套201及金屬保護套201’。

圖6提供了實施例2的本體1內部各個部件的連接及該電源線與照明燈內的其他電路連接的結構圖。其中，Micro USB插口10、USB插口20與第一電源線30、第二電源線31的電路連接方式與上述實施例1的電路連接方式相同，詳細請看實施例1，在此不再贅述。與實施例1不同的是，實施例2中USB插口20未引出有一第三電源線32，而是在USB插口20上并聯一USB插口20'，具體如圖所示，USB插口20'的電源正極引腳連接到USB插口20的電源正極引腳，USB插口20'的接地引腳連接到USB插口20的接地引腳，連接好后，USB插口20及USB插口20'均可實現放電功能。在其他實施例中，電路中可以并聯更多的USB插口，便于給多個外部電子設備使用。

如圖4、圖5和圖6所示的實施例2中，由于便攜式照明燈的電源線并不直接通過一第三電源線32連接一電燈驅動電路70，該電源線裝置后不能直接為電燈80供電。為實現照明功能，該實施例需要外設一數據線(圖中未示出)，用于連接該電源線與電燈驅動電路70。具體地，數據線一端的插頭與照明燈的電源線中的一USB插口連接，另一端插頭連接電燈驅動電路70，所以在該電燈驅動電路70中配置一與該數據線插頭相匹配的插口，從而連接電路，實際應用中，電燈驅動電路70的插口及數據線可以根據實際情況配置。例如，當數據線一端插頭為USB插頭，另一端插頭為Micro USB插頭時，數據線的USB插頭插入照明燈的電源線中的一USB插口，該數據線的Micro USB插頭插入電燈驅動電路70的插口，所以電燈驅動電路70的插口應配置成與該數據線Micro USB插頭相匹配的Micro USB插口。使用時，用數據線連接好連接照明燈的電源線與電燈驅動電路70，打開開關，即可驅動電燈80發亮。

使用該便攜式照明燈時，先給照明燈充電，具體充電方式與實施例1的方式相同，充電完成后，如需要實現照明功能，將照明燈的數據線一端插頭插入照明燈的一USB插口中，另一端插頭插入電燈驅動電路70上的插口中，打開照明開關，即可實現照明功能。此時若同時需要給外部電子設備充電，只需要將外部電子設備的數據線一端插頭插入空置的USB插口中，另一端插頭插入外部電子設備的充電插口，即可進行充電。

本實用新型的方案中，便攜式照明燈的電源線上開設有用于充電和放電的插口，這些插口與照明燈相應的充電電路或放電電路連接，既可以給照明燈充電用于照明，又能給手機、iPad、MP4等外部電子設備充電，安裝有該電源線的照明燈集充放電功能為一體，整體操作簡單、使用方便、用途廣。

上述優選實施方式應視為本申請方案實施方式的舉例說明，凡與本申請方案雷同、近似或以此為基礎作出的技術推演、替換、改進等，均應視為本專利的保護范圍。
