本實用新型涉及一種汽車零件，尤其涉及一種汽車電路改裝所用的萬用插頭。

背景技術：

改革開放以來，我國的經濟取得了進一步發展，人們的生活水平得到不斷改善，并處于不斷提高階段，與此同時，各大類型的汽車產品開始走進人們生活，并成為生活消費當中的一個重要內容。隨著汽車產品使用力度不斷加大，人們開始對汽車消費提出新的要求，關于汽車的個性化需求也逐漸萌生出來。近幾十年來，汽車改裝行業也逐漸起步，在汽車市場開始占據重要發展地位，像上海、廣州、深圳等經濟開發區的汽車改裝行業規模發展迅速，大部分都出現了汽車改裝店面。然而，汽車改裝行業現狀不容樂觀，像給汽車加裝防盜器，自動升窗器，GPS定位等，隨意的一個修理店都可以完成改裝，不屬于原廠的汽車電子設備都需要破線來完成安裝，改裝的技術層次不齊，造成嚴重的人身及財產危害。加裝防盜器，自動升窗器，GPS定位等都需要破壞車輛原來的線路，切斷原裝的線路然后再連上新的線路，由于操作人員技術良莠不齊，新加的線路縱橫交錯，要是線路破皮以后包裝不結實，很容易出現故障，因線路雜亂不好判斷，重者電膠帶軟化脫落造成電線裸露打火引起車輛自燃，造成財產損失，嚴重的甚至威脅人身安全。針對這種情況，我設計的一款汽車電路改裝萬用插頭，可以直接連接汽車原有插頭，省去了破皮剪線以及電膠帶的包扎。本電路改裝萬用插頭連接方便可靠，穩定不易脫落，在小功率用電器下使用，也支持低功耗電器與信號線使用，采用分體式尾部連接，一插即用，方便多款車輛改裝使用，包括電動車、摩托車、轎車、貨車、客車、工程車、特種車輛的等車輛。

技術實現要素：

本實用新型在于提供一種汽車電路改裝所用的萬用插頭，以解決背景技術中所存在的缺點與不足。

本實用新型所解決的技術問題采用以下技術方案來實現：

汽車電路改裝萬用插頭，其特征在于，該萬用插頭由絕緣塑料外殼及與新接電源線連接的金屬片組裝構成，所述的塑料外殼為上、下兩半部分拼裝而成的方形中空腔體，其上半部分的下側面開有一條自塑料外殼一端延伸至另一端的凹槽，所述的金屬片為方形片狀結構，金屬片的一端卡接在塑料外殼下半部分的上側面，且金屬片的該端端部與新接電源線連接，金屬片的另一端下側面設置有一個向外凸起的彈性片。

對于本實用新型，所述金屬片與新接電源線的連接方式為焊接。

對于本實用新型，所述彈性片的一端與金屬片一體成型連接，彈性片在金屬片上的對應位置開有一條配套的缺口。

對于本實用新型，所述塑料外殼上、下兩半部分的連接采用卡接拼裝對接：其對接面的一側邊沿卡接，另一側邊沿采用鉸接或一體成型連接。

對于本實用新型，所述塑料外殼上、下兩半部分對接面一側邊沿的卡接處采用卡扣或由一體成型在上下兩半部分上的弧形凸起與弧形凹槽形成卡接。

有益效果：1、本實用新型小巧簡單，使用極為方便；2、改裝車輛時，不需要給線路破皮，簡化了改裝程序；3連接線路時，方便穩固不易脫落，大大減少了車輛因?yàn)榫€路故障而出現的交通事故的風險，間接的保護了生命財產安全；4支持多種型號車輛的使用，實用性強，便于推廣使用。

附圖說明

圖1為本實用新型下半部分的結構俯視圖；

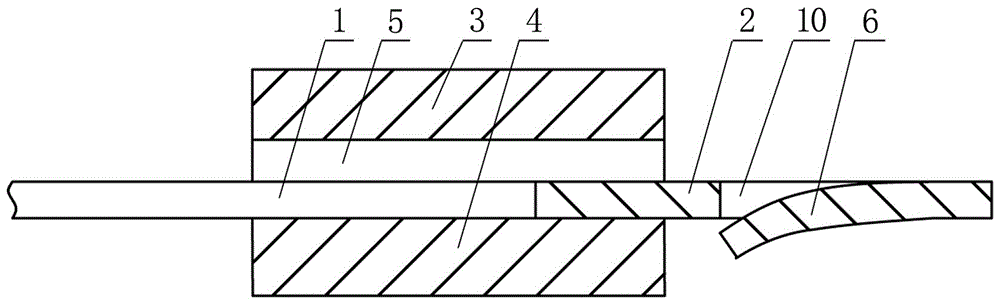

圖2為本實用新型上、下兩半部分合上后的主視剖面圖；

圖3為本實用新型的結構右視圖（上、下兩半部分稍微翻開）；

圖4為本實用新型與現有接線座的連接示意圖。

圖中：1-新接電源線，2-金屬片，3-塑料外殼的上半部分，4-塑料外殼的下半部分，5-凹槽，6-彈性片，7-上半部分與下半部分連接的一體成型處，8-弧形凸起，9-弧形凹槽，10-缺口，11-原裝電源線，12-原裝電源線連線插頭，13-空余空間，14-原裝連接器金屬?gòu)椘?/p>

具體實施方式

為了使本實用新型實現的技術手段、創作特征與達成目的易于明白了解，下面結合具體附圖，進一步闡述本實用新型：

參照附圖1-4所示，汽車電路改裝萬用插頭，由絕緣塑料外殼及與新接電源線1（即要連接到原線路電源線上的所需加裝的新電源線）連接的金屬片2組裝構成，所述的塑料外殼為上、下兩半部分拼裝而成的方形中空腔體（塑料外殼的上、下兩半部分分別如附圖中的3、4所示），其上半部分3的下側面（與下半部分4的對接面）開有一條自塑料外殼一端延伸至另一端的凹槽5，所述的金屬片為方形片狀結構，金屬片的一端卡接在塑料外殼下半部分的上側面，且金屬片的該端端部與新接電源線1連接，金屬片的另一端下側面設置有一個向外凸起的彈性片6。為降低生產成本，可將此彈性片與金屬片一體成型而生，然后再在金屬片上適當?shù)奈恢眠M(jìn)行切割，切割出彈性片（彈性片的一端不切開），再將切割出來的彈性片向下壓使其適當彎曲從而形成彈性片，在金屬片上切割出彈性片的位置形成一個缺口10，當彈性片受力擠壓時，可向此缺口內彎曲。

在生產制作時，塑料外殼上、下兩半部分的連接采用卡接拼裝對接：其對接面的一側邊沿卡接，另一側邊沿采用鉸接（采用合頁）或一體成型連接，使得塑料外殼的整個上半部分可以沿另一側邊沿翻開（如附圖3所示）。二者連接面的一側邊沿卡接處，可以設置一個卡扣，為降低生產成本，也可將卡接處設計成弧形凸起8與弧形凹槽9的卡接方式（如附圖3所示），其弧形凸起與弧形凹槽分別設置于上、下兩半部分的邊沿處，當需要合上上、下兩半部分時，將弧形凸起用力卡入弧形凹槽中即可。同時，上、下兩半部分對接面的另一側邊沿可以采用合頁等形式鉸接，為降低生產成本，也可采用一體成型的連接方式，即最外側邊沿一體成型在一起，當需要翻開塑料外殼時，上半部分可沿此一體成型處（如附圖中7所示）為軸翻開。

本萬用插頭的使用方法：如附圖4所示，當需在在原裝電源線11上接線從而接入其他元件時，先將塑料外殼的上、下兩半部分翻開，取下金屬片，并將與其他元件連接的新接電源線端部刨開露出金屬芯，將此金屬芯焊接（采用錫焊。同時，可在新接連接線的尾部加裝熱插拔插頭來實現以后設備升級換代重新加裝需求）到金屬片安裝在塑料外殼內的一端上，再將金屬片連接有新接電源線的一端固定在塑料外殼里，然后將金屬片露于塑料外殼外面的一端（設置有彈性片的一端）插入原裝電源線連線插頭12的空腔內（原裝電源線連線插頭的兩端帶有多個可以進線的空腔，原裝電源線接入時，原裝電源線從此空腔內插入并與原裝電源線連線插頭內的原裝連接器金屬?gòu)椘?4連接，但因?yàn)榇丝涨淮笥谠b電源線，因此，原裝電源線接入后此空腔仍會留出適當?shù)目沼嗫臻g13，金屬片即插入此空余空間內）。在金屬片插入原裝電源線連線插頭的空腔內后，金屬片下部的彈性片抵住空腔下部，使金屬片由于受彈性片彈力的作用而向上擠并緊靠上部的原裝連接器金屬?gòu)椘菇饘倨c金屬?gòu)椘娐方油āｋS后將原裝電源線露在插頭外的部分放入塑料外殼的內部空腔（合上塑料外殼后原裝電源線即被夾緊在塑料外殼內部的凹槽中）中，再合上塑料外殼，用力扣上卡扣，這樣就將原裝電源線緊緊卡在塑料外殼上半部分的凹槽內（凹槽的高度要小于原裝電源線的直徑），從而使本萬用插頭插入原裝插頭內后無法再移動，牢固完成新電源線與原裝電源線的連接。

以上顯示和描述了本實用新型的基本原理和主要特征以及本實用新型的優點。本行業的技術人員應該了解，本實用新型不受上述實施例的限制，上述實施例和說明書中描述的只是說明本實用新型的原理，在不脫離本實用新型精神和范圍的前提下，本實用新型還會有各種變化和改進，這些變化和改進都落入要求保護的本實用新型范圍內。本實用新型要求保護范圍由所附的權利要求書及其等效物界定。
