本發明涉及一種儲能系統，特別是一種大型儲能系統。

背景技術：

經過近5年的快速發展，國內儲能技術正從小容量小規模的研究與示范向大容量規模化應用發展。儲能，作為一個新興產業正在崛起。儲能的必要性體現在保障電網安全，實現全系統的能量管理，接納可再生能源;經濟性體現在優化設備的配置、提高全網的效率;技術先進性體現在相比于傳統調峰、調頻、旋轉備用設備，其快速、準確的響應性和高效率等方面具有突出優勢。目前儲能行業正處于從小范圍試點向大規模應用過渡的初始階段，國內儲能政策預期、全球范圍內的各類型儲能項目加速啟動、行業巨頭陸續加大投資布局等事件，都將對中國儲能產業的發展形成持續不斷的催化。

電池管理系統（batterymanagementsystem）電池管理系統（bms）是電池與用戶之間的紐帶，主要對象是二次電池。二次電池存在下面的一些缺點，如存儲能量少、壽命短、串并聯使用問題、使用安全性、電池電量估算困難等。電池的性能是很復雜的，不同類型的電池特性亦相差很大。電池管理系統（bms）主要就是為了能夠提高電池的利用率，防止電池出現過度充電和過度放電，延長電池的使用壽命，監控電池的狀態。隨著電池管理系統的發展，也會增添其它的功能。

目前的bms采用整體式的模塊化結構，數據處理精確度不高并且維護比較麻煩。

技術實現要素：

本發明所要解決的技術問題是提供一種大型儲能系統，其采用多層架構，數據處理準確，維護方便。

為解決上述技術問題，本發明所采用的技術方案是：

一種大型儲能系統，其特征在于：包含若干組bmu、若干bcu、一個bau、工控屏和云平臺，每個bmu包含n個電池組，連接儲能系統的電池組用于采集電池狀態數據，一個bcu連接若干個bmu，若干個bcu與一個bau連接用于收集bmu、bcu數據并上傳至bau，bau為上層管理單元控制儲能系統充放電，工控屏與bau連接用于實時顯示儲能系統的狀態，云平臺與bau連接用于控制pcs對儲能系統的充放電過程。

進一步地，所述bau包含mc9s12xep100mal芯片，mc9s12xep100mal芯片的3～9腳和12腳接地，mc9s12xep100mal芯片的1、2腳連接脈沖寬度調制器pwm的兩個輸入端，mc9s12xep100mal芯片的10、11腳連接脈沖寬度調制器pwm的兩個輸出端，mc9s12xep100mal芯片的12腳連接電容c49、c48一端，電容c49、c48另一端和mc9s12xep100mal芯片的14～22腳接地，mc9s12xep100mal芯片的35~37腳、39、40腳接地并且連接電容c54一端，電容c54另一端連接mc9s12xep100mal芯片的41、43腳、電感l(wèi)7一端、電容c88一端和電容c53一端，電感l(wèi)7另一端連接電源+5v，電容c88另一端接地，電容c53另一端連接mc9s12xep100mal芯片的44、45腳并接地，mc9s12xep100mal芯片的38腳連接電阻r131一端，mc9s12xep100mal芯片的42腳連接電阻r5一端，mc9s12xep100mal芯片的46腳連接電阻r402一端、晶振管x1一端、電容c28一端，mc9s12xep100mal芯片的47腳連接電阻r402另一端、晶振管x1另一端、電容c34一端，電容c28另一端和電容c34另一端接地，mc9s12xep100mal芯片的47腳48腳連接電容c61、電容c55的一端連接，電容c61、電容c55的另一端接地，mc9s12xep100mal芯片的49～52腳分別與電阻r30、r32、r118、r20一端連接，mc9s12xep100mal芯片的55腳接地，mc9s12xep100mal芯片的56腳連接電阻r155一端，電阻r155另一端連接電源+5v，mc9s12xep100mal芯片的59～64腳接地，mc9s12xep100mal芯片的65腳連接電容c99、電容c89一端，電容c99、電容c89另一端接地，mc9s12xep100mal芯片的66～77腳、79、81腳接地，mc9s12xep100mal芯片的80腳連接電阻r207一端，mc9s12xep100mal芯片的82腳連接電阻r206一端，mc9s12xep100mal芯片的83、84腳連接電容c80一端、電容c56一端、電阻r237一端，電容c80另一端和電容c56另一端接地，電阻r237另一端、電阻r212、電阻r227一端連接電源+5v，電阻r212另一端連接電容c91一端，電阻r227另一端連接電容c90一端，電容c91、c90另一端接地并與電阻r234一端連接，mc9s12xep100mal芯片的85、86、87、94、95、96、97腳接地，mc9s12xep100mal芯片的98腳與電阻r216一端連接，mc9s12xep100mal芯片的99腳與電阻r217一端連接，mc9s12xep100mal芯片的106、108腳接地，mc9s12xep100mal芯片的107腳連接電容c46、電容c39、電感l(wèi)3一端，電容c46和電容c39另一端接地，電感l(wèi)3另一端連接電源+5v，mc9s12xep100mal芯片的112腳連接電阻r117一端，電阻r1176另一端連接電源+5v。

進一步地，所述mc9s12xep100mal芯片的54腳連接電阻r192一端，電阻r192另一端連接mos管q53的g極，mc9s12xep100mal芯片的53腳連接電阻r193一端，電阻r193另一端連接mos管q52的g極，mos管q53、q52的s極連接電源+5v，mos管q53的d極連接電阻r196一端，電阻r196另一端連接雙路二極管d61的1腳，mos管q52的d極連接電阻r301一端，電阻r301的另一端連接雙路二極管d61的2腳，雙路二極管d61的3、4腳接地。

進一步地，所述電阻r131的另一端連接u14的6腳，u14的7腳連接電阻r260一端，電阻r260另一端連接電阻r5的另一端另、電容c10一端、電阻r279一端和電阻r197一端，電容c10另一端和電阻r279一端接地，電阻r197另一端連接電源+5v和電阻r88一端，電阻r88另一端連接電容c118一端、u142腳，電容c118另一端和u14的3、4腳接地，u14的1、8腳連接。

進一步地，所述電阻r216的另一端連接時鐘芯片u10的10腳和電阻r201一端，電阻r217的另一端連接時鐘芯片u10的9腳和電阻r205一端，時鐘芯片u10的11腳連接電阻r200的一端，時鐘芯片u10的12腳、電阻r205、r201、r200的另一端和電容c83、c13一端連接電源+5v，電容c83、c13另一端連接時鐘芯片u10的8腳并接地。

進一步地，所述bmu采用ltc6803芯片進行單體電壓采集。

進一步地，所述bmu、bcu和bau之間采用can總線連接。

本發明與現有技術相比，具有以下優點和效果：本發明采用三層架構，可以提供更準確的測量信息，提高數據處理功能，誤差精度降到最低，能夠避免或者承受各種誤操作的壓力，不會出現安全事故，能經受國標規定的絕緣耐壓性能試驗，在過程中應無擊穿或閃絡等破壞性放電現象，提高soc估算精度等，從而提高電池利用率、延長電池使用壽命。

附圖說明

圖1是本發明的一種大型儲能系統的示意圖。

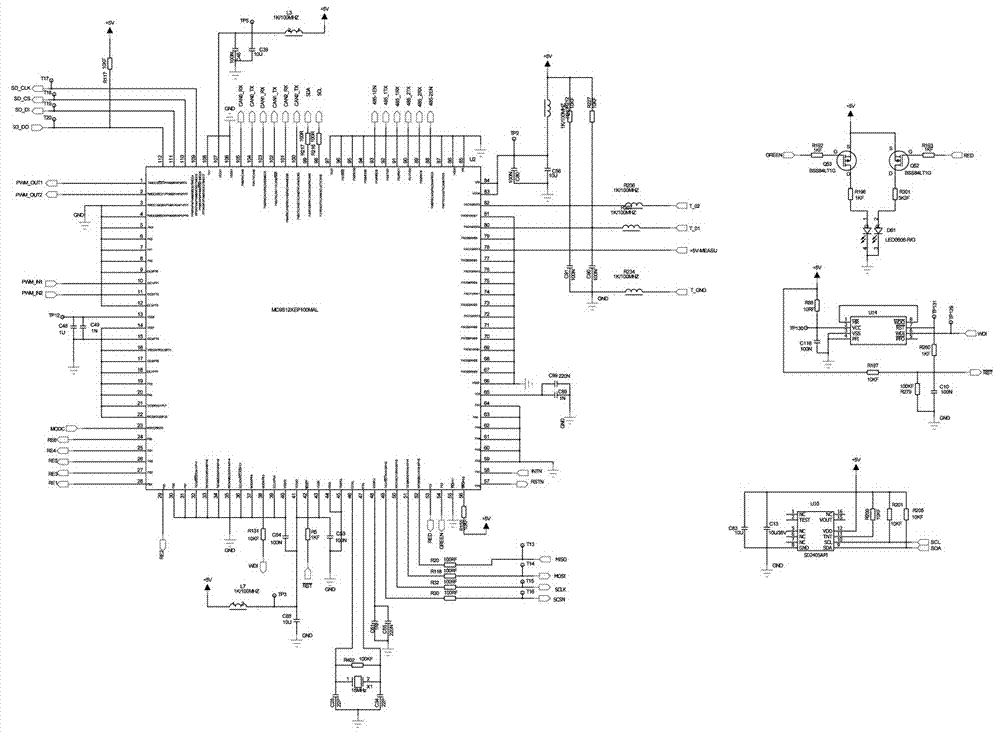

圖2是本發明的一種大型儲能系統的電路圖。

具體實施方式

下面結合附圖并通過實施例對本發明作進一步的詳細說明，以下實施例是對本發明的解釋而本發明并不局限于以下實施例。

如圖所示，本發明的一種大型儲能系統，包含若干組bmu、若干bcu、一個bau、工控屏和云平臺，每組bmu包含n個bmu，每個bmu分別與儲能系統的電池連接用于采集電池狀態數據，每個bmu包含n個電池組，連接儲能系統的電池組用于采集電池狀態數據，一個bcu連接若干個bmu，若干個bcu與一個bau連接用于收集bmu、bcu數據并上傳至bau，bau為上層管理單元控制儲能系統充放電，工控屏與bau連接用于實時顯示儲能系統的狀態，云平臺與bau連接用于控制pcs對儲能系統的充放電過程。大型儲能系統分為3級架構，bmu作為最底層，負責采集電池模組的電壓、溫度信息；bcu作為中間層管理單元，通過內部can1總線獲取bmu上報的電壓、溫度信息，根據報警信息控制高壓盒內繼電器的動作，并將本組內的電壓、溫度、電流、絕緣信息上報給bau做進一步處理；bau作為上層管理單元，通過內部can2總線獲取bcu上報的電壓、溫度、電流、絕緣、繼電器狀態信息，通過內部can2總線與監控屏通信，在監控屏上實時顯示儲能系統的狀態，并通過外部can總線與pcs/ems通信，控制pcs對儲能系統的充放電過程。

bau包含mc9s12xep100mal芯片，mc9s12xep100mal芯片的3～9腳和12腳接地，mc9s12xep100mal芯片的1、2腳連接脈沖寬度調制器pwm的兩個輸入端，mc9s12xep100mal芯片的10、11腳連接脈沖寬度調制器pwm的兩個輸出端，mc9s12xep100mal芯片的12腳連接電容c49、c48一端，電容c49、c48另一端和mc9s12xep100mal芯片的14～22腳接地，mc9s12xep100mal芯片的35~37腳、39、40腳接地并且連接電容c54一端，電容c54另一端連接mc9s12xep100mal芯片的41、43腳、電感l(wèi)7一端、電容c88一端和電容c53一端，電感l(wèi)7另一端連接電源+5v，電容c88另一端接地，電容c53另一端連接mc9s12xep100mal芯片的44、45腳并接地，mc9s12xep100mal芯片的38腳連接電阻r131一端，mc9s12xep100mal芯片的42腳連接電阻r5一端，mc9s12xep100mal芯片的46腳連接電阻r402一端、晶振管x1一端、電容c28一端，mc9s12xep100mal芯片的47腳連接電阻r402另一端、晶振管x1另一端、電容c34一端，電容c28另一端和電容c34另一端接地，mc9s12xep100mal芯片的47腳48腳連接電容c61、電容c55的一端連接，電容c61、電容c55的另一端接地，mc9s12xep100mal芯片的49～52腳分別與電阻r30、r32、r118、r20一端連接，mc9s12xep100mal芯片的55腳接地，mc9s12xep100mal芯片的56腳連接電阻r155一端，電阻r155另一端連接電源+5v，mc9s12xep100mal芯片的59～64腳接地，mc9s12xep100mal芯片的65腳連接電容c99、電容c89一端，電容c99、電容c89另一端接地，mc9s12xep100mal芯片的66～77腳、79、81腳接地，mc9s12xep100mal芯片的80腳連接電阻r207一端，mc9s12xep100mal芯片的82腳連接電阻r206一端，mc9s12xep100mal芯片的83、84腳連接電容c80一端、電容c56一端、電阻r237一端，電容c80另一端和電容c56另一端接地，電阻r237另一端、電阻r212、電阻r227一端連接電源+5v，電阻r212另一端連接電容c91一端，電阻r227另一端連接電容c90一端，電容c91、c90另一端接地并與電阻r234一端連接，mc9s12xep100mal芯片的85、86、87、94、95、96、97腳接地，mc9s12xep100mal芯片的98腳與電阻r216一端連接，mc9s12xep100mal芯片的99腳與電阻r217一端連接，mc9s12xep100mal芯片的106、108腳接地，mc9s12xep100mal芯片的107腳連接電容c46、電容c39、電感l(wèi)3一端，電容c46和電容c39另一端接地，電感l(wèi)3另一端連接電源+5v，mc9s12xep100mal芯片的112腳連接電阻r117一端，電阻r1176另一端連接電源+5v。

mc9s12xep100mal芯片的54腳連接電阻r192一端，電阻r192另一端連接mos管q53的g極，mc9s12xep100mal芯片的53腳連接電阻r193一端，電阻r193另一端連接mos管q52的g極，mos管q53、q52的s極連接電源+5v，mos管q53的d極連接電阻r196一端，電阻r196另一端連接雙路二極管d61的1腳，mos管q52的d極連接電阻r301一端，電阻r301的另一端連接雙路二極管d61的2腳，雙路二極管d61的3、4腳接地。

電阻r131的另一端連接u14的6腳，u14的7腳連接電阻r260一端，電阻r260另一端連接電阻r5的另一端另、電容c10一端、電阻r279一端和電阻r197一端，電容c10另一端和電阻r279一端接地，電阻r197另一端連接電源+5v和電阻r88一端，電阻r88另一端連接電容c118一端、u142腳，電容c118另一端和u14的3、4腳接地，u14的1、8腳連接。

電阻r216的另一端連接時鐘芯片u10的10腳和電阻r201一端，電阻r217的另一端連接時鐘芯片u10的9腳和電阻r205一端，時鐘芯片u10的11腳連接電阻r200的一端，時鐘芯片u10的12腳、電阻r205、r201、r200的另一端和電容c83、c13一端連接電源+5v，電容c83、c13另一端連接時鐘芯片u10的8腳并接地。

bau作為上層管理單元，通過內部can2總線獲取bcu上報的電壓、溫度、電流、絕緣、繼電器狀態信息，通過內部can2總線與監控屏通信，在監控屏上實時顯示儲能系統的狀態，并通過外部can總線與pcs/ems通信，控制pcs對儲能系統的充放電過程。通過485協議與工控屏通信，定義通訊協議，工控屏系統信息顯示、bcu詳細信息、從板信息顯示、系統報警信息匯總和bmu詳細信息。使用fat32系統，實時存儲所有bmubcu參數信息到sd卡，供后續查看，設計刪除算法，剩余容量小于一定量時，刪除指定日期前的文件，fat32系統目前只支持刪除單個文件，刪除對應文件在fat表中的簇鏈關系，更新fat表和簇信息；但這樣耗時太大，本系統設計算法可以刪除整個文件夾，通過尋找文件夾的在fat表中的簇鏈關系，找到下一個可用空閑簇，更新對應的fat表和簇信息。利用tcp/ip協議實時上傳數據到云服務器，云平臺端編寫設計接收程序，批量接收數據，處理后形成xml文件批量插入到數據庫中，并在云平臺前端實時展示；

bmu采用ltc6803芯片進行單體電壓采集，最大測量誤差為0.25%，整個系統能夠在13ms之內完成單體電池的電壓檢測；并采用外部電路均衡方式，提高利用效率，并增大均衡電流；采用高精度的ad采樣和精密的溫度傳感器，提高溫度采樣精度；采用車規級元器件，具有更寬的工作溫度范圍、更強的抗干擾性能，能適應復雜的環境，從而提高產品的穩定性。智能均衡控制：均衡技術能夠提高電池一致性，從而提高電池利用率和使用壽命，采用智能化均衡壓差控制、均衡開啟個數控制、均衡溫度控制，能夠通過上位機進行所需閾值參數的配置，算法復雜度低、智能高效、易于實現。智能熱管理技術：熱管理技術用來改善電池工作環境溫度，使電池工作在最佳環境溫度。系統基于準確的溫度監測，根據系統和環境情況，結合特有的控制策略對系統溫度進行區域化、模塊化、集體化控制，保證系統工作在均一化的最佳狀態。

bcu采用獨特電源設計方案，提高采樣和通訊可靠性；采用隔離can通信，提高通信的穩定性和可靠性。選用了保護型元器件如tvs管，當電路中經受瞬間的高能量沖擊時，它能以極高的速度（最高達1*10-12秒）使其阻抗驟然降低，同時吸收一個大電流，將其兩端間的電壓箝位在一個預定的數值上，從而確保后面的電路元件免受瞬態高能量的沖擊而損壞；合理的pcb設計方式，保證布局整齊、美觀的同時，提高了產品的抗干擾性及穩定性。軟件中采用電池組的內阻模型構建絕緣檢測模型，并在該模型基礎上增加可信度算法，根據電池組總電壓的變化區間實現檢測數據集的可信度度量，并選擇可信度最大的二元數據集來估計系統絕緣阻抗，最后使用滑動平均濾波對計算結果進行處理從而抑制量測噪聲的影響，提高了絕緣檢測精度。

本發明使用三層架構，可以提供更準確的測量信息，提高數據處理功能，誤差精度降到最低，能夠避免或者承受各種誤操作的壓力，不會出現安全事故，能經受國標規定的絕緣耐壓性能試驗，在過程中應無擊穿或閃絡等破壞性放電現象，提高soc估算精度等，從而提高電池利用率、延長電池使用壽命。

本說明書中所描述的以上內容僅僅是對本發明所作的舉例說明。本發明所屬技術領域的技術人員可以對所描述的具體實施例做各種修改或補充或采用類似的方式替代，只要不偏離本發明說明書的內容或者超越本權利要求書所定義的范圍，均應屬于本發明的保護范圍。
