本發明涉及貨架報警裝置技術領域，特別是涉及一種平衡報警器。

背景技術：

目前，隨著物流行業的不斷壯大，物流倉儲貨物越來越多，對于某些不易摔、易碎裂的貨物在進行擺放的過程中，貨架的平穩性、底端支撐物品的平穩性是需要考慮的重要方面，因此需要一種報警器及時告知用戶貨物的傾斜度超出預期時給出報警提示，使得用戶能夠及時采取措施。

因此，需要提供一種平衡報警器以解決上述技術問題。

技術實現要素：

本發明主要解決的技術問題是提供一種平衡報警器，在銅錐相對于豎直方向傾斜的角度超過預設的最大值時，吊錘與銅錐接觸，平衡開關單元導通，給出報警提示，使得用戶能夠及時知道放置報警器的貨物的傾斜程度超出預期需要及時處理。

為解決上述技術問題，本發明采用的一個技術方案是提供一種平衡報警器，包括平衡開關100和報警器主機200；

平衡開關100包括第一外殼102、設置在第一外殼102內頂壁上的萬向活動部件103、連接在萬向活動部件103底部并始終保持豎直的錐形吊錘104、連接在第一外殼102內底壁上豎直的銅錐105、設置在第一外殼102側壁上的第一接線插孔106、設置在第一外殼102外頂面上的萬向水平尺101；

報警平衡器200包括第二外殼210、設置在第二外殼210內部的控制板211和內裝9v電池212的電池盒218、設在第二外殼210壁上的第二接線插孔213、設置在第二外殼210外壁上的指示燈217、設置第二外殼210頂壁上的蜂鳴器215和電源開關216、設置在第二外殼210側壁上用于實現對第二外殼210進行固定的固定孔214；

錐形吊錘104和銅錐105組成平衡開關單元110，第一外殼102底面放置在水平面上時，銅錐105頂尖在錐形吊錘104豎向中心孔內延伸，銅錐105頂尖不接觸錐形吊錘104中心孔內壁，平衡開關單元110不導通，當第一外殼102底面相對于水平面轉動角度大于等于θ時，錐形吊錘104和銅錐105接觸，平衡開關單元110導通，9v電池212、電源開關216、平衡開關單元110串聯后連接控制板211，指示燈217、蜂鳴器215、電源開關216電連接控制板211；

僅在電源開關216和平衡開關單元110都導通的情況下，指示燈217亮起、蜂鳴器215報警；

θ≥0.5度。

優選，報警器主機200進一步包括有連接控制板211的用于收發手機信號的無線報警模塊219。

優選，所述無線報警模塊219包括手機卡模組或wifi信號收發模組。

優選，所述控制板211集成有定位模塊。

優選，平衡開關100進一步包括l型固定支架108，兩個平衡螺絲107的底端間隔固定設置在l型固定支架108的底部直角板上、伸出在底部直角板的一部分上套接有螺母、伸出螺母頂端的部分穿過第一外殼102底面上的不同位置的螺絲孔分別連接在第一外殼102相對的內側壁上，銅錐105底端固定在所述的底部直角板上、頂端穿透第一外殼102的底壁上的通孔延伸至第一外殼102的內部空間中，通過調節平衡螺絲107進而實現對銅錐105垂直度的調節；

l型固定支架108的豎直板上設置有用于實現將第一外殼102固定到被測產品的固定機構109。

優選，固定機構109為設置在l型固定支架108的豎直板上的兩個等高度相互間隔的螺絲孔。

優選，指示燈217設置第二外殼210的第一側壁上，三個第二接線插孔213設置在第二外殼210上與第一側壁相對的第二側壁上。

優選，所述θ≥1度。

優選，所述θ≥2度

本發明的有益效果是：本發明提供的一種平衡報警器，在銅錐相對于豎直方向傾斜的角度超過預設的最大值時，吊錘與銅錐接觸，平衡開關單元導通，給出報警提示，使得用戶能夠及時知道放置報警器的貨物的傾斜程度超出預期需要及時處理。

附圖說明

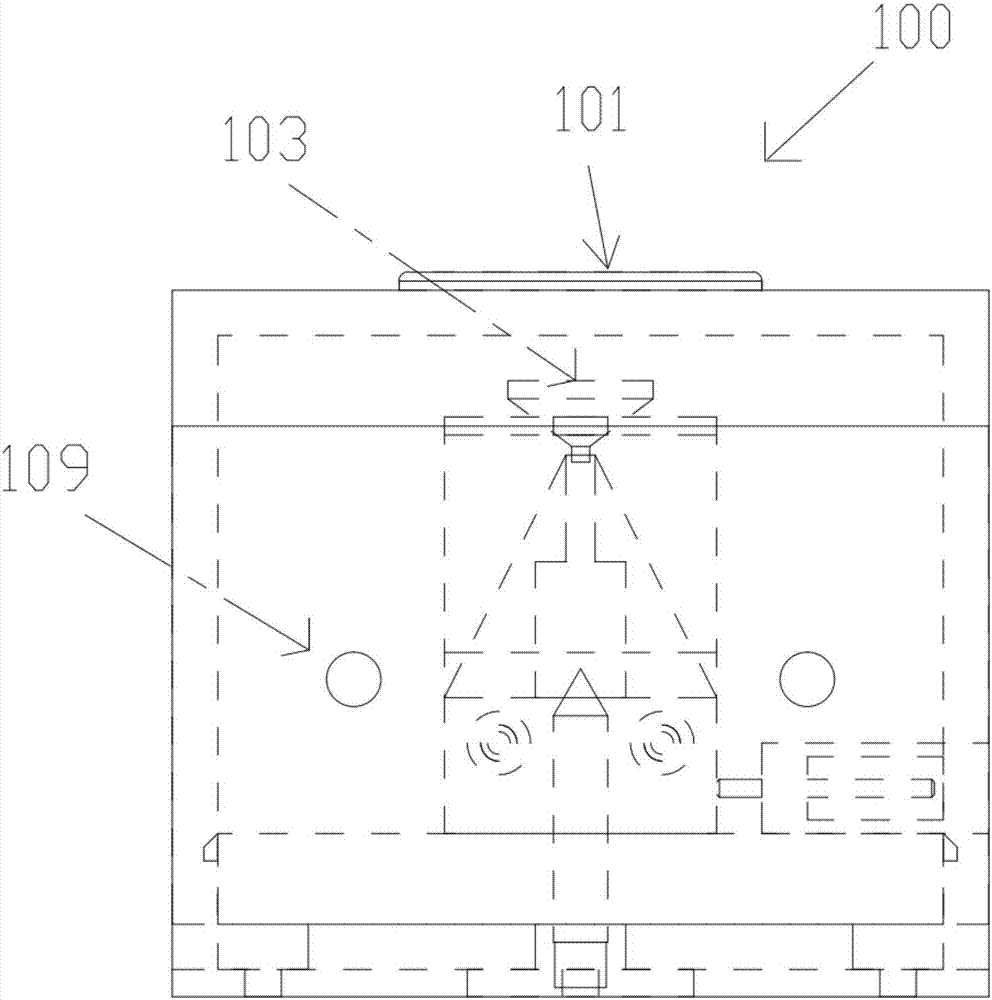

圖1是本發明的一種平衡報警器的平衡開關100第一優選實施例的正視透視圖；

圖2是圖1中的平衡開關100沿著直線a-a`剖切后沿著b-b`方向看的透視結構圖；

圖3是本發明的一種平衡報警器的報警器主機200的正視透視圖；

圖4是圖3的后視圖；

圖5是圖3的左視圖；

圖6是圖3的俯視圖；

圖7是本發明的一種平衡報警器的電路結構示意圖。

具體實施方式

下面結合圖示對本發明的技術方案進行詳述。

請參見圖1-圖6所示，本實施例的平衡報警器，包括平衡開關100和報警器主機200；

如圖1和圖2所示，平衡開關100包括第一外殼102、設置在第一外殼102內頂壁上的萬向活動部件103、連接在萬向活動部件103底部并始終保持豎直的錐形吊錘104、連接在第一外殼102內底壁上豎直的銅錐105、設置在第一外殼102側壁上的第一接線插孔106、設置在第一外殼102外頂面上的萬向水平尺101；

圖3-圖6所示，報警平衡器200包括第二外殼210、設置在第二外殼210內部的控制板211和內裝9v電池212的電池盒218、設在第二外殼210壁上的第二接線插孔213、設置在第二外殼210外壁上的指示燈217、設置第二外殼210頂壁上的蜂鳴器215和電源開關216、設置在第二外殼210側壁上用于實現對第二外殼210進行固定的固定孔214；

如圖7所示，錐形吊錘104和銅錐105組成平衡開關單元110，第一外殼102底面放置在水平面上時，銅錐105頂尖在錐形吊錘104豎向中心孔內延伸，銅錐105頂尖不接觸錐形吊錘104中心孔內壁，平衡開關單元110不導通，當第一外殼102底面相對于水平面轉動角度大于等于θ時，錐形吊錘104和銅錐105接觸，平衡開關單元110導通，9v電池212、電源開關216、平衡開關單元110串聯后連接控制板211，指示燈217、蜂鳴器215、電源開關216電連接控制板211；

僅在電源開關216和平衡開關單元110都導通的情況下，指示燈217亮起、蜂鳴器215報警，這是說明待測貨物已經變形，可能會有危險，需及時處理；

θ≥0.5度，對本發明的實施例中，優選所述θ≥1度，進一步所述θ≥2度，當然在本發明的其他實施例中，θ最小值需要根據具體的需求進行設置，其中，θ最小值的不同，反映在第一外殼102水平放置時，銅錐105頂部到錐形吊錘104底面的高度的不同。

圖1-圖6所示，本實施例中，平衡開關100所包含的電子部件與報警器主機200所包含的電子部件是通過導線穿過第一接線插孔106和第二接線插孔213實現電連接的。

本發明的平衡報警器，采用重力及垂直度來設計，錐形吊錘104經過萬向活動部件103始終保持垂直。在使用時，首先將在第一外殼102水平的放置待測貨物上，并保持銅錐105處于豎直狀態，且錐形吊錘104靜止的情況下，錐形吊錘104和銅錐105并不接觸，平衡開關單元110是處于不導通的狀態的，因此指示燈217和蜂鳴器215不給出報警提醒。當貨物傾斜狀態下，錐形吊錘104繞著萬向活動部件103擺動，直到錐形吊錘104底面相對于豎直線擺動大于等于θ角度時，錐形吊錘104和銅錐105接觸，平衡開關單元110導通，指示燈217和蜂鳴器215給出報警提醒，使得工作人員能夠及時調整貨物的擺放，放置發生倒塌、損毀事件。

本實施例中，萬向水平尺101的使用，能夠輔助工作人員確知待測貨物的傾斜程度，進而為調節貨物的擺放提供了數據依據支撐。

請進一步參看圖7，優選,報警器主機200進一步包括有連接控制板211的用于收發手機信號的無線報警模塊219。使得，即使工作人員不在現場，也可以知道待測貨物的情況，及時發現問題，做出相應的處理措施。所述的無線報警模塊219優選包括手機卡模組或wifi信號收發模組，使得在手機接到報警信號之后及時指揮相應的人員。更進一步的，優選，所述控制板211集成有定位模塊，使得工作人員在通過手機獲知報警信號的同時，還可以通過手機上安裝的配套的app確知貨物所在的位置，為查找待測貨物的位置帶來了便利。

請進一步參看圖1，在本發明的優選實施例中，平衡開關100進一步包括l型固定支架108，兩個平衡螺絲107的底端間隔固定設置在l型固定支架108的底部直角板上、伸出在底部直角板的一部分上套接有螺母、伸出螺母頂端的部分穿過第一外殼102底面上的不同位置的螺絲孔分別連接在第一外殼102相對的內側壁上，銅錐105底端固定在所述的底部直角板上、頂端穿透第一外殼102的底壁上的通孔延伸至第一外殼102的內部空間中，通過調節平衡螺絲107進而實現對銅錐105垂直度的調節；圖2所示，l型固定支架108的豎直板上設置有用于實現將第一外殼102固定到被測產品的固定機構109，優選該固定機構109設置在l型固定支架108的豎直板上的兩個等高度相互間隔的螺絲孔。

其中，平衡螺絲107的采用，使得對于同一個平衡報警器，可以通過調節平衡螺絲來設置θ的最小值。

對于本發明的實施例，優選，指示燈217設置第二外殼210的第一側壁上，如圖5所示，三個第二接線插孔213設置在第二外殼210上與第一側壁相對的第二側壁上。

本發明提供的一種平衡報警器，在銅錐相對于豎直方向傾斜的角度超過預設的最大值時，吊錘與銅錐接觸，平衡開關單元導通，給出報警提示，使得用戶能夠及時知道放置報警器的貨物的傾斜程度超出預期需要及時處理。

以上所述僅為本發明的實施例，并非因此限制本發明的專利范圍，凡是利用本發明說明書及附圖內容所作的等效結構，或直接或間接運用在其他相關的技術領域，均同理包括在本發明的專利保護范圍內。
