本實用新型涉及船用接插裝置技術領域，具體涉及一種船用插座。

背景技術：

船在海上航行時，海上環境較為惡劣，潮濕度較大，鹽霧腐蝕能力較強，因而對于船用接插裝置等的要求就比較高。

現有技術中，船用插座的用于與插頭連接的位置，密封圈容易安裝不牢，導致插座與插頭連接的位置容易滲水，容易發生短路等事故；另外，為了保證安全，一般會在船上使用帶有屏蔽層的線纜，線纜上的屏蔽層一般會通過專用的接地結構接地，然而當有工人不小心誤操作或觸碰到該接地結構時，容易導致接地失敗，給人們帶來危險。

技術實現要素：

因此，本實用新型要解決的技術問題在于克服現有技術中插座的用于與插頭連接的位置，密封圈容易安裝不牢，導致插座與插頭連接的位置容易滲水，以致發生短路、漏電等事故的技術缺陷，從而提供一種密封圈安裝牢固，不會導致插座與插頭的連接位置滲水，因而安全性更高的船用插座。

為此，本實用新型提供一種船用插座，包括：

插座體，具有安裝內腔；

插座結構，通過安裝結構安裝在所述安裝內腔內部，包括基體，以及設置在所述基體上的接插件，所述接插件的一端位于所述安裝內腔內部，用于與線纜連接，另一端形成插孔，用于供插頭插接；

還包括：

限位塊，固定設置在所述基體的朝外一端，并與所述基體之間形成錐形開口；

密封圈，包括能夠嵌入安裝進入所述錐形開口內部的錐形內圈，以及與所述錐形內圈連接、能夠伸出所述安裝內腔、用于與插頭密封基礎的外圈。

作為一種優選方案，還包括：

接線盒，與所述插座體固定連接，并具有與所述安裝內腔連通的容納內腔；

接線端子，安裝在所述容納內腔內部，用于連接外界線纜和所述接插件。

作為一種優選方案，還包括用于將所述接線盒接地的接地結構。

作為一種優選方案，所述接地結構包括接地導電片，所述接地導電片的一端通過接地螺栓與所述接線盒固定連接，另一端設有用于與接地線纜連接的接線位。

作為一種優選方案，所述安裝結構包括：

第一承載臺，設置在所述安裝內腔內部；

內螺紋，設置在所述安裝內腔的內壁上；

安裝螺母，具有能夠與所述內螺紋配合螺接的外螺紋，用于將所述基體擠壓固定在所述第一承載臺上。

作為一種優選方案，部分所述錐形內圈插入到由所述限位塊、所述安裝螺母以及所述基體圍合形成的空間內。

作為一種優選方案，與所述內螺紋相對的所述插座體外壁上，還設有輔助外螺紋，適于與安裝在插頭上的螺蓋螺接，以拉緊和密封連接插頭和插座。

作為一種優選方案，還包括防護蓋，所述防護蓋通過鏈條與所述插座體連接，能夠與所述輔助外螺紋螺接，從而扣合密封所述插座結構。

作為一種優選方案，所述防護蓋上設有能夠容納安裝所述外圈，從而實現密封連接的環形凹陷。

作為一種優選方案，所述接線盒上具有用于供線纜穿入的安裝孔，所述安裝孔位置通過密封安裝結構與所述線纜密封連接；

所述密封安裝結構包括：

第二承載臺，設置在所述安裝孔內部；

第一錐度墊圈，安裝在所述安裝孔內部，大端與所述第二承載臺相抵；

第二錐度墊圈，套設在所述第一錐度墊圈外部，大端朝外；

密封墊圈，安裝在所述安裝孔內部，一端與所述第二錐度墊圈相抵；

金屬墊圈，安裝在所述安裝孔內部，一端與所述密封墊圈的另一端相抵；

壓蓋，安裝進入所述安裝孔內部，擠壓所述金屬墊圈，并通過所述密封墊圈擠壓所述第二錐度墊圈的大端，進而使得所述第一錐度墊圈抱緊線纜，與線纜的屏蔽層接觸連接，以及使所述密封墊圈向外膨脹與所述安裝孔的外壁密封接觸，向內膨脹與所述線纜的外壁密封接觸。

本實用新型提供的船用插座，具有以下優點：

1.本實用新型的船用插座，包括插座體、插座結構、限位塊和密封圈，在基體的朝外一端設有限位塊，并且限位塊與基體之間形成錐形開口，密封圈具有能夠嵌入安裝進入錐形開口的錐形內圈，以及與錐形內圈連接、能夠伸出安裝內腔、用于與插頭密封連接的外圈；本實用新型的這種設計結構，能夠?qū)⒚芊馊喂痰匕惭b在基體的朝向插頭的一端上，且不易掉落，因而不會輕易發生插座與插頭的連接位置因密封圈安裝不牢導致的漏水短路問題，而且本實用新型的船用插座，密封圈的更換也十分方便。

2.本實用新型的船用插座，還包括接線盒，接線盒與插座體固定連接，接線盒具有與安裝內腔連通的容納內腔，接線端子安裝在容納內腔內部，用于連接外界線纜和上述接插件，接線盒的設置，使得接插件能夠很方便地與多個線纜連接。

3.本實用新型的船用插座，安裝螺母螺紋安裝進入安裝內腔內部，將基體擠壓固定在第一承載臺上，這種安裝方式，安裝內腔具有位于安裝螺母朝外一側的部分，這部分內壁與基體、限位塊之間圍合形成小空間，該部分小空間能夠咬合鎖定一部分密封圈，從而增加密封圈安裝的牢固性。

4.本實用新型的船用插座，與內螺紋相對的插座體外壁上，還設有輔助外螺紋，用于與安裝在插頭上的螺蓋螺接，從而拉緊和密封連接插頭和插座，使插頭和插座之間的連接更牢固。

5.本實用新型的船用插座，還包括防護蓋，防護蓋通過鏈條與插座體連接，能夠與輔助外螺紋配合螺接，從而扣合密封插座結構。這種結構設計，能夠在船用插座不與插頭連接時，防護插座，防止雜物進入。

6.本實用新型的船用插座，還包括用于密封安裝線纜的密封安裝結構，這種密封安裝結構，不僅能實現線纜的密封安裝，而且線纜的屏蔽層可以通過第一錐度墊圈、第二錐度墊圈與插座體接觸，使線纜可以通過接線盒接地，從而具有雙重接地保障，安全性更高。

7.本實用新型的船用插座，密封墊圈上設有空腔，以及用于封閉空腔的密封膜，不需要安裝線纜時，密封膜封閉空腔，防止雜物進入，需要安裝線纜時，刺破密封膜，空腔打開，線纜能夠安裝進入。這樣的設計，在插頭不使用時，可以保護插頭內部不進入雜物。

附圖說明

為了更清楚地說明現有技術或本實用新型具體實施方式中的技術方案，下面對現有技術或具體實施方式描述中所使用的附圖作簡單介紹，顯而易見地，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

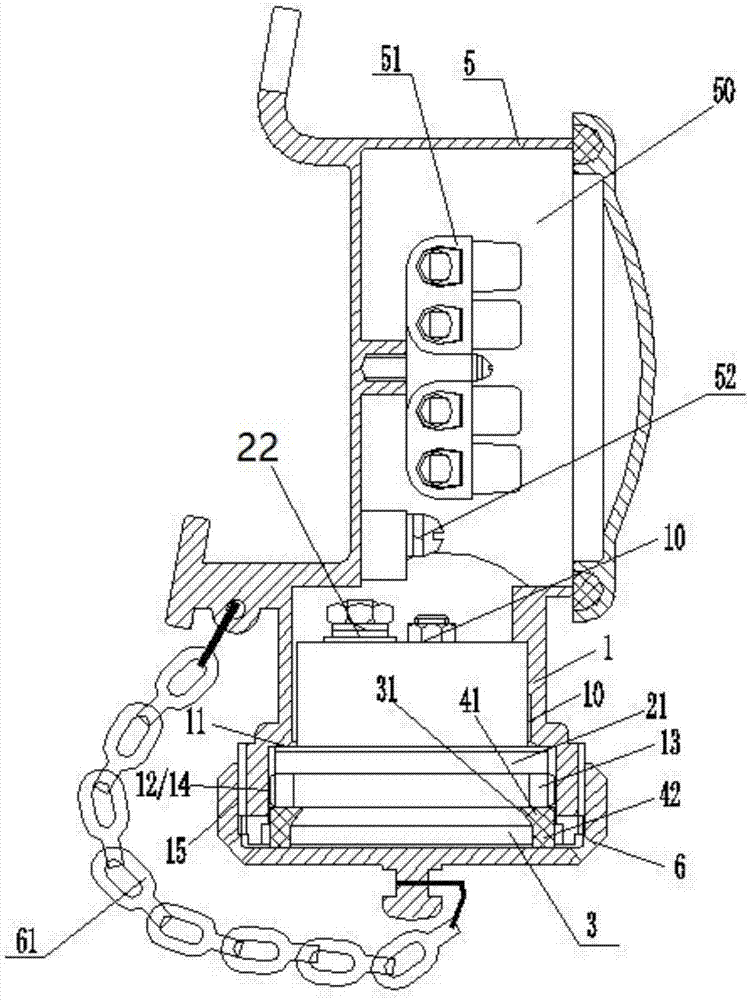

圖1是本實用新型船用插座的剖視圖。

圖2是圖1的俯視圖。

附圖標記：1、插座體；10、安裝內腔；11、第一承載臺；12、內螺紋；13、安裝螺母；14、外螺紋；15、輔助外螺紋；21、基體；22、接插件；3、限位塊；31、錐形開口；4、密封圈；41、錐形內圈；42、外圈；5、接線盒；50、容納內腔；51、接線端子；52、接地結構；53、第二承載臺；54、密封墊圈；55、第一錐度墊圈；56、第二錐度墊圈；57、壓蓋；58、金屬墊圈；6、防護蓋；61、鏈條。

具體實施方式

下面結合說明書附圖對本實用新型的技術方案進行描述，顯然，下述的實施例不是本實用新型全部的實施例。基于本實用新型所描述的實施例，本領域普通技術人員在沒有做出其他創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型的保護范圍。

需要說明的是，在本實用新型的描述中，術語“第一”、“第二”僅用于描述目的，而不能理解為指示或暗示相對重要性。此外，下面所描述的本實用新型不同實施方式中所涉及的技術特征只要彼此之間未構成沖突就可以相互結合。

實施例

本實施例提供一種船用插座，如圖1-2所示，包括：插座體1，具有安裝內腔10；插座結構，通過安裝結構安裝在所述安裝內腔10內部，包括基體21，以及設置在所述基體21上的接插件22，所述接插件22的一端位于所述安裝內腔10內部，用于與線纜連接，另一端形成插孔，用于供插頭插接；還包括：限位塊3，固定設置在所述基體21的朝外一端，并與所述基體21之間形成錐形開口31；密封圈4，包括能夠嵌入安裝進入所述錐形開口31內部的錐形內圈41，以及與所述錐形內圈41連接、能夠伸出所述安裝內腔10、用于與插頭密封基礎的外圈42。

本實施例的這種設計結構，能夠?qū)⒚芊馊?牢固地安裝在基體21的朝向插頭的一端上，且不易掉落，因而不會輕易發生插座與插頭的連接位置因密封圈4安裝不牢導致的漏水短路問題，而且本實施例的船用插座，密封圈4的更換也十分方便。

還包括：接線盒5，與所述插座體1固定連接，并具有與所述安裝內腔10連通的容納內腔50；接線端子51，安裝在所述容納內腔50內部，用于連接外界線纜和所述接插件22。接線盒5的設置，使得接插件22能夠很方便地與多個線纜連接。

還包括用于將所述接線盒5接地的接地結構52。所述接地結構52包括接地導電片，所述接地導電片的一端通過接地螺栓與所述接線盒5固定連接，另一端設有用于與接地線纜連接的接線位。

所述安裝結構包括：第一承載臺11，設置在所述安裝內腔10內部；內螺紋12，設置在所述安裝內腔10的內壁上；安裝螺母13，具有能夠與所述內螺紋12配合螺接的外螺紋14，用于將所述基體21擠壓固定在所述第一承載臺11上。部分所述錐形內圈41插入到由所述限位塊3、所述安裝螺母13以及所述基體21圍合形成的空間內。這種安裝方式，安裝內腔10具有位于安裝螺母13朝外一側的部分，這部分內壁與基體21、限位塊3之間圍合形成小空間，該部分小空間能夠咬合鎖定一部分密封圈4，從而增加密封圈4安裝的牢固性。

與所述內螺紋12相對的所述插座體1外壁上，還設有輔助外螺紋15，適于與安裝在插頭上的螺蓋螺接，以拉緊和密封連接插頭和插座，使插頭和插座之間的連接更牢固。

還包括防護蓋6，所述防護蓋6通過鏈條61與所述插座體1連接，能夠與所述輔助外螺紋15螺接，從而扣合密封所述插座結構。這種結構設計，能夠在船用插座不與插頭連接時，防護插座，防止雜物進入。

所述防護蓋6上設有能夠容納安裝所述外圈42，從而實現密封連接的環形凹陷。

所述接線盒5上具有用于供線纜穿入的安裝孔，所述安裝孔位置通過密封安裝結構與所述線纜密封連接；所述密封安裝結構包括：第二承載臺53，設置在所述安裝孔內部；第一錐度墊圈55，安裝在所述安裝孔內部，大端與所述第二承載臺53相抵；第二錐度墊圈56，套設在所述第一錐度墊圈55外部，大端朝外；密封墊圈54，安裝在所述安裝孔內部，一端與所述第二錐度墊圈56相抵；金屬墊圈58，安裝在所述安裝孔內部，一端與所述密封墊圈54的另一端相抵；壓蓋57，安裝進入所述安裝孔內部，擠壓所述金屬墊圈58，并通過所述密封墊圈54擠壓所述第二錐度墊圈56的大端，進而使得所述第一錐度墊圈55抱緊線纜，與線纜的屏蔽層接觸連接，以及使所述密封墊圈54向外膨脹與所述安裝孔的外壁密封接觸，向內膨脹與所述線纜的外壁密封接觸。

這種密封安裝結構，不僅能實現線纜的密封安裝，而且線纜的屏蔽層可以通過第一錐度墊圈55、第二錐度墊圈56與插座體1接觸，使線纜可以通過接線盒5接地，從而具有雙重接地保障，安全性更高。另外，金屬墊圈53還可以保護密封墊圈54。

本實施例的船用插座，密封墊圈54上設有空腔，以及用于封閉空腔的密封膜，不需要安裝線纜時，密封膜封閉空腔，防止雜物進入，需要安裝線纜時，刺破密封膜，空腔打開，線纜能夠安裝進入。這樣的設計，在插頭不使用時，可以保護插頭內部不進入雜物。

顯然，上述實施例僅僅是為清楚地說明所作的舉例，而并非對實施方式的限定。對于所屬領域的普通技術人員來說，在上述說明的基礎上還可以做出其它不同形式的變化或變動。這里無需也無法對所有的實施方式予以窮舉。而由此所引伸出的顯而易見的變化或變動仍處于本實用新型的保護范圍之中。
