本申請(qǐng)涉及電池，尤其涉及一種二次電池以及用電裝置。

背景技術(shù)：

1、近年來(lái)，隨著二次電池的應(yīng)用范圍越來(lái)越廣泛，二次電池廣泛應(yīng)用于水力、火力、風(fēng)力和太陽(yáng)能電站等儲(chǔ)能電源系統(tǒng)，以及電動(dòng)工具、電動(dòng)自行車(chē)、電動(dòng)摩托車(chē)、電動(dòng)汽車(chē)、軍事裝備、航空航天等多個(gè)領(lǐng)域。由于二次電池取得了極大的發(fā)展，因此對(duì)其性能也提出了更高的要求。

2、目前，在二次電池的設(shè)計(jì)中，cb值(cell?balance)為單位面積負(fù)極容量與單位面積正極容量的比值，通常二次電池的cb值設(shè)計(jì)在1.07以上，由此來(lái)確保電池的循環(huán)性能，但較高的cb值導(dǎo)致電池能量密度顯著降低。因此，期望能夠降低鋰離子電池的cb值，以提高電池的能量密度，同時(shí)仍確保電池具有良好的循環(huán)性能。

技術(shù)實(shí)現(xiàn)思路

1、本申請(qǐng)是鑒于上述課題而進(jìn)行的，其目的在于提供一種具有低cb值并且具有優(yōu)異的大倍率循環(huán)性能的二次電池。

2、為了實(shí)現(xiàn)上述目的，本申請(qǐng)的第一方面提供了一種二次電池，其中，所述二次電池的cb值為a，電解液中包含相對(duì)于所述電解液的總重量為b重量％的氟磺酸鋰和/或四氟硼酸鋰作為添加劑，所述二次電池滿足下述關(guān)系式：a＜1.05；且0.008≤b/a≤0.5。本發(fā)明的二次電池通過(guò)在電解液中加入特定量的氟磺酸鋰和/或四氟硼酸鋰作為添加劑，能夠在低cb值的情況下獲得優(yōu)異的大倍率循環(huán)性能。

3、在任意實(shí)施方式中，0.9≤a＜1.05，可選地，0.98≤a≤1.04。由此，二次電池能夠均衡性更好地獲得高能量密度和優(yōu)異的循環(huán)性能。

4、在任意實(shí)施方式中，0.04≤b/a≤0.37。由此，能夠進(jìn)一步改善二次電池的能量密度和循環(huán)性能。

5、在任意實(shí)施方式中，所述電解液在25℃下的電導(dǎo)率為9.0～11.0ms/cm。通過(guò)使電解液電導(dǎo)率為上述范圍，能夠改善二次電池的大倍率循環(huán)性能。

6、在任意實(shí)施方式中，所述電解液中作為電解質(zhì)鹽包含六氟磷酸鋰鹽和雙氟磺酰亞胺鋰鹽，相對(duì)于所述電解液的總重量，所述雙氟磺酰亞胺鋰鹽的含量為c重量％，所述二次電池滿足下述關(guān)系式：7.4≤c/a≤18.3，可選地，9.0≤c/a≤14.3。通過(guò)使c/a值在上述范圍內(nèi)，能夠提高電解液的電導(dǎo)率。

7、在任意實(shí)施方式中，相對(duì)于所述電解液的總重量，所述雙氟磺酰亞胺鋰鹽的含量為10％～18％。通過(guò)將雙氟磺酰亞胺鋰鹽的含量設(shè)定在上述范圍內(nèi)，能夠提高電解液的電導(dǎo)率。

8、在任意實(shí)施方式中，所述電解液中作為溶劑包括環(huán)狀酯和鏈狀酯，所述鏈狀酯在25℃下的粘度為0.4～0.8cp。通過(guò)使鏈狀酯的粘度在上述范圍內(nèi)，有利于提高電解液的電導(dǎo)率，進(jìn)而有利于提升電池的大倍率循環(huán)性能。

9、在任意實(shí)施方式中，相對(duì)于所述溶劑的總重量，所述鏈狀酯的含量為d重量％，所述二次電池滿足下述關(guān)系式：5.6≤d/10a≤9.4，可選地，6.2≤d/10a≤7.9。通過(guò)使d/10a值在上述范圍內(nèi)，有利于提升電池的大倍率循環(huán)性能。

10、在任意實(shí)施方式中，相對(duì)于所述溶劑的總重量，所述鏈狀酯的含量為60重量％～95重量％。由此，有利于控制電解液的粘度，進(jìn)而提升電池的大倍率循環(huán)性能。

11、在任意實(shí)施方式中，所述鏈狀酯包括羧酸酯和/或碳酸酯。由此，有利于控制電解液的粘度，進(jìn)而提升電池的大倍率循環(huán)性能。

12、在任意實(shí)施方式中，所述羧酸酯包括選自乙酸乙酯、丙酸乙酯、丙酸丙酯、乙酸甲酯、丙酸甲酯、丁酸甲酯、丁酸乙酯中的至少一種，所述碳酸酯包括選自碳酸甲乙酯、碳酸二甲酯、碳酸二乙酯、碳酸甲丙酯中的至少一種。由此，有利于提升電池的大倍率循環(huán)性能。

13、在任意實(shí)施方式中，所述環(huán)狀酯包括選自碳酸乙烯酯、碳酸丙烯酯、γ-丁內(nèi)酯中的至少一種，相對(duì)于所述溶劑的總重量，所述環(huán)狀酯的含量為5重量％～30重量％。由此，有利于控制電解液的粘度，進(jìn)而提升電池的大倍率循環(huán)性能。

14、在任意實(shí)施方式中，所述溶劑包括碳酸乙烯酯、碳酸甲乙酯、碳酸二甲酯和乙酸乙酯。通過(guò)使溶劑包括碳酸乙烯酯、碳酸甲乙酯、碳酸二甲酯和乙酸乙酯，更有利于提升電池的大倍率循環(huán)性能。

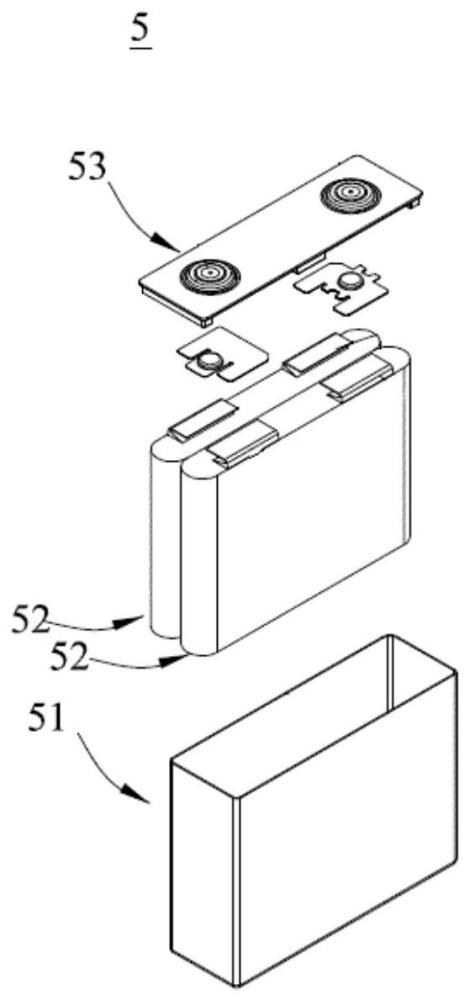

15、本申請(qǐng)的第二方面還提供一種用電裝置，其包括本申請(qǐng)的第一方面的二次電池。

技術(shù)特征：

1.一種二次電池，其中，所述二次電池的cb值為a，電解液中包含相對(duì)于所述電解液的總重量為b重量％的氟磺酸鋰和/或四氟硼酸鋰作為添加劑，所述二次電池滿足下述關(guān)系式：

2.根據(jù)權(quán)利要求1所述的二次電池，其特征在于，0.9≤a＜1.05，可選地，0.98≤a≤1.04。

3.根據(jù)權(quán)利要求1或2所述的二次電池，其特征在于，0.04≤b/a≤0.37。

4.根據(jù)權(quán)利要求1～3中任一項(xiàng)所述的二次電池，其特征在于，

5.根據(jù)權(quán)利要求4所述的二次電池，其特征在于，所述電解液中作為電解質(zhì)鹽包含六氟磷酸鋰鹽和雙氟磺酰亞胺鋰鹽，相對(duì)于所述電解液的總重量，所述雙氟磺酰亞胺鋰鹽的含量為c重量％，所述二次電池滿足下述關(guān)系式：

6.根據(jù)權(quán)利要求5所述的二次電池，其特征在于，相對(duì)于所述電解液的總重量，所述雙氟磺酰亞胺鋰鹽的含量為10％～18％。

7.根據(jù)權(quán)利要求4～6中任一項(xiàng)所述的二次電池，其特征在于，所述電解液中作為溶劑包括環(huán)狀酯和鏈狀酯，所述鏈狀酯在25℃下的粘度為0.4～0.8cp。

8.根據(jù)權(quán)利要求7所述的二次電池，其特征在于，相對(duì)于所述溶劑的總重量，所述鏈狀酯的含量為d重量％，所述二次電池滿足下述關(guān)系式：

9.根據(jù)權(quán)利要求7或8所述的二次電池，其特征在于，相對(duì)于所述溶劑的總重量，所述鏈狀酯的含量為60重量％～95重量％。

10.根據(jù)權(quán)利要求7～9中任一項(xiàng)所述的二次電池，其特征在于，所述鏈狀酯包括羧酸酯和/或碳酸酯。

11.根據(jù)權(quán)利要求7～10中任一項(xiàng)所述的二次電池，其特征在于，

12.根據(jù)權(quán)利要求7～11中任一項(xiàng)所述的二次電池，其特征在于，

13.根據(jù)權(quán)利要求7～12中任一項(xiàng)所述的二次電池，其特征在于，所述溶劑包括碳酸乙烯酯、碳酸甲乙酯、碳酸二甲酯和乙酸乙酯。

14.一種用電裝置，其特征在于，包括權(quán)利要求1～13中任一項(xiàng)所述的二次電池。

技術(shù)總結(jié)
本申請(qǐng)?zhí)峁┮环N二次電池以及用電裝置，所述二次電池中，該二次電池的CB值為A，電解液中包含相對(duì)于所述電解液的總重量為B重量％的氟磺酸鋰和/或四氟硼酸鋰作為添加劑，所述二次電池滿足下述關(guān)系式：A＜1.05；且0.008≤B/A≤0.5。本申請(qǐng)的二次電池具有低CB值，具有高能量密度和優(yōu)異的大倍率循環(huán)性能。

技術(shù)研發(fā)人員：吳凱,吳則利,彭淑婷,吳巧,郭潔,韓昌隆,張翠平,黃磊,劉文浩
受保護(hù)的技術(shù)使用者：寧德時(shí)代新能源科技股份有限公司
技術(shù)研發(fā)日：
技術(shù)公布日：2025/4/28
