本技術涉及電池，具體而言，涉及一種換熱管、電池和用電裝置。

背景技術：

1、電池內的電池單體在運轉時需要處于一定的溫度范圍，在電池內溫度超出或者低于這個范圍時，電池的穩定性以及電池性能均會受到較大的影響。換熱管可以用于與電池單體進行熱交換，以使電池能夠處于適宜的溫度范圍內。而換熱管的折彎路徑影響其與待換熱部件的換熱面積以及溫度分布。

2、在一些相關技術中，換熱管的延伸路徑過于復雜，導致成型難度較大，存在干涉。

技術實現思路

1、本技術實施例提供了一種換熱管、電池和用電裝置，可以通過降低換熱管的成型難度，以滿足電池和用電裝置較大換熱面積和復雜換熱路徑的需求。

2、第一方面，本技術實施例提供一種換熱管，包括多個換熱段，多個換熱段分別單獨成型，且多個換熱段順次拼接且連通；其中，每個換熱段包括折彎段和平直段，任意相鄰兩個換熱段的兩個平直段通過搭接結構連接，搭接結構包括第一插接部和第二插接部，第一插接部插入第二插接部，且與第二插接部連接。

3、在上述技術方案中，通過多個換熱段分別單獨成型且順次拼接連通，使每個換熱段的折彎段和平直段成型過程中，不受其他換熱段的干涉，降低了成型難度，有利于提高生產效率；并且，換熱管的多個換熱段之間無需為了避免成型過程的干涉而增加間距，在一定空間范圍內換熱管可以布置更密集，以利于增大換熱面積，換熱管由進口至出口的延伸路徑也可以更靈活多變，利于滿足不同溫場分布的調溫需求。并且，通過搭接結構實現多個換熱段的拼接，插接連接方式更方便裝配，且多個換熱段之間定位精準，無需設置其他連通和配合構件，有利于降低成本。

4、在一些實施例中，通過搭接結構連接的兩個平直段中，其中一個平直段的端部形成為第一插接部，另一個平直段的端部形成為第二插接部。

5、在上述技術方案中，兩個換熱段通過平直段直接插接相連，不僅可以減少插接縫隙，降低泄漏風險，而且可以減少插接工序，提高拼接效率。

6、在一些實施例中，第一插接部的內周面與相連的換熱段的內周面共面，第二插接部形成為擴口段且第二插接部的內周面尺寸大于相連的換熱段的內周面尺寸。

7、在上述技術方案中，第一插接部插入擴口段內，使與擴口段相連的換熱段能夠?qū)Φ谝徊褰硬康牟迦肷疃认尬唬苊獾谝徊褰硬坎迦肷疃冗^(guò)大而影響換熱管的延伸長度。并且，第一插接部的內周面與相連的換熱段的內周面共面，使第一插接部不易導致相連的換熱段內流阻增大，擴口段的內周面尺寸較大則可以降低第一插接部插入后對相連的換熱段內流阻的影響，由此降低換熱管整體的流阻。

8、在一些實施例中，第一插接部形成為縮口段且第一插接部的外周面尺寸小于相連的換熱段的外周面尺寸，第二插接部的外周面與相連的換熱段的外周面共面。

9、在上述技術方案中，縮口段插入第二插接部?jī)?nèi)，使與縮口段相連的換熱段能夠與第二插接部配合實現插接限位，避免第一插接部插入深度過大而影響換熱管的延伸長度。并且，第二插接部的外周面與相連的換熱段的外周面共面，有利于提高換熱管的外表面的平整度，使換熱管的外表面能夠與待換熱部件充分接觸換熱，降低熱阻，提高換熱效率。

10、在一些實施例中，換熱管還包括連接接頭，連接接頭的兩端分別與相鄰兩個換熱段的兩個平直段的端部通過搭接結構連接，其中，連接接頭的端部和平直段的端部中的一個形成為第一插接部，另一個形成為第二插接部。

11、在上述技術方案中，與換熱段相比，連接接頭的延伸長度更短，更易于成型且結構設置更靈活。因此，通過連接接頭實現兩個換熱段的間接連接，可以在連接接頭上設置密封結構，如設置焊料層，將連接接頭與換熱段插接后直接升溫焊接，實現密封。而換熱段上無需設置焊料層等密封結構，換熱段的結構簡單，例如可以采用單一材料擠出成型，而不受復合材料無法擠出成型的限制，有利于降低換熱段的成型難度，提高生產效率，并且擠出成型使換熱段的密封性更可靠。

12、在一些實施例中，連接平直段和連接接頭的搭接結構中，第一插接部形成為縮口段和/或第二插接部形成為擴口段。

13、在上述技術方案中，通過設置縮口段和擴口段中的至少一個，可以實現搭接結構的插接限位，使插接深度不易過大而影響換熱管延伸長度。且第一插接部形成為縮口段，在插入第二插接部后有利于使平直段的外周面與連接接頭的外周面較為平滑過渡，有利于提高換熱管的外表面的平整度，使換熱管的外表面能夠與待換熱部件充分接觸換熱，降低熱阻，提高換熱效率。第二插接部形成為擴口段，在第一插接部插入擴口段內后，有利于使平直段的內周面與連接接頭的內周面可以較為平滑過渡，降低搭接接頭對流阻的影響，從而降低換熱管的整體流阻。

14、在一些實施例中，平直段和連接接頭中的一個的外周面與相連的第一插接部的外周面共面，且另一個的內周面與相連的第二插接部的內周面共面。

15、在上述技術方案中，平直段與連接接頭的端部均不需做擴口處理和縮口處理，直接將連接接頭套設于平直段外或者連接接頭插入平直段內，即可實現插接，有利于減少裝配工序，提高生產效率

16、在一些實施例中，第一插接部的外周面與第二插接部的內周面連接。

17、在上述技術方案中，第一插接部與第二插接部的連接面積較大，有利于提高連接可靠性以及密封可靠性。

18、在一些實施例中，第一插接部和第二插接部焊接相連。

19、在上述技術方案中，連接方式簡單牢固，且密封性好。

20、在一些實施例中，每個換熱段由單根管一體成型；和/或，換熱管為扁管。

21、在上述技術方案中，省去了平直段與折彎段之間的裝配工序，提高生產效率，且無需進行拼接密封，有利于降低密封失效的風險。

22、在一些實施例中，換熱段包括一個折彎段和兩個平直段，兩個平直段分別與折彎段的兩端連接。

23、在上述技術方案中，換熱段大體形成為u型、v型或l型結構，換熱段所包括折彎段的數量更少，換熱段的成型難度更低，并且，換熱段可以通過兩端的平直段與其他換熱段進行拼接，拼接更容易，且更不易發生拼接處密封失效的問題。

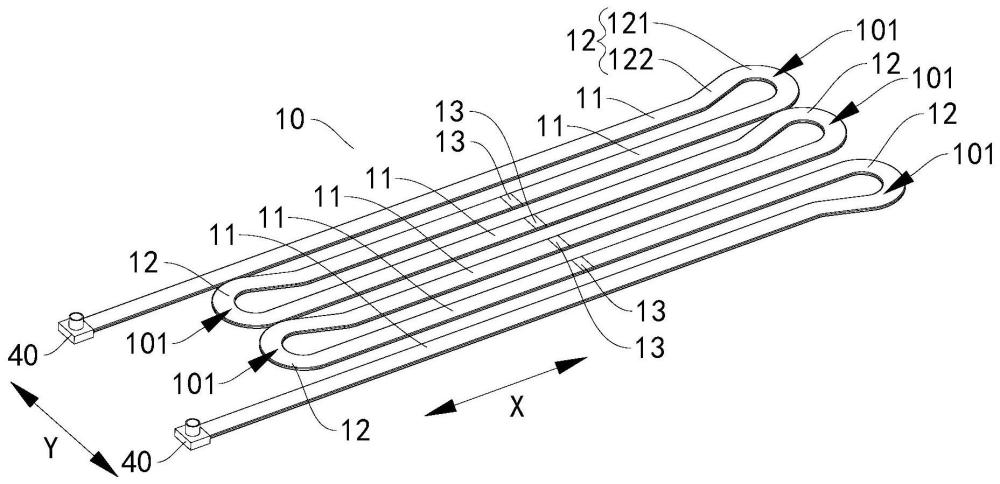

24、在一些實施例中，換熱段的兩個平直段沿第一方向延伸且沿第二方向排布，第一方向和第二方向呈夾角設置，相連兩個換熱段中，其中一個換熱段的一個平直段與另一個換熱段的一個平直段沿第一方向相對且連接。

25、在上述技術方案中，換熱管形成為沿第一方向往復延伸的蛇形管，提高換熱面積的效果更好，且多個換熱段易于進行拼接操作。

26、在一些實施例中，位于拼接路徑上兩端的兩個平直段長度大于中間平直段的長度，兩個平直段相互平行且分別具有換熱管的進口和出口，進口和出口位于兩個平直段長度方向上的同一端。

27、在上述技術方案中，兩端的平直段長度大于中間的平直段長度，使兩端的平直段能夠在長度方向上靠近換熱管的邊緣，便于與外部的流路進行連接。

28、在一些實施例中，換熱管包括順次連通的多個平直段和至少一個折彎段，平直段沿第一方向延伸且多個平直段沿第二方向間隔布置，第一方向與第二方向呈夾角設置，至少一個折彎段順次連接并連通多個平直段。

29、在上述技術方案中，通過折彎段連接平直段能夠?qū)崿F(xiàn)換熱管由進口向出口延伸路徑的換向，換熱管形成為蛇形結構，有利于使換熱管能夠在一定空間范圍內覆蓋更大面積，從而增大與待換熱部件的換熱面積，增大換熱效率以及提高待換熱部件的溫度均勻性。

30、在一些實施例中，折彎段包括弧形段和傾斜段，傾斜段連接弧形段和相鄰兩個平直段中的一個，且傾斜段沿第一方向遠離弧形段且向靠近相鄰兩個平直段中的另一個的方向傾斜。

31、在上述技術方案中，傾斜段可以減小兩個平直段在第二方向上的間距，使兩個平直段的間距小于弧形段的內邊緣的彎曲直徑。由此，任意通過折彎段連接的兩個平直段的間距被減小，換熱管的全部平直段在第二方向上的占用空間減小，換言之，在第二方向上所需換熱范圍一定的情況下，可以布置更多的平直段，由此增大在一定空間范圍內的換熱面積，提高換熱效果以及對待換熱部件不同區域的換熱均勻性。

32、在一些實施例中，折彎段包括一個弧形段和一個傾斜段，傾斜段的一端與弧形段的一端連接，傾斜段和另一端和弧形段的另一端分別與相鄰兩個平直段連接。

33、在上述技術方案中，弧形段沿弧形延伸，傾斜段可以沿直線延伸，弧形段與傾斜段在成型過程中需要改變折彎方式，通過折彎段包括一個傾斜段，可以減小折彎成型過程中折彎方式切換的次數，以提高生產效率，降低成型難度。

34、在一些實施例中，折彎段包括一個弧形段和兩個傾斜段，兩個傾斜段分別連接弧形段的兩端和相鄰兩個平直段。

35、在上述技術方案中，減小平直段排布間距的效果更好，并且在減小間距需求一定的情況下，每個傾斜段所需傾斜的角度更小，有利于降低成型難度。

36、在一些實施例中，折彎段的內邊緣的折彎直徑為d，平直段沿第二方向的寬度為l，其中，同一換熱段的兩個平直段在第二方向上的間距為60％d～70％d；和/或，換熱段的兩個平直段為第一平直段和第二平直段，相鄰兩個換熱段中，其中一個換熱段的第一平直段與另一個換熱段的第二平直段沿第一方向相對且通過搭接結構相連，其中一個換熱段的第二平直段和另一個換熱段的第一平直段在第二方向上分別位于搭接結構的兩側，位于搭接結構兩側的第一平直段和第二平直段的間距為60％(2d+l)～70％(2d+l)。

37、在上述技術方案中，既能夠有效減小換熱段的兩個平直段在第二方向的占用空間，又能夠減小相連換熱段在第二方向的整體占用空間，提高換熱面積的效果更好，且傾斜段的傾斜角度合理，便于換熱段單獨成型。

38、在一些實施例中，換熱管包括第一換熱管，第一換熱管包括第一換熱流道和第二換熱流道，第二換熱流道彎折形成有u型區域，第一換熱流道彎折設置于u型區域內，且與第二換熱流道彎折連接。

39、在上述技術方案中，通過將第二換熱流道折彎形成有u型區域，且第一換熱流道彎折設置于u型區域內，當換熱管與電池組件換熱時，可將外圍的第二換熱流道形成的u型區域與電池的外圍電池單體相對，將u型區域內的第一換熱流道與內部電池單體相對，使得換熱管可以彌補外圍電池單體與環境之間的熱交換導致的內外溫差，使電池組件外圍的電池單體與電池組件內部的電池單體的換熱效果趨于一致，提升電池的均溫性，由此可以在一定程度上提高電池的使用壽命。

40、在一些實施例中，第一換熱流道包括多個第一換熱部，多個第一換熱部間隔排布，且順次彎折連接。

41、在上述技術方案中，一方面，通過設置多個第一換熱部，可以增加第一換熱流道的換熱面積，進而可以增加第一換熱管的換熱面積，從而可以提高第一換熱管的換熱效果；另一方面，由于內部電池單體被外部電池單體包裹，內部電池單體互相之間溫差不大，因而，通過多個第一換熱部的設置，能在減小內外電池單體的溫差的前提下，提高整體換熱效果。

42、在一些實施例中，第二換熱流道包括：第二換熱部、第三換熱部和第四換熱部，第二換熱部沿第一換熱流道的第一側周沿延伸，第三換熱部連接在第二換熱部和第一換熱流道之間，且沿第一換熱流道的第二側周沿延伸，第三換熱部的第一端與第二換熱部呈夾角連接且第二端與第一換熱流道呈夾角連接，第四換熱部與第二換熱部連通，與第二換熱部呈夾角連接，且沿第一換熱流道的第三側周沿延伸。

43、在上述技術方案中，通過將第二換熱部、第三換熱部和第四換熱部分別布置在第一換熱流道的其中三側，使得第二換熱流道可以包圍第一換熱流道，進而可以增加第一換熱管的排布緊湊性，實現第一換熱管的結構小型化，進而有利于提高電池的體積能量密度，同時，還可以簡化第一換熱管的結構，方便換熱管的加工和生產。

44、在一些實施例中，第一換熱管還包括第三換熱流道，第一換熱流道連接在第三換熱流道和第二換熱流道之間，且第三換熱流道與第一換熱流道呈夾角連接。

45、在上述技術方案中，通過設置第三換熱流道，可以進一步增加第一換熱管的換熱面積，進而可以進一步提高第一換熱管的換熱效果。

46、在一些實施例中，第一換熱流道包括多個第一換熱部，多個第一換熱部在第二方向上順次彎折連接，第三換熱流道布置在第一換熱流道的背離第三換熱部的一側，第三換熱流道與多個第一換熱部中沿第二方向距離第二換熱部最近的一個相連，第三換熱流道沿第二方向朝向遠離第二換熱部的方向延伸，第一換熱部沿第一方向延伸，第一方向與第二方向呈夾角設置。

47、在上述技術方案中，通過增加設置第三換熱流道，并設置第三換熱流道與多個第一換熱部中沿第二方向y距離第二換熱部最近的一個相連，可以增大換熱面積，平衡電池組件的溫差，進而可以提高電池組件的均溫性。

48、第二方面，本技術實施例還提供一種電池，包括上述的換熱管。

49、在一些實施例中，電池包括多個換熱管，多個換熱管沿第二方向間隔排布，或相互繞設排布，至少一個換熱管為第一換熱管，第一換熱管包括第一換熱流道和第二換熱流道，第二換熱流道彎折形成有u型區域，第一換熱流道彎折設置于u型區域內，且與第二換熱流道彎折連接，多個換熱管并聯布置。

50、在上述技術方案中，通過設置一個或多個換熱管，且多個換熱管沿第二方向y間隔排布或相互繞設排布，可以增加換熱管的多樣性，進而可以提高換熱管的適配性，使其能夠滿足不同的電池需求，進而提高電池的市場競爭性；同時，多個換熱管并聯布置，可以使得多個換熱管能夠同時換熱，進而可以降低換熱管的換熱時間，提高換熱效率。

51、在一些實施例中，電池還包括：箱體組件和電池組件，箱體組件包括一體沖壓成型的箱本體，箱本體且包括底壁和圍壁，電池組件設于箱本體內，電池組件包括多個電池單體。

52、在上述技術方案中，由于箱本體的底壁和圍壁為一體沖壓成型，因此底壁和圍壁的連接處無需考慮密封問題，就可以提高密封效果，從而可以避免泥水從底壁和圍壁的連接處滲入箱本體內對電池組件造成影響，提升電池的可靠性。而且，一體沖壓成型的箱本體無需拼接，可以提高生產效率。

53、在一些實施例中，電池包括調溫件，調溫件包括第一調溫件、第二調溫件和第三調溫件中的至少一個，第一調溫件、第二調溫件和第三調溫件三者中的至少一個形成換熱管，其中，第一調溫件設于箱本體外，且與箱本體的外壁貼合；第二調溫件設于箱體組件內，且位于電池組件與箱體組件之間；第三調溫件設于箱體組件內，且位于相鄰兩個電池單體之間。

54、在上述技術方案中，電池單體工作過程中可以產生熱量，或者低溫環境下需要加熱電池單體以使電池單體處于適宜溫度范圍。通過設置調溫件可以實現電池單體的溫度調節，提高電池單體的穩定性，提高電池的續航能力。

55、第三方面，本技術實施例還提供一種用電裝置包括上述的電池。
