本技術涉及一種ffc連接器，尤其涉及一種吸塵式高頻信號傳輸ffc連接器。

背景技術：

1、ffc連接器，即柔性扁平電纜連接器是一種用pet絕緣材料和極薄的鍍錫扁平銅線，通過高科技自動化設備生產線壓合而成的新型數據線纜，目前所使用的ffc連接器都不具備防塵效果，在灰塵堆積的時候容易燒壞電路板影響設備工作且電路板受到的震動、沖擊時則沒有緩沖保護，所以需要一種能夠緩沖保護且防塵的新型ffc連接器。

技術實現思路

1、本實用新型的目的在于提供一種吸塵式高頻信號傳輸ffc連接器，以解決上述技術問題。

2、為實現上述目的本實用新型采用以下技術方案：

3、一種吸塵式高頻信號傳輸ffc連接器，包括安裝外殼、連接扣板、輔助三角架、灰塵靜電吸附裝置、針腳、緩沖橡膠塊，所述安裝外殼頂端安裝有鉸接固定的連接扣板，所述連接扣板頂端安裝有粘接固定的輔助三角架，所述安裝外殼頂端后側安裝有灰塵靜電吸附裝置，所述安裝外殼前端表面連接扣板底端安裝有嵌入式結構的針腳，所述安裝外殼底端兩側開有嵌槽且內側安裝粘接固定的緩沖橡膠塊。

4、在上述技術方案基礎上，所述灰塵靜電吸附裝置包括支架、開關按鈕、警示燈、電池倉、紐扣電池、倉蓋、通電插桿、靜電吸附桿、插槽、通電金屬環，所述支架為凹字型結構且前端表面安裝有開關按鈕，所述開關按鈕兩側安裝有對稱分布的警示燈，所述支架右端開有電池倉且內側安裝有紐扣電池并通過螺紋連接的倉蓋固定，所述支架內側右端安裝有通電插桿，所述通電插桿與左端的靜電吸附桿表面的插槽內側的通電金屬環插接連接。

5、在上述技術方案基礎上，所述緩沖橡膠塊包括連接金屬板、海綿墊、橡膠墊，所述連接金屬板底端安裝有粘接固定的海綿墊，所述海綿墊底端安裝有粘接固定的橡膠墊。

6、與現有技術相比，本實用新型具有以下優點：本實用新型連接器通過分體式結構的灰塵靜電吸附裝置能夠對連接扣板附近的灰塵進行電磁吸附、攔截，有效的降低連接扣板、針腳連接處附近堆積灰塵降低灰塵對連接穩定性的影響，然后通過緩沖橡膠塊能夠提高外殼安裝時與電路板的摩擦力并對電路板受到的震動、沖擊進行緩沖保護避免，提高沖擊狀態下對連接器的使用穩定性。

技術特征：

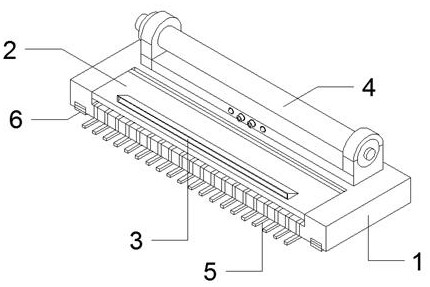

1.一種吸塵式高頻信號傳輸ffc連接器，包括安裝外殼(1)、連接扣板(2)、輔助三角架(3)、灰塵靜電吸附裝置(4)、針腳(5)、緩沖橡膠塊(6)，其特征在于：所述安裝外殼(1)頂端安裝有鉸接固定的連接扣板(2)，所述連接扣板(2)頂端安裝有粘接固定的輔助三角架(3)，所述安裝外殼(1)頂端后側安裝有灰塵靜電吸附裝置(4)，所述安裝外殼(1)前端表面連接扣板(2)底端安裝有嵌入式結構的針腳(5)，所述安裝外殼(1)底端兩側開有嵌槽且內側安裝粘接固定的緩沖橡膠塊(6)。

2.根據權利要求1所述的一種吸塵式高頻信號傳輸ffc連接器，其特征在于：所述灰塵靜電吸附裝置(4)包括支架(7)、開關按鈕(8)、警示燈(9)、電池倉(10)、紐扣電池(11)、倉蓋(12)、通電插桿(13)、靜電吸附桿(14)、插槽(15)、通電金屬環(16)，所述支架(7)為凹字型結構且前端表面安裝有開關按鈕(8)，所述開關按鈕(8)兩側安裝有對稱分布的警示燈(9)，所述支架(7)右端開有電池倉(10)且內側安裝有紐扣電池(11)并通過螺紋連接的倉蓋(12)固定，所述支架(7)內側右端安裝有通電插桿(13)，所述通電插桿(13)與左端的靜電吸附桿(14)表面的插槽(15)內側的通電金屬環(16)插接連接。

3.根據權利要求1所述的一種吸塵式高頻信號傳輸ffc連接器，其特征在于：所述緩沖橡膠塊(6)包括連接金屬板(17)、海綿墊(18)、橡膠墊(19)，所述連接金屬板(17)底端安裝有粘接固定的海綿墊(18)，所述海綿墊(18)底端安裝有粘接固定的橡膠墊(19)。

技術總結
本技術公開了一種吸塵式高頻信號傳輸FFC連接器，包括安裝外殼、連接扣板、輔助三角架、灰塵靜電吸附裝置、針腳、緩沖橡膠塊，所述安裝外殼頂端安裝有鉸接固定的連接扣板，所述連接扣板頂端安裝有粘接固定的輔助三角架，所述安裝外殼頂端后側安裝有灰塵靜電吸附裝置，所述安裝外殼前端表面連接扣板底端安裝有嵌入式結構的針腳，所述安裝外殼底端兩側開有嵌槽且內側安裝粘接固定的緩沖橡膠塊。本技術FFC連接器通過合理化的設計能夠對連接器受到的沖擊、震動提供緩沖保護并且配合灰塵靜電吸附裝置能夠對周圍的灰塵進行電磁吸附進而降低灰塵對連接部位的影響。

技術研發人員：蔡德金
受保護的技術使用者：深圳市誠得信電子有限公司
技術研發日：20240311
技術公布日：2025/4/28
