本技術涉及蓄電池，尤其涉及一種極群整理裝置。

背景技術：

1、極群組是由正、負極板和隔板組成的蓄電池部件，為提高生產效率，可采用極群夾具來完成極群的整理工作。

2、例如，申請號為cn202223252560.5的實用新型專利所提出的一種用于蓄電池生產線的極群整理裝置，其中，包括用于放置極群的傳輸鏈板和用于整理極群的整理機構，整理機構包括：機架，機架位于傳輸鏈板外側；水平整理組件，水平整理組件安裝在機架上，水平整理組件包括固定板、升降氣缸、夾持單元，升降氣缸安裝于機架上且升降氣缸的伸縮桿頂端與固定板固定連接，夾持單元包括水平氣缸和安裝于水平氣缸的伸縮桿末端的夾板，一組夾持單元對稱安裝于固定板上；垂直按壓組件，垂直按壓組件安裝于固定板下表面，垂直按壓組件包括按壓氣缸以及壓板。

3、然而，壓板的運動受到夾板的限制，無法均勻按壓極群，壓實效果差。

技術實現思路

1、有鑒于此，有必要提供一種極群整理裝置，用以解決現有的極群整理裝置中壓板的運動受到夾板的限制，無法均勻按壓極群，壓實效果差的問題。

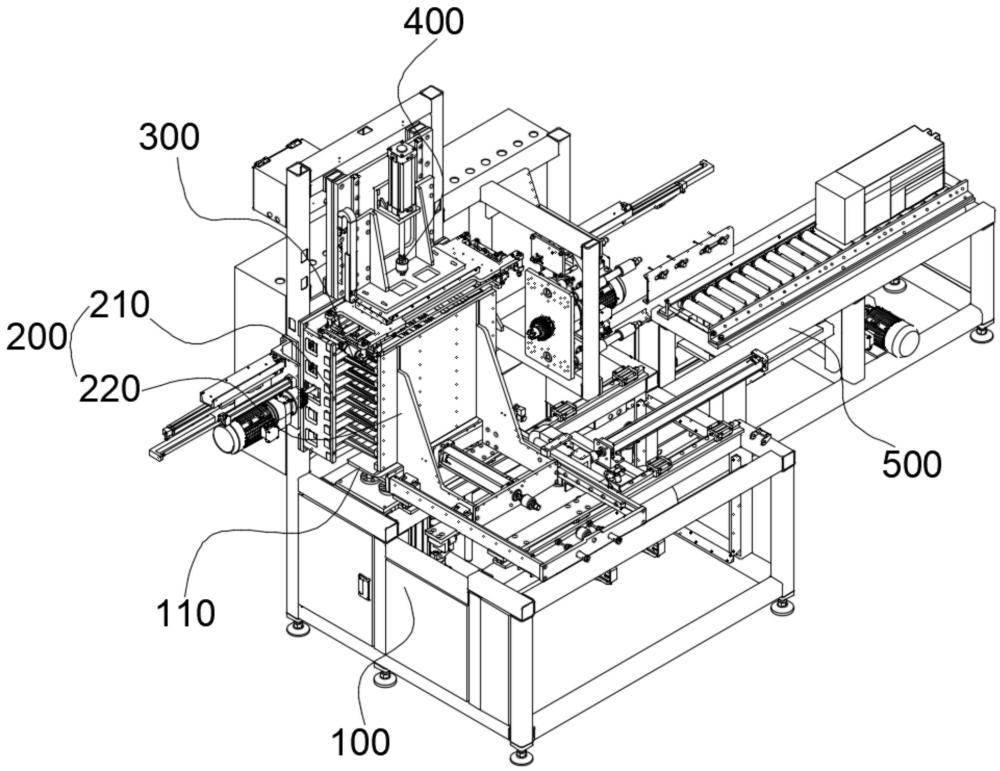

2、本實用新型提供一種極群整理裝置，包括機架、壓實組件和側向夾持組件，所述壓實組件包括安裝于所述機架上的固定件，以及沿靠近或遠離所述固定件的方向與所述機架滑動連接的按壓件，所述按壓件的長度和寬度分別大于極群的長度和寬度，且所述按壓件的兩側均形成有多個開口，所述側向夾持組件包括與多個所述開口一一對應的多個夾爪以及安裝于所述機架上的夾持驅動件，所述夾持驅動件與多個所述夾爪，用以驅動其中一側的多個所述夾爪沿靠近或遠離另一側的多個所述夾爪移動，兩側的多個所述夾爪可相對移動直至所述開口中、用以與極群的兩側抵接。

3、進一步的，還包括底板，所述底板設置于所述固定件和所述按壓件之間的間隙的正下方位置處，所述底板與所述機架固定連接，用于承接立置的極群。

4、進一步的，所述固定件包括固定架和多個固定條，所述固定架與所述機架固定連接，多個所述固定條相互平行且沿豎直方向依次設置，所述固定條水平設置，且所述固定條的兩端均所述固定架連接，多個所述夾爪位于所述固定條遠離所述按壓件的一側與所述夾持驅動件連接，多個所述夾爪的另一側穿過相鄰兩個所述固定條之間的間隙設置。

5、進一步的，所述固定架包括連接板和兩個側板，兩個所述側板垂直于所述連接板設置、并與所述連接板的兩側固定連接，所述連接板設置于所述側板遠離所述按壓件的一側，所述連接板的底部與所述機架固定連接，兩個所述連接板上均形成有沿豎直方向依次設置的多個卡槽，所述固定條的兩端分別與兩個所述連接板上的卡槽卡接。

6、進一步的，所述按壓件包括按壓驅動件、壓板和多個壓條，多個所述壓條與多個所述固定條一一對應、且固定設于所述壓板上，所述壓板沿靠近或遠離所述固定架的方向與所述機架滑動連接，所述按壓驅動件安裝于所述機架上且其輸出端與所述壓板連接，相鄰兩個所述壓條之間的間隙的兩側形成有兩個所述開口。

7、進一步的，所述壓條和所述固定條沿水平方向的長度均大于極群的寬度，相隔最遠的兩個所述壓條和所述固定條之間的距離均大于極群的長度，所述夾爪的長度大于極群的厚度。

8、進一步的，還包括兩個連接塊，所述夾持驅動件包括相對設置的兩個夾持電機和兩根螺桿，兩個所述連接塊分別與兩側的多個所述夾爪連接，兩個所述連接塊均與所述固定件滑動連接，兩個所述夾持電機均與所述固定件固定連接，兩個所述夾持電機的輸出端分別與所述螺桿連接，兩個所述螺桿分別穿過兩個所述連接塊上形成的螺紋孔設置。

9、進一步的，還包括安裝于所述機架上的極耳整理組件，所述極耳整理組件設置于所述固定件和所述按壓件之間的間隙的上方位置處，用以整理極群的極耳。

10、進一步的，包括支撐件、極耳夾持件及極耳驅動件，所述極耳夾持件包括沿第一方向滑動連接于支撐件的第一夾持端和第二夾持端，所述極耳驅動件包括兩個滑動部、轉動部及驅動部，所述滑動部沿第一方向滑動連接支撐件且兩個滑動部分別連接于第一夾持端和第二夾持端，所述轉動部轉動連接于支撐件并分別滑動連接于兩個滑動部，所述轉動部的轉動軸線位于兩個滑動部之間的位置處，所述驅動部連接支撐件和轉動部，用于驅使轉動部轉動，并經轉動的轉動部驅使兩個滑動部反向滑動，以使得兩個滑動部驅使第一夾持端和第二夾持端相互靠近或者相互遠離。

11、進一步的，還包括指向所述機架輸送的堆料傳送帶。

12、與現有技術相比，通過設置按壓件的長度和寬度分別大于極群的長度和寬度，在按壓件將極群壓至固定件的過程中，按壓件能夠均勻施加壓力于極群的各個部位，同時，在夾爪夾取壓實的極群的過程中，多個夾爪穿過按壓件兩側形成的開口與極群的兩側抵接，從而實現側向整理極群的功能，夾爪的動作不受按壓件的限制，按壓件能夠均勻按壓極群，壓實效果好。

技術特征：

1.一種極群整理裝置，其特征在于，包括：

2.根據權利要求1所述的極群整理裝置，其特征在于，還包括底板，所述底板設置于所述固定件和所述按壓件之間的間隙的正下方位置處，所述底板與所述機架固定連接，用于承接立置的極群。

3.根據權利要求1所述的極群整理裝置，其特征在于，所述固定件包括固定架和多個固定條，所述固定架與所述機架固定連接，多個所述固定條相互平行且沿豎直方向依次設置，所述固定條水平設置，且所述固定條的兩端均所述固定架連接，多個所述夾爪位于所述固定條遠離所述按壓件的一側與所述夾持驅動件連接，多個所述夾爪的另一側穿過相鄰兩個所述固定條之間的間隙設置。

4.根據權利要求3所述的極群整理裝置，其特征在于，所述固定架包括連接板和兩個側板，兩個所述側板垂直于所述連接板設置、并與所述連接板的兩側固定連接，所述連接板設置于所述側板遠離所述按壓件的一側，所述連接板的底部與所述機架固定連接，兩個所述連接板上均形成有沿豎直方向依次設置的多個卡槽，所述固定條的兩端分別與兩個所述連接板上的卡槽卡接。

5.根據權利要求3所述的極群整理裝置，其特征在于，所述按壓件包括按壓驅動件、壓板和多個壓條，多個所述壓條與多個所述固定條一一對應、且固定設于所述壓板上，所述壓板沿靠近或遠離所述固定架的方向與所述機架滑動連接，所述按壓驅動件安裝于所述機架上且其輸出端與所述壓板連接，相鄰兩個所述壓條之間的間隙的兩側形成有兩個所述開口。

6.根據權利要求5所述的極群整理裝置，其特征在于，所述壓條和所述固定條沿水平方向的長度均大于極群的寬度，相隔最遠的兩個所述壓條和所述固定條之間的距離均大于極群的長度，所述夾爪的長度大于極群的厚度。

7.根據權利要求1所述的極群整理裝置，其特征在于，還包括兩個連接塊，所述夾持驅動件包括相對設置的兩個夾持電機和兩根螺桿，兩個所述連接塊分別與兩側的多個所述夾爪連接，兩個所述連接塊均與所述固定件滑動連接，兩個所述夾持電機均與所述固定件固定連接，兩個所述夾持電機的輸出端分別與所述螺桿連接，兩個所述螺桿分別穿過兩個所述連接塊上形成的螺紋孔設置。

8.根據權利要求1所述的極群整理裝置，其特征在于，還包括安裝于所述機架上的極耳整理組件，所述極耳整理組件設置于所述固定件和所述按壓件之間的間隙的上方位置處，用以整理極群的極耳。

9.根據權利要求8所述的極群整理裝置，其特征在于，包括支撐件、極耳夾持件及極耳驅動件，所述極耳夾持件包括沿第一方向滑動連接于支撐件的第一夾持端和第二夾持端，所述極耳驅動件包括兩個滑動部、轉動部及驅動部，所述滑動部沿第一方向滑動連接支撐件且兩個滑動部分別連接于第一夾持端和第二夾持端，所述轉動部轉動連接于支撐件并分別滑動連接于兩個滑動部，所述轉動部的轉動軸線位于兩個滑動部之間的位置處，所述驅動部連接支撐件和轉動部，用于驅使轉動部轉動，并經轉動的轉動部驅使兩個滑動部反向滑動，以使得兩個滑動部驅使第一夾持端和第二夾持端相互靠近或者相互遠離。

10.根據權利要求1所述的極群整理裝置，其特征在于，還包括指向所述機架輸送的堆料傳送帶。

技術總結
本技術涉及一種極群整理裝置，其包括機架、壓實組件和側向夾持組件，壓實組件包括固定件以及按壓件，按壓件的長度和寬度分別大于極群的長度和寬度，且按壓件的兩側均形成有多個開口，側向夾持組件包括與多個開口一一對應的多個夾爪以及夾持驅動件，夾持驅動件與多個夾爪，兩側的多個夾爪可相對移動直至開口中；通過設置按壓件的長度和寬度分別大于極群的長度和寬度，在按壓件將極群壓至固定件的過程中，按壓件能夠均勻施加壓力于極群的各個部位，同時，在夾爪夾取壓實的極群的過程中，多個夾爪穿過按壓件兩側形成的開口與極群的兩側抵接，從而實現側向整理極群的功能，夾爪的動作不受按壓件的限制，按壓件能夠均勻按壓極群，壓實效果好。

技術研發人員：沈新華,陳君
受保護的技術使用者：武漢小微勇士智能技術有限公司
技術研發日：20240607
技術公布日：2025/4/28
