本技術涉及電容生產加工的，特別是涉及一種電容夾具交替互換中轉臺。

背景技術：

1、在電子行業中，電容是電路中有著重要的作用，其功能包括儲能、濾波、隔直流、耦合、調節、穩壓和保護等，這些作用使得電容成為電路中不可或缺的元件之一。而在電容的生產中，需要進行多個工序的作業及檢查，這使得電容在生產過程中需要在多個工序中進行中轉或者運輸，例如公告號為cn211109961u的中國專利文獻公開了一種電容貼片供料中轉裝置，電容貼片供料中轉裝置包括有中轉柜，中轉柜內腔底部安裝有頂升氣缸，頂升氣缸的活塞桿向上與儲料箱底部連接，儲料箱前側開口形成入口，儲料箱兩側側壁上由上至下分布有若干條托槽，每條托槽頂部及底部的儲料箱側壁上均安裝有托盤限位輪，同一水平面的兩條托槽之間活動安裝有排料盤，排料盤包括有盤板，盤板邊緣處向上延伸形成方框形的邊框，邊框內的盤板上平鋪有墊層，墊層上放置有格柵，格柵邊緣處與邊框內框抵觸定位，格柵表面與邊框表面齊平,格柵內呈矩陣分布有若干個電容放置槽，電容放置在電容放置槽內。如此，使得電容呈矩陣放置在排料盤上，解決了電容容易相互擠壓，造成電容損壞的風險。

2、然而，現有的中轉裝置在實際的使用時存在如下不足：中轉裝置通過將電容放置在排料盤上，使得電容矩陣分布，而且排料盤整理到中轉柜中，當電容需要中轉或者運輸到下一工序時，需要人員或者設備從排料盤上逐個電容上料，而且電容產品在上工序與下工序之間還需要人員進行搬運或者運送中轉柜，從而增加電容生產的人工成本及時間成本，有鑒于此，提出了本申請的電容夾具交替互換中轉臺。

技術實現思路

1、本實用新型的目的是克服現有技術中的不足之處，提供一種能夠快速運輸上下料，而且能夠在各種設備之間靈活中轉及運輸的電容夾具交替互換中轉臺。

2、本實用新型的目的是通過以下技術方案來實現的：

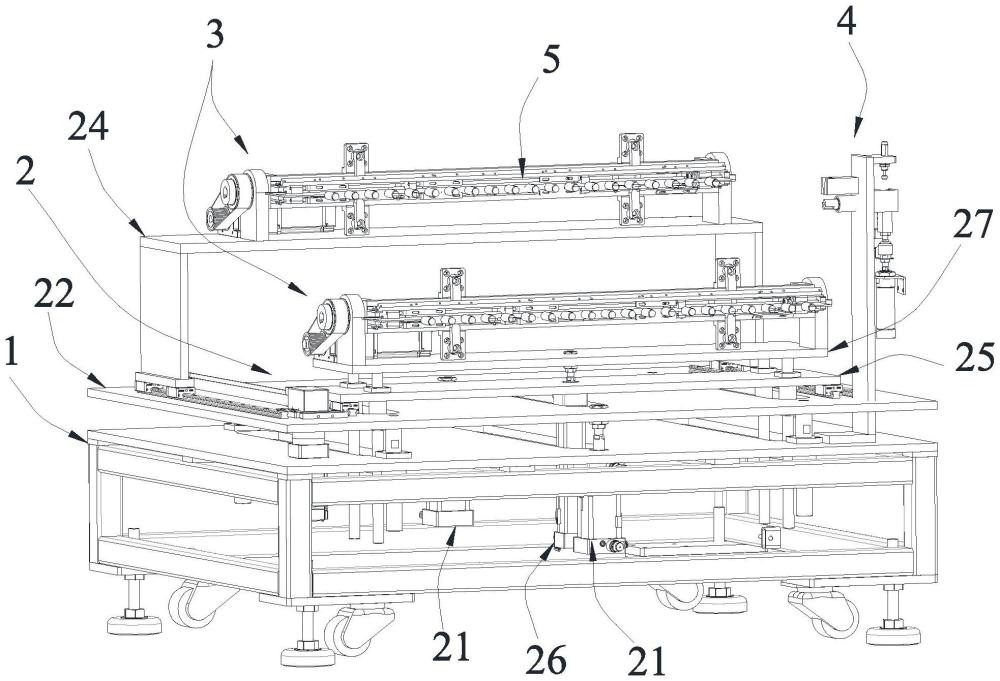

3、一種電容夾具交替互換中轉臺，包括：

4、架體；

5、交替組件，所述交替組件包括第一升降件、大板、交替驅動件、支撐架、支撐板、第二升降件及升降板，所述大板沿著豎直方向滑動設置于所述架體上，所述第一升降件設置于所述架體上，且所述第一升降件的輸出端與所述大板連接，所述第一升降件用于帶動所述大板相對于所述架體進行升降運動，所述交替驅動件設置于所述大板上，所述支撐架及所述支撐板均滑動設置于所述大板上，且所述支撐架及所述支撐板均與所述交替驅動件的輸出端連接，所述交替驅動件用于帶動所述支撐架及所述支撐板在所述大板上交錯滑動，所述第二升降件設置于所述支撐板上，所述升降板沿著豎直方向滑動設置于所述支撐板上，且所述升降板與所述第二升降件的輸出端連接，所述第二升降件用于帶動所述升降板相對于所述支撐板進行升降運動；

6、兩個翻轉組件，兩個所述翻轉組件中的一個設置于所述支撐架上，另一個設置于所述升降板上，在任意的一個所述翻轉組件中，所述翻轉組件包括翻轉驅動件、載料板及若干氣動夾，所述載料板轉動設置于所述支撐架/所述升降板上，所述載料板用于承托載料治具，所述翻轉驅動件設置于所述支撐架/所述升降板上，且所述翻轉驅動件的輸出端與所述載料板的連接，所述翻轉驅動件用于帶動所述載料板翻轉，各所述氣動夾均設置于所述載料板的側邊，所述氣動夾用于夾緊載料治具。

7、可選地，所述大板開設有穿孔，且所述第二升降件位于所述穿孔內。

8、可選地，所述交替驅動件包括交替電機、皮帶及兩個皮帶輪，所述交替電機設置于所述大板上，其中一個所述皮帶輪設置于所述交替電機的輸出端上，另一所述皮帶輪轉動設置于所述大板遠離所述交替電機的一側上，所述皮帶分別套接兩個所述皮帶輪。

9、可選地，所述交替驅動件還包括兩個固定塊，兩個所述固定塊設置于所述皮帶上，且兩個所述固定塊分別與所述支撐架及所述支撐板連接。

10、可選地，所述支撐架的長度大于所述支撐板的長度，所述支撐架的高度大于所述支撐板的高度。

11、可選地，所述翻轉驅動件包括翻轉電機、傳動帶及兩個傳動輪，所述翻轉電機設置于所述支撐架/所述升降板上，兩個所述傳動輪中的一個設置于所述翻轉電機的輸出軸上，另一個設置于所述載料板上，所述傳動帶分別套接在兩個所述傳動輪上。

12、可選地，所述電容夾具交替互換中轉臺還包括開合組件，所述開合組件設置于所述架體上，所述開合組件用于打開或者關閉載料治具。

13、可選地，所述開合組件包括立板、推動氣缸、齒動塊及驅動桿，所述立板設置于所述架體上，所述齒動塊滑動設置于所述立板上，所述推動氣缸設置于所述立板上，且所述推動氣缸的輸出端與所述齒動塊連接，所述驅動桿穿設于所述立板上，且所述驅動桿的一端與所述齒動塊嚙合。

14、可選地，所述驅動桿遠離所述齒動塊的那一設有開口，所述開口用于打開或者關閉所述載料治具。

15、可選地，所述開合組件還包括擋片及兩個感應開關，所述擋片設置于所述推動氣缸的輸出端上，兩個所述感應開關間隔設置于所述立板上，以使所述推動氣缸帶動所述擋片經過兩個所述感應開關。

16、與現有技術相比，本實用新型至少具有以下優點：

17、1、本申請的電容夾具交替互換中轉臺可以同時夾持兩個載料治具，且兩個載料治具可以通過交替驅動件進行交錯滑動，且兩個載料治具設有獨立的升降件，使得本申請的電容夾具交替互換中轉臺能夠適配各種工序或者設備的上料口及下料口，如此，本申請的電容夾具交替互換中轉臺能夠在兩個工序或者兩個設備之間進行交替上下料，以減少電容生產中的人工成本。

技術特征：

1.一種電容夾具交替互換中轉臺，其特征在于，包括：

2.根據權利要求1所述的電容夾具交替互換中轉臺，其特征在于，所述大板開設有穿孔，且所述第二升降件位于所述穿孔內。

3.根據權利要求2所述的電容夾具交替互換中轉臺，其特征在于，所述交替驅動件包括交替電機、皮帶及兩個皮帶輪，所述交替電機設置于所述大板上，其中一個所述皮帶輪設置于所述交替電機的輸出端上，另一所述皮帶輪轉動設置于所述大板遠離所述交替電機的一側上，所述皮帶分別套接兩個所述皮帶輪。

4.根據權利要求3所述的電容夾具交替互換中轉臺，其特征在于，所述交替驅動件還包括兩個固定塊，兩個所述固定塊設置于所述皮帶上，且兩個所述固定塊分別與所述支撐架及所述支撐板連接。

5.根據權利要求4所述的電容夾具交替互換中轉臺，其特征在于，所述支撐架的長度大于所述支撐板的長度，所述支撐架的高度大于所述支撐板的高度。

6.根據權利要求5所述的電容夾具交替互換中轉臺，其特征在于，所述翻轉驅動件包括翻轉電機、傳動帶及兩個傳動輪，所述翻轉電機設置于所述支撐架/所述升降板上，兩個所述傳動輪中的一個設置于所述翻轉電機的輸出軸上，另一個設置于所述載料板上，所述傳動帶分別套接在兩個所述傳動輪上。

7.根據權利要求1所述的電容夾具交替互換中轉臺，其特征在于，所述電容夾具交替互換中轉臺還包括開合組件，所述開合組件設置于所述架體上，所述開合組件用于打開或者關閉載料治具。

8.根據權利要求7所述的電容夾具交替互換中轉臺，其特征在于，所述開合組件包括立板、推動氣缸、齒動塊及驅動桿，所述立板設置于所述架體上，所述齒動塊滑動設置于所述立板上，所述推動氣缸設置于所述立板上，且所述推動氣缸的輸出端與所述齒動塊連接，所述驅動桿穿設于所述立板上，且所述驅動桿的一端與所述齒動塊嚙合。

9.根據權利要求8所述的電容夾具交替互換中轉臺，其特征在于，所述驅動桿遠離所述齒動塊的那一設有開口，所述開口用于打開或者關閉所述載料治具。

10.根據權利要求9所述的電容夾具交替互換中轉臺，其特征在于，所述開合組件還包括擋片及兩個感應開關，所述擋片設置于所述推動氣缸的輸出端上，兩個所述感應開關間隔設置于所述立板上，以使所述推動氣缸帶動所述擋片經過兩個所述感應開關。

技術總結
本技術旨在提供一種電容夾具交替互換中轉臺，其包括架體、交替組件及兩個翻轉組件，交替組件包括第一升降件、大板、交替驅動件、支撐架、支撐板、第二升降件及升降板，第一升降件用于帶動大板相對于架體進行升降運動，交替驅動件用于帶動支撐架及支撐板在大板上交錯滑動，第二升降件設置于支撐板上，第二升降件用于帶動升降板相對于支撐板進行升降運動，兩個翻轉組件中的一個設置于支撐架上，另一個設置于升降板上，翻轉組件包括翻轉驅動件、載料板及若干氣動夾，翻轉驅動件用于帶動載料板翻轉，載料板用于承托載料治，氣動夾用于夾緊載料治具。如此，電容產品能夠在兩個工序或者兩個設備之間進行批量交替上下料，減少電容生產中的人工成本。

技術研發人員：謝道法
受保護的技術使用者：謝道法
技術研發日：20240529
技術公布日：2025/4/28
