本技術涉及一種新型柔性低損耗穩相同軸電纜，屬于電纜。

背景技術：

1、柔性礦物絕緣電纜是塑料電纜性能優點的集合，"防火"僅是其一項直觀表現的性能。不燃、柔韌、防爆、防腐、防水、防磁、防機械損傷(包括動物嚙咬)、載流量大、過載能力強等，任一項性能的效果均遠優于塑料電纜。柔性電纜在施工過程中易受外力過度拉扯造成電纜纜線受損，傳統的安裝過程中沒有施工設計安裝有緩沖結構，整根更換經濟損耗較大。

技術實現思路

1、本實用新型的目的在于提供一種新型柔性低損耗穩相同軸電纜，以解決上述背景技術中提出的問題。

2、為實現上述目的本實用新型采用以下技術方案：一種新型柔性低損耗穩相同軸電纜，其特征在于，包括柔性電纜、基座、安裝通孔、導向支架、安裝螺紋孔、電纜緩沖支架，導向支架內側設置安裝有兩個安裝螺紋孔，安裝螺紋孔通過螺釘固定安裝有電纜緩沖支架，柔性電纜順序通過左側導向支架、電纜緩沖支架和右側導向支架。

3、優選的，所述導向支架由立架、轉輥和限位軸組成，立架將轉輥定位安裝設置，轉輥中心位置設置有小直徑的限位軸。

4、優選的，所述電纜緩沖支架由底板、限位螺紋頂桿、緩震彈簧組件、橫板、限位轉輥和安裝支架組成，底板板體順順序定位安裝有限位螺紋頂桿和緩震彈簧組件，緩震彈簧組件與橫板組合定位安裝，橫板中心位置固定安裝的安裝支架通過轉軸安裝有上下兩根限位轉輥。

5、優選的，所述限位轉輥外徑套裝有緩沖橡膠膠套。

6、與現有技術相比，本實用新型的有益效果是：

7、柔性電纜順序通過左側導向支架、電纜緩沖支架和右側導向支架，電纜最后穿過兩根限位轉輥之間位置，當電纜拉伸時，纜線本體運動下壓電纜緩沖支架，緩震彈簧組件的彈簧做結構緩沖，限位螺紋頂桿限定了緩震彈簧組件的運動距離，導向支架的轉輥限位轉輥均可獨立轉動，有很好的緩沖作用。

技術特征：

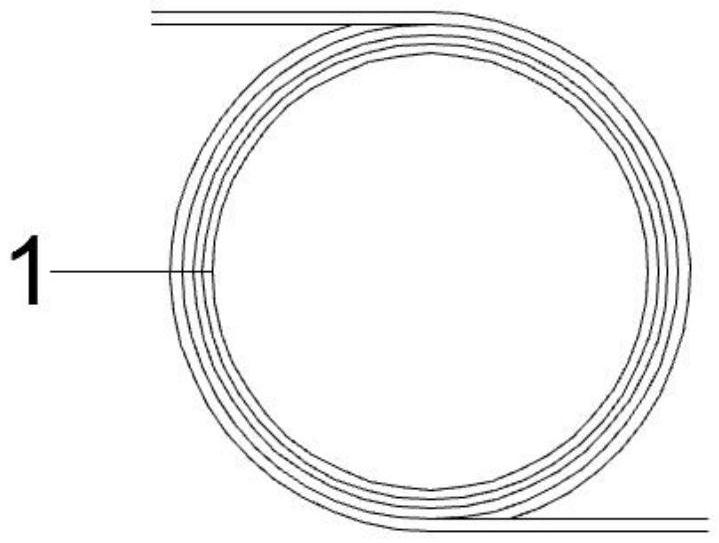

1.一種新型柔性低損耗穩相同軸電纜，其特征在于，包括柔性電纜（1）、基座（2）、安裝通孔（3）、導向支架（4）、安裝螺紋孔（5）、電纜緩沖支架（6），基座（2）左右兩側鉆設成型有安裝通孔（3），安裝通孔（3）內側設置安裝有兩個導向支架（4），導向支架（4）內側設置安裝有兩個安裝螺紋孔（5），安裝螺紋孔（5）通過螺釘固定安裝有電纜緩沖支架（6），柔性電纜（1）順序通過左側導向支架（4）、電纜緩沖支架（6）和右側導向支架（4）。

2.根據權利要求1所述的一種新型柔性低損耗穩相同軸電纜，其特征在于：所述導向支架（4）由立架（7）、轉輥（8）和限位軸（9）組成，立架（7）將轉輥（8）定位安裝設置，轉輥（8）中心位置設置有小直徑的限位軸（9）。

3.根據權利要求1所述的一種新型柔性低損耗穩相同軸電纜，其特征在于：所述電纜緩沖支架（6）由底板（10）、限位螺紋頂桿（11）、緩震彈簧組件（12）、橫板（13）、限位轉輥（14）和安裝支架（15）組成，底板（10）板體順順序定位安裝有限位螺紋頂桿（11）和緩震彈簧組件（12），緩震彈簧組件（12）與橫板（13）組合定位安裝，橫板（13）中心位置固定安裝的安裝支架（15）通過轉軸安裝有上下兩根限位轉輥（14）。

4.根據權利要求3所述的一種新型柔性低損耗穩相同軸電纜，其特征在于：所述限位轉輥（14）外徑套裝有緩沖橡膠膠套。

技術總結
本技術公開了一種新型柔性低損耗穩相同軸電纜，其特征在于，包括柔性電纜、基座、安裝通孔、導向支架、安裝螺紋孔、電纜緩沖支架，導向支架內側設置安裝有兩個安裝螺紋孔，安裝螺紋孔通過螺釘固定安裝有電纜緩沖支架，柔性電纜順序通過左側導向支架、電纜緩沖支架和右側導向支架，一種新型柔性低損耗穩相同軸電纜，本裝置適用于柔性電纜鋪裝過程中的結構緩沖，柔性電纜順序通過左側導向支架、電纜緩沖支架和右側導向支架，電纜最后穿過兩根限位轉輥之間位置，當電纜拉伸時，纜線本體運動下壓電纜緩沖支架，緩震彈簧組件的彈簧做結構緩沖，限位螺紋頂桿限定了緩震彈簧組件的運動距離，導向支架的轉輥限位轉輥均可獨立轉動，有很好的緩沖作用。

技術研發人員：馮錦澤,李興,李劍寧,付平平,王新紅
受保護的技術使用者：深圳訊道實業股份有限公司
技術研發日：20240612
技術公布日：2025/4/28
