本技術涉及絕緣子,具體是防污型懸式瓷絕緣子。
背景技術:
1、絕緣子是一種特殊的絕緣控件,能夠在架空輸電線路中起到重要作用。早年間絕緣子多用于電線桿,慢慢發展于高型高壓電線連接塔的一端掛了很多盤狀的絕緣體,它是為了增加爬電距離的,通常由玻璃或陶瓷制成,就叫絕緣子。
2、公開號為cn214624583u的中國實用新型專利公開了一種防污盤型懸式瓷絕緣子。其通過螺桿外側設置絕緣子,利用固定塊將絕緣子安裝至指定位置,但其在遭遇大風或設備振動等情況下,或因螺桿扭矩不足、螺桿松動出現固定不牢固,穩定性較差,易造成意外掉落。
3、因此,本實用新型提供一種穩定性較高、安裝便捷的防污型懸式瓷絕緣子,以解決上述問題。
技術實現思路
1、(一)解決的技術問題
2、本實用新型提供一種防污型懸式瓷絕緣子,旨在解決背景技術中提出的現有的絕緣子支撐不夠穩固、可能影響設備安全運行的問題。
3、(二)技術方案
4、為實現上述目的,本實用新型提供如下技術方案:防污型懸式瓷絕緣子包括支撐柱、固定套裝在所述支撐柱上的連接柱、固定設置在所述連接柱上的傘裙、設置在所述傘裙上的防污結構以及設置在所述傘裙上的安裝結構;
5、為了實現絕緣子本體的安裝,所述安裝結構包括固定設置在所述傘裙遠離所述連接柱一側的安裝塊、固定設置在所述安裝塊遠離所述傘裙一側的連接塊、轉動安裝在所述連接塊內部的雙向螺紋桿、對稱套裝在所述雙向螺紋桿上并且能夠相互靠近或遠離的兩個滑塊、分別固定設置在兩個所述滑塊遠離所述連接塊一側用于夾緊電線桿的弧形環以及設置在兩個所述弧形環遠離所述連接塊一側的固定組件;安裝結構的設計,可以使絕緣子本體懸掛固定在電線桿上,操作快捷。
6、優選的,為了起到限位導向的作用,所述連接塊上開設有與所述滑塊適配的滑槽,所述滑塊滑動設置在所述滑槽內;滑槽的設計,可以使滑塊在滑槽內移動,提高穩定性。
7、優選的,為了使其固定的方式更牢固,所述固定組件包括分別對稱固定設置在兩個所述弧形環遠離所述滑塊一側的固定片、插接在兩個所述固定片內部的螺栓以及螺接在所述螺栓一端用于鎖緊所述螺栓的螺帽;固定組件的設計,可以增加絕緣子與電線桿之間的連接強度。
8、優選的,為了增加電線桿與弧形環之間的連接韌性,兩個所述弧形環相互靠近的一側均固定設置有與電線桿接觸的防滑墊;防滑墊的設計,可以使摩擦力增加,提高夾持穩定性。
9、優選的,為了防止絕緣子受到外界水分污染,所述防污結構包括固定設置在所述傘裙外側的安裝套以及設置在所述安裝套上的隔水層;防污結構的設計,可以減少了清潔維護的頻率和工作量,從而降低維護成本。
10、優選的,為了防止連接塊積水,所述連接塊底部開設有多個與所述滑槽連通用于所述連接塊漏水的漏水孔;漏水孔的設計,可以使下雨時連接塊內不積雨水。
11、(三)有益效果
12、該防污型懸式瓷絕緣子通過螺栓和固定片對絕緣子進行固定連接工作,提高裝置安裝的穩定性。
13、該防污型懸式瓷絕緣子通過旋轉雙向螺紋桿帶動滑塊移動,使弧形環對電線桿進行夾持,使其懸掛的方式更簡便,易操作,更進一步的節省了人力的使用。

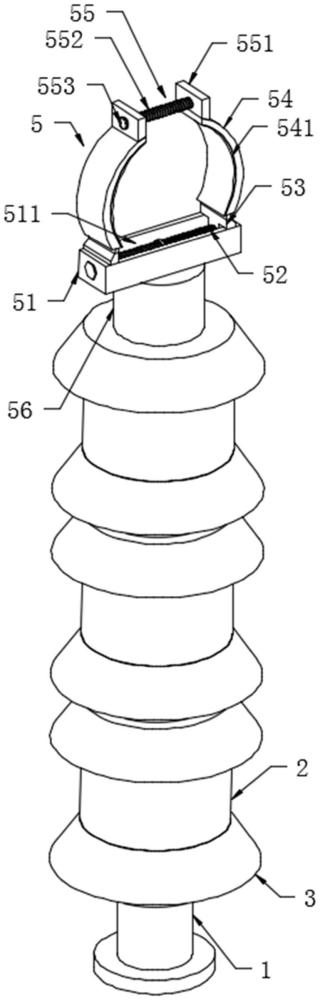

1.防污型懸式瓷絕緣子,包括支撐柱(1)、固定套裝在所述支撐柱(1)上的連接柱(2)、固定設置在所述連接柱(2)上的傘裙(3)、設置在所述傘裙(3)上的防污結構(4)以及設置在所述傘裙(3)上的安裝結構(5);
2.根據權利要求1所述的防污型懸式瓷絕緣子,其特征在于:所述連接塊(51)上開設有與所述滑塊(53)適配的滑槽(511),所述滑塊(53)滑動設置在所述滑槽(511)內。
3.根據權利要求1所述的防污型懸式瓷絕緣子,其特征在于:所述固定組件(55)包括分別對稱固定設置在兩個所述弧形環(54)遠離所述滑塊(53)一側固定片(551)、插接在兩個所述固定片(551)內部的螺栓(552)以及螺接在所述螺栓(552)一端用于鎖緊所述螺栓(552)的螺帽(553)。
4.根據權利要求1所述的防污型懸式瓷絕緣子,其特征在于:兩個所述弧形環(54)相互靠近的一側均固定設置有與電線桿接觸的防滑墊(541)。
5.根據權利要求1所述的防污型懸式瓷絕緣子,其特征在于:所述防污結構(4)包括固定設置在所述傘裙(3)外側的安裝套(41)以及設置在所述安裝套(41)上的隔水層(42)。
6.根據權利要求2所述的防污型懸式瓷絕緣子,其特征在于:所述連接塊(51)底部開設有多個與所述滑槽(511)連通用于所述連接塊(51)漏水的漏水孔(512)。
