本技術屬于電池生產，尤其涉及一種鎳氫電池生產用負極刮漿裝置。

背景技術：

1、在鎳氫電池的負極生產加工過程中，一般采用濕法拉漿工藝，將芯材浸漬于電極合劑漿料中，從而在其兩面上涂布電極合劑漿料，然后調整電極合劑漿料的涂布量，電極和劑漿料的涂布量調整到所要求的范圍，即讓涂布有電極合劑漿料的芯材通過一對刮落夾具之間的間隙，以刮落多余的電極合劑漿料。

2、經檢索，申請號為201620012233.8的專利，公開了一種鎳氫電池負極刮漿裝置，該專利通過設置激光測厚儀和可自動調節間隙的動刀，有效提高了尺調節精度，由自動調節取代手動調節，提高了調節效率，保證了極片的一致性，提高最終產品的優率，但是其采用平口式定刀和動刀，在對極片刮漿過程中，由于漿料具有一定粘稠性，會使其堆聚在定刀和動刀的底部，不容易掉落至漿槽內，從而影響刮漿效果。

技術實現思路

1、為解決現有技術中存在的問題，本實用新型提供了一種鎳氫電池生產用負極刮漿裝置，采用弧形結構的刮刀，配合刮刀外側刮漿面的清理機構，可實時對刮刀刮漿面的漿液進行清理，有效避免了漿液聚集在刮刀側壁，使其更容易掉落至漿槽內，提高了刮漿效果，同時避免了后期人工清理刮刀的麻煩，實用性強。

2、為實現上述目的，本實用新型提供如下技術方案：

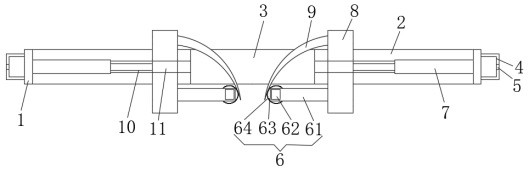

3、一種鎳氫電池生產用負極刮漿裝置，包括安裝座和清理機構，所述安裝座內開設有通槽，所述安裝座的中部開設有刮漿槽，所述安裝座的左右兩側均固定有安裝架，所述安裝架為“u”型結構，所述安裝架的豎直端等距開設有若干個安裝孔；所述通槽的左右兩側均安裝有液壓缸，所述液壓缸的伸縮端均安裝有移動塊，所述移動塊配合滑動連接在通槽內，所述移動塊的內側均固定有刮刀，所述刮刀呈弧形結構，且刮刀的刮漿面方向向下，所述刮刀配合滑動連接在刮漿槽處，所述清理機構包括橫板、減速電機、清理輥和刷毛，所述移動塊的底端內側均固定有兩個前后對稱的橫板，所述橫板遠離移動塊的一端前側均安裝有減速電機，所述減速電機的輸出軸穿過前后端的橫板內，且減速電機的輸出軸側面套接有清理輥，所述清理輥的外側均設有刷毛，所述清理輥外側的刷毛與刮刀的底端外側配合接觸，采用弧形結構的刮刀，配合刮刀外側刮漿面的清理機構，可實時對刮刀刮漿面的漿液進行清理，有效避免了漿液聚集在刮刀側壁，使其更容易掉落至漿槽內，提高了刮漿效果，同時避免了后期人工清理刮刀的麻煩，實用性強。

4、進一步的，所述安裝座內部通槽的前后兩側均開設有滑槽，所述移動塊的前后兩側均設有配合滑動連接在滑槽的滑塊，通過設置滑槽和滑塊，保證了移動塊在安裝座的通槽內移動的平穩性。

5、與現有技術相比，本實用新型的有益效果是：采用弧形結構的刮刀，配合刮刀外側刮漿面的清理機構，可實時對刮刀刮漿面的漿液進行清理，有效避免了漿液聚集在刮刀側壁，使其更容易掉落至漿槽內，提高了刮漿效果，同時避免了后期人工清理刮刀的麻煩，實用性強，通過設置滑槽和滑塊，保證了移動塊在安裝座的通槽內移動的平穩性。

技術特征：

1.一種鎳氫電池生產用負極刮漿裝置，包括安裝座和清理機構，所述安裝座內開設有通槽，所述安裝座的中部開設有刮漿槽，所述安裝座的左右兩側均固定有安裝架，所述安裝架為“u”型結構，所述安裝架的豎直端等距開設有若干個安裝孔，其特征在于：所述通槽的左右兩側均安裝有液壓缸，所述液壓缸的伸縮端均安裝有移動塊，所述移動塊配合滑動連接在通槽內，所述移動塊的內側均固定有刮刀，所述刮刀呈弧形結構，且刮刀的刮漿面方向向下，所述刮刀配合滑動連接在刮漿槽處，所述清理機構包括橫板、減速電機、清理輥和刷毛，所述移動塊的底端內側均固定有兩個前后對稱的橫板，所述橫板遠離移動塊的一端前側均安裝有減速電機，所述減速電機的輸出軸穿過前后端的橫板內，且減速電機的輸出軸側面套接有清理輥，所述清理輥的外側均設有刷毛，所述清理輥外側的刷毛與刮刀的底端外側配合接觸。

2.根據權利要求1所述的一種鎳氫電池生產用負極刮漿裝置，其特征在于：所述安裝座內部通槽的前后兩側均開設有滑槽，所述移動塊的前后兩側均設有配合滑動連接在滑槽的滑塊。

技術總結
本技術公開了一種鎳氫電池生產用負極刮漿裝置，包括安裝座和清理機構，所述安裝座內開設有通槽，所述安裝座的中部開設有刮漿槽，所述安裝座的左右兩側均固定有安裝架，所述安裝架為“U”型結構，所述安裝架的豎直端等距開設有若干個安裝孔；所述通槽的左右兩側均安裝有液壓缸，所述液壓缸的伸縮端均安裝有移動塊，所述移動塊配合滑動連接在通槽內，該鎳氫電池生產用負極刮漿裝置，采用弧形結構的刮刀，配合刮刀外側刮漿面的清理機構，可實時對刮刀刮漿面的漿液進行清理，有效避免了漿液聚集在刮刀側壁，使其更容易掉落至漿槽內，提高了刮漿效果，同時避免了后期人工清理刮刀的麻煩，實用性強。

技術研發人員：王斌
受保護的技術使用者：新鄉市華博電源材料有限公司
技術研發日：20240625
技術公布日：2025/4/28
