本技術涉及線材加工，尤其涉及一種包帶機提升機構。

背景技術：

1、包帶機是一種用于電線、電纜、控制電纜和光纖電纜等絕緣芯線繞包的設備。根據繞包的層數，包帶機可以分為單層、雙層和三層包帶機。這些機器通過轉盤旋轉，將包帶(如云母帶、棉紙帶、鋁箔、聚酯薄膜等)繞包在芯線上。

2、在線材加工過程中，通常采用包帶機進行包帶，如中國專利公告號“cn216793390u”公開了一種包帶機，包括機架以及設置在所述機架上的包繞機構、第一夾緊機構、第二夾緊機構，其中，所述機架包括主體和設置在所述主體兩端的第一懸臂和第二懸臂，所述第一懸臂和所述第二懸臂伸出所述主體并向一側延伸，所述第一懸臂用于固定所述第一夾緊機構和所述包繞機構，所述第二懸臂用于固定所述第二夾緊機構。

3、目前，大多數包帶機的放卷機構在固定線材卷時，通常采用螺絲和螺母進行固定，這種固定方式可能需要較長的時間來調整和緊固，從而影響了工作效率，此外，夾緊機構的設計往往不方便線材的穿入，這進一步增加了操作難度和時間，影響了工作進度和效率。

技術實現思路

1、本實用新型的目的是為了解決現有技術中存在搬運線材卷以及穿線時較為不便的問題，而提出的一種包帶機提升機構。

2、為了實現上述目的，本實用新型采用了如下技術方案：

3、設計一種包帶機提升機構，包括機臺，所述機臺的上端分別設置有繞線機構以及夾緊機構，所述繞線機構對線材進行纏繞，所述夾緊機構用于保證線材處在中心位置，所述機臺的一側設置有提升機構，所述提升機構用于將線材卷升起；

4、所述提升機構的一側轉動連接有放卷輥，在所述放卷輥內設置有安裝孔，所述放卷輥的表面設置有滑槽，所述滑槽與安裝孔連通，所述安裝孔上滑動連接有定位機構，所述定位機構用于固定線材卷。

5、進一步的，所述提升機構包括安裝框，所述安裝框與機臺固定連接，所述安裝框內固定連接有兩個滑桿，所述滑桿上滑動連接有移動板，所述放卷輥與移動板轉動連接，所述安裝框內轉動連接有螺桿，所述螺桿與移動板螺紋連接，所述螺桿通過電機驅動。

6、進一步的，所述定位機構包括第一卡爪以及第二卡爪，所述第二卡爪包括安裝板，所述安裝板上設置有安裝槽，所述安裝槽內通過銷軸轉動連接有夾塊，所述安裝槽內還設置有限位塊，所述限位塊與夾塊的一側相抵觸，所述安裝孔內轉動連接有雙頭正反螺桿，所述雙頭正反螺桿與第一卡爪以及第二卡爪螺紋連接，所述雙頭正反螺桿的一端固定連接有旋鈕。

7、進一步的，所述放卷輥的一端設置有插孔，所述插孔與滑槽連通，所述插孔內滑動連接有推桿，所述推桿的一端固定連接有推板，所述推板與放卷輥之間設置有復位彈簧，所述推板的一側與旋鈕相抵觸。

8、進一步的，所述夾緊機構包括支架，所述支架的上端設置有四個固定座，所述固定座的上端通過合頁轉動連接有固定板，兩個所述固定座之間轉動連接有導向輪，兩個所述固定板之間轉動連接有壓輪，所述固定板與固定座通過固定機構固定。

9、進一步的，所述固定板的一側設置有固定槽，所述固定機構包括連接板，所述連接板與固定槽滑動連接，所述連接板的一端設置有卡塊，所述固定槽的內壁上連接有彈簧，所述固定座的一側設置有卡槽，所述卡塊與卡槽卡接，兩個所述連接板的一端設置有把手。

10、本實用新型提出的一種包帶機提升機構，有益效果在于：在本實用新型中，當線材卷推入放卷輥并與夾塊接觸時，夾塊因通過銷軸與安裝槽轉動連接而旋轉，線材卷推過夾塊后，扭簧的彈力使夾塊彈起，從而夾緊線材卷，旋轉旋鈕可帶動雙頭正反螺桿旋轉，進而使第一卡爪和第二卡爪移動，固定線材卷，并保持其居中，這樣，線材卷可以被夾緊或放松，確保固定和穩定；

11、其次，在本實用新型中，通過彈簧的彈力推動卡塊，使其與卡槽卡接，從而定位固定座與固定板，當需要穿線時，操作人員可以通過按動把手，使卡塊與卡槽分離，這樣就能夠打開固定板，方便線材的穿入，提高了操作的便捷性和效率。

技術特征：

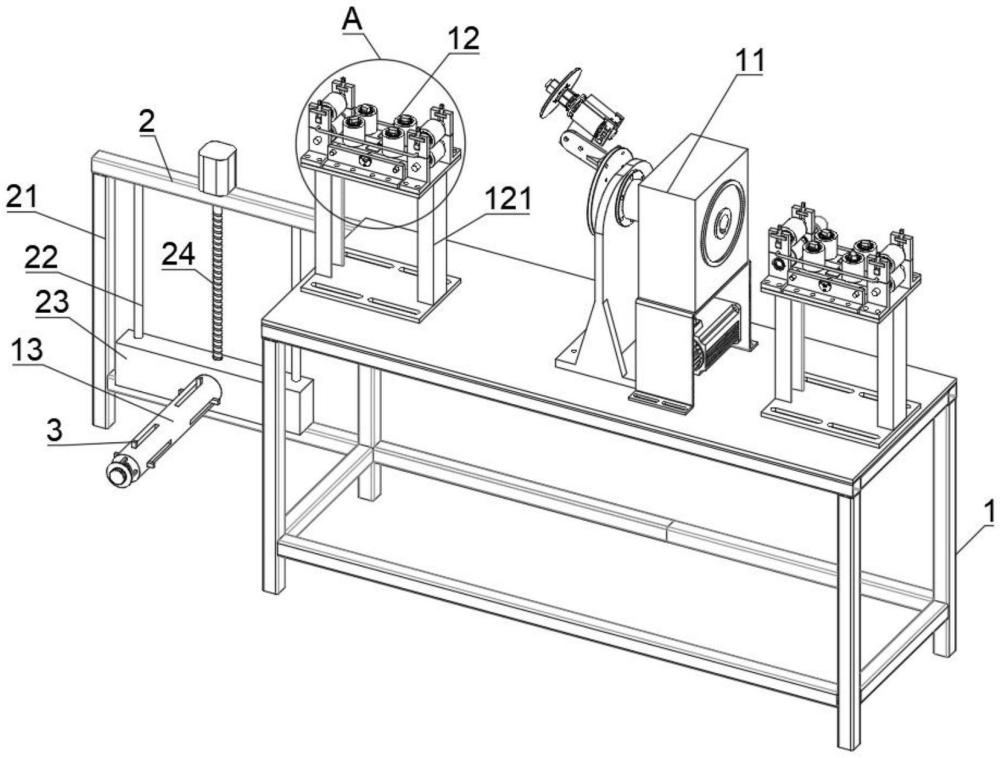

1.一種包帶機提升機構，包括機臺(1)，其特征在于：所述機臺(1)的上端分別設置有繞線機構(11)以及夾緊機構(12)，所述繞線機構(11)對線材進行纏繞，所述夾緊機構(12)用于保證線材處在中心位置，所述機臺(1)的一側設置有提升機構(2)，所述提升機構(2)用于將線材卷升起；

2.根據權利要求1所述的一種包帶機提升機構，其特征在于：所述提升機構(2)包括安裝框(21)，所述安裝框(21)與機臺(1)固定連接，所述安裝框(21)內固定連接有兩個滑桿(22)，所述滑桿(22)上滑動連接有移動板(23)，所述放卷輥(13)與移動板(23)轉動連接，所述安裝框(21)內轉動連接有螺桿(24)，所述螺桿(24)與移動板(23)螺紋連接，所述螺桿(24)通過電機驅動。

3.根據權利要求1所述的一種包帶機提升機構，其特征在于：所述定位機構(3)包括第一卡爪(31)以及第二卡爪(32)，所述第二卡爪(32)包括安裝板(321)，所述安裝板(321)上設置有安裝槽(322)，所述安裝槽(322)內通過銷軸轉動連接有夾塊(323)，所述安裝槽(322)內還設置有限位塊(324)，所述限位塊(324)與夾塊(323)的一側相抵觸，所述安裝孔(131)內轉動連接有雙頭正反螺桿(33)，所述雙頭正反螺桿(33)與第一卡爪(31)以及第二卡爪(32)螺紋連接，所述雙頭正反螺桿(33)的一端固定連接有旋鈕(34)。

4.根據權利要求3所述的一種包帶機提升機構，其特征在于：所述放卷輥(13)的一端設置有插孔，所述插孔與滑槽(132)連通，所述插孔內滑動連接有推桿(35)，所述推桿(35)的一端固定連接有推板(36)，所述推板(36)與放卷輥(13)之間設置有復位彈簧(37)，所述推板(36)的一側與旋鈕(34)相抵觸。

5.根據權利要求1所述的一種包帶機提升機構，其特征在于：所述夾緊機構(12)包括支架(121)，所述支架(121)的上端設置有四個固定座(122)，所述固定座(122)的上端通過合頁轉動連接有固定板(123)，兩個所述固定座(122)之間轉動連接有導向輪(124)，兩個所述固定板(123)之間轉動連接有壓輪(125)，所述固定板(123)與固定座(122)通過固定機構(4)固定。

6.根據權利要求5所述的一種包帶機提升機構，其特征在于：所述固定板(123)的一側設置有固定槽(126)，所述固定機構(4)包括連接板(41)，所述連接板(41)與固定槽(126)滑動連接，所述連接板(41)的一端設置有卡塊(42)，所述固定槽(126)的內壁上連接有彈簧(43)，所述固定座(122)的一側設置有卡槽(44)，所述卡塊(42)與卡槽卡接，兩個所述連接板(41)的一端設置有把手(45)。

技術總結
本技術涉及線材加工技術領域，尤其是一種包帶機提升機構，包括機臺，所述機臺的上端分別設置有繞線機構以及夾緊機構，在本技術中，當線材卷推入放卷輥并與夾塊接觸時，夾塊因通過銷軸與安裝槽轉動連接而旋轉，線材卷推過夾塊后，扭簧的彈力使夾塊彈起，從而夾緊線材卷，旋轉旋鈕可帶動雙頭正反螺桿旋轉，進而使第一卡爪和第二卡爪移動，固定線材卷，并保持其居中，這樣，線材卷可以被夾緊或放松，確保固定和穩定；其次，在本技術中，通過彈簧的彈力推動卡塊，使其與卡槽卡接，從而定位固定座與固定板，當需要穿線時，操作人員可以通過按動把手，使卡塊與卡槽分離，這樣就能夠打開固定板，方便線材的穿入，提高了操作的便捷性和效率。

技術研發人員：陳子華,王漢棟
受保護的技術使用者：杭州華棟智能科技有限公司
技術研發日：20240718
技術公布日：2025/4/28
