本發明涉及一種微型開關和用于對構件例如電纜束的存在進行測試的測試系統。

背景技術：

1、在制造電纜束時要將多個構件固定在線路上。如果構件失效或不能位置準確地安裝，那么之后的維修很費事，這是因為電纜束在技術設備例如機動車中的安裝與制造場所不重合，沒有維修設備可供使用。因此在制造期間或制造結束后對電纜束的測試很重要。

2、用于測試電纜束的測試系統包括至少一個構件接納部，在該構件接納部中設有微型開關。構件接納部如此定位在用于制造電纜束的搭建板上，使得允許把要被測試其存在和位置的構件推入構件接納部中。該運動致動微型開關。由此產生的信號隨即被分析處理并確認構件在電纜束上的正確安裝。如果構件從構件接納部中取出，那么微型開關再次占據其初始位置。在這種電纜束安裝多年之后，發生了數千次開關過程并出現很大的耗損。

3、已知的微型開關(例如salecom?electronics?co.,ltd.公司的ts-32)利用的是經由微型開關的殼體和與可動接觸尖部共同作用的第二可切換的觸頭進行的觸點接通。然而由此必須使殼體在內部與可切換的觸頭絕緣，已經證實，該絕緣會隨著時間的流逝而耗損。此外，微型電鍵的切換點大大依賴于公差，從而必須精確測量經由推入的構件加載的力和所走過的路程，以便防止誤開關。這在制造工藝上是不利的。

4、微型開關通常由現有技術已知。文獻de?20?2014?003?924?u1公開了用于測試試件的彈簧觸頭切換銷。此外，實用新型de?20?2009?012?411?u1描述了一種開關彈簧接觸銷，實用新型de?20?2007?007?095?u1描述了一種彈簧接觸銷、特別是切換銷，實用新型de29506688u1描述了一種具有切換電橋的開關。在文獻de?198?08?060a1中描述了一種極限測試儀，在文獻de?3609?127a1中描述了一種電鍵開關。專利de?27?16?192?c2公開了一種電開關。

技術實現思路

1、本發明所要解決的技術問題因此是，提供一種微型開關和試件接納部，其在結構空間小且規定的切換點具有盡可能小的公差范圍的同時具有提高的使用壽命。

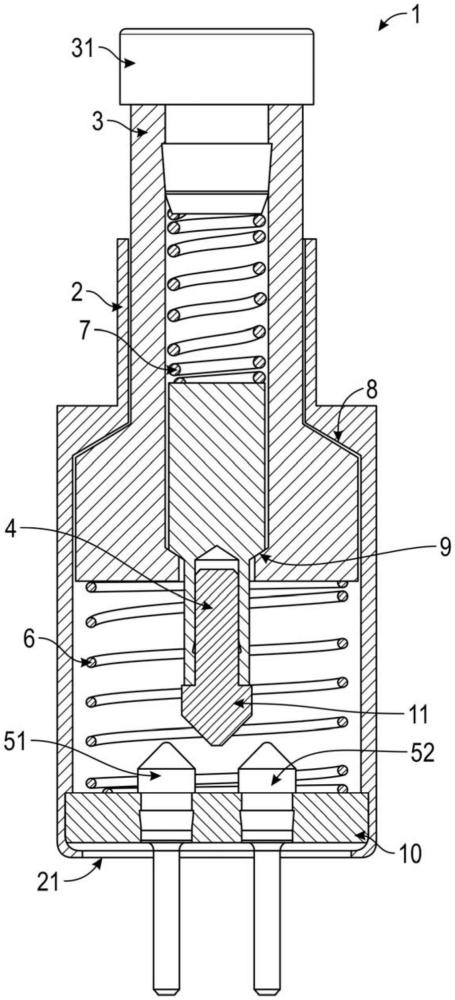

2、根據本發明的微型開關包括柱形的套筒，活塞以可軸向運動的方式被安置在套筒中。在活塞內又以可軸向運動的方式安置有接觸銷。接觸銷與兩個彼此間隔開地固定在套筒底部中的配對觸頭協同作用。接觸銷的運動通過兩個彈簧來支持。復位彈簧布置在套筒底部與活塞之間，并在微型開關不被致動時將活塞運動到初始位置。緩沖彈簧布置在接觸銷與活塞致動帽之間，并負責使接觸銷柔和地安放到配對觸頭上。球形件布置在緩沖彈簧與接觸銷之間。為了僅在安放到配對觸頭上不久前對接觸銷的運動進行緩沖，緩沖彈簧具有比復位彈簧大的彈簧力。微型開關可構造有穩固的金屬套筒，并且盡管在活塞與套筒之間沒有絕緣但也能工作。兩個配對觸頭也導致較大的接觸面并改善了對接觸銷的引導。通過緩沖彈簧還能更好地、以更大公差地設定切換點，這是因為在緩沖彈簧壓縮期間在足夠長的路段中保持電接觸。已經證實，本發明的微型開關能實現約500,000次開關循環。

3、按照本發明一有利的改進方案，引入有第一傾斜部，第一傾斜部位于套筒的內部空間中并向著套筒底部打開。由此，活塞在套筒中對中，并在活塞返回到初始位置時出現緩沖的止擋。

4、此外有利的是，在活塞的內筒中引入有第二傾斜部，該第二傾斜部朝向致動帽打開。由此在接觸尖部在活塞中運動時實現接觸尖部的對中。有利地，套筒、活塞和接觸銷旋轉對稱地沿著活塞和接觸銷的運動軸線成型。

5、微型開關的進一步的改進方案提出，在套筒底部上固定有由塑料制成的保持板，在該保持板中嵌入有配對觸頭。配對觸頭相對于由金屬制成的套筒的絕緣通過保持板以結構簡單的方式實現。

6、有利地，致動帽由金屬制成，從而在與被壓到致動帽上的構件的數千次接觸時僅出現小的磨損且不會損傷。為了易于安裝到有利地由塑料制成的活塞上，致動帽被壓配合到活塞中。致動帽的支承面突出于中心圓柱，該致動帽的中心圓柱的直徑比活塞內筒的大。

7、如果致動帽在側面突出于活塞且活塞沿軸向突出于套筒，那么套筒為活塞和致動帽提供止擋部，該止擋部防止接觸部(接觸銷和配對觸頭)的損傷。

8、為了在開關時具有良好的電連接，有利的是，接觸部的表面設計成高品質的。因此提出，引入接觸尖部，該接觸尖部可在面向配對觸頭的側上插入接觸銷中。接觸尖部應由覆層有貴金屬的金屬制成，接觸銷由塑料制成，且接觸尖部壓配合到接觸銷中。由此能實現接觸尖部的簡單裝配，并通過材料選擇而以小成本實現良好的功能性。

9、為了固定套筒底部，有利地規定，套筒在套筒底部處在裝入保持板后彎邊，即變形為，使得套筒底部和保持板牢固連接。

10、如果在緩沖彈簧與接觸銷之間布置有球形件，則接觸銷可隨時定向。由此允許保持接觸銷的輕微擺動/抖動，由此得到均勻的觸點接通，小的摩擦和恒定的彈簧力。球形件有利地由非導電材料例如塑料或玻璃構造，以便即使整個活塞都由金屬制成也保持對外無電勢。

11、所描述的本發明微型開關如下構建在根據本發明的測試系統中：

12、測試系統包括構件接納部，該構件接納部具有呈待接納構件形狀的空腔。微型開關裝入該空腔中。通常，設有多個構件接納部以及多個微型開關，以便全面地測試電纜束或其他整套技術裝備。測試系統的分析處理裝置與微型開關的配對觸頭相連接，因此能分析處理由切換產生的電信號并核實構件的存在和正確定位。

技術特征：

1.一種微型開關(1)，該微型開關具有：

2.根據權利要求1所述的微型開關(1)，其中，

3.根據權利要求1或2所述的微型開關(1)，其中，

4.根據權利要求1至3中任一項所述的微型開關(1)，其中，該微型開關具有固定在套筒底部(21)上的、由塑料制成的保持板(10)，配對觸頭(51,52)嵌入在該保持板中。

5.根據權利要求1至4中任一項所述的微型開關(1)，其中，致動帽(31)由金屬制成。

6.根據上述權利要求中任一項所述的微型開關(1)，其中，致動帽(31)在側向突出于活塞(3)，活塞(3)沿軸向突出于套筒(2)，從而套筒(2)通過止擋住致動帽(31)而為活塞(3)提供軸向止擋。

7.根據上述權利要求中任一項所述的微型開關(1)，其中，該微型開關具有接觸尖部(11)，所述接觸尖部以面向配對觸頭(51，52)的方式裝入接觸銷(4)中。

8.根據權利要求7所述的微型開關(1)，其中，接觸尖部(11)由用貴金屬覆層的金屬制成，接觸銷(4)由塑料制成，接觸尖部(11)壓配合到接觸銷(4)中。

9.根據權利要求4所述的微型開關(1)，其中，套筒(2)在裝入保持板(10)后在套筒底部(21)處彎邊。

10.根據上述權利要求中任一項所述的微型開關(1)，其中，所述球形件(12)由非導電材料構造。

11.根據上述權利要求中任一項所述的微型開關(1)，其中，所述球形件(12)由塑料構造。

12.根據上述權利要求中任一項所述的微型開關(1)，其中，所述球形件(12)由玻璃構造。

13.根據權利要求10至12中任一項所述的微型開關(1)，其中，整個所述活塞(3)由金屬制成。

14.根據權利要求1至12中任一項所述的微型開關(1)，其中，所述活塞(3)由塑料制成并且所述致動帽(31)壓配合到所述活塞(3)內。

15.根據上述權利要求中任一項所述的微型開關(1)，其中，所述接觸銷(4)在面向所述緩沖彈簧(7)的側上具有用于將所述球形件(12)接納在所述接觸銷(4)中的凹口。

16.一種測試系統，該測試系統具有：

技術總結
本發明涉及一種微型開關，其包括柱形的套筒，活塞軸向可動地安置在該套筒中。在活塞內又軸向可動地安置有接觸銷。接觸銷與兩個彼此間隔開地固定在套筒底部中的配對觸頭共同作用。接觸銷的運動通過兩個彈簧來支持。復位彈簧布置在套筒底部與活塞之間并在微型開關未被致動時使活塞運動到初始位置。緩沖彈簧布置在接觸銷與活塞致動帽之間并負責使接觸銷柔和安放到配對觸頭上。球形件布置在緩沖彈簧與接觸銷之間。為了僅在安放到配對觸頭上不久前才緩沖接觸銷的運動，緩沖彈簧具有比復位彈簧大的彈簧力。微型開關可構造有穩固的金屬套筒，并且盡管在活塞與套筒之間沒有絕緣但也能工作。兩個配對觸頭也導致較大的接觸面積和改善的對接觸銷的引導。

技術研發人員：曼努埃爾·卡格胡貝爾,瑞納·歐特
受保護的技術使用者：利薩·德雷克塞邁爾有限責任公司
技術研發日：
技術公布日：2025/4/28
