本技術屬于通訊設備，具體涉及一種集低軌和天通衛星通信的終端天線及設備。

背景技術：

1、低軌衛星和天通衛星皆應用于衛星移動通信。目前，行業內分別對低軌衛星天線和天通衛星天線的研究逐漸趨于成熟，也逐漸向小型化、寬波束以及多模化的方向發展。

2、現有技術中，低軌衛星天線和天通衛星天線一般均分體工作，若通訊設備需要分別在天通衛星通信模式下和低軌衛星通信模式下工作，則需要分別安裝低軌衛星天線和天通衛星天線，導致通訊設備上天線的占用體積會比較大，對使用帶來不便。因此，低軌衛星天線和天通衛星天線的集成一體化成為本領域所要解決的技術問題。一些專利文獻也公開了相關內容。

3、例如，申請?zhí)枮閏n202420851572x的專利申請文獻中，公開了一種集低軌和天通衛星通信的可調節手持終端天線。該終端天線將低軌和天通衛星通訊的終端天線結構結合在一起，實現了低軌衛星天線和天通衛星天線的一體化。該終端天線采用抽拉結構，將活動輻射體設置在固定輻射體內部，通過抽拉切換終端天線的工作模式。當工作在天通模式時，上部分輻射體位于下部分輻射體的內側，并產生較強耦合，導致此時天通天線的輻射效率降低。同時由于在使用過程中需要經常進行抽拉操作，導致終端天線結構強度下降，帶來可靠性不足的技術問題。

技術實現思路

1、為了解決背景技術中存在的當終端天線在天通模式工作時，上部分輻射體位于下部分輻射體的內側，產生較強耦合，導致此時天通天線的輻射效率降低，同時由于在使用過程中需要經常進行抽拉操作，導致終端天線結構強度下降，帶來可靠性不足的技術問題，本實用新型提供了一種集低軌和天通衛星通信的終端天線及設備。

2、為了實現上述目的，本實用新型采用如下技術方案：

3、第一方面，本實用新型提供了一種集低軌和天通衛星通信的終端天線，所述終端天線包括：固定輻射體，所述固定輻射體上設置有固定輻射臂；饋電基座，所述饋電基座固定連接在所述固定輻射體上，并與所述固定輻射臂電連接；活動輻射體，所述活動輻射體轉動連接在所述固定輻射體上，所述活動輻射體上設置有活動輻射臂；當轉動所述活動輻射體，使所述活動輻射臂與所述固定輻射臂接觸連接時，所述終端天線處于低軌衛星通信模式；當轉動所述活動輻射體，使所述活動輻射臂與所述固定輻射臂未接觸連接時，所述終端天線處于天通衛星通信模式。

4、可選地，所述固定輻射體包括固定部，所述固定部包括沿軸向相背離設置的饋電端及連接端；所述固定輻射臂布設在所述固定部外壁上，所述固定輻射臂由所述饋電端延伸至所述連接端；所述饋電基座固定連接在所述饋電端；所述活動輻射體轉動連接在所述連接端。

5、可選地，所述活動輻射體包括活動部，所述活動部至少部分套設在所述固定部的所述連接端上，且與所述固定部轉動連接；所述活動部與所述固定部同軸設置；所述活動輻射臂設置在所述活動部上。

6、可選地，所述活動輻射臂布設在所述活動部的內壁上。

7、可選地，所述活動部套設在所述固定部上的部分為連接區；在所述連接區內，所述活動輻射臂及所述固定輻射臂中的至少一個上設置有連接導通件，所述連接導通件用于，在所述終端天線處于所述低軌衛星通信模式下時，連接所述活動輻射臂與所述固定輻射臂，實現所述活動輻射臂與所述固定輻射臂的接觸連接。

8、可選地，所述固定輻射臂包括多個固定輻射臂組，所述固定輻射臂組沿所述固定部的軸向，呈螺旋狀布設在所述固定部的外壁上；所述固定輻射臂組包括并排設置的第一輻射臂及第二輻射臂，且所述第一輻射臂及所述第二輻射臂呈螺旋狀設置；所述活動輻射臂包括多個活動輻射臂組，所述活動輻射臂組沿所述活動部的軸向，呈螺旋狀布設在所述活動部的內壁上；所述活動輻射臂組包括并排設置第三輻射臂及第四輻射臂，且所述第三輻射臂及所述第四輻射臂呈螺旋狀設置；在所述終端天線處于所述低軌衛星通信模式下時，一個所述第一輻射臂與一個所述第三輻射臂接觸連接，一個所述第二輻射臂與一個所述第四輻射臂接觸連接。

9、可選地，所述活動輻射臂還包括端帽，所述端帽固定設置在所述活動輻射體遠離所述固定部的一端。

10、可選地，所述終端天線還包括有殼體，所述殼體套設在所述固定輻射體的外側及所述活動輻射體上的外側，所述饋電基座及所述端帽延伸出所述殼體。

11、可選地，所述端帽至少部分套設在所述殼體上；所述端帽套設在所述殼體上的部分，與所述殼體之間設置有凹凸結構，所述凹凸結構用于，在轉動所述端帽時，對所述端帽進行限位。

12、第二方面，本實用新型還提供了一種設備，所述設備包括：設備主體及以上任一項所述的集低軌和天通衛星通信的終端天線，所述集低軌和天通衛星通信的終端天線設置在所述設備主體上。

13、本實用新型的有益效果是：

14、本實用新型提供了一種集低軌和天通衛星通信的終端天線，該終端天線通過設置固定輻射體和活動輻射體，使活動輻射體轉動連接在固定輻射體上，在使用過程中，通過活動輻射體的轉動，使活動輻射體上的活動輻射臂切換與固定輻射臂的接觸連接狀態；當活動輻射臂與固定輻射臂接觸連接，活動輻射臂與固定輻射臂共同進行輻射，從而使終端天線處于低軌衛星通信模式；當活動輻射臂與固定輻射臂未處于接觸連接時，固定輻射臂單獨進行輻射，使終端天線處于天通衛星通信模式，同時斷開的活動輻射體對天通頻段可以起到引向作用，提高了天通頻段的增益。本實用新型提供的集低軌和天通衛星通信的終端天線，通過將活動輻射體與固定輻射體轉動連接，從而通過轉動活動輻射體對終端天線的工作模式進行切換，避免了現有技術中的集低軌和天通衛星通信的可調節手持終端天線增益低，且在使用中頻繁進行抽拉后，使終端天線的活動端和固定端之間磨損松動，導致終端天線結構強度下降，可靠性不足的技術問題。

技術特征：

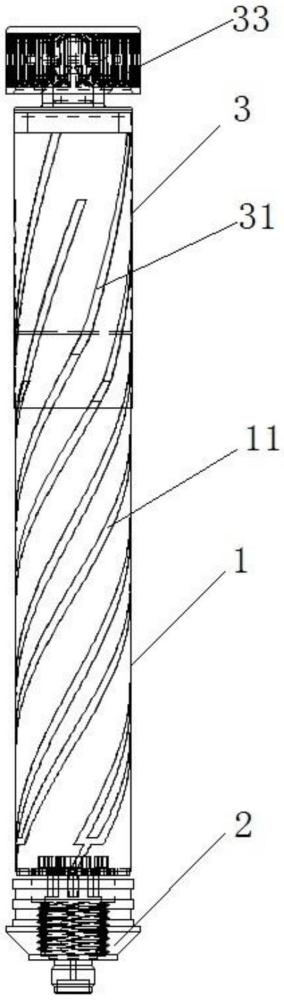

1.一種集低軌和天通衛星通信的終端天線，其特征在于，所述終端天線包括：

2.根據權利要求1所述的集低軌和天通衛星通信的終端天線，其特征在于，所述固定輻射體(1)包括固定部(12)，所述固定部(12)包括沿軸向相背離設置的饋電端(121)及連接端(122)；

3.根據權利要求2所述的集低軌和天通衛星通信的終端天線，其特征在于，所述活動輻射體(3)包括活動部(32)，所述活動部(32)至少部分套設在所述固定部(12)的所述連接端(122)上，且與所述固定部(12)轉動連接；所述活動部(32)與所述固定部(12)同軸設置；

4.根據權利要求3所述的集低軌和天通衛星通信的終端天線，其特征在于，所述活動輻射臂(31)布設在所述活動部(32)的內壁上。

5.根據權利要求4所述的集低軌和天通衛星通信的終端天線，其特征在于，所述活動部(32)套設在所述固定部(12)上的部分為連接區(123)；

6.根據權利要求3所述的集低軌和天通衛星通信的終端天線，其特征在于，所述固定輻射臂(11)包括多個固定輻射臂組，所述固定輻射臂組沿所述固定部(12)的軸向，呈螺旋狀布設在所述固定部(12)的外壁上；所述固定輻射臂組包括并排設置的第一輻射臂(111)及第二輻射臂(112)，且所述第一輻射臂(111)及所述第二輻射臂(112)均呈螺旋狀設置；

7.根據權利要求2所述的集低軌和天通衛星通信的終端天線，其特征在于，所述活動輻射體(3)還包括端帽(33)，所述端帽(33)固定設置在所述活動輻射體(3)遠離所述固定部(12)的一端。

8.根據權利要求7所述的集低軌和天通衛星通信的終端天線，其特征在于，所述終端天線還包括有殼體(5)，所述殼體(5)套設在所述固定輻射體(1)的外側及所述活動輻射體(3)上的外側，所述饋電基座(2)及所述端帽(33)延伸出所述殼體(5)。

9.根據權利要求8所述的集低軌和天通衛星通信的終端天線，其特征在于，所述端帽(33)至少部分套設在所述殼體(5)上；

10.一種設備，其特征在于，所述設備包括：設備主體及權利要求1至9中任一項所述的集低軌和天通衛星通信的終端天線，所述集低軌和天通衛星通信的終端天線設置在所述設備主體上。

技術總結
本技術提供了一種集低軌和天通衛星通信的終端天線，該終端天線通過設置固定輻射體和活動輻射體，使活動輻射體轉動連接在固定輻射體上，通過轉動活動輻射體，使活動輻射體上的活動輻射臂切換與固定輻射臂的接觸連接狀態；當活動輻射臂與固定輻射臂接觸連接時，終端天線處于低軌衛星通信模式；當活動輻射臂與固定輻射臂未接觸連接時，終端天線處于天通衛星通信模式，同時斷開的活動輻射體對天通頻段可以起到引向作用，提高了天通頻段的增益。本技術避免了現有技術中的集低軌和天通衛星通信的可調節手持終端天線增益低，且使用中頻繁進行抽拉后，終端天線的活動端和固定端之間磨損松動，導致終端天線結構強度下降、可靠性不足的技術問題。

技術研發人員：張輝,王文瑞,陳杰,張凱,張培真,黃濤
受保護的技術使用者：西安星網天線技術有限公司
技術研發日：20240724
技術公布日：2025/4/28
