本技術涉及微斷開關，尤其涉及物聯微斷開關的穩定傳輸結構。

背景技術：

1、智能微斷開關是建筑電氣終端配電裝置引中使用最廣泛的一種終端保護電器，且智能微斷開關內置可靠性更強的智能斷電裝置和智能性更強的數字化控制芯片，真正意義上實現智能斷路控電功能，不僅可、快速地實現用電云管理，而且可以實現在數字芯片關閉狀態下，智能斷路器依舊可以保留短路保護、漏電保護等用電保護功能。

2、現有技術中的微斷開關一般都是通過螺栓的方式與安裝處固定，安裝較為復雜的同時，為人們對開關的安裝帶來一定的麻煩，并且現有技術中的開關一般都是懸浮固定在電盒內，這樣可能會出現開關晃動的情況發生，從而影響開關的穩定傳輸。

技術實現思路

1、本實用新型的目的是為了解決現有技術中存在的缺點，通過使相對兩個夾板做相對移動，從而將開關本體固定在待安裝處兩側，實現對開關本體的快速安裝，為人們帶來方便，而提出的物聯微斷開關的穩定傳輸結構。

2、為了實現上述目的，本實用新型采用了如下技術方案：

3、物聯微斷開關的穩定傳輸結構，包括開關本體，所述開關本體后端開設有安裝槽，所述安裝槽槽底與內頂部均設有固定框，兩個所述固定框內均滑動連接有兩個對稱設置的夾板，兩個所述固定框內均設有用于對兩個夾板進行移動的移動結構，所述開關本體兩側后端均開設有多個對稱設置的條形槽，同側多個所述條形槽內均設有用于對開關本體進行穩定的穩定機構。

4、優選地，所述移動機構包括貫穿轉動連接在兩個固定框上的雙頭螺桿，兩個所述雙頭螺桿兩端螺紋旋向相反，多個所述夾板分別設置在兩個雙頭螺桿外壁并與其螺紋連接。

5、優選地，所述穩定機構包括貫穿滑動連接有條形槽內的滑桿，同側多個所述滑桿末端共同固定連接有頂板。

6、優選地，所述開關本體兩側后端均設有固定板，兩個所述固定板之間貫穿轉動連接有操作桿，所述操作桿外壁設有兩個對稱設置的凸板，兩個所述凸板外壁分別與兩個頂板內壁滑動連接。

7、優選地，所述安裝槽與開關本體上端貫穿轉動連接有轉動桿，所述轉動桿兩端外壁以及兩個雙頭螺桿外壁均設有錐齒輪，相對兩個所述錐齒輪之間嚙合。

8、優選地，所述轉動桿與安裝槽的轉動連接處以及操作桿與兩個固定板的貫穿轉動連接處均設有阻尼墊片，所述操作桿與轉動桿上端末端均設有旋鈕，兩個所述旋鈕上端均開設有十字開口。

9、本實用新型的有益效果：

10、1、通過使相對兩個夾板做相對移動，從而將開關本體固定在待安裝處兩側，實現對開關本體的快速安裝，為人們帶來方便。

11、2、通過利用凸板與頂板內壁的滑動連接，以及多個滑桿與條形槽的滑動連接，使兩個凸板與安裝處底部相接觸，達到對開關本體進行支撐的效果，充分保證開關本體在使用時的穩定傳輸。

技術特征：

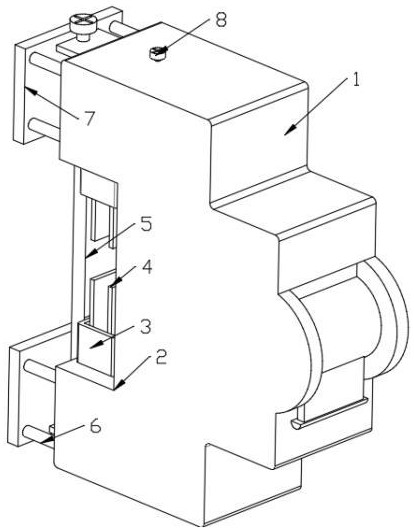

1.物聯微斷開關的穩定傳輸結構，包括開關本體（1），其特征在于，所述開關本體（1）后端開設有安裝槽（2），所述安裝槽（2）槽底與內頂部均設有固定框（3），兩個所述固定框（3）內均滑動連接有兩個對稱設置的夾板（4），兩個所述固定框（3）內均設有用于對兩個夾板（4）進行移動的移動結構，所述開關本體（1）兩側后端均開設有多個對稱設置的條形槽（11），同側多個所述條形槽（11）內均設有用于對開關本體（1）進行穩定的穩定機構。

2.根據權利要求1所述的物聯微斷開關的穩定傳輸結構，其特征在于，所述移動結構包括貫穿轉動連接在兩個固定框（3）上的雙頭螺桿（14），兩個所述雙頭螺桿（14）兩端螺紋旋向相反，多個所述夾板（4）分別設置在兩個雙頭螺桿（14）外壁并與其螺紋連接。

3.根據權利要求2所述的物聯微斷開關的穩定傳輸結構，其特征在于，所述穩定機構包括貫穿滑動連接有條形槽（11）內的滑桿（6），同側多個所述滑桿（6）末端共同固定連接有頂板（7）。

4.根據權利要求3所述的物聯微斷開關的穩定傳輸結構，其特征在于，所述開關本體（1）兩側后端均設有固定板（10），兩個所述固定板（10）之間貫穿轉動連接有操作桿（5），所述操作桿（5）外壁設有兩個對稱設置的凸板（12），兩個所述凸板（12）外壁分別與兩個頂板（7）內壁滑動連接。

5.根據權利要求4所述的物聯微斷開關的穩定傳輸結構，其特征在于，所述安裝槽（2）與開關本體（1）上端貫穿轉動連接有轉動桿（9），所述轉動桿（9）兩端外壁以及兩個雙頭螺桿（14）外壁均設有錐齒輪（13），相對兩個所述錐齒輪（13）之間嚙合。

6.根據權利要求5所述的物聯微斷開關的穩定傳輸結構，其特征在于，所述轉動桿（9）與安裝槽（2）的轉動連接處以及操作桿（5）與兩個固定板（10）的貫穿轉動連接處均設有阻尼墊片（15），所述操作桿（5）與轉動桿（9）上端末端均設有旋鈕（8），兩個所述旋鈕（8）上端均開設有十字開口。

技術總結
本技術公開了物聯微斷開關的穩定傳輸結構，包括開關本體，所述開關本體后端開設有安裝槽，所述安裝槽槽底與內頂部均設有固定框，兩個所述固定框內均滑動連接有兩個對稱設置的夾板，兩個所述固定框內均設有用于對兩個夾板進行移動的移動結構，所述開關本體兩側后端均開設有多個對稱設置的條形槽，同側多個所述條形槽內均設有用于對開關本體進行穩定的穩定機構。本技術通過使相對兩個夾板做相對移動，從而將開關本體固定在待安裝處兩側，實現對開關本體的快速安裝，為人們帶來方便。

技術研發人員：朱小鵬,孫慶春,姜嘯鵬,王欣宇
受保護的技術使用者：山東通茂新能源科技發展有限公司
技術研發日：20240725
技術公布日：2025/4/28
