本發明涉及電連接器，尤其涉及一種葉片防雷電纜用彈性電連接器。

背景技術：

1、風電葉片防雷引接電纜的作用是在風力發電設備的葉片遭遇雷擊時，將雷擊電流從葉片接閃裝置導引至風力發電設備接地系統，從而實現葉片防雷保護。隨著風力發電機組單機功率越來越大，葉片的尺寸也隨之加大，葉片工況相比之前更加惡劣，受到風激振動、扭擺和反復彎曲的作用力比以往更加復雜。近年來大型葉片中不僅采用鋁合金芯的防雷引接電纜發生導體整體斷裂的情況，就連采用第5類軟銅導體的防雷引接電纜導體整體斷裂的情況也時有發生。從葉片疲勞試驗眾多失效案例來看，現有技術中防雷引接電纜用膠水固定在葉片的腹板中，電纜斷裂后，斷裂的電纜隨葉片彎曲振動在葉片腹板內往復抽動，其幅度接近20mm，葉片腹板與電纜護套間的膠水粘結完全失效。葉片工作時防雷引接電纜的斷裂不可預測，而失去了可靠雷擊電流引導能力的葉片在遭遇雷擊時的狀況無疑是災難性的。

2、因此，如何在葉片耐疲勞性能測試中易發生防雷引接電纜斷裂位置附近設置一種電氣連接可靠且又允許軸向頻繁往復伸縮的彈性電連接器成為本領域技術人員亟待解決的技術問題。

技術實現思路

1、本發明提供一種葉片防雷電纜用彈性電連接器，用以解決如何在葉片耐疲勞性能測試中易發生防雷引接電纜斷裂位置附近設置一種電氣連接可靠且又允許軸向頻繁往復伸縮的彈性電連接器的問題。

2、本發明提供一種葉片防雷電纜用彈性電連接器，包括：

3、固定端套管；

4、外套管；一端與所述固定端套管的一端連接；

5、活動端套管；一端與所述外套管的另一端滑動連接；

6、第一彈性機構；設置在所述外套管的內部，且一端與所述固定端套管連接，另一端與所述活動端套管連接；

7、第二彈性機構；套設在所述活動端套管上。

8、在其中一些實施例中，所述固定端套管包括：

9、第一絕緣套管；一端的內部套設有防雷電纜；

10、固定端接線端子；安裝在所述第一絕緣套管的另一端，且所述固定端接線端子套設在所述外套管一側的內部。

11、在其中一些實施例中，所述活動端套管包括：

12、第二絕緣套管；一端的內部套設有另一根防雷電纜；

13、活動端接線端子；安裝在所述第二絕緣套管的另一端，且所述活動端接線端子套設在所述外套管另一側的內部。

14、在其中一些實施例中，第一彈性機構包括：

15、編織銅帶；設置在外套管的內部；

16、銅螺帽a；安裝在所述編織銅帶的一端；

17、銅螺帽b；安裝在所述編織銅帶的另一端；

18、其中，所述固定端接線端子和活動端接線端子上均安裝有螺栓，所述編織銅帶通過銅螺帽a與所述固定端接線端子連接，通過銅螺帽b與所述活動端接線端子連接。

19、在其中一些實施例中，所述編織銅帶與外套管的內壁抵接。

20、在其中一些實施例中，所述外套管靠近活動端套管一側的端口內部安裝有固定端蓋，所述活動端套管與所述固定端蓋滑動連接。

21、在其中一些實施例中，所述第二彈性機構包括：

22、卡簧；所述活動端接線端子上開設有卡槽，所述卡簧通過卡槽安裝在所述活動端接線端子上；

23、滑動環；滑動套設在活動端接線端子上，且一側與所述卡簧抵接，外周與所述外套管的內壁滑動連接；

24、彈簧；套設在所述活動端接線端子上，且所述彈簧的一端與所述滑動環抵接，另一端與所述固定端蓋抵接。

25、在其中一些實施例中，所述活動端接線端子上連接有橡膠絕緣伸縮套管的一端，所述橡膠絕緣伸縮套管的另一端連接在外套管上。

26、在其中一些實施例中，所述第一絕緣套管和第二絕緣套管均為熱縮絕緣套管。

27、在其中一些實施例中，所述防雷電纜與第一絕緣套管和第二絕緣套管的套設段均去除護套。

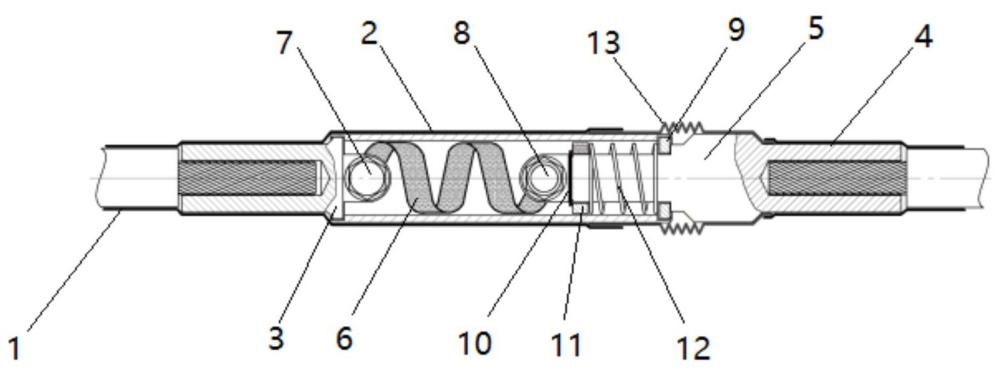

28、本發明的有益效果如下：本發明的一種葉片防雷用彈性電連接器設置在葉片電纜易斷裂位置（一般靠近葉片根部），防雷引接電纜中的導體分別與彈性電連接器兩端的固定端接線端子以及活動端接線端子壓接，固定端接線端子以及活動端接線端子的另一端連接編織銅帶，從而實現可靠的電氣連接。活動端接線端子連接編織銅帶一側依次套入固定端蓋、彈簧、滑動環和壓縮彈簧后再通過卡簧固定實現固定端蓋、彈簧、滑動環的軸向定位，套上外套管，將已套入活動端接線端子上的固定端蓋與外套管一側對齊鉚接固定（或焊接固定），將編織銅帶用銅螺帽a安裝到固定接線端子上，用銅螺帽b將編織銅帶安裝到活動端接線端子上，然后卷曲編織銅帶將固定接線端子插入外套管鉚接固定（或焊接固定）。活動端接線端子在受到軸向拉伸時壓縮彈簧拉出一定長度并抽拉卷曲的編織銅帶，軸向拉力消失時在彈簧彈力的作用下，活動端接線端子收縮復位。活動端接線端子和外套管的外側通過橡膠絕緣伸縮管保護，既提供絕緣防護又確保了活動端接線端子的自由伸縮。

技術特征：

1.一種葉片防雷電纜用彈性電連接器，其特征在于，包括：

2.根據權利要求1所述的一種葉片防雷電纜用彈性電連接器，其特征在于，所述固定端套管包括：

3.根據權利要求2所述的一種葉片防雷電纜用彈性電連接器，其特征在于，所述活動端套管包括：

4.根據權利要求3所述的一種葉片防雷電纜用彈性電連接器，其特征在于，第一彈性機構包括：

5.根據權利要求1所述的一種葉片防雷電纜用彈性電連接器，其特征在于，所述編織銅帶（6）與外套管（2）的內壁抵接。

6.根據權利要求2所述的一種葉片防雷電纜用彈性電連接器，其特征在于，所述外套管（2）靠近活動端套管一側的端口內部安裝有固定端蓋（9），所述活動端套管與所述固定端蓋（9）滑動連接。

7.根據權利要求6所述的一種葉片防雷電纜用彈性電連接器，其特征在于，所述第二彈性機構包括：

8.根據權利要求3所述的一種葉片防雷電纜用彈性電連接器，其特征在于，所述活動端接線端子（5）上連接有橡膠絕緣伸縮套管（13）的一端，所述橡膠絕緣伸縮套管（13）的另一端連接在外套管（2）上。

9.根據權利要求3所述的一種葉片防雷電纜用彈性電連接器，其特征在于，所述第一絕緣套管（1）和第二絕緣套管（4）均為熱縮絕緣套管。

10.根據權利要求1所述的一種葉片防雷電纜用彈性電連接器，其特征在于，所述防雷電纜與第一絕緣套管（1）和第二絕緣套管（4）的套設段均去除護套。

技術總結
本發明涉及電連接器技術領域，尤其涉及一種葉片防雷電纜用彈性電連接器，包括固定端套管、外套管、活動端套管、第一彈性機構和第二彈性機構，外套管的一端與所述固定端套管的一端連接，活動端套管的一端與所述外套管的另一端滑動連接，第一彈性機構設置在所述外套管的內部，且一端與所述固定端套管連接，另一端與所述活動端套管連接，第二彈性機構套設在所述活動端套管上。本發明的電連接器電氣連接可靠，不易產生除軸向以外的形變，防雷電纜可以在本發明電連接器的輔助下進行頻繁的往復伸縮，不會產生斷裂的情況。

技術研發人員：王紹剛,徐雪平,周佳宇,龔冰瑢,邢添宇,孫江懿
受保護的技術使用者：江蘇通光強能輸電線科技有限公司
技術研發日：
技術公布日：2025/4/24
