本發明涉及疊片機領域，尤其是涉及一種疊片機隔膜快速自動定位裝置以及校正方法。

背景技術：

1、疊片機應用于動力電池電芯疊片工藝，將電池的正負極及隔膜疊放在一起，并用隔膜卷繞包起來，貼上膠紙防止散開，但是現有技術中，隔膜在與電池的正負極疊放在一起的時候容易出現與電池的正負極疊放時隔膜從工作臺上脫離以及隔膜傳輸平鋪至工作臺上時容易發生偏位，導致與電池的正負極疊放時整體處于歪斜，進而影響后續其它工作的進行，為此提出一種疊片機隔膜快速自動定位裝置。

技術實現思路

1、本發明為克服上述情況不足，旨在提供一種能解決上述問題的技術方案。

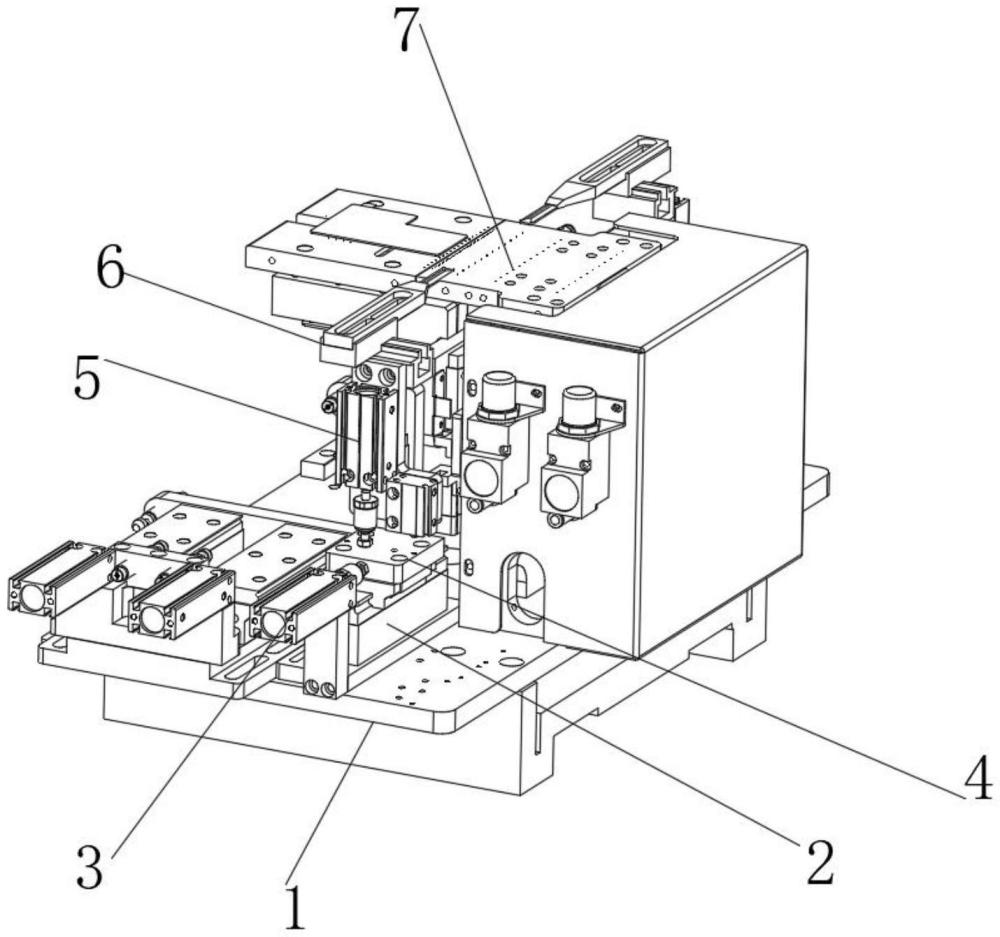

2、一種疊片機隔膜快速自動定位裝置，包括工作臺，所述工作臺的中間位置豎直設置有隔膜校正平臺，且隔膜校正平臺的兩側均設置有支撐座，并且支撐座均橫向設置于工作臺表面的兩側處，所述支撐座頂端豎直移動設置有移動架，且移動架豎直位于隔膜校正平臺的側面處，并且移動架于支撐座上進行移動，所述移動架的一側豎直設置有隔膜壓爪移動架，且隔膜壓爪移動架于移動架的側面進行上下移動，所述隔膜壓爪移動架頂端橫向設置有隔膜壓爪，且隔膜壓爪與隔膜壓爪移動架之間呈同一移動方向，并且隔膜壓爪橫向位于隔膜校正平臺表面的兩側處。

3、優選地，所述支撐座與移動架之間設置有壓爪開合氣缸，且壓爪開合氣缸橫向位于支撐座頂端的一側處，并且壓爪開合氣缸與移動架之間進行驅動連接。

4、優選地，所述移動架與隔膜壓爪移動架之間設置有壓爪上下氣缸，且壓爪上下氣缸豎直設置于隔膜壓爪移動架的側面處，并且壓爪上下氣缸的一端與移動架之間進行驅動連接。

5、優選地，所述移動架與隔膜壓爪移動架之間還設置有滑塊和導軌，且導軌豎直位于移動架的側面處，且滑塊豎直位于隔膜壓爪移動架的側面，所述滑塊的另一側豎直滑動設置于導軌的另一側上，且滑塊于導軌上進行滑動。

6、一種疊片機隔膜快速自動定位裝置的校正方法，用于實施上述的一種疊片機隔膜快速自動定位裝置，包括以下步驟：

7、s1、通過隔膜校正平臺將正負極片疊放時所需的隔膜開端進行吸附平鋪以及工作臺連同隔膜校正平臺進行水平線左右移動并對吸附住的隔膜進行角度擺動調整；

8、s2、往吸附住的隔膜依次往上疊放正負極片，正極片橫向放置于隔膜上時隔膜進行對折且對折面上繼續放置負極片，然后隔膜進行對折再隔膜的對折面上再繼續放置正極片，以此類推，直至正負極片在隔膜上完成疊片并形成初品電芯；

9、s3、將s2形成的初品電芯連通隔膜移動至切膜機構處內部并定位于切膜位置，且切膜機構通過熱切將初品電芯牽引出來的隔膜進行割斷，并且割斷隔膜后的初品電芯從隔膜校正平臺上進行偏移；

10、s4、將s3割斷后的隔膜通過回收機構將隔膜進行滾動回收，且隔膜滾動回收后，初品電芯重新移回隔膜校正平臺上；

11、s5、啟動將壓爪開合氣缸將移動架連通隔膜壓爪移動架以及隔膜壓爪移動架上的壓爪移動至隔膜校正平臺的側邊處，同時驅動壓爪上下氣缸將隔膜壓爪移動架以及隔膜壓爪移動架上的壓爪進行驅動，從而對s4中重新移回隔膜校正平臺上的初品電芯進行兩側壓膜；

12、s6、工作臺連通隔膜校正平臺以及隔膜校正平臺上壓膜后的初品電芯移動至隔膜校正機構處，隔膜校正機構對隔膜位置校正并其進行定位。

13、與現有技術相比，本發明的有益效果是：通過隔膜壓爪移動架使得壓爪于隔膜校正平臺表面兩側進行上下壓貼，從而對隔膜校正平臺上的隔膜進行施壓以便后續極片放置于隔膜上時進行折疊疊片以及隔膜在進行壓位的情況下可進行位置校正并定位，保證了后續電芯疊片時隔膜的平整性。

14、本發明的附加方面和優點將在下面的描述中部分給出，部分將從下面的描述中變得明顯，或通過本發明的實踐了解到。

技術特征：

1.一種疊片機隔膜快速自動定位裝置，包括工作臺，其特征在于，所述工作臺的中間位置豎直設置有隔膜校正平臺，且隔膜校正平臺的兩側均設置有支撐座，并且支撐座均橫向設置于工作臺表面的兩側處，所述支撐座頂端豎直移動設置有移動架，且移動架豎直位于隔膜校正平臺的側面處，并且移動架于支撐座上進行移動，所述移動架的一側豎直設置有隔膜壓爪移動架，且隔膜壓爪移動架于移動架的側面進行上下移動，所述隔膜壓爪移動架頂端橫向設置有隔膜壓爪，且隔膜壓爪與隔膜壓爪移動架之間呈同一移動方向，并且隔膜壓爪橫向位于隔膜校正平臺表面的兩側處。

2.根據權利要求1所述的一種疊片機隔膜快速自動定位裝置，其特征在于，所述支撐座與移動架之間設置有壓爪開合氣缸，且壓爪開合氣缸橫向位于支撐座頂端的一側處，并且壓爪開合氣缸與移動架之間進行驅動連接。

3.根據權利要求1所述的一種疊片機隔膜快速自動定位裝置，其特征在于，所述移動架與隔膜壓爪移動架之間設置有壓爪上下氣缸，且壓爪上下氣缸豎直設置于隔膜壓爪移動架的側面處，并且壓爪上下氣缸的一端與移動架之間進行驅動連接。

4.根據權利要求1所述的一種疊片機隔膜快速自動定位裝置，其特征在于，所述移動架與隔膜壓爪移動架之間還設置有滑塊和導軌，且導軌豎直位于移動架的側面處，且滑塊豎直位于隔膜壓爪移動架的側面，所述滑塊的另一側豎直滑動設置于導軌的另一側上，且滑塊于導軌上進行滑動。

5.一種疊片機隔膜快速自動定位裝置的校正方法，用于實施上述權利要求1-4中所述的一種疊片機隔膜快速自動定位裝置，其特征在于，包括以下步驟：

技術總結
本發明公開了一種疊片機隔膜快速自動定位裝置及其校正方法。其中主要包括一種疊片機隔膜快速自動定位裝置，且該裝置包括工作臺，所述工作臺的中間位置豎直設置有隔膜校正平臺，且隔膜校正平臺的兩側均設置有支撐座，并且支撐座均橫向設置于工作臺表面的兩側處，所述支撐座頂端豎直移動設置有移動架，且移動架豎直位于隔膜校正平臺的側面處，并且移動架于支撐座上進行移動，所述移動架的一側豎直設置有隔膜壓爪移動架，且隔膜壓爪移動架于移動架的側面進行上下移動，所述隔膜壓爪移動架頂端橫向設置有隔膜壓爪，且隔膜壓爪與隔膜壓爪移動架之間呈同一移動方向，并且隔膜壓爪橫向位于隔膜校正平臺表面的兩側處。

技術研發人員：黃剛山
受保護的技術使用者：東莞市聚源智能設備科技有限公司
技術研發日：
技術公布日：2025/4/24
