本發明屬于電纜穿越器，具體涉及一種插針組合式電纜穿越器。

背景技術：

1、隨著我國石油勘探開發事業的發展，海上油井、低壓油井開發的力度越來越大，與之相配套的電潛泵綜合采油技術也得到了迅速發展。電纜穿越器是一種用于在電潛泵采油井口上貫穿油管掛和上法蘭，并連接井下電潛泵和井上電源的裝置，它改變了傳統的電纜穿越方式，具有安全性好、密封性高、操作方便等特點。

2、現有技術中，通常是將井下的電纜插入電纜穿越器的尾端，從而實現電路的導通。如專利（cn209344744u）公開了一種插針注塑式井下電纜穿越器主體，包括主體殼體、設置主體殼體末端的與之適應的主體尾外殼，設置在主體殼體及主體尾外殼內的絕緣插針、電纜剝線頭，在所述主體殼體及主體尾外殼內依次設有上部絕緣密封成型、中部絕緣密封成型及下部絕緣密封成型，所述絕緣插針通過模具注塑成型，在所述絕緣插針上設置有凸起，在主體殼體與絕緣插針之間設置有密封擋塊，在所述密封擋塊末端設置有插針壓板，所述插針壓板通過螺栓固定在密封擋塊上。

3、上述專利的優點在于結構較為簡單，通過將絕緣插針與電纜剝線頭進行連接實現了電路的連通，但同時也存在如下缺點：一是在電纜穿越器殼體的底端需要增設主體尾外殼，使得整個電纜穿越器的長度增加，無法適用于尺寸較小的井口；二是電纜剝線頭一端與主體尾外殼之間的空隙處需要注入絕緣體（如橡膠、環氧樹脂等），澆注過程繁雜并且無法對內部的填充程度進行有效控制，如若出現縫隙或是孔洞，同樣會影響電纜的使用壽命；三是絕緣插針、電纜剝線頭需要一一對應，逐對連接，其連接過程繁瑣，在實際安裝過程中會耗費大量時間，影響整個安裝效率。

技術實現思路

1、有鑒于此，本發明意在提供一種插針組合式電纜穿越器，以解決現有技術中電纜穿越器下端電纜連接繁瑣的技術問題。

2、為達到上述目的，本發明提供如下技術方案：

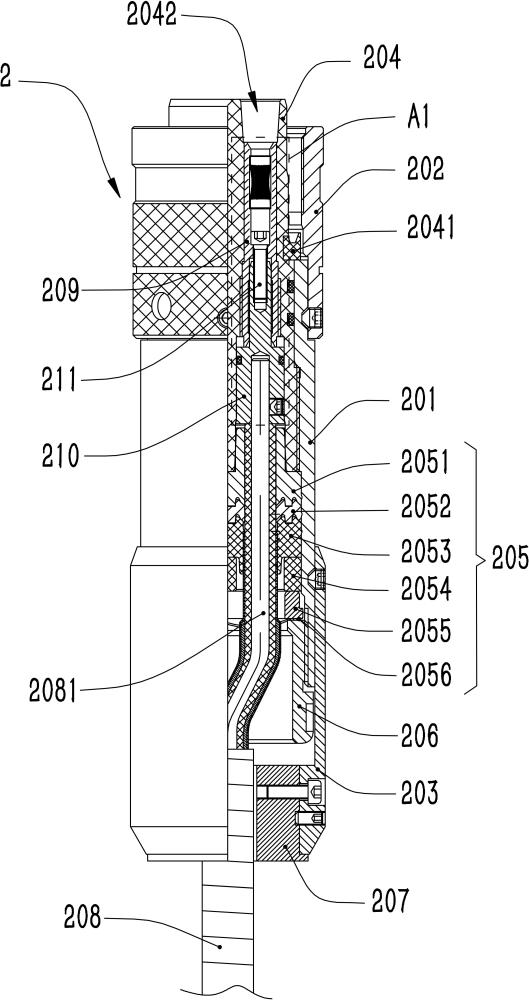

3、一種插針組合式電纜穿越器，包括電纜穿越器主體以及插接于電纜穿越器主體尾端的直插頭，電纜穿越器主體內部設有3根呈三角形分布的導電桿，直插頭包括直插頭殼體，直插頭殼體的上端設有連接螺蓋，直插頭殼體的下端設有尾外殼，直插頭內由上至下順次設置有前接頭、絕緣密封組件、壓緊螺套及電纜壓塊，鎧裝電纜由電纜壓塊固定并分散為3根電纜線向上延伸；前接頭內開有與插針相匹配的3道插孔，插孔內由上至下順次設有導電筒及電纜連接插針，電纜連接插針兩端分別與導電筒及電纜線插接；

4、進一步，絕緣密封組件為分體式結構，其包括由上至下依次設置的第一密封板、第二密封板、第三密封板、第四密封板、壓緊套及波形彈性墊圈，其中第一密封板、第二密封板及第三密封板三者之間的接觸面上相對設置有卡槽及密封凸起，密封凸起卡入卡槽中，形成穩定的機械鎖定，密封凸起與卡槽之間留有間隙；

5、進一步，第一密封板上形成有第一通孔，第一通孔的內側設有有第一筒狀凸起，第一筒狀凸起的壁厚沿遠離第一通孔方向逐漸減小，第一通孔外側開口處開設有環狀的第一卡槽，第一密封板外側面的邊緣處開有第二卡槽，第一密封板的材質為四丙氟橡膠；

6、進一步，第二密封板上形成有第二通孔，第二通孔的內側設有第一密封凸起，第二密封板內側邊緣處設有第二密封凸起，第一密封凸起、第二密封凸起分別卡入第一卡槽、第二卡槽中；第二通孔外側開口處開設有第三卡槽，第二密封板外側面的邊緣處開有第四卡槽；

7、進一步，第三密封板上形成有第三通孔，第三通孔的內側設有第三密封凸起，第三密封板內側邊緣處設有第四密封凸起，第三密封凸起、第四密封凸起分別卡入第三卡槽、第四卡槽中，第三通孔外側開口處開設有第二筒狀凸起，第二筒狀凸起的壁厚沿遠離第三通孔的方向逐漸減小，第二密封板及第三密封板的材質均為氫化丁晴橡膠；

8、進一步，第四密封板上形成有第四通孔，第二筒狀凸起插入第四通孔中且第四通孔的內壁與第二筒狀凸起外壁之間留有間隔；相鄰第四通孔之間開設有變形預留孔，變形預留孔構成等邊三角形分布，第四密封板采用聚醚醚酮制成；

9、進一步，第一密封板、第二密封板及第三密封板的側面上均一體成型有密封圈，用于密封板與直插頭殼體之間的密封；

10、進一步，電纜壓塊位于尾外殼的尾端，兩塊上下相對設置的電纜壓塊之間形成有用于容納扁平狀鎧裝電纜的空間，電纜壓塊與尾外殼之間通過螺釘進行固定，電纜壓塊與鎧裝電纜采用螺釘進行固定；

11、進一步，導電筒的長度小于前接頭的長度且導電筒位于前接頭的內部，導電筒的上端開設有第一容納空間，第一容納空間的開口處外擴，以便于插針的對位，導電筒下端開設有第二容納空間，第一容納空間與第二容納空間之間通過連通孔實現連通；

12、進一步，電纜連接插針包括針頭及針尾，針頭插入第二容納空間中，針頭自由端端面的中心位置處沿針頭長度方向開設有螺紋孔，連接螺釘的頭部位于第一容納空間內，其桿身穿過連通孔進入第二容納空間內并與針頭螺紋連接，針尾位于導電筒的外部且針尾外壁與前接頭的內壁相接觸，針尾遠離針頭一端端面的中心位置處開有連接槽，電纜線自由端端部形成有電纜剝線頭，電纜剝線頭插入連接槽中。

13、本發明的有益效果在于：

14、與現有技術相比，通過轉動壓緊螺套使得壓緊螺套朝向絕緣密封組件移動，對絕緣密封組件進行擠壓實現密封，從而完成整個直插頭的安裝。通過設置直插頭，一方面將三相電纜匯集于前接頭中，僅需電纜穿越器主體與直插頭對其并將插針插入插孔中即可實現的電路的導通，過程簡單，安裝便捷，另一方面，直插頭的尺寸可以根據井口尺寸進行適應性調整，可應用于不同工況，適配性強。

技術特征：

1.一種插針組合式電纜穿越器，其特征在于，包括電纜穿越器主體以及插接于電纜穿越器主體尾端的直插頭，電纜穿越器主體內部設有3根呈三角形分布的導電桿，直插頭包括直插頭殼體，直插頭殼體的上端設有連接螺蓋，直插頭殼體的下端設有尾外殼，直插頭內由上至下順次設置有前接頭、絕緣密封組件、壓緊螺套及電纜壓塊，鎧裝電纜由電纜壓塊固定并分散為3根電纜線向上延伸；前接頭內開有與插針相匹配的3道插孔，插孔內由上至下順次設有導電筒及電纜連接插針，電纜連接插針兩端分別與導電筒及電纜線插接。

2.根據權利要求1所述的插針組合式電纜穿越器，其特征在于，絕緣密封組件為分體式結構，其包括由上至下依次設置的第一密封板、第二密封板、第三密封板、第四密封板、壓緊套及波形彈性墊圈，其中第一密封板、第二密封板及第三密封板三者之間的接觸面上相對設置有卡槽及密封凸起，密封凸起卡入卡槽中，形成穩定的機械鎖定，密封凸起與卡槽之間留有間隙。

3.根據權利要求2所述的插針組合式電纜穿越器，其特征在于，第一密封板上形成有第一通孔，第一通孔的內側設有有第一筒狀凸起，第一筒狀凸起的壁厚沿遠離第一通孔方向逐漸減小，第一通孔外側開口處開設有環狀的第一卡槽，第一密封板外側面的邊緣處開有第二卡槽，第一密封板的材質為四丙氟橡膠。

4.根據權利要求3所述的插針組合式電纜穿越器，其特征在于，第二密封板上形成有第二通孔，第二通孔的內側設有第一密封凸起，第二密封板內側邊緣處設有第二密封凸起，第一密封凸起、第二密封凸起分別卡入第一卡槽、第二卡槽中；第二通孔外側開口處開設有第三卡槽，第二密封板外側面的邊緣處開有第四卡槽。

5.根據權利要求4所述的插針組合式電纜穿越器，其特征在于，第三密封板上形成有第三通孔，第三通孔的內側設有第三密封凸起，第三密封板內側邊緣處設有第四密封凸起，第三密封凸起、第四密封凸起分別卡入第三卡槽、第四卡槽中，第三通孔外側開口處開設有第二筒狀凸起，第二筒狀凸起的壁厚沿遠離第三通孔的方向逐漸減小，第二密封板及第三密封板的材質均為氫化丁晴橡膠。

6.根據權利要求5所述的插針組合式電纜穿越器，其特征在于，第四密封板上形成有第四通孔，第二筒狀凸起插入第四通孔中且第四通孔的內壁與第二筒狀凸起外壁之間留有間隔；相鄰第四通孔之間開設有變形預留孔，變形預留孔構成等邊三角形分布，第四密封板采用聚醚醚酮制成。

7.根據權利要求6所述的插針組合式電纜穿越器，其特征在于，第一密封板、第二密封板及第三密封板的側面上均一體成型有密封圈，用于密封板與直插頭殼體之間的密封。

8.根據權利要求7所述的插針組合式電纜穿越器，其特征在于，電纜壓塊位于尾外殼的尾端，兩塊上下相對設置的電纜壓塊之間形成有用于容納扁平狀鎧裝電纜的空間，電纜壓塊與尾外殼之間通過螺釘進行固定，電纜壓塊與鎧裝電纜采用螺釘進行固定。

9.根據權利要求1或8所述的插針組合式電纜穿越器，其特征在于，導電筒的長度小于前接頭的長度且導電筒位于前接頭的內部，導電筒的上端開設有第一容納空間，第一容納空間的開口處外擴，以便于插針的對位，導電筒下端開設有第二容納空間，第一容納空間與第二容納空間之間通過連通孔實現連通。

10.根據權利要求9所述的插針組合式電纜穿越器，其特征在于，電纜連接插針包括針頭及針尾，針頭插入第二容納空間中，針頭自由端端面的中心位置處沿針頭長度方向開設有螺紋孔，連接螺釘的頭部位于第一容納空間內，其桿身穿過連通孔進入第二容納空間內并與針頭螺紋連接，針尾位于導電筒的外部且針尾外壁與前接頭的內壁相接觸，針尾遠離針頭一端端面的中心位置處開有連接槽，電纜線自由端端部形成有電纜剝線頭，電纜剝線頭插入連接槽中。

技術總結
本發明屬于電纜穿越器技術領域，公開了一種插針組合式電纜穿越器，包括電纜穿越器主體以及插接于電纜穿越器主體尾端的直插頭，電纜穿越器主體內部設有3根呈三角形分布的導電桿，直插頭內由上至下順次設置有前接頭、絕緣密封組件、壓緊螺套及電纜壓塊；前接頭內開有與插針相匹配的3道插孔，插孔內由上至下順次設有導電筒及電纜連接插針；與現有技術相比，通過設置直插頭，一方面將三相電纜匯集于前接頭中，僅需電纜穿越器主體與直插頭對其并將插針插入插孔中即可實現的電路的導通，過程簡單，安裝便捷，另一方面，直插頭的尺寸可以根據井口尺寸進行適應性調整，可應用于不同工況，適配性強。

技術研發人員：姚翔繽,周冬,李林,鄧先龍
受保護的技術使用者：重慶華瑞電氣技術有限公司
技術研發日：
技術公布日：2025/4/28
