本發明涉及濾波器，尤其涉及一種增強雙工器濾波器的窗口耦合結構。

背景技術：

1、雙工器和濾波器是射頻和通信系統中常用的兩個組件，它們各自具有不同的功能，但在實際應用中常常緊密配合，雙工器和濾波器在通信系統中各自扮演著重要的角色，通過不同的方式和功能來優化信號的處理和傳輸；在高頻應用中，它們常常結合使用，以實現高效的信號傳輸和處理。

2、在濾波器雙工器領域中，常常會有超寬通帶的產品需求，由于產品的通帶比較寬（通帶寬度由諧振腔之間的耦合值和輸入輸出的耦合強度值決定），故而在設計時要根據通帶寬度對產品進行模擬仿真、加工、調試、測試等諸多步驟來滿足客戶需求,而由于產品通帶相對比較寬對窗口的耦合值要求就比較寬，一般情況下會通過兩個諧振腔之間連一個加強筋來實現，而更寬通帶的產品則由于加強筋是連接在腔體底部很難實現超強耦合值需求，有鑒于此特提出本發明。

技術實現思路

1、本發明的目的是為了解決現有技術中存在的問題，而提出的一種增強雙工器濾波器的窗口耦合結構。

2、為了實現上述目的，本發明采用了如下技術方案：

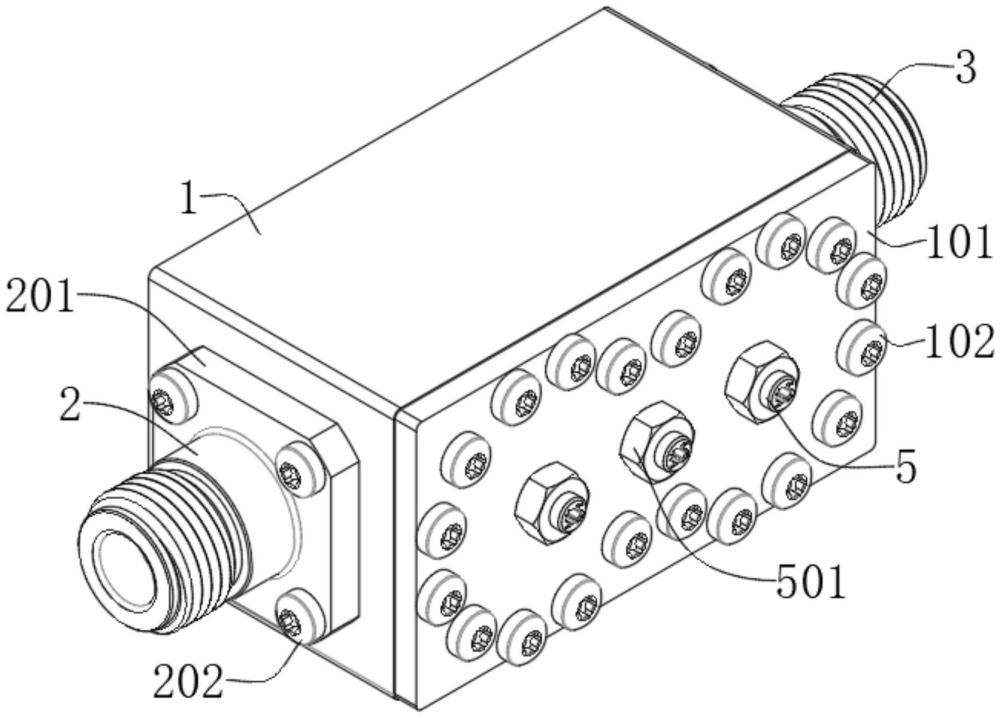

3、一種增強雙工器濾波器的窗口耦合結構，包括腔體，還包括：

4、分別設置在腔體兩側的輸入接頭和輸出接頭；

5、兩個諧振柱，均固定連接在腔體內，在兩個所述諧振柱之間設置有耦合銅片；

6、輸入芯桿，設置在輸入接頭上，且所述輸入芯桿置于腔體內的一側設有輸入圓頭耦合墊片；

7、輸出芯桿，設置在輸出接頭上，且所述輸出芯桿置于腔體內的一側設有輸出圓頭耦合墊片；

8、蓋板，設置在腔體的側面，所述蓋板上設有調諧桿。

9、優選地，所述耦合銅片的兩端分別焊接在兩個諧振柱上。

10、優選地，兩個所述諧振柱的外壁上均設有卡槽，所述耦合銅片上固定連接有固定塊，所述固定塊內滑動連接有卡塊，所述卡塊插接在卡槽內。

11、進一步地，所述卡塊置于固定塊內的一端設有滑塊，所述滑塊滑動連接在固定塊內，所述滑塊與固定塊的內壁之間設有彈簧。

12、更進一步地，所述卡槽設有線性分布的多個，多個所述卡槽和卡塊上均設有相配合的斜面。

13、優選地，所述蓋板與腔體上均設有相對應的螺紋孔，所述螺紋孔內連接有鎖緊螺釘，所述調諧桿上設有調諧螺母，所述調諧螺母與蓋板的外壁相抵。

14、進一步地，所述調諧桿設有三個，三個所述調諧桿均位于同一水平面上，所述諧振柱上設有諧振腔，位于兩側的調諧桿置于腔體內的一端分別插接在兩個諧振柱上的諧振腔內，位于中間的調諧桿置于腔體內的一端設置在兩個諧振柱之間。

15、更進一步地，所述腔體的內壁設有固定臺，所述固定臺和腔體上均設有安裝孔，所述諧振柱內設有諧振螺釘，所述諧振螺釘穿過諧振柱并螺紋連接在安裝孔內。

16、優選地，所述輸入接頭上設有輸入固定板，所述輸入固定板上設有輸入固定螺釘，所述輸入固定螺釘穿過輸入固定板的一端螺紋連接在腔體上，所述輸入圓頭耦合墊片與所述輸入芯桿之間連接有輸入耦合固定螺釘。

17、優選地，所述輸出接頭上設有輸出固定板，所述輸出固定板上設有輸出固定螺釘，所述輸出固定螺釘穿過輸出固定板的一端螺紋連接在腔體上，所述輸出圓頭耦合墊片與輸出芯桿之間連接有輸出耦合固定螺釘。

18、與現有技術相比，本發明提供了一種增強雙工器濾波器的窗口耦合結構，具備以下有益效果：

19、1、該增強雙工器濾波器的窗口耦合結構，通過設置的兩個諧振柱，能夠使得信號在其諧振頻率處得到增強，在兩個諧振柱之間設有耦合銅片，從而能夠?qū)⒃械募訌娊畹脑O(shè)計改為兩個諧振腔之間懸空的耦合銅片來實超強的窗口耦合值，從而達到客戶的不同寬度需求的產品，在時間、物料種類、倉庫管理、加工成本、人工成本、加工生產效率方面大大提高，從而能夠降低成本，提升利潤等。

20、2、該增強雙工器濾波器的窗口耦合結構，耦合銅片設有焊接方式和調節方式的兩種，焊接的方式使得耦合銅片與諧振柱之間的連接更為牢固，提高了濾波器的結構穩定性，有助于延長其使用壽命；通過調整耦合銅片的位置，可以精確控制兩個諧振柱之間的耦合強度，從而優化濾波器的性能，滿足不同的應用需求，位置可調的設計使得在濾波器調試或維護過程中，可以更容易地對耦合效果進行調整，提高了使用的便捷性。

技術特征：

1.一種增強雙工器濾波器的窗口耦合結構，包括腔體（1），其特征在于，還包括：

2.根據權利要求1所述的一種增強雙工器濾波器的窗口耦合結構，其特征在于，所述耦合銅片（402）的兩端分別焊接在兩個諧振柱（4）上。

3.根據權利要求1所述的一種增強雙工器濾波器的窗口耦合結構，其特征在于，兩個所述諧振柱（4）的外壁上均設有卡槽（404），所述耦合銅片（402）上固定連接有固定塊（405），所述固定塊（405）內滑動連接有卡塊（407），所述卡塊（407）插接在卡槽（404）內。

4.根據權利要求3所述的一種增強雙工器濾波器的窗口耦合結構，其特征在于，所述卡塊（407）置于固定塊（405）內的一端設有滑塊（406），所述滑塊（406）滑動連接在固定塊（405）內，所述滑塊（406）與固定塊（405）的內壁之間設有彈簧（408）。

5.根據權利要求4所述的一種增強雙工器濾波器的窗口耦合結構，其特征在于，所述卡槽（404）設有線性分布的多個，多個所述卡槽（404）和卡塊（407）上均設有相配合的斜面。

6.根據權利要求2或5所述的一種增強雙工器濾波器的窗口耦合結構，其特征在于，所述蓋板（101）與腔體（1）上均設有相對應的螺紋孔（103），所述螺紋孔（103）內連接有鎖緊螺釘（102），所述調諧桿（5）上設有調諧螺母（501），所述調諧螺母（501）與蓋板（101）的外壁相抵。

7.根據權利要求6所述的一種增強雙工器濾波器的窗口耦合結構，其特征在于，所述調諧桿（5）設有三個，三個所述調諧桿（5）均位于同一水平面上，所述諧振柱（4）上設有諧振腔（401），位于兩側的調諧桿（5）置于腔體（1）內的一端分別插接在兩個諧振柱（4）上的諧振腔（401）內，位于中間的調諧桿（5）置于腔體（1）內的一端設置在兩個諧振柱（4）之間。

8.根據權利要求7所述的一種增強雙工器濾波器的窗口耦合結構，其特征在于，所述腔體（1）的內壁設有固定臺（105），所述固定臺（105）和腔體（1）上均設有安裝孔（104），所述諧振柱（4）內設有諧振螺釘（403），所述諧振螺釘（403）穿過諧振柱（4）并螺紋連接在安裝孔（104）內。

9.根據權利要求1所述的一種增強雙工器濾波器的窗口耦合結構，其特征在于，所述輸入接頭（2）上設有輸入固定板（201），所述輸入固定板（201）上設有輸入固定螺釘（202），所述輸入固定螺釘（202）穿過輸入固定板（201）的一端螺紋連接在腔體（1）上，所述輸入圓頭耦合墊片（204）與所述輸入芯桿（203）之間連接有輸入耦合固定螺釘（205）。

10.根據權利要求1所述的一種增強雙工器濾波器的窗口耦合結構，其特征在于，所述輸出接頭（3）上設有輸出固定板（301），所述輸出固定板（301）上設有輸出固定螺釘（302），所述輸出固定螺釘（302）穿過輸出固定板（301）的一端螺紋連接在腔體（1）上，所述輸出圓頭耦合墊片（304）與輸出芯桿（303）之間連接有輸出耦合固定螺釘（305）。

技術總結
本發明公開了一種增強雙工器濾波器的窗口耦合結構，屬于濾波器領域。一種增強雙工器濾波器的窗口耦合結構，包括腔體，還包括分別設置在腔體兩側的輸入接頭和輸出接頭；兩個諧振柱，均固定連接在腔體內，在兩個諧振柱之間設置有耦合銅片；輸入芯桿，設置在輸入接頭上，且輸入芯桿置于腔體內的一側設有輸入圓頭耦合墊片；輸出芯桿，設置在輸出接頭上，且輸出芯桿置于腔體內的一側設有輸出圓頭耦合墊片；蓋板，設置在腔體的側面，蓋板上設有調諧桿；本發明能夠超強的窗口耦合值，能夠滿足客戶的不同寬度需求的產品，在時間、物料種類、倉庫管理、加工成本、人工成本、加工生產效率方面大大提高，能夠降低成本，提升利潤。

技術研發人員：史作毅,汪亭,梁文超
受保護的技術使用者：蘇州諾泰信通訊有限公司
技術研發日：
技術公布日：2025/4/7
