本發明涉及電位器，特別涉及一種分體型電磁感應式搖桿電位器。

背景技術：

1、搖桿電位器是一種適用于游戲機、無人機等的搖桿控制手柄的可變電位器，通過搖動搖桿電位器的搖桿，實現對游戲機、無人機等的內部相關部件狀態變化的控制。

2、參見中國專利文件cn222190385u，在現有技術中，電磁感應式搖桿電位器通常包括搖桿機構組件和磁感應電路板，搖桿機構組件和磁感應電路板均為合體型結構，即，磁感應電路板是安裝于搖桿機構組件之內的，兩者合為一體；其中，搖桿機構組件設有永磁鐵，磁感應電路板設有磁感應芯片（例如：霍爾芯片），永磁鐵與磁感應芯片相磁感應配合，在搖桿機構組件的推動作用下，能夠帶動永磁鐵移動，而在此過程中，磁感應芯片能夠感應到永磁鐵的磁場變化，從而輸出相應的電信號。

3、然而，這種合體型電磁感應式搖桿電位器還存在如下技術問題：廠商在制造搖桿控制手柄時，既需要設計手柄電路板，又需要設計磁感應電路板；磁感應芯片等關聯電子元件不能夠通過smt工藝焊接于手柄電路板之上，而是需要獨立制造磁感應電路板并通過smt工藝將磁感應芯片等電子元件焊接在磁感應電路板之上；這樣，一方面，廠商需要設計和制造兩種電路板，即手柄電路板和磁感應電路板，其制造成本較高；另一方面，將磁感應電路板安裝在搖桿機構組件之中的組裝和測試過程較為繁瑣，組裝和測試成本也比較高。

技術實現思路

1、本發明要解決的技術問題是針對上述現有技術的不足，提供一種分體型電磁感應式搖桿電位器，其包括分體制造成型的手柄電路板和搖桿機構，磁感應芯片直接焊接于手柄電路板之上，能夠在制造手柄電路板時通過smt工藝焊接磁感應芯片等電子元件，而不需要另外獨立設計和制造用于焊接磁感應芯片的磁感應電路板；搖桿機構本身不安裝磁感應電路板，簡化了電磁感應式搖桿電位器的制造和組裝過程，降低了制造成本；該搖桿機構的永磁鐵能夠與手柄電路板上的磁感應芯片相磁感應配合，使手柄電路板上的磁感應芯片能感應到磁場強度的變化并輸出感應信號。

2、本發明的第一技術方案是：一種分體型電磁感應式搖桿電位器，包括：

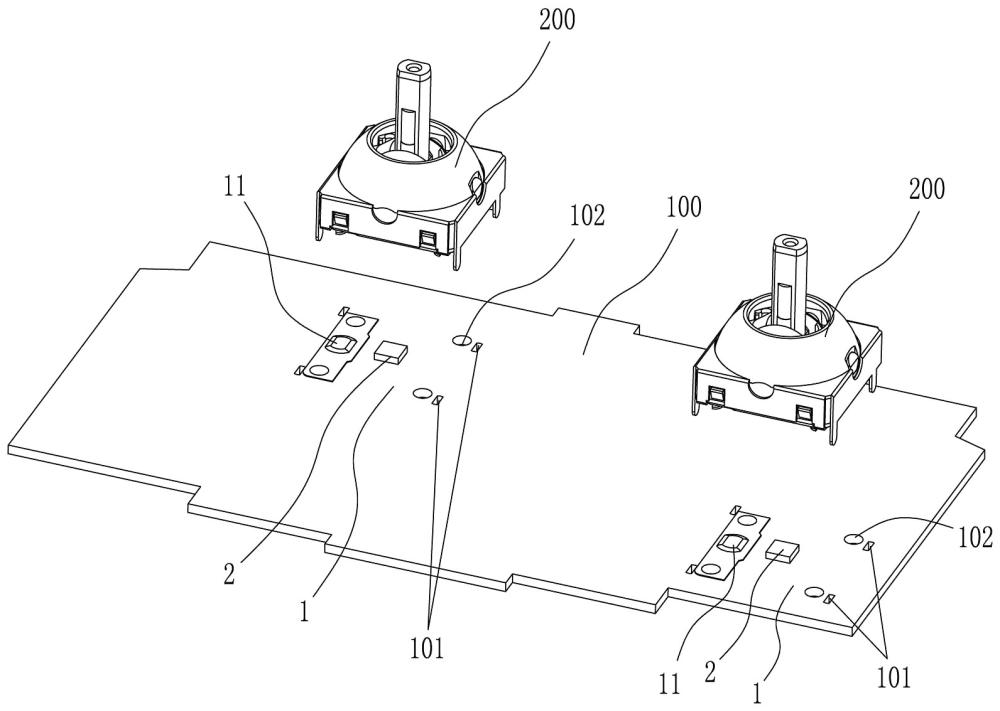

3、手柄電路板，所述手柄電路板之上設有至少一個搖桿機構安裝位，每個搖桿機構安裝位之中分別焊接有一顆磁感應芯片；

4、至少一個搖桿機構，所述搖桿機構安裝于對應的搖桿機構安裝位之上，所述搖桿機構包括底座、滑盤、彈簧、搖桿、搖臂、上蓋及外殼；所述底座設有腔體，所述滑盤可升降地安裝于底座的腔體之內；所述腔體的外周部設有腔體彈簧座，所述滑盤的下側設有滑盤彈簧座，所述彈簧的下端安裝于腔體彈簧座之上，所述彈簧的上端安裝于滑盤彈簧座之下；所述底座的腔體側部連接有若干導向腳，所述導向腳的內壁設有導向槽，所述滑盤的側部連接有與導向槽相互對應并且滑動配合的導向條；所述搖桿安裝于滑盤之上，搖桿的下端安裝有永磁鐵，永磁鐵與磁感應芯片相磁感應配合；所述上蓋安裝于底座之上，所述搖臂安裝于上蓋之內，所述搖桿穿過上蓋并與搖臂相連接；所述外殼安裝于底座和上蓋之外，外殼的下端分別與底座及手柄電路板相連接，外殼的上端與上蓋相連接。

5、在上述技術方案中，所述上蓋的外側側壁設有若干個卡塊，所述外殼的側部設有若干個與卡塊相對應的卡槽，所述卡槽與卡塊相卡接配合；所述外殼的下端設有若干個往內折彎的扣耳和若干個往下伸出的連接腳，所述扣耳扣接于底座的下側并勾住底座；所述手柄電路板的搖桿機構安裝位設有若干個插孔，所述外殼的連接腳插入并連接于對應的插孔中。進一步，所述外殼為金屬外殼，所述底座的下端還設有若干個定位柱，所述手柄電路板的搖桿機構安裝位設有若干定位孔，所述底座的定位柱插入并連接于對應的定位孔中。

6、在上述技術方案中，所述搖臂包括搖臂主體和連接于搖臂主體兩端的搖臂轉軸，所述搖臂轉軸與上蓋的內壁可旋轉地相連接，其中一個搖臂轉軸的下端設有壓塊，所述手柄電路板的搖桿機構安裝位之上設有鍋仔片按鍵，所述壓塊與鍋仔片按鍵相按壓配合；所述搖臂主體的中部設有供搖桿穿過的搖臂中孔，所述搖臂中孔的內壁與搖桿可旋轉地相連接；所述底座的一端設有上下貫通的壓塊穿過孔，所述搖臂轉軸的壓塊往下伸入至壓塊穿過孔中。

7、在上述技術方案中，所述滑盤設有滑盤中孔，所述搖桿的下端穿過滑盤中孔，所述底座的腔體中部設有腔體中孔，所述滑盤中孔與腔體中孔的位置上下相對，所述腔體中孔之內一體連接有內蓋體，所述內蓋體的下端設有芯片容置槽，所述磁感應芯片的上端容置于芯片容置槽之內。

8、本發明的第二技術方案是：一種分體型電磁感應式搖桿電位器，包括：

9、手柄電路板，所述手柄電路板之上設有至少一個搖桿機構安裝位，每個搖桿機構安裝位之中分別焊接有第一磁感應芯片和第二磁感應芯片；

10、至少一個搖桿機構，所述搖桿機構安裝于對應的搖桿機構安裝位之上，所述搖桿機構包括底座、滑盤、彈簧、搖桿、上搖臂、下搖臂、上蓋及外殼；所述底座設有腔體，所述滑盤可升降地安裝于底座的腔體之內，所述腔體的外周部設有腔體彈簧座，所述滑盤的下側設有滑盤彈簧座，所述彈簧的下端安裝于腔體彈簧座之上，彈簧的上端安裝于滑盤彈簧座之下；所述底座的腔體側部連接有若干導向腳，所述導向腳的內壁設有導向槽，所述滑盤的側部連接有與導向槽相互對應并且滑動配合的導向條，所述搖桿安裝于滑盤之上；所述上蓋安裝于底座之上，所述上搖臂、下搖臂從上至下依次安裝于上蓋之內，所述搖桿穿過上蓋并與上搖臂和下搖臂相連接；所述底座設有上下貫通的第一通孔和第二通孔，所述上搖臂的一端設有第一永磁鐵，所述第一磁感應芯片的上端伸入至第一通孔之中，所述第一永磁鐵與第一磁感應芯片相磁感應配合；所述下搖臂的一端設有第二永磁鐵，所述第二磁感應芯片的上端伸入至第二通孔之中，所述第二永磁鐵與第二磁感應芯片相磁感應配合；所述外殼安裝于底座和上蓋之外，外殼的下端分別與底座及手柄電路板相連接，外殼的上端與上蓋相連接。

11、在上述技術方案中，所述上蓋的外側側壁設有若干個卡塊，所述外殼的側部設有若干個與卡塊相對應的卡槽，所述卡槽與卡塊相卡接配合；所述外殼的下端設有若干個往內折彎的扣耳和若干個往下伸出的連接腳，所述扣耳扣接于底座的下側并勾住底座；所述手柄電路板的搖桿機構安裝位設有若干個插孔，所述外殼的連接腳插入并連接于對應的插孔中。進一步，所述外殼為金屬外殼，所述底座的下端還設有若干個定位柱，所述手柄電路板的搖桿機構安裝位設有若干定位孔，所述底座的定位柱插入并連接于對應的定位孔中。

12、在上述技術方案中，所述上搖臂包括上搖臂主體和連接于上搖臂主體兩端的上搖臂轉軸，所述上搖臂轉軸與上蓋的內壁可旋轉地相連接，所述上搖臂主體的中部設有供搖桿活動穿過的上搖臂中孔，其中一個上搖臂轉軸的下端設有第一磁鐵定位塊，所述第一永磁鐵安裝于第一磁鐵定位塊之內，并且第一永磁鐵與第一磁感應芯片的位置上下相對。

13、在上述技術方案中，所述下搖臂包括下搖臂主體和連接于下搖臂主體兩端的下搖臂轉軸，所述下搖臂轉軸與上蓋的內壁可旋轉地相連接，所述下搖臂主體的中部設有供搖桿活動穿過的下搖臂中孔，所述下搖臂中孔的內壁與搖桿可旋轉地相連接；其中一個上搖臂轉軸的下端設有第二磁鐵定位塊，所述第二永磁鐵安裝于第二磁鐵定位塊之內，并且第二永磁鐵與第二磁感應芯片的位置上下相對；另一個下搖臂轉軸的下端設有壓塊，所述手柄電路板的搖桿機構安裝位之上設有鍋仔片按鍵，所述壓塊與鍋仔片按鍵相按壓配合；所述底座的一端設有上下貫通的壓塊穿過孔，下搖臂轉軸的壓塊往下伸入至壓塊穿過孔中。

14、本發明的有益效果是：本發明包括分體制造成型的手柄電路板和搖桿機構，手柄電路板和搖桿機構分別能夠單獨制造成型，磁感應芯片直接焊接于手柄電路板之上，能夠在制造手柄電路板時通過smt工藝焊接磁感應芯片等電子元件，而不需要另外獨立設計和制造用于焊接磁感應芯片的磁感應電路板；本發明搖桿機構本身不安裝磁感應電路板，簡化了電磁感應式搖桿電位器的制造和組裝過程，降低了制造成本；廠商在制造搖桿控制手柄時，不需要另外設計和制造磁感應電路板，只需要設計和制造帶有磁感應芯片的手柄電路板即可；將搖桿機構連接固定于帶有磁感應芯片的手柄電路板之上時，搖桿機構與手柄電路板之上的磁感應芯片即可形成磁感應配合，兩者組合形成一個完整的電磁感應式搖桿電位器。本發明搖桿機構的外殼，能夠將底座和上蓋固定在一起，同時能將本發明搖桿機構固定連接于手柄電路板上。本發明第一技術方案中，永磁鐵能夠與手柄電路板上的磁感應芯片相磁感應配合，在搖動搖桿的過程中，手柄電路板上的磁感應芯片能夠感應到磁場強度的變化并輸出感應信號。本發明第二技術方案中，第一永磁鐵和第二永磁鐵能夠與手柄電路板上的第一磁感應芯片和第二磁感應芯片相磁感應配合，在搖動搖桿的過程中，手柄電路板上的第一磁感應芯片和第二磁感應芯片能夠感應到磁場強度的變化并輸出感應信號。
