本發明涉及電纜，具體的，涉及一種鎧裝式安全電纜。

背景技術：

1、鎧裝電纜是一種在絕緣層外包裹金屬鎧裝層的電纜，主要用于增強電纜的機械保護、防腐蝕和抗干擾能力，包括導體、絕緣層、內護套、鎧裝層和外護套，通過不同材質的鎧裝層實現抗腐蝕和機械保護。

2、目前的鎧裝電纜使用鎧裝層提高電纜的安全性，但是鎧裝層通常位于電纜的內部區域，暴露在外的外護套一般還是使用pvc材質，在應對地下以及復雜環境時，由于電纜的外護套和堅硬或鋒利外物的長期接觸和摩擦，還是容易造成電纜外部護套的損壞，產生漏電風險。

技術實現思路

1、本發明提出一種鎧裝式安全電纜，解決了現有技術中鎧裝電纜外護套在復雜環境中存在劃傷損壞風險的問題。

2、本發明的技術方案如下：一種鎧裝式安全電纜，包括導體、絕緣層和外護套，所述絕緣層包裹在所述導體的外部，還包括：

3、內襯層，所述絕緣層位于所述內襯層的內部，所述絕緣層和所述內襯層之間設置有填充物；

4、鎧裝層一，所述鎧裝層一包裹在所述內襯層的外部，所述鎧裝層一包括多個金屬軟棒；

5、鎧裝層二，所述鎧裝層二位于所述鎧裝層二的外部，所述鎧裝層二和所述鎧裝層一之間設置有隔離層，所述鎧裝層二為鋼帶，所述外護套包裹在所述鎧裝層二的外部；

6、防護組件，所述防護組件設置在所述外護套的外部，用于對所述外護套進行防護，所述防護組件包括：

7、安裝座，所述安裝座設置有多個，所述安裝座設置在所述外護套的外部；

8、金屬防護絲，所述金屬防護絲可拆卸連接在相鄰的兩個所述安裝座之間。

9、為將安裝座安裝在外護套的外部，所述安裝座為拼接結構，所述安裝座包括：

10、拼接環，所述拼接環設置有多個，多個所述拼接環首尾相接形成整環包裹在所述外護套的外部；

11、彈性連接片，所述彈性連接片固定連接在所述拼接環的一端，所述拼接環的另一端開設有和所述彈性連接片匹配的連接槽。

12、為實現彈性連接片對拼接環的限位，所述彈性連接片彎折為菱形。

13、為實現金屬防護絲和安裝座的連接，所述拼接環的兩端均固定連接有多個掛環，所述金屬防護絲的兩端均轉動連接有與所述掛環匹配的掛鉤。

14、為保證安裝座的穩定性，所述拼接環的內側固定連接有防滑墊，所述防滑墊和所述外護套的外側接觸。

15、為進一步提高拼接環連接的穩定性，還包括限位件，所述限位件用于對所述拼接環進行限位，所述限位件包括：

16、插桿，所述拼接環上開設有和所述插桿匹配的插槽，所述插槽和所述連接槽連通，所述插桿可穿過所述彈性連接片；

17、擋板，所述擋板固定連接在所述插桿上，所述擋板和所述拼接環接觸。

18、為保證插桿的穩定性，所述插桿上設置有卡緊件，所述卡緊件包括：

19、滑桿，所述插桿上開設有滑槽，所述滑桿滑動安裝在所述滑槽的內部，所述滑桿和所述滑槽的內壁之間連接有拉緊彈簧；

20、卡桿，所述滑桿遠離所述插桿的一側開設有卡槽，所述卡桿滑動安裝在所述卡槽的內部，所述卡桿和所述拼接環接觸。

21、本發明的工作原理及有益效果為：

22、1、本發明中，通過金屬軟棒的鎧裝層一和鋼帶的鎧裝層二對電纜進行雙重防護，大大提高了電纜的機械強度和抗腐蝕性能，電纜安全性較高。

23、2、本發明中，通過彈性連接片和連接槽的配合將多個拼接環拼接為整環套裝在外護套的外部，通過掛鉤和掛環的配合可將金屬防護絲安裝在相鄰的兩個安裝座之間，通過金屬防護絲對外護套進行防護，減少外界尖銳物或其他硬質物對電纜外護套造成的劃傷等損壞。

24、3、本發明中，將金屬防護絲的兩側掛接在不同的掛鉤上，可改變金屬防護絲的布局，使其沿電纜方向筆直或傾斜甚至交叉布置，形成不同的防護效果，同時安裝座為拼接結構，可對兩個安裝座之間的距離進行調整，適應金屬防護絲的不同安裝方式。

25、4、本發明中，通過插桿可對彈性連接片進行限位，避免拼接環脫開，同時在拉緊彈簧的作用下將卡桿卡緊在卡槽的內部，避免插桿從插槽的內部脫離，從而保證安裝座和金屬防護絲的穩定性。

26、5、因此，對比現有技術中的鎧裝電纜，本發明通過使用兩種不同的鎧裝層對電纜進行雙重防護，提高電纜的安全性，同時在電纜的外部設置安裝座和金屬防護絲，對外護套的外部進行防護，減少外物對電纜外護套造成的損傷，同時通過掛鉤和掛環的配合以及多個拼接環的拼接，將金屬防護絲呈多種方式布置在電纜的外部，對電纜進行更好地防護。

技術特征：

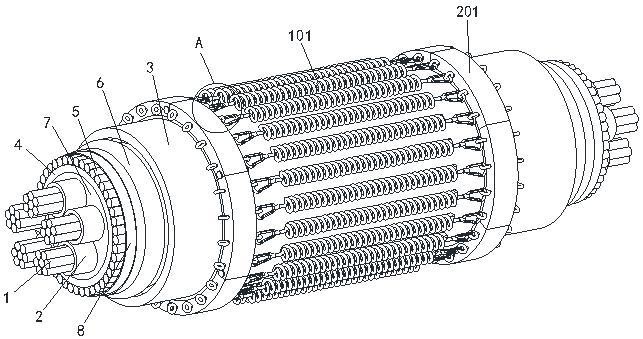

1.一種鎧裝式安全電纜，包括導體（1）、絕緣層（2）和外護套（3），所述絕緣層（2）包裹在所述導體（1）的外部，其特征在于，還包括：

2.根據權利要求1所述的一種鎧裝式安全電纜，其特征在于，所述安裝座為拼接結構，所述安裝座包括：

3.根據權利要求2所述的一種鎧裝式安全電纜，其特征在于，所述拼接環（201）的兩端均固定連接有多個掛環（9），所述金屬防護絲（101）的兩端均轉動連接有與所述掛環（9）匹配的掛鉤（10）。

4.根據權利要求3所述的一種鎧裝式安全電纜，其特征在于，所述拼接環（201）的內側固定連接有防滑墊（11），所述防滑墊（11）和所述外護套（3）的外側接觸。

5.根據權利要求4所述的一種鎧裝式安全電纜，其特征在于，所述彈性連接片（202）彎折為菱形。

6.根據權利要求5所述的一種鎧裝式安全電纜，其特征在于，還包括限位件，所述限位件用于對所述拼接環（201）進行限位，所述限位件包括：

7.根據權利要求6所述的一種鎧裝式安全電纜，其特征在于，所述插桿（301）上設置有卡緊件，所述卡緊件包括：

技術總結
本發明涉及電纜技術領域，提出了一種鎧裝式安全電纜，包括導體、絕緣層和外護套，絕緣層包裹在導體的外部，還包括內襯層、鎧裝層一、鎧裝層二和防護組件，絕緣層位于內襯層的內部，絕緣層和內襯層之間設置有填充物，鎧裝層一包裹在內襯層的外部，鎧裝層一包括多個金屬軟棒，鎧裝層二位于鎧裝層二的外部，鎧裝層二和鎧裝層一之間設置有隔離層，鎧裝層二為鋼帶，外護套包裹在鎧裝層二的外部，防護組件設置在外護套的外部，用于對外護套進行防護，防護組件包括安裝座和金屬防護絲，金屬防護絲可拆卸連接在相鄰的兩個安裝座之間。通過上述技術方案，解決了現有技術中的鎧裝電纜外護套在復雜環境中存在劃傷損壞風險問題。

技術研發人員：蔡軍濤,蔡光煒,陶家席,褚曉輝,盧志峰,郝高雷
受保護的技術使用者：穿越電纜集團有限公司
技術研發日：
技術公布日：2025/4/24
