本發明涉及射頻連接器，具體為一種射頻同軸連接器及其組裝方法。

背景技術：

1、射頻連接器是一種用于傳輸高頻信號的連接器，通常裝接在電線或設備上，作為傳輸線系統的可分離元件，通過連接導體之間的接觸來傳輸射頻信號，并且設計用于在連接和斷開時保持高頻信號的連續性和穩定性，射頻連接器有多種類型，包括射頻同軸連接器、微波連接器以及光纖連接器，每種類型都有其特定的應用場景和優缺點，射頻連接器廣泛應用于通信設備、無線局域網設備、衛星通信設備、射頻測試和測量設備、醫療設備以及軍事和航空航天應用等領域。

2、當前廣泛應用的射頻連接器主要采用螺紋方式進行與電線安裝與固定，然而這種連接方式因其緊密性和復雜性，帶來了拆卸與重新裝配上的諸多不便，具體而言，拆卸和重裝往往需要依賴特定的工具，并耗費較長的時間，這不僅增加了維修或更換部件的難度和成本，而且在緊急情況下可能延誤維修進度，影響設備的及時恢復，此外，螺紋連接在長期使用或面臨外界振動、腐蝕及高溫等惡劣環境時，容易出現松動現象，這種松動不僅會降低連接的穩固性，還可能引發連接性能的顯著下降，進而對射頻信號的傳輸質量造成不利影響。

技術實現思路

1、本發明的目的在于提供一種射頻同軸連接器及其組裝方法，以解決上述背景技術提出連接器普遍采用螺紋與電線連接，不僅安裝拆卸費時費力，螺紋還容易損壞，導致連接不穩定從而影響連接器的性能的問題。

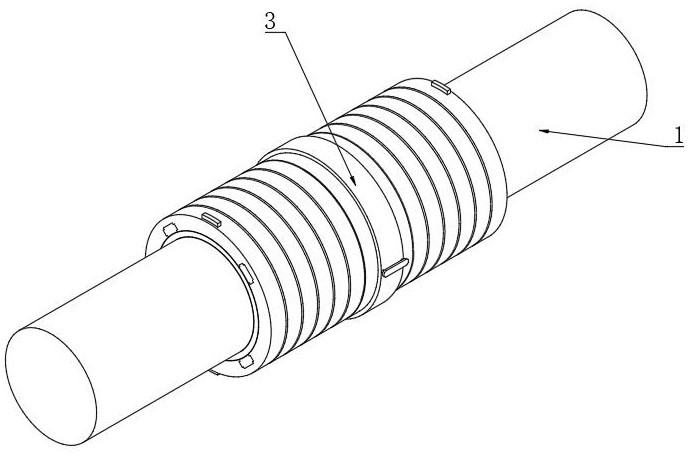

2、為實現上述目的，本發明提供如下技術方案：一種射頻同軸連接器，包括：固定機構、卡緊機構和保險機構，

3、固定機構其設置為兩個，作為保護與連接的主體結構，套在所需安裝的電線表面，對電線進行保護，滑套被推動前進時，圓筒內部的卡舌會和齒槽相互配合，避免滑套出現回退，從而影響安裝固定效果；

4、卡緊機構其安裝在固定機構的內部，用于將電線卡緊，滑套前進時，將突出點頂起，驅動旋轉板旋轉，旋轉板上安裝的定位微針會在壓力作用下扎入電線表皮中，將電線快速固定在滑套內部；

5、保險機構其安裝在兩個固定機構之間，用于連接兩個導體，使得電流信號可以順利在兩個電線之間傳輸，當異常電流出現時，保險管會迅速熔斷，避免故障擴散，防止因電流過大而導致的設備損壞或火災等安全事故。

6、優選的，兩個所述固定機構，其包括：

7、保護層，所述保護層的外表壁活動套設有滑套，所述滑套的外表壁開設有兩組齒槽，所述滑套的外表壁開設有四個通孔，所述滑套的外表壁固定安裝有四個滑塊一，四個所述滑塊一的外壁一側均固定安裝有拉伸彈簧一，所述保護層的內表壁設置有絕緣層，所述絕緣層的內表壁設置有導體。

8、優選的，所述滑套的外表壁活動套設有圓筒，所述圓筒的內表壁開設有四個滑槽，且四個滑槽內表壁均與滑塊一的外表壁活動嵌設，而四個滑槽內壁一側均與拉伸彈簧一的外表壁固定連接，所述圓筒的外表壁開設有兩個活動孔一，兩個所述活動孔一的內表壁均活動插設有連接板。

9、優選的，兩個所述連接板的外壁一側均固定安裝有拉手，兩個所述拉手的外壁一側均固定安裝有一組拉伸彈簧二，兩組所述拉伸彈簧二的外表壁均固定安裝有安裝板，且兩組活動孔內表壁均與一組安裝板的外表壁之間固定插設，兩個所述連接板的外壁一側均固定安裝有卡舌，且兩組齒槽其中一個內表壁均與卡舌的外表壁活動插設，所述圓筒的內表壁開設有一組安裝槽。

10、優選的，所述卡緊機構包括有固定桿一；

11、一組所述安裝槽的內表壁均與固定桿一的外表壁固定連接，一組所述固定桿一的外表壁均活動套設有旋轉板，一組所述旋轉板的底部均固定安裝有突出點，一組所述旋轉板的外壁一側均固定安裝有多個定位微針。

12、優選的，一組所述旋轉板的頂部均纏繞有掛鉤彈簧，一組所述安裝槽的內壁一側均與掛鉤彈簧的外壁一側相互纏繞，多個所述定位微針的外表壁之間均與保護層的外表壁相接觸。

13、優選的，所述保險機構包括有連接套；

14、兩個所述圓筒的外表壁之間與連接套的外表壁相接觸，所述連接套的內表壁固定安裝有一組連接架，一組所述連接架的外表壁之間固定安裝有定位套，所述定位套的頂部開設有螺紋孔，所述螺紋孔的內表壁螺紋連接有定位螺栓，所述定位螺栓的底部固定安裝有橡膠塊。

15、優選的，所述定位套的內表壁活動插設有保險管，且保險管外表壁與橡膠塊的外表壁相接觸，所述保險管外表壁與兩個導體的外表壁之間相接觸，所述連接套的外表壁開設有兩組活動孔二，兩組所述活動孔二的內表壁均活動插設有插桿，兩組所述插桿的外表壁之間均固定安裝有推板，所述連接套的內表壁固定安裝有兩組拉伸彈簧三。

16、優選的，兩組所述插桿的外表壁均固定安裝有卡緊齒條，且兩組卡緊齒條外壁一側均與拉伸彈簧三的外表壁固定連接，所述連接套的內表壁固定安裝有四個固定桿二，四個所述固定桿二的外表壁均活動套設有齒輪，且四個齒輪其中兩個外表壁均與一組卡緊齒條的內表壁之間固定連接，所述連接套的內表壁固定安裝有四組導軌，四組所述導軌的內表壁均活動嵌設有滑塊二，四組所述滑塊二的外壁一側均固定安裝有移動齒條，且四個齒輪外表壁均與一組移動齒條的內表壁之間固定連接。

17、一種射頻同軸連接器的使用方法，包括以下步驟：

18、步驟一：需要將連接器固定在電線表面時，可以先將電線的保護層和絕緣層剝開，再將滑套套在電線表面，此時使用者可以推動滑套滑動，滑套移動時會推動滑塊同步在滑槽內滑動，同時，滑塊一還會帶動拉伸彈簧一進行拉伸，隨著滑套的不斷推進，其前端會逐漸與旋轉板底部的突出點相接觸，并促使突出點向外側位移，在此過程中，突出點會帶動旋轉板圍繞固定桿一進行旋轉，由于旋轉板與固定桿一構成了一個費力杠桿結構，因此旋轉板另一側會出現較大位移，進而讓多個定位微針穿過滑套上的通孔，穿透電線表皮，將電線鎖定在裝置內部；

19、步驟二：隨著滑套的持續深入安裝，其外壁上的兩組齒槽也隨之移動，這些齒槽會與拉伸彈簧一相互配合，推動卡舌不斷升降，當滑套完全進入圓筒內部時，拉伸彈簧一推動卡舌穩穩地嵌入最后一個齒槽之中，通過卡舌與齒槽之間的緊密咬合，阻止了滑套的意外回退；

20、步驟三：滑套固定后，會將移動齒條伸出圓筒之外，用戶需要將兩個連接器進行對接，只需將兩個推板向內側輕壓，促使推板帶動插桿拉伸彈簧三，并使卡緊齒條與齒輪分離，隨后便可以將移動齒條底部的滑塊二滑入導軌中，此時左右兩側的移動齒條兩兩組合，分別與一個齒輪形成緊密的嚙合連接，此時，每個齒輪在兩個移動齒條的推動下開始旋轉，三者緊密地結合成一個不可分割的整體；

21、步驟四：當兩個圓筒與連接套貼合后，用戶便會松開推板，拉伸彈簧三會通過插桿帶動卡緊齒條移動，使其與齒輪移動到同一平面，并相互嚙合，確保所有齒輪與移動齒條之間都無法再發生任何移動，實現了穩定的連接狀態；

22、步驟五：連接后兩個導體分別與保險管的兩端建立了電氣連接，一旦電路中的某個組件發生故障或異常情況，保險管能夠迅速響應并熔斷，從而及時切斷故障電路，在保險管熔斷后，用戶可以通過反向旋轉定位螺栓來更換保險管。

23、與現有技術相比，本發明的有益效果是：

24、1、本發明中，需要將連接器固定在電線表面，只需要推動滑套，通過滑套和旋轉板的設計，使得定位微針插入電線表皮，將電線固定，此時卡舌也會插入滑套上的齒槽內部，從而避免因連接松動而導致的電路故障，該結構使得用戶可以迅速將連接器固定在電線上或將其拆下，與傳統螺紋連接方式相比，顯著縮短了安裝和維護的時間，提高了工作效率，傳統螺紋連接容易因長時間使用或操作不當而損壞，而這種設計從根本上避免了這一風險，延長了連接器的使用壽命。

25、2、本發明中，該電線連接器通過多個部件的精密配合，實現了連接器之間的快速、穩固連接與拆卸，不僅提高了連接器的連接效率和穩定性，還簡化了連接和拆卸的操作步驟，降低操作難度。

26、3、本發明中，當電路中的某個部件發生故障或異常，導致電流異常增大時，保險管能夠迅速熔斷，及時切斷故障電路，有效防止故障電流對整個系統造成進一步的損害，從而顯著提高整個系統的可靠性和安全性。
