本發明涉及變電所接地，具體為一種變電所防脫落式接地裝置。

背景技術：

1、變電所防脫落式接地裝置主要用于變電所維修時，接地線不會從電纜脫落，確保接地線始終處于穩定狀態，是保障電力系統安全運行的關鍵設備，顯著提升了接地線接地的可靠性和壽命。

2、公開號為cn106654629b的專利公開了一種變電所防脫落式接地裝置，包括絕緣操作桿、線夾和連接板，連接板設置在絕緣操作桿的頂端，線夾包括上壓板和下壓板，絕緣操作桿上設有伸縮桿，上壓板設置在伸縮桿上，連接板上設有調節組件，調節組件上設有壓塊，壓塊與上壓板之間形成夾緊孔，上壓板和下壓板之間設有緊固組件，絕緣操作桿上設有控制組件，該專利的優點：通過調節組件調節壓塊，實現壓塊和上壓板之間形成的夾緊孔實現接地線的固定，安裝使用時，只需通過調節組件實現壓塊的升降就可以快速方便的實現接地線的夾緊，且夾緊時壓塊始終受到調節組件的一個向上的力，能避免使用過程中接地線的松動，防止接地線的脫落，保證電力檢修過程中的安全性能。

3、但是目前變電所防脫落式接地裝置存在以下問題：該變電所防脫落式接地裝置在使用時，由于變電所防脫落式接地裝置在使用時，設備難以大面積夾在電纜上，進而導致壓弧板和橫托板的夾持面積小造成接地線易脫落的問題，因此，我們提出了一種變電所防脫落式接地裝置。

技術實現思路

1、針對現有技術的不足，本發明提供了一種變電所防脫落式接地裝置，解決了上述背景技術中提出的問題。

2、為實現以上目的，本發明通過以下技術方案予以實現：一種變電所防脫落式接地裝置，包括豎殼，所述豎殼內壁底部固定安裝有電池組，所述豎殼內壁頂部固定安裝有兩個環架，兩個所述環架內壁固定安裝有電動伸縮桿，所述電動伸縮桿底面的電線與電池組頂面固定連接，所述豎殼頂面固定安裝有孔蓋，所述孔蓋的內壁與電動伸縮桿的外壁滑動接觸，所述豎殼的外壁頂部固定有回形板，所述回形板的左側固定有孔架，所述孔架正面左邊有圓孔，所述孔架的頂面開設有滑孔，所述孔架的圓孔內壁固定有雙孔桿，所述雙孔桿內壁固定有橫托板，所述橫托板位于雙孔桿的上方，所述橫托板的底端固定有地線，所述電動伸縮桿的伸縮端頂面固定有長板，所述長板底面中間固定有滑桿，所述滑桿外壁與孔架的滑孔內壁滑動連接，所述長板底面左邊固定有壓弧板，所述壓弧板位于橫托板的上方，長板在向下移動的過程中，長板帶動滑桿向下移動，滑桿在孔架的滑孔中進行向下滑動，壓弧板和電纜接觸，滑桿對壓弧板進行導向，讓壓弧板和橫托板大面積夾持住電纜，橫托板上的地線導出電纜的電力。

3、根據上述技術方案，所述豎殼內部底端固定安裝有控制電板，所述控制電板頂面的數據線與電池組底面固定連接，所述豎殼的底面固定有橡膠握把，所述橡膠握把的正面頂部設有按鈕，所述橡膠握把的按鈕用數據線與控制電板底面固定連接。

4、根據上述技術方案，所述橫托板底面設有兩個導電柱，所述橫托板的兩個導電柱外壁與雙孔桿的內壁固定連接，所述橫托板的兩個導電柱底端固定有地線。

5、根據上述技術方案，所述滑桿的底面設置有防觸線裝置，所述防觸線裝置用于撐起地線，所述防觸線裝置的正反面設置有防氧化裝置，所述防氧化裝置用于涂抹潤滑油到滑桿上。

6、根據上述技術方案，所述滑桿的底面固定有凹塊一，所述凹塊一內壁鉸接有方桿，所述方桿頂面固定安裝有夾塊，所述夾塊左側開設有通孔，所述夾塊的通孔內壁與地線外壁滑動接觸，所述方桿遠離凹塊一的一端鉸接有粗桿，所述粗桿遠離方桿的一端鉸接有凹塊二，所述凹塊二右側與豎殼左側固定連接，方桿帶動夾塊向左轉動，夾塊帶動地線向左轉動，使得夾塊帶動地線向左偏移，讓維修人員在取下設備時不會誤觸地線。

7、根據上述技術方案，所述凹塊一右側固定有滑框，所述滑框內壁與豎殼外壁滑動接觸，所述滑框右側固定有弧形彈片，所述弧形彈片遠離滑框的一端固定有銜接板，所述銜接板左側與回形板右側固定連接，在弧形彈片的彈力作用下，讓壓弧板迅速夾住橫托板上的電纜。

8、根據上述技術方案，所述滑框的正反面均固定有孔塊，兩個所述孔塊的內壁固定有u形桿，所述u形桿外壁固定有環直塊，所述環直塊位于凹塊一的左邊，所述環直塊的右側頂部固定有環條塊，所述環條塊套在滑桿外壁上，所述環條塊內壁固定有海綿環，所述海綿環內壁與滑桿外壁滑動接觸，在海綿環向上移動的過程中，海綿環和孔架接觸，在擠壓力的作用下，海綿環擠出潤滑油到滑桿表面。

9、根據上述技術方案，所述環直塊頂面嵌固有短柱，所述短柱頂面固定有片板，所述片板頂面固定有彈簧片，所述孔架底面處于彈簧片的運動軌跡上，在彈簧片向上移動的過程中，彈簧片和孔架接觸，在彈簧片的彈力作用下，讓孔架不會過度擠壓海綿環。

10、本發明提供了一種變電所防脫落式接地裝置。具備以下有益效果：

11、（1）本發明通過豎殼、電池組、環架、電動伸縮桿、孔蓋、回形板、孔架、雙孔桿、橫托板、地線、長板和滑桿配合壓弧板，橫托板移動到電纜下方，電動伸縮桿的伸縮端帶動長板向下移動，長板帶動壓弧板向下移動，長板在向下移動的過程中，長板帶動滑桿向下移動，滑桿在孔架的滑孔中進行向下滑動，壓弧板和電纜接觸，滑桿對壓弧板進行導向，讓壓弧板和橫托板大面積夾持住電纜，橫托板上的地線導出電纜的電力，防止壓弧板和橫托板的夾持面積小造成接地線易脫落。

12、（2）本發明通過防觸線裝置的設置，使得凹塊一、方桿、夾塊和粗桿配合凹塊二，粗桿受到凹塊二的限制，粗桿在凹塊二中進行向左轉動，方桿在粗桿下進行向左轉動，方桿在夾塊中進行向左轉動，方桿帶動夾塊向左轉動，夾塊帶動地線向左轉動，使得夾塊帶動地線向左偏移，讓維修人員在取下設備時不會誤觸地線，防止維修人員誤觸地線造成人員受傷。

13、（3）本發明通過防觸線裝置的設置，使得滑框和弧形彈片配合銜接板，在弧形彈片的彈力作用下，讓壓弧板迅速夾住橫托板上的電纜，防止壓弧板和橫托板夾持電纜速度過慢造成夾持電纜效果差。

14、（4）本發明通過防氧化裝置的設置，使得孔塊、u形桿、環直塊和環條塊配合海綿環，在海綿環向上移動的過程中，海綿環和孔架接觸，在擠壓力的作用下，海綿環擠出潤滑油到滑桿表面，防止滑桿表面易氧化生銹造成設備運行卡頓。

15、（5）本發明通過防氧化裝置的設置，使得短柱和片板配合彈簧片，在彈簧片向上移動的過程中，彈簧片和孔架接觸，在彈簧片的彈力作用下，讓孔架不會過度擠壓海綿環，防止孔架過度擠壓海綿環造成海綿環易被擠壓損壞。

技術特征：

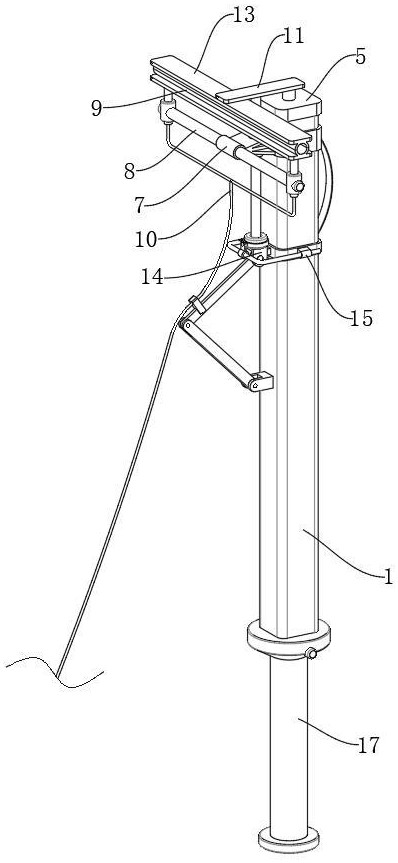

1.一種變電所防脫落式接地裝置，包括豎殼（1），所述豎殼（1）內壁底部固定安裝有電池組（2），其特征在于：所述豎殼（1）內壁頂部固定安裝有兩個環架（3），兩個所述環架（3）內壁固定安裝有電動伸縮桿（4），所述電動伸縮桿（4）底面的電線與電池組（2）頂面固定連接，所述豎殼（1）頂面固定安裝有孔蓋（5），所述孔蓋（5）的內壁與電動伸縮桿（4）的外壁滑動接觸，所述豎殼（1）的外壁頂部固定有回形板（6），所述回形板（6）的左側固定有孔架（7），所述孔架（7）正面左邊有圓孔，所述孔架（7）的頂面開設有滑孔，所述孔架（7）的圓孔內壁固定有雙孔桿（8），所述雙孔桿（8）內壁固定有橫托板（9），所述橫托板（9）位于雙孔桿（8）的上方，所述橫托板（9）的底端固定有地線（10），所述電動伸縮桿（4）的伸縮端頂面固定有長板（11），所述長板（11）底面中間固定有滑桿（12），所述滑桿（12）外壁與孔架（7）的滑孔內壁滑動連接，所述長板（11）底面左邊固定有壓弧板（13），所述壓弧板（13）位于橫托板（9）的上方。

2.根據權利要求1所述的一種變電所防脫落式接地裝置，其特征在于：所述豎殼（1）內部底端固定安裝有控制電板（16），所述控制電板（16）頂面的數據線與電池組（2）底面固定連接，所述豎殼（1）的底面固定有橡膠握把（17），所述橡膠握把（17）的正面頂部設有按鈕，所述橡膠握把（17）的按鈕用數據線與控制電板（16）底面固定連接。

3.根據權利要求2所述的一種變電所防脫落式接地裝置，其特征在于：所述橫托板（9）底面設有兩個導電柱，所述橫托板（9）的兩個導電柱外壁與雙孔桿（8）的內壁固定連接，所述橫托板（9）的兩個導電柱底端固定有地線（10）。

4.根據權利要求3所述的一種變電所防脫落式接地裝置，其特征在于：所述滑桿（12）的底面設置有防觸線裝置（14），所述防觸線裝置（14）用于撐起地線（10），所述防觸線裝置（14）的正反面設置有防氧化裝置（15），所述防氧化裝置（15）用于涂抹潤滑油到滑桿（12）上。

5.根據權利要求4所述的一種變電所防脫落式接地裝置，其特征在于：所述滑桿（12）的底面固定有凹塊一（141），所述凹塊一（141）內壁鉸接有方桿（142），所述方桿（142）頂面固定安裝有夾塊（143），所述夾塊（143）左側開設有通孔，所述夾塊（143）的通孔內壁與地線（10）外壁滑動接觸，所述方桿（142）遠離凹塊一（141）的一端鉸接有粗桿（144），所述粗桿（144）遠離方桿（142）的一端鉸接有凹塊二（145），所述凹塊二（145）右側與豎殼（1）左側固定連接。

6.根據權利要求5所述的一種變電所防脫落式接地裝置，其特征在于：所述凹塊一（141）右側固定有滑框（146），所述滑框（146）內壁與豎殼（1）外壁滑動接觸，所述滑框（146）右側固定有弧形彈片（147），所述弧形彈片（147）遠離滑框（146）的一端固定有銜接板（148），所述銜接板（148）左側與回形板（6）右側固定連接。

7.根據權利要求6所述的一種變電所防脫落式接地裝置，其特征在于：所述滑框（146）的正反面均固定有孔塊（151），兩個所述孔塊（151）的內壁固定有u形桿（152），所述u形桿（152）外壁固定有環直塊（153），所述環直塊（153）位于凹塊一（141）的左邊，所述環直塊（153）的右側頂部固定有環條塊（154），所述環條塊（154）套在滑桿（12）外壁上，所述環條塊（154）內壁固定有海綿環（155），所述海綿環（155）內壁與滑桿（12）外壁滑動接觸。

8.根據權利要求7所述的一種變電所防脫落式接地裝置，其特征在于：所述環直塊（153）頂面嵌固有短柱（156），所述短柱（156）頂面固定有片板（157），所述片板（157）頂面固定有彈簧片（158），所述孔架（7）底面處于彈簧片（158）的運動軌跡上。

技術總結
本發明公開了一種變電所防脫落式接地裝置，涉及變電所接地技術領域，本發明包括豎殼，所述豎殼內壁底部固定安裝有電池組，所述豎殼內壁頂部固定安裝有兩個環架，兩個所述環架內壁固定安裝有電動伸縮桿，所述電動伸縮桿底面的電線與電池組頂面固定連接，所述豎殼頂面固定安裝有孔蓋，所述孔蓋的內壁與電動伸縮桿的外壁滑動接觸，所述豎殼的外壁頂部固定有回形板，所述回形板的左側固定有孔架，所述孔架正面左邊有圓孔，所述孔架的頂面開設有滑孔，所述孔架的圓孔內壁固定有雙孔桿，本發明通過壓弧板和橫托板大面積夾持住電纜，從而避免了壓弧板和橫托板的夾持面積小造成接地線易脫落的問題。

技術研發人員：李傳江,韓少衛,倪修峰,洪衛華,楊波,宋曉鳴,王浩,章雄,倪匯川
受保護的技術使用者：國網安徽省電力有限公司銅陵供電公司
技術研發日：
技術公布日：2025/4/24
