本發明屬于連接器，具體涉及一種連接器及連接器組件。

背景技術：

1、線對板連接器，由于具有傳輸性能好、靈活組裝和安裝方便的特點，被廣泛應用于電子辦公設備、電力系統、工業自動化系統、電池管理系統和儲能系統等領域。市面上常見的線對板連接器主要包括與線纜或排線連接的母端連接器，以及固定于線路板的公端連接器。

2、在母端連接器中，柔性排線（包括ffc和fpc）需要采用壓接端子安裝至母端殼體中，之后母端連接器與公端連接器對插，實現電流和/或信號的傳輸。在插接過程中，柔性排線是在受到一定的擠壓力情況下插入或拔出于公端連接器，之后與連接端子接觸連接。在插拔過程中，不可避免對柔性排線的金手指（用于接觸的金屬條或金屬鍍層）產生刮擦、磨損，并且有將異物帶入接觸區域的風險，并且這些連接器無法正常進行熱插拔。

技術實現思路

1、為了解決所述現有技術的不足，本發明提供了一種連接器及連接器組件，使柔性排線的金手指在插拔到位后再壓緊接觸，解決了現有線對板連接器中金手指因插拔導致刮擦破壞，而且無法熱插拔的問題。

2、本發明所要達到的技術效果通過以下技術方面來實現：

3、第一方面，本發明提供了一種連接器，用于與柔性排線連接，所述連接器包括：

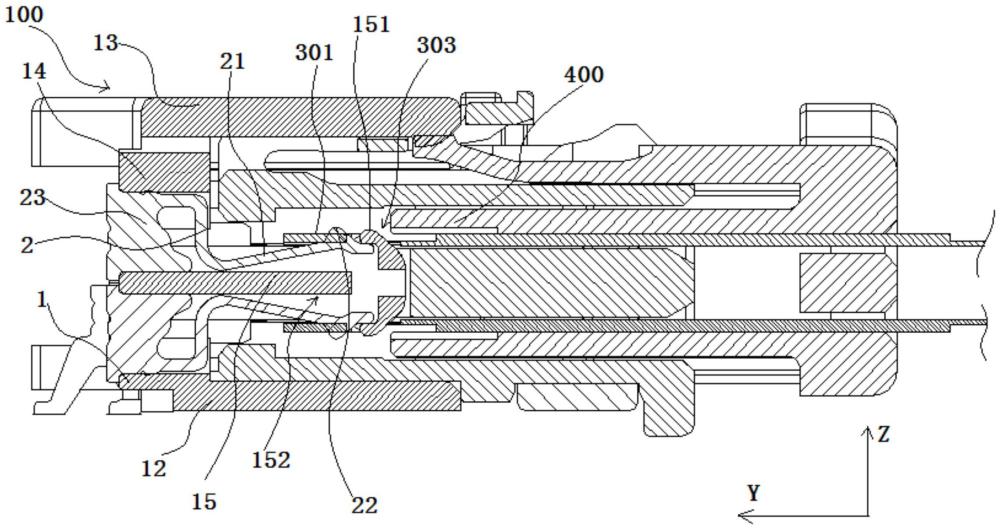

4、殼體，包括在橫向上相對設置的一對第一側板、在厚度方向上相對設置的底板和頂板，以及尾板和基臺，所述底板、頂板、第一側板和尾板共同圍繞具有開口的容納腔，所述基臺設于所述容納腔中，且所述基臺在靠近所述開口處設有凸塊；

5、第一端子，設于所述基臺中，所述第一端子包括第一彈臂和設于所述第一彈臂上的第一接觸部；以及

6、第二端子，設于兩側的所述第一端子之間，所述第二端子設有第二接觸部；

7、其中，所述基臺設有基面，所述凸塊、所述第一接觸部和所述第二接觸部三者的頂點與所述基面的距離分別為h1、h2、h3，且具有關系式：

8、h2≥h1＞h3；

9、所述柔性排線通過壓緊件安裝于所述連接器中，所述柔性排線包括插接部以及設于所述插接部的金手指和通孔，所述插接部經過所述開口并由所述第一接觸部抬升后安裝于所述基臺上，所述壓緊件在縱向上插入或拔出于容納腔，并在厚度方向上使所述插接部壓接于所述第一接觸部，所述凸塊穿入所述通孔，所述第二接觸部電接觸連接于所述金手指。

10、在一些實施方式中，所述基臺從所述尾板向所述開口延伸；在縱向上，所述基臺設有用于安裝第一端子的第一槽體，所述凸塊設于所述第一槽體的末端，所述第一接觸部相鄰連接于所述凸塊，且所述第一接觸部以彈性伸縮于第一槽體的方式凸向所述頂板或底板。

11、在一些實施方式中，所述第一端子還包括與所述尾板固定連接的第一固定部，所述第一彈臂從所述第一固定部延伸出來，在厚度方向上先朝基臺進行一次折彎，之后再朝頂板或底板進行二次折彎形成；所述柔性排線在厚度方向上未受到擠壓時，所述第一彈臂的末端抵接于所述凸塊的底部。

12、在一些實施方式中，所述基臺還設有用于安裝所述第二端子的第二槽體，所述第二槽體位于所述第一槽體之間；

13、所述第二端子包括第二固定部和從所述第二固定部延伸出來并折彎的第二彈臂，所述第二接觸部設于所述第二彈臂上，且所述第二接觸部以彈性伸縮于第二槽體的方式凸向所述頂板或底板。

14、在第二方面，本實施例提供了一種連接器組件，包括：

15、連接器，以及

16、對配連接器，與所述連接器對配連接，柔性排線設置于所述對配連接器中；

17、其中，所述插接部設有補強層以及開設于所述補強層的局部變薄結構。

18、在一些實施方式中，所述局部變薄結構為凹槽，所述凹槽為單個或多個獨立的槽體，或者為在橫向上貫穿插接部的連續槽體。

19、在一些實施方式中，在所述柔性排線中，所述通孔部分位于所述插接部的前行端，部分位于所述局部變薄區域。

20、在一些實施方式中，所述對配連接器包括：

21、對配殼體，包括在厚度方向相對設置的對配底板和對配頂板，在橫向上相對設置的一對第二側板，以及分隔件；所述側板和所述分隔件，分別與所述對配頂板或對配底板圍繞形成容納槽，壓緊件預先安裝于所述容納槽中；所述對配頂板和所述對配底板分別設有第一限位槽和第二限位槽；

22、第一鎖緊件，預先安裝于所述第一限位槽中，用于與所述頂板連接；以及

23、第二鎖緊件，沿著厚度方向插入安裝于所述第二限位槽中，用于將所述柔性排線限位安裝于所述對配殼體中。

24、在一些實施方式中，所述對配連接器還包括面板，所述面板設有與所述容納槽連通的插槽，所述柔性排線經過所述插槽插接于所述容納槽中。

25、在一些實施方式中，所述壓緊件、所述第一鎖緊件和所述面板組成一體的注塑件，所述壓緊件和所述第一鎖緊件從所述面板的同一側延伸形成。

26、在一些實施方式中，所述第二側板設有凸向所述容納槽的限位塊，所述限位塊設有引導部和止位部；

27、所述壓緊件在側壁設有第一卡塊和第二卡塊、以及位于第一卡塊和第二卡塊之間的限位槽；在所述壓緊件預鎖于所述對配殼體時，所述限位塊卡合連接于所述限位槽中，所述第一卡塊限位于所述止位部。

28、在一些實施方式中，所述壓緊件在縱向上前行，并在厚度方向推動所述柔性排線的前行端擠壓所述第二接觸部時，所述第二卡塊經過所述引導部，并最終限位于所述止位部。

29、在一些實施方式中，所述壓緊件設有朝向所述對配頂板或所述對配底板的加強筋，所述加強筋連接于所述面板并在縱向上延伸；

30、所述壓緊件在相鄰所述第一卡塊和所述第二卡塊的位置沿縱向設有開槽；

31、所述頂板朝向所述容納腔設有鎖緊槽，所述第一鎖緊件與所述壓緊件同步運動，并插接固定于所述鎖緊槽中。

32、綜上所述，本發明至少具有以下有益之處：

33、1、本發明提供的連接器，柔性排線的插接部經過開口安裝于基臺的過程中，插接部由凸塊導向前行，并由凸起高度最大的第一接觸部抬升；到達預定位置后，壓緊件進一步插入容納腔并在厚度方向推動插接部壓緊第一接觸部，凸塊穿入連接于通孔進行限位，金手指抵接于第二接觸部實現電接觸連接，即柔性排線在安裝到位后，金手指才與第二端子接觸，可避免插拔過程中導致金手指的鍍層刮擦磨損，減少引入異物損傷金手指的情況。

34、2、本發明提供的連接器組件，連接器與對配連接器相互配合連接，柔性排線具有局部變薄結構，在順暢插接入容納腔時，也有利于在厚度方向抬升以及最終被壓緊件壓緊，提升柔性排線與第二端子之間的連接穩定性，提升傳輸效率。

35、3、本發明提供的連接器組件，通過第一端子與柔性排線的前行端的配合，在拔出壓緊件時，第一接觸部將在厚度方向上彈起前行端，使金手指與第二接觸部分離，滿足熱插拔的需求。

技術特征：

1.連接器，用于與柔性排線連接，其特征在于，所述連接器包括：

2.根據權利要求1所述的連接器，其特征在于，所述基臺從所述尾板向所述開口延伸；在縱向上，所述基臺設有用于安裝第一端子的第一槽體，所述凸塊設于所述第一槽體的末端，所述第一接觸部相鄰連接于所述凸塊，且所述第一接觸部以彈性伸縮于第一槽體的方式凸向所述頂板或底板。

3.根據權利要求2所述的連接器，其特征在于，所述第一端子還包括與所述尾板固定連接的第一固定部，所述第一彈臂從所述第一固定部延伸出來，在厚度方向上先朝基臺進行一次折彎，之后再朝頂板或底板進行二次折彎形成；所述柔性排線在厚度方向上未受到擠壓時，所述第一彈臂的末端抵接于所述凸塊的底部。

4.根據權利要求2所述的連接器，其特征在于，所述基臺還設有用于安裝所述第二端子的第二槽體，所述第二槽體位于所述第一槽體之間；

5.?連接器組件，其特征在于，包括：

6.根據權利要求5所述的連接器組件，其特征在于，所述局部變薄結構為凹槽，所述凹槽為單個或多個獨立的槽體，或者為在橫向上貫穿插接部的連續槽體。

7.根據權利要求6所述的連接器組件，其特征在于，在所述柔性排線中，所述通孔部分位于所述插接部的前行端，部分位于所述局部變薄區域。

8.根據權利要求5所述的連接器組件，其特征在于，所述對配連接器包括：

9.根據權利要求8所述的連接器組件，其特征在于，所述對配連接器還包括面板，所述面板設有與所述容納槽連通的插槽，所述柔性排線經過所述插槽插接于所述容納槽中。

10.根據權利要求9所述的連接器組件，其特征在于，所述壓緊件、所述第一鎖緊件和所述面板組成一體的注塑件，所述壓緊件和所述第一鎖緊件從所述面板的同一側延伸形成。

11.根據權利要求10所述的連接器組件，其特征在于，所述第二側板設有凸向所述容納槽的限位塊，所述限位塊設有引導部和止位部；

12.根據權利要求11所述的連接器組件，其特征在于，所述壓緊件在縱向上前行，并在厚度方向推動所述柔性排線的前行端擠壓所述第二接觸部時，所述第二卡塊經過所述引導部，并最終限位于所述止位部。

13.根據權利要求11所述的連接器組件，其特征在于，所述壓緊件設有朝向所述對配頂板或所述對配底板的加強筋，所述加強筋連接于所述面板并在縱向上延伸；

技術總結
本發明公開了一種連接器及連接器組件，連接器包括殼體、第一端子和第二端子，殼體包括第一側板、底板、頂板、尾板和基臺，殼體設置有具有開口的容納腔，基臺設于容納腔中，基臺在靠近開口處設有凸塊；第一端子包括第一彈臂和第一接觸部；第二端子設有第二接觸部；柔性排線通過壓緊件安裝于連接器中，柔性排線包括插接部、金手指和通孔，插接部經過開口并由第一接觸部抬升后安裝于基臺上，壓緊件在縱向上插入或拔出于容納腔，并在厚度方向上使插接部壓接于第一接觸部，凸塊穿入通孔，第二接觸部電接觸連接于金手指。該連接器使柔性排線在安裝到位后再壓緊接觸，解決了現有連接器中金手指因插拔導致刮擦破壞的問題。

技術研發人員：韓奇,朱曉紅,陳漢城,科恩 西里爾·J·馬登斯
受保護的技術使用者：安費諾奧羅拉科技（惠州）有限公司
技術研發日：
技術公布日：2025/4/24
