本發明涉及光學激光穩頻，更具體地，涉及一種激光穩頻裝置、方法及多級激光穩頻裝置。

背景技術：

1、超穩激光指光學頻率穩定度極高的激光，在光鐘、時頻傳遞、引力波探測、激光測距、光纖傳感等精密測量領域都有廣泛的應用。制備超穩激光的方法目前主要利用pound-drever-hall(pdh)穩頻技術，將激光器鎖定到超穩光學參考腔上。最終輸出激光頻率的穩定性受光學參考腔工作環境因素以及穩頻環路噪聲影響。同時光學參考腔頻率穩定度還存在理論極限，取決于參考腔材料中原子分子布朗運動所導致的熱噪聲水平。相應穩頻激光頻率穩定度因此也受限于光學參考腔熱噪聲極限。因此，為獲得高頻率穩定度水平的超穩激光，需要對光學參考腔噪聲和環路噪聲進行抑制。

2、為制備低噪聲水平的光學參考腔，需要選用熱膨脹系數極低的材料，盡可能長的腔長，同時控制光學參考腔的溫度、真空、振動等環境因素穩定度。對此需要配置高精度溫控系統、超高真空系統、主被動隔振裝置等，同時還需要對超穩激光整體工作環境的溫度波動、地面振動水平進行控制。同時為降低環路噪聲，必須選用窄線寬激光器、低噪聲水平光電探測器和電子學伺服系統，同時光學參考腔還需要盡可能高的精細度，對應腔鏡鍍膜反射率需達到99.999%左右。

3、可見，為制備高光學頻率穩定度的超穩激光，對環境、元器件、伺服反饋系統的要求都極高。整體系統極其復雜，實現難度很大，同時費用高昂。

技術實現思路

1、有鑒于此，本發明提供了一種激光穩頻裝置、方法及多級激光穩頻裝置。

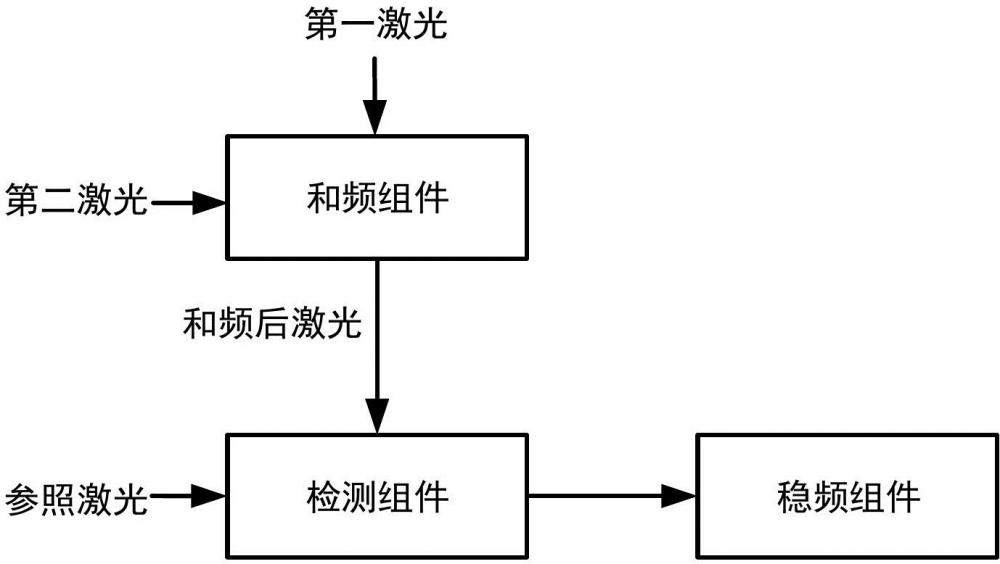

2、本發明的一個方面提供了一種激光穩頻裝置，包括：和頻組件、檢測組件和穩頻組件；上述和頻組件用于對獲取的第一激光和第二激光進行和頻操作，得到和頻后激光；上述第一激光的頻率穩定度和上述第二激光的頻率穩定度滿足預設頻率穩定度閾值范圍；上述檢測組件設置在上述和頻后激光的光路上；上述檢測組件用于根據上述和頻后激光的中心頻率與獲取的參照激光的中心頻率之間的差值，確定移頻量；上述穩頻組件與上述檢測組件連接；上述穩頻組件用于根據上述移頻量對待穩頻激光的中心頻率進行調整，得到目標激光。

3、根據本發明的實施例，上述穩頻組件包括頻率調制器和第一分束器；上述頻率調制器與上述檢測組件連接并且設置在上述待穩頻激光的光路上；上述頻率調制器用于根據上述移頻量對上述待穩頻激光的中心頻率進行調整，得到調整后待穩頻激光；上述第一分束器設置在上述調整后待穩頻激光的光路上；上述第一分束器用于將上述調整后待穩頻激光分為第一分束激光和第二分束激光，并當上述第一分束激光的中心頻率的兩倍等于上述和頻后激光的中心頻率與上述移頻量之和時，確定上述第一分束激光為上述目標激光。

4、根據本發明的實施例，上述裝置還包括第一光學和頻器和第二分束器；上述第一光學和頻器設置在上述第二分束激光的光路上；上述第一光學和頻器用于將上述第二分束激光進行倍頻操作，得到倍頻后待穩頻激光，并將上述倍頻后待穩頻激光作為上述參照激光；上述第二分束器設置在上述參照激光和上述和頻后激光的光路上；上述第二分束器用于將上述參照激光和上述和頻后激光進行合束，得到合束后激光。

5、根據本發明的實施例，上述檢測組件包括光電探測器和鎖相器；上述光電探測器設置在上述合束后激光的光路上；上述光電探測器用于采集上述合束后激光并轉換為電信號；上述鎖相器與上述光電探測器電連接；上述鎖相器用于根據上述電信號確定上述參照激光的中心頻率和上述和頻后激光的中心頻率之間的差值。

6、根據本發明的實施例，上述檢測組件還包括帶通濾波片；上述帶通濾波片設置在上述光電探測器的入射端口；上述合束后激光經過上述帶通濾波片入射至上述光電探測器。

7、根據本發明的實施例，上述和頻組件包括第三分束器和第二光學和頻器；上述第三分束器設置在上述第一激光和上述第二激光的光路上；上述第三分束器用于將上述第一激光和上述第二激光進行合束操作，得到第一合束激光；上述第二光學和頻器設置在上述第一合束激光的光路上；上述第二光學和頻器用于將上述第一合束激光進行和頻操作，得到上述和頻后激光。

8、本發明的另一個方面提供了一種激光穩頻方法，包括：對獲取的第一激光和第二激光進行和頻操作，得到和頻后激光；上述第一激光的頻率穩定度和上述第二激光的頻率穩定度滿足預設頻率穩定度閾值范圍；根據上述和頻后激光的中心頻率與獲取的參照激光的中心頻率之間的差值，確定移頻量；根據上述移頻量對待穩頻激光的中心頻率進行調整，得到目標激光。

9、根據本發明的實施例，上述根據上述移頻量對待穩頻激光的中心頻率進行調整，得到目標激光，包括：根據上述移頻量，對上述待穩頻激光的中心頻率進行調整，得到調整后待穩頻激光；將上述調整后的待穩頻激光分束，得到第一分束激光和第二分束激光；當上述第一分束激光的中心頻率的兩倍等于上述和頻后激光的中心頻率與上述移頻量之和時，確定上述第一分束激光為上述目標激光。

10、根據本發明的實施例，上述方法還包括：將上述調整后待穩頻激光倍頻，并將倍頻后待穩頻激光作為參照激光。

11、本發明的另一個方面提供了一種多級激光穩頻裝置，包括：級聯的n個上述的激光穩頻裝置；n為大于等于2的正整數。

12、根據本發明的實施例，利用和頻組件將第一激光和第二激光進行和頻操作，利用檢測組件確定和頻后激光的中心頻率與參照激光的中心頻率之間的差值，從而得到移頻量，最后利用穩頻組件根據移頻量對待穩頻激光的中心頻率進行調整，得到目標激光，相對于現有技術中為制備高光學頻率穩定度的超穩激光，對環境、元器件、伺服反饋系統的極高要求的技術問題，本發明利用頻率穩定度滿足預設頻率穩定度閾值范圍的第一激光和第二激光，通過和頻組件、檢測組件和穩頻組件得到頻率穩定度較高的目標激光，降低了目標激光對制備條件的要求，并提升待穩頻激光的頻率穩定度。

技術特征：

1.一種激光穩頻裝置，其特征在于，所述激光穩頻裝置包括和頻組件、檢測組件和穩頻組件；

2.根據權利要求1所述的激光穩頻裝置，其特征在于，所述穩頻組件包括頻率調制器和第一分束器；

3.根據權利要求2所述的激光穩頻裝置，其特征在于，所述裝置還包括第一光學和頻器和第二分束器；

4.根據權利要求3所述的激光穩頻裝置，其特征在于，所述檢測組件包括光電探測器和鎖相器；

5.根據權利要求4所述的激光穩頻裝置，其特征在于，所述檢測組件還包括帶通濾波片；

6.根據權利要求1所述的激光穩頻裝置，其特征在于，所述和頻組件包括第三分束器和第二光學和頻器；

7.一種激光穩頻方法，其特征在于，所述方法包括：

8.根據權利要求7所述的激光穩頻方法，其特征在于，所述根據所述移頻量對待穩頻激光的中心頻率進行調整，得到目標激光，包括：

9.根據權利要求8所述的激光穩頻方法，其特征在于，所述方法還包括：

10.一種多級激光穩頻裝置，其特征在于，所述多級激光穩頻裝置包括級聯的n個權利要求1至6任一項所述的激光穩頻裝置；n為大于等于2的正整數。

技術總結
本發明提供了一種激光穩頻裝置、方法及多級激光穩頻裝置，涉及光學激光穩頻技術領域。該裝置包括和頻組件、檢測組件和穩頻組件；和頻組件用于對獲取的第一激光和第二激光進行和頻操作，得到和頻后激光；第一激光的頻率穩定度和第二激光的頻率穩定度滿足預設頻率穩定度閾值范圍；檢測組件設置在和頻后激光的光路上；檢測組件用于根據和頻后激光的中心頻率與獲取的參照激光的中心頻率之間的差值，確定移頻量；穩頻組件與檢測組件連接；穩頻組件用于根據移頻量對待穩頻激光的中心頻率進行調整，得到目標激光。本發明降低了目標激光對制備條件的要求，能夠基于頻率穩定度水平較低的激光光源，提升待穩頻激光的頻率穩定度。

技術研發人員：徐憑,朱先清,孔德泉,宋聞瀾,謝巖駿,崔星洋,戴漢寧,陳宇翱,潘建偉
受保護的技術使用者：中國科學技術大學
技術研發日：
技術公布日：2025/4/24
