本發明涉及裝配，具體涉及一種工件裝配生產線以及工件裝配方法。

背景技術：

1、對于裝配作業系統來說，裝配效率和貼裝精度是兩個重要的指標。

2、芯片的生產過程中需要將磁體與pin（引腳）精確連接，由于磁體的單個貼裝面上需要貼裝一個或多個pin（引腳）。傳統的貼裝過程通常包括以下幾個關鍵步驟：在磁體的貼裝面的貼裝位置上進行點膠，點膠之后再將pin貼裝到對應的貼裝位置。

3、在現有技術中，除了點膠過程可以采用點膠設備對磁體進行點膠，貼裝過程通常采用人工貼裝，然而人工操作一方面很難保證每個pin的貼裝精度和一致性。由于磁體的單個貼裝面上可能需要貼裝多個pin（引腳），而且pin（引腳）的體積相對較小，所以在貼裝過程導致磁鐵和pin（引腳）貼裝位置出現偏差。同時人工裝配的速度較慢，效率低下，在大規模生產環境中，人工裝配會成為生產線的瓶頸。

技術實現思路

1、本發明旨在至少解決現有技術中存在的技術問題之一。

2、為此，本發明提供一種工件裝配生產線以及工件裝配方法，能夠提高裝配效率和裝配精度。

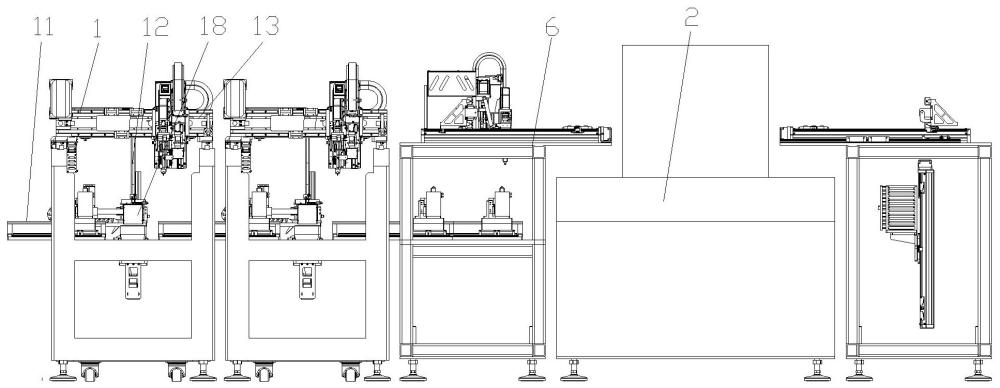

3、根據本發明實施例的工件裝配生產線，包括：

4、多組工件貼裝裝置，每組所述工件貼裝裝置用于將第一工件貼裝于第二工件的一個貼裝面，多組工件貼裝裝置串聯設置；

5、每組所述工件貼裝裝置包括：

6、第一上料機構，所述第一上料機構輸送所述第一工件至第一位置，并調整第一工件的裝配角度；

7、第二上料機構，所述第二上料機構輸送所述第二工件至第二位置；

8、雙軸運動機構，所述雙軸運動機構沿z軸運動并可選擇性的沿x軸或y運動；

9、裁切裝置，所述裁切裝置安裝在所述雙軸運動機構上，所述裁切裝置可移動至第二位置并對所述第二工件進行裁切；

10、三軸運動機構，所述三軸運動機構上連接有貼裝裝置；

11、點膠裝置，所述點膠裝置由所述雙軸運動機構或者所述三軸運動機構驅動，并可移動至第二位置對并對裁切后的第二工件進行點膠；

12、貼裝裝置，所述貼裝裝置抓取第一位置的第一工件，并將第一工件轉移至第二位置后與點膠后的第二工件進行貼裝；

13、固化輸送裝置，所述固化輸送裝置用于將多組所述工件貼裝裝置貼裝后的組裝工件進行固化并輸送至下一工序站。

14、本發明的有益效果是，本發明工件裝配生產線，采用不同的運動機構驅動貼裝裝置和裁切裝置工作，可以對第一工件和第二工件的同步處理，提高貼裝效率，點膠裝置選擇性的與貼裝裝置或裁切裝置集成布置，優化空間布局，實現各個裝置工作過程中相互避讓，提高裝配效率和裝配精度。

15、根據本發明一個實施例，所述點膠裝置安裝在所述貼裝裝置上，所述點膠裝置與貼裝裝置成相背設置。

16、根據本發明一個實施例，所述點膠裝置安裝在所述裁切裝置上，所述裁切裝置與點膠裝置成相背設置。

17、根據本發明一個實施例，所述雙軸運動機構沿x軸設置，所述第二上料機構沿y軸設置，所述雙軸運動機構沿x軸和z軸運動并驅動裁切裝置和點膠裝置移動至第二位置。

18、根據本發明一個實施例，所述雙軸運動機構包括：

19、x軸運動機構，所述x軸運動機構安裝在機臺上；

20、z軸運動機構，所述z軸運動機構安裝在x軸運動機構上；

21、所述裁切裝置安裝在z軸運動機構上。

22、根據本發明一個實施例，所述雙軸運動機構和第二上料機構均沿y軸設置，所述雙軸運動機構沿y軸和z軸運動并驅動裁切裝置和點膠裝置移動至第二位置。

23、根據本發明一個實施例，所述雙軸運動機構包括:

24、y軸運動機構，所述y軸運動機構安裝在機臺上；

25、z軸運動機構，所述z軸運動機構安裝在y軸運動機構上；

26、所述裁切裝置安裝在z軸運動機構上。

27、根據本發明一個實施例，所述工件貼裝裝置還包括用于分別拍攝第一工件和第二工件的位置的第一視覺模塊，所述第一視覺模塊與貼裝裝置。

28、根據本發明一個實施例，所述三軸運動機構包括：

29、y軸運動機構，所述y軸運動機構連接在龍門架上；

30、x軸運動機構，所述x軸運動機構連接在y軸運動機構上；

31、z軸運動機構，所述z軸運動機構連接在x軸運動機構上；

32、所述貼裝裝置連接在z軸運動機構上。

33、根據本發明一個實施例，所述裁切裝置包括與第二工件適配的裁切頭和裁切氣缸，所述裁切氣缸驅動裁切頭下行以裁切位于第二位置的所述第二工件。

34、根據本發明一個實施例，所述貼裝裝置包括用于抓取第一工件的夾爪和u軸電機，所述u軸電機驅動夾爪轉動以調整所述第一工件的裝配角度。

35、根據本發明一個實施例，所述工件貼裝裝置還包括第二視覺模塊，所述第二視覺模塊用于拍攝所述第一工件的裝配角度。

36、本發明還提供了一種工件裝配方法，包括以下步驟：s1.第一上料機構運輸?shù)谝还ぜM(jìn)入第一位置的同時調整第一工件的裝配角度；

37、s2.第二上料機構將第二工件輸送至第二位置；

38、s3.裁切裝置移動至第二位置，并對第二工件進行裁切后離開第二位置；

39、s4.點膠裝置移動至第二位置，對裁切后的第二工件進行點膠后離開第二位置；

40、s5.貼裝裝置移抓取位于第一位置的第一工件，將第一工件轉移至第二位置，將第一工件與點膠后的第二工件貼裝，再將貼裝后的組裝工件通過第一上料機構運輸至下一工件貼裝裝置；

41、s6.重復上述步驟直至完成第一工件所有裝配面的貼裝，最后將組裝工件送入固化輸送裝置。

42、根據本發明一個實施例，所述步驟s4中所述點膠裝置通過雙軸運動機構移動至第二位置。

43、根據本發明一個實施例，所述步驟s4中所述點膠裝置通過三軸運動機構移動至第二位置。

44、根據本發明一個實施例，所述s5中貼裝裝置在抓取第一工件前，通過第一視覺模塊拍攝第一工件的位置；所述s5中貼裝裝置在進入第二位置之前，通過第二視覺模塊拍攝第一工件的裝配角度。

45、本發明的其他特征和優點將在隨后的說明書中闡述，并且，部分地從說明書中變得顯而易見，或者通過實施本發明而了解。本發明的目的和其他優點在說明書、權利要求書以及附圖中所特別指出的結構來實現和獲得。

46、為使本發明的上述目的、特征和優點能更明顯易懂，下文特舉較佳實施例，并配合所附附圖，作詳細說明如下。

技術特征：

1.一種工件裝配生產線，其特征在于，包括：

2.根據權利要求1所述的工件裝配生產線，其特征在于，所述點膠裝置（15）安裝在所述貼裝裝置（16）上，所述點膠裝置（15）與貼裝裝置（16）成相背設置。

3.根據權利要求1所述的工件裝配生產線，其特征在于，所述點膠裝置（15）安裝在所述裁切裝置（14）上，所述裁切裝置（14）與點膠裝置（15）成相背設置。

4.根據權利要求3所述的工件裝配生產線，其特征在于，所述雙軸運動機構（19）沿x軸設置，所述第二上料機構沿y軸設置，所述雙軸運動機構（19）沿x軸和z軸運動并驅動裁切裝置（14）和點膠裝置（15）移動至第二位置。

5.根據權利要求4所述的工件裝配生產線，其特征在于，所述雙軸運動機構（19）包括：

6.根據權利要求3所述的工件裝配生產線，其特征在于，所述雙軸運動機構（19）和第二上料機構均沿y軸設置，所述雙軸運動機構（19）沿y軸和z軸運動并驅動裁切裝置（14）和點膠裝置（15）移動至第二位置。

7.根據權利要求6所述的工件裝配生產線，其特征在于，所述雙軸運動機構（19）包括:

8.根據權利要求1-7任一項所述的工件裝配生產線，其特征在于，所述工件貼裝裝置（1）還包括用于分別拍攝第一工件（3）和第二工件（4）的位置的第一視覺模塊（17），所述第一視覺模塊（17）安裝在三軸運動機構（13）上，并且位于貼裝裝置（16）的一側。

9.根據權利要求8所述的工件裝配生產線，其特征在于，所述三軸運動機構（13）包括：

10.根據權利要求9所述的工件裝配生產線，其特征在于，所述裁切裝置（14）包括與第二工件（4）適配的裁切頭（142）和裁切氣缸（141），所述裁切氣缸（141）驅動裁切頭（142）下行以裁切位于第二位置的所述第二工件（4）。

11.根據權利要求9所述的工件裝配生產線，其特征在于，所述貼裝裝置（16）包括用于抓取第一工件（3）的夾爪（161）和u軸電機（162），所述u軸電機（162）驅動夾爪（161）轉動以調整所述第一工件（3）的裝配角度。

12.根據權利要求9所述的工件裝配生產線，其特征在于，所述工件貼裝裝置（1）還包括第二視覺模塊（18），所述第二視覺模塊（18）用于拍攝所述第一工件（3）的裝配角度。

13.根據權利要求1所述的工件裝配生產線，其特征在于，所述第一上料機構（11）包括：

14.根據權利要求1所述的工件裝配生產線，其特征在于，還包括取料裝置，所述取料裝置（6）將組裝工件從工件貼裝裝置（1）轉移至固化輸送裝置（2）。

15.一種工件裝配方法，其特征在于，包括以下步驟：

16.根據權利要求15所述的工件裝配方法，其特征在于，所述步驟s4中所述點膠裝置（15）通過雙軸運動機構（19）移動至第二位置。

17.根據權利要求15所述的工件裝配方法，其特征在于，所述步驟s4中所述點膠裝置（15）通過三軸運動機構（13）移動至第二位置。

18.根據權利要求16或17所述的工件裝配方法，其特征在于，所述s5中貼裝裝置（16）在抓取第一工件（3）前，通過第一視覺模塊（17）拍攝第一工件（3）的位置；所述s5中貼裝裝置（16）在進入第二位置之前，通過第二視覺模塊（18）拍攝第一工件（3）的裝配角度。

技術總結
本發明公開了一種工件裝配生產線，包括多組工件貼裝裝置，工件貼裝裝置包括用于輸送第一工件的第一上料機構、用于輸送第二工件的第二上料機構、對第二工件裁切的裁切裝置、對第二工件點膠的點膠裝置和將第一工件和第二工件進行貼裝的貼裝裝置；固化裝置用于將工件貼裝裝置貼裝后的組裝工件進行固化并輸送。一種工件裝配方法，采用第一上料機構和第二上料機構分別輸送第一工件和第二工件，裁切裝置和點膠裝置依次進行對第二工件進行裁切、點膠，貼裝裝置將第一工件與點膠后的第二工件進行貼裝至工件貼裝完成，后通過固化輸送裝置送入下一工序。本發明工件裝配生產線以及工件裝配方法同時集成點膠、裁切和貼裝機構，能提高裝配效率和裝配精度。

技術研發人員：王吉,陳鵬,李長峰,周義聰,曲東升,查進,宮海坤
受保護的技術使用者：常州銘賽機器人科技股份有限公司
技術研發日：
技術公布日：2025/4/24
