本公開涉及儲能系統領域，具體涉及一種水系氧化還原液流電池及其制備方法。

背景技術：

1、隨著電子產品、電動汽車、智能電網以及航空航天等領域的快速發展，人類對各種能源的需求也隨之增長。同時化石能源的逐漸枯竭，使得能源和環境問題成為了人類社會可持續發展最重要的挑戰之一。因此，可再生能源的高效利用已成為能源發展所需要面對的首要問題。然而，大多數可再生能源無法單獨作為穩定的能源，并且在獲得之后不能直接使用，由于上述問題，迫切地需要科學家們尋找高效的能量轉換裝置和可靠的儲能系統。

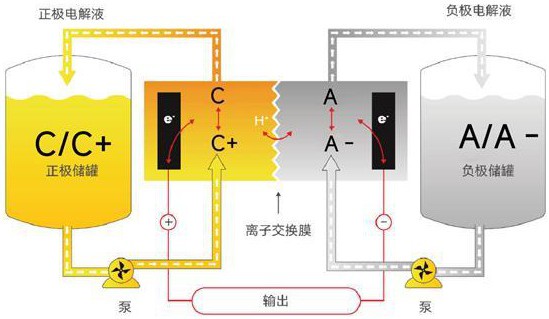

2、液流電池是一種新型的電化學儲能技術，因其獨特的性能優勢而受到廣泛關注。液流電池由電堆單元、電解液、電解液存儲供給單元以及管理控制單元等關鍵部分構成。其核心工作原理是利用正負極電解液分開并各自循環，通過正負極電解質溶液活性物質發生可逆氧化還原反應，實現電能和化學能的相互轉化。

3、液流電池具有容量高、使用領域廣泛、循環使用壽命長等特點。其活性物質儲存于電解液中，具有流動性，這使得電池功率與容量的設計相對獨立，特別適合于大規模蓄電儲能需求。根據電極活性物質的不同，液流電池可以分為多種類型，如全釩液流電池、鋰離子液流電池和鉛酸液流電池等，其中全釩液流電池因其安全性高、啟動速度快、電池壽命長等優勢，在儲能領域具有廣泛應用前景。

4、近年來，隨著全球能源轉型的加速推進和可再生能源的快速發展，儲能技術作為連接可再生能源發電與電網、用戶之間的關鍵橋梁，其重要性日益凸顯。液流電池作為一種高效、可靠的儲能技術，在技術創新、產業升級、市場需求、政策支持等方面均取得了顯著進展，為全球能源結構的優化調整與綠色低碳轉型注入了強勁動力。

5、傳統的液流電池在電極材料、電解液組成等方面仍存在諸多不足，限制了其性能的提升和應用范圍的拓展。因此，開發一種性能優異、成本較低的液流電池具有重要意義。

技術實現思路

1、本發明的第一方面目的在于提供一種水系氧化還原液流電池。

2、本發明采取的技術方案如下：

3、一種水系氧化還原液流電池，包括正極電解液、負極電解液、隔膜，其中：正極電解液采用氯化鐵與冠醚的配合物作為活性物質，負極電解液采用蒽醌-2,7-二磺酸二鈉鹽作為活性物質，所述隔膜用于隔離正極電解液和負極電解液，防止直接接觸，同時允許電解液中的離子自由穿梭。

4、本發明的一種水系氧化還原液流電池，正極電解液采用氯化鐵與冠醚的配合物作為活性物質，該金屬配合物具有優異的氧化還原性能和穩定性；負極電解液采用蒽醌-2,7-二磺酸二鈉鹽作為活性物質，該材料能夠與正極活性物質發生氧化還原反應。采用上述材料的液流電池，具有優異的氧化還原性能和穩定性，提高了電池的能量密度和循環壽命。

5、進一步的設置如下：

6、所述氯化鐵與冠醚的配合物采用以下方式獲得：將氯化鐵與冠醚按比例投入水中，攪拌反應，反應完成后，真空旋蒸，然后置于烘箱烘干，得到氯化鐵與冠醚的配合物。

7、所述冠醚選自12-冠醚-4、15-冠醚-5、18-冠醚-6的任意一種。

8、所述冠醚與氯化鐵的摩爾比，為1:0.1～1:1，優選為1:1。

9、將氯化鐵與冠醚的配合物，溶解于氯化銨水溶液中，作為液流電池的正極電解液。

10、所述蒽醌-2,7-二磺酸二鈉鹽，溶解于氯化銨水溶液中，然后進行充電處理，得到液流電池的負極電解液。

11、充電方法如下：配置4-羥基-2,2,6,6-四甲基哌啶-1-氧自由基于氯化銨水溶液中作為正極電解液，將蒽醌-2,7-二磺酸二鈉鹽電解液作為負極電解液，將上述正極電解液、負極電解液和隔膜按照順序組裝液流電池，進行充電。

12、本發明第二方面目的是提供一種水系氧化還原液流電池的制備方法，包括以下步驟：

13、（1）制備正極電解液：

14、將冠醚和氯化鐵按照摩爾比1:0.1～1:1的比例投入水中，攪拌反應，反應完成后，真空旋蒸，然后置于烘箱烘干，得到氯化鐵與冠醚的配合物，將氯化鐵與冠醚的配合物溶解于氯化銨水溶液中，作為液流電池的正極電解液。

15、（2）制備負極電解液：

16、將蒽醌-2,7-二磺酸二鈉鹽溶解于氯化銨水溶液中，獲得蒽醌-2,7-二磺酸二鈉鹽電解液，然后對其進行充電處理，待充電完成后得到負極電解液。

17、充電處理如下：配置4-羥基-2,2,6,6-四甲基哌啶-1-氧自由基于氯化銨水溶液中作為正極電解液，將蒽醌-2,7-二磺酸二鈉鹽電解液作為負極電解液，將上述正極電解液、負極電解液和隔膜按照順序組裝液流電池，進行充電。

18、（3）組裝電池：

19、將步驟（1）制備的正極電解液，步驟（2）制備的負極電解液，和隔膜按照順序組裝，得到水系氧化還原液流電池。

20、本發明的有益效果如下：

21、與現有技術相比，本發明具有以下優點：采用冠醚和氯化鐵的配合物作為正極活性物質，采用蒽醌-2,7-二磺酸二鈉鹽作為負極活性物質，具有優異的氧化還原性能和穩定性，提高了電池的能量密度和循環壽命；且制備工藝簡單，易于實現大規模生產，降低了電池的成本。

22、以下結合附圖和具體實施方式對本發明作進一步說明。

技術特征：

1.一種水系氧化還原液流電池，包括正極電解液、負極電解液、隔膜，其特征在于：正極電解液采用氯化鐵與冠醚的配合物作為活性物質，負極電解液采用蒽醌-2,7-二磺酸二鈉鹽作為活性物質，所述隔膜用于隔離正極電解液和負極電解液，防止直接接觸，同時允許電解液中的離子自由穿梭。

2.根據權利要求1所述的一種水系氧化還原液流電池，其特征在于：所述氯化鐵與冠醚的配合物采用以下方式獲得：將氯化鐵與冠醚按比例投入水中，攪拌反應，反應完成后，真空旋蒸，然后置于烘箱烘干，得到氯化鐵與冠醚的配合物。

3.根據權利要求1所述的一種水系氧化還原液流電池，其特征在于：所述冠醚選自12-冠醚-4、15-冠醚-5、18-冠醚-6的任意一種。

4.根據權利要求1所述的一種水系氧化還原液流電池，其特征在于：所述冠醚與氯化鐵的摩爾比，為1:0.1～1:1。

5.根據權利要求4所述的一種水系氧化還原液流電池，其特征在于：所述冠醚與氯化鐵的摩爾比為1:1。

6.根據權利要求1所述的一種水系氧化還原液流電池，其特征在于：將氯化鐵與冠醚的配合物，溶解于氯化銨水溶液中，作為液流電池的正極電解液。

7.根據權利要求1所述的一種水系氧化還原液流電池，其特征在于：所述蒽醌-2,7-二磺酸二鈉鹽，溶解于氯化銨水溶液中，然后進行充電處理，得到液流電池的負極電解液。

8.根據權利要求7所述的一種水系氧化還原液流電池，其特征在于：充電處理如下：配置4-羥基-2,2,6,6-四甲基哌啶-1-氧自由基于氯化銨水溶液中作為正極電解液，將蒽醌-2,7-二磺酸二鈉鹽溶液作為負極電解液，然后組裝成液流電池進行充電。

9.一種水系氧化還原液流電池的制備方法，其特征在于，包括以下步驟：

10.根據權利要求9所述的一種水系氧化還原液流電池的制備方法，其特征在于：步驟（2）中，對蒽醌-2,7-二磺酸二鈉鹽電解液進行充電，充電處理如下：配置4-羥基-2,2,6,6-四甲基哌啶-1-氧自由基于氯化銨水溶液中作為正極電解液，將蒽醌-2,7-二磺酸二鈉鹽電解液作為負極電解液，然后組裝成液流電池進行充電。

技術總結
本發明公開了一種水系氧化還原液流電池及其制備方法，涉及液流電池技術領域，包括正極電解液、負極電解液、隔膜，其中：正極電解液采用氯化鐵與冠醚的配合物作為活性物質，負極電解液采用蒽醌?2,7?二磺酸二鈉鹽作為活性物質，所述隔膜用于隔離正極電解液和負極電解液，防止直接接觸，同時允許電解液中的離子自由穿梭，本發明的一種水系氧化還原液流電池，正極電解液采用氯化鐵與冠醚的配合物作為活性物質，負極電解液采用蒽醌?2,7?二磺酸二鈉鹽作為活性物質，具有優異的氧化還原性能和穩定性，提高了電池的能量密度和循環壽命。

技術研發人員：項飛勇,張凱,沈永淼,吳尖平,奚紫微,陳征海,欒慧敏,賈中凡
受保護的技術使用者：肯特催化材料股份有限公司
技術研發日：
技術公布日：2025/4/24
