本發明涉及一種發電廠廠用系統節能降耗系統，具體涉及一種發電廠用輔機統調動力源系統。

背景技術：
：

火力發電廠中，80％的廠用負荷中為各種風機、泵類等旋轉輔機所消耗。當輔機的負荷低于額定值運行時，其效率大幅下降。這是因?yàn)闉榱私档椭鳈C(jī)低負荷時對各類工質流量的需求，采用了風門擋板、節流閥等措施，損耗了大量的能量，造成電能的嚴重浪費。為此，一般采用變頻器降低輔機的運行頻率，使得輔機盡量工作在高效工作區，同時減小了節流損失，取得較為可觀的節能效果。

根據發電廠變頻器運行情況來看，其電子元件復雜導致可靠性降低，給機組運行安全帶來嚴重的威脅，是目前發電廠檢修人員極為頭疼的一個問題。另外，每個輔機單獨配置一臺變頻器，數量眾多的變頻器維護起來極為繁瑣，檢修工作量很大。

還有其他的輔機調速設備，如液力耦合器、永磁調速器、永磁耦合器等，存在成本高、運行故障率高、調節效果差的問題，在火電廠應用受到一定的限制。

技術實現要素：
：

本發明的目的是針對現有廠用輔機供電方式存在的不足，提供了一種發電廠用輔機統調動力源系統，其節能效果好、可靠性高、結構簡單，同時能夠大幅度降低廠用電率，適用于各種廠用輔機供電系統。

為達到上述目的，本發明采用如下的技術方案來實現：

一種發電廠用輔機統調動力源系統，包括高壓廠用變壓器、A段廠用輔機、B段廠用輔機和統調動力源發電機；其中，

所述高壓廠用變壓器高壓側進線端與發電廠主接線相連，兩個低壓側出線端分別通過電纜線路與A段廠用輔機和B段廠用輔機相連；所述A段廠用輔機進線端與B段廠用輔機進線端通過電纜線路連接后和所述統調動力源發電機出線端相連接。

本發明進一步的改進在于：所述A段廠用輔機包括廠用A段母線、第一斷路器、第一母聯斷路器、第一快速限流器、第二母聯斷路器、第一輔機電纜線路、第一輔機、第一輔機斷路器、輔機A段母線、第二輔機電纜線路、第二輔機、第二輔機斷路器、第三輔機電纜線路、第三輔機、第三輔機斷路器和第二斷路器；其中，

所述廠用A段母線經過所述第一斷路器和高壓廠用變壓器低壓側一端相連，該廠用A段母線同時經第一母聯斷路器、第一快速限流器、第二母聯斷路器與輔機A段母線相連，所述第一輔機依次通過第一輔機電纜線路、第一輔機斷路器與輔機A段母線相連，所述第二輔機依次通過第二輔機電纜線路、第二輔機斷路器與輔機A段母線相連，所述第三輔機依次通過第三輔機電纜線路、第三輔機斷路器與輔機A段母線相連。

本發明進一步的改進在于：所述B段廠用輔機包括第三斷路器、廠用B段母線、第三母聯斷路器、第二快速限流器、第四母聯斷路器、第四輔機電纜線路、第四輔機、第四輔機斷路器、廠用B段母線、第五輔機電纜線路、第五輔機、第五輔機斷路器、第六輔機電纜線路、第六輔機、第六輔機斷路器、第四斷路器；其中，

所述廠用B段母線經過所述第三斷路器和高壓廠用變壓器低壓側另一端相連，該廠用B段母線同時經第三母聯斷路器、第二快速限流器、第四母聯斷路器與輔機B段母線相連，所述第四輔機依次通過第四輔機電纜線路、第四輔機斷路器與輔機B段母線相連，所述第五輔機依次通過第五輔機電纜線路、第五輔機斷路器與輔機B段母線相連，所述第六輔機依次通過第六輔機電纜線路、第六輔機斷路器與輔機B段母線相連。

本發明進一步的改進在于：所述第一輔機、第二輔機、第三輔機、第四輔機、第五輔機和第六輔機并網運行，且統調動力源發電機并于A段廠用輔機，即所述第一斷路器、第二斷路器、第三斷路器、第一母聯斷路器、第二母聯斷路器、第三母聯斷路器和第四母聯斷路器均處于閉合狀態，所述第四斷路器則處于斷開狀態；

所述第一輔機、第二輔機、第三輔機、第四輔機、第五輔機和第六輔機并網運行，且統調動力源發電機并于B段廠用輔機，即所述第一斷路器、第三斷路器、第四斷路器、第一母聯斷路器、第二母聯斷路器、第三母聯斷路器和第四母聯斷路器均處于閉合狀態，所述第二段利器則處于斷開狀態。

本發明進一步的改進在于：所述第一輔機、第二輔機、第三輔機、第四輔機、第五輔機和第六輔機并網運行，且統調動力源發電機并于A段廠用輔機，即所述第一斷路器、第二斷路器、第三斷路器、第四斷路器、第一母聯斷路器、第二母聯斷路器均處于閉合狀態，所述第三母聯斷路器和第四母聯斷路器則處于斷開狀態；

所述第一輔機、第二輔機、第三輔機、第四輔機、第五輔機和第六輔機并網運行，且統調動力源發電機并于B段廠用輔機，即所述第一斷路器、第二斷路器、第三斷路器、第四斷路器、第三母聯斷路器和第四母聯斷路器均處于閉合狀態，所述第一母聯斷路器、第二母聯斷路器則處于斷開狀態。

本發明進一步的改進在于：所述第一輔機、第二輔機、第三輔機、第四輔機、第五輔機和第六輔機孤網運行，且統調動力源發電機帶A段廠用輔機負荷，即所述第一斷路器、第二斷路器、第三斷路器、第三母聯斷路器和第四母聯斷路器均處于閉合狀態，所述第一母聯斷路器、第二母聯斷路器、第四斷路器則處于斷開狀態；

所述第一輔機、第二輔機、第三輔機、第四輔機、第五輔機和第六輔機孤網運行，且統調動力源發電機帶B段廠用輔機負荷，即所述第一斷路器、第三斷路器、第四斷路器、第一母聯斷路器、第二母聯斷路器均處于閉合狀態，所述第三母聯斷路器、第四母聯斷路器、第二斷路器則處于斷開狀態。

本發明進一步的改進在于：所述第一輔機、第二輔機、第三輔機、第四輔機、第五輔機和第六輔機孤網運行，且統調動力源發電機帶B段廠用輔機和A段廠用輔機負荷，即所述第一斷路器、第二斷路器、第三斷路器、第三母聯斷路器、第四段利器均處于閉合狀態，所述第一母聯斷路器、第二母聯斷路器、第三母聯斷路器和第四母聯斷路器則處于斷開狀態。

本發明進一步的改進在于：所述A段廠用輔機和B段廠用輔機均由一個或多個輔機組成。

與現有技術相比，本發明具有以下優點：

1、本發明系統結構簡單，能夠適用于不同的廠用輔機系統，可為多個廠用輔機設備供電。

2、本發明單獨設立了輔機母線段，避免了各個輔機單獨設置備用電源，減少了高壓電纜的長度和高壓開關間隔數量。

3、本發明采用快速限流技術，解決了輔機切換過程廠用系統短路電流超限問題，避免了斷路器因分?jǐn)喑萘慷搪冯娏鞫ǖ娘L(fēng)險。

4、本發明可以由一套快切裝置實現整段電源切換，避免了各個輔機分別裝設電源切換裝置，減少了切換裝置的數量和二次電纜用量，提高了可靠性。

5、本發明采用并網方式實現輔機在廠用母線和輔機母線之間平穩切換，避免了大容量輔機對統調動力源發電機系統的沖擊，安全性可靠性大為提高。

6、本發明節能效果優越，能夠大幅度降低廠用電率，實用性強。根據不同負荷，同步調節輔機轉速運行至最優工況，從而避免了常規廠用輔機采用風門擋板截流導致的能量損失適。

綜上所述，本發明節能效果好、工作效率高、實用性強、便于推廣使用。

附圖說明：

圖1為本發明結構原理圖。

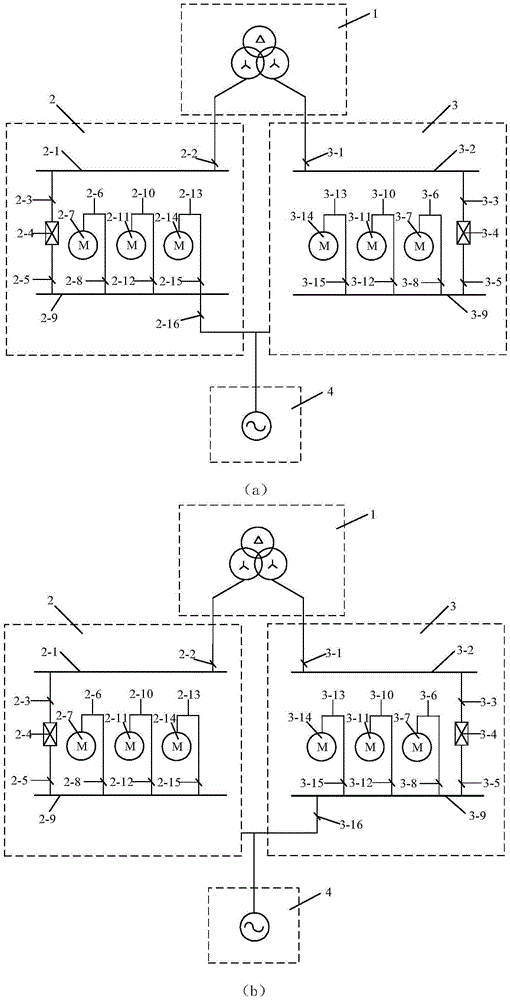

圖2為本發明并網運行方式一原理圖，其中，圖2(a)為統調動力源并與A段廠用輔機并網運行方式一原理圖，圖2(b)為統調動力源統調動力源并與B段廠用輔機并網運行方式一原理圖。

圖3為本發明并網運行方式二原理圖，其中，圖3(a)為統調動力源并與A段廠用輔機并網運行方式二原理圖，圖3(b)為統調動力源統調動力源并與B段廠用輔機并網運行方式二原理圖。

圖4為本發明孤網運行方式一原理圖，其中，圖4(a)為統調動力源帶A段廠用輔機負荷孤網運行方式一原理圖，圖4(b)為統調動力源帶B段廠用輔機負荷孤網運行方式一原理圖。

統調動力源帶B段廠用輔機負荷。

圖5為本發明統調動力源帶A段和B段廠用輔機負荷孤網運行方式二原理圖。

圖中：1—高壓廠用變壓器；2—A段廠用輔機；3—B段廠用輔機；4—統調動力源發電機；2-1—廠用A段母線；2-2—第一斷路器；2-3—第一母聯斷路器；2-4—第一快速限流器；2-5—第二母聯斷路器；2-6—第一輔機電纜線路；2-7—第一輔機；2-8—第一輔機斷路器；2-9—輔機A段母線；2-10—第二輔機電纜線路；2-11—第二輔機；2-12—第二輔機斷路器；2-13—第三輔機電纜線路；2-14—第三輔機；2-15—第三輔機斷路器；2-16—第二斷路器；3-1—第三斷路器；3-2—、廠用B段母線；3-3—第三母聯斷路器；3-4—第二快速限流器；3-5—第四母聯斷路器；3-6—第四輔機電纜線路；3-7—第四輔機；3-8—第四輔機斷路器；3-9—廠用B段母線；3-10—第五輔機電纜線路；3-11—第五輔機；3-12—第五輔機斷路器；3-13—第六輔機電纜線路；3-14—第六輔機；3-15—第六輔機斷路器；3-16—第四斷路器。

具體實施方式：

下面通過附圖和實施例，對本發明的技術方案做進一步的詳細描述。

如圖1所示，本發明一種發電廠用輔機統調動力源系統，包括高壓廠用變壓器1、A段廠用輔機2、B段廠用輔機3和統調動力源發電機4；其中，所述高壓廠用變壓器1高壓側進線端與外部火力發電廠主接線相連，兩個低壓側出線端分別通過電纜線路與A段廠用輔機2和B段廠用輔機3相連；所述A段廠用輔機2進線端與B段廠用輔機3進線端通過電纜線路連接后和所述統調動力源發電機4出線端相連接；所述A段廠用輔機2包括廠用A段母線2-1、第一斷路器2-2、第一母聯斷路器2-3、第一快速限流器2-4、第二母聯斷路器2-5、第一輔機電纜線路2-6、第一輔機2-7、第一輔機斷路器2-8、輔機A段母線2-9、第二輔機電纜線路2-10、第二輔機2-11、第二輔機斷路器2-12、第三輔機電纜線路2-13、第三輔機2-14、第三輔機斷路器2-15和第二斷路器2-16；其中，所述廠用A段母線2-1經過所述第一斷路器2-2和高壓廠用變壓器1二次側一端相連，該廠用A段母線2-1同時經第一母聯斷路器2-3、第一快速限流器2-4、第二母聯斷路器2-5與輔機A段母線2-9相連，所述第一輔機2-7依次通過第一輔機電纜線路2-6、第一輔機斷路器2-8與輔機A段母線2-9相連，所述第二輔機2-11依次通過第二輔機電纜線路2-10、第二輔機斷路器2-12與輔機A段母線2-9相連，所述第三輔機2-14依次通過第三輔機電纜線路2-13、第三輔機斷路器2-15與輔機A段母線2-9相連；所述B段廠用輔機3包括第三斷路器3-1、廠用B段母線3-2、第三母聯斷路器3-3、第二快速限流器3-4、第四母聯斷路器3-5、第四輔機電纜線路3-6、第四輔機3-7、第四輔機斷路器3-8、廠用B段母線3-9、第五輔機電纜線路3-10、第五輔機3-11、第五輔機斷路器3-12、第六輔機電纜線路3-13、第六輔機3-14、第六輔機斷路器3-15、第四斷路器3-16；其中，所述廠用B段母線3-2經過所述第三斷路器3-1和高壓廠用變壓器1低壓側另一端相連，該廠用B段母線3-2同時經第三母聯斷路器3-3、第二快速限流器3-4、第四母聯斷路器3-5與輔機B段母線3-9相連，所述第四輔機3-7依次通過第四輔機電纜線路3-6、第四輔機斷路器3-8與輔機B段母線3-9相連，所述第五輔機3-11依次通過第五輔機電纜線路3-10、第五輔機斷路器3-12與輔機B段母線3-9相連，所述第六輔機3-14依次通過第六輔機電纜線路3-13、第六輔機斷路器3-15與輔機B段母線3-9相連。

如圖2所示，本實施例中，所述第一輔機2-7、第二輔機2-11、第三輔機2-14、第四輔機3-7、第五輔機3-11和第六輔機3-14并網運行方式一，且統調動力源發電機4并于A段廠用輔機2，即所述第一斷路器2-2、第二斷路器2-16、第三斷路器3-1、第一母聯斷路器2-3、第二母聯斷路器2-5、第三母聯斷路器3-3和第四母聯斷路器3-5均處于閉合狀態；所述第一輔機2-7、第二輔機2-11、第三輔機2-14、第四輔機3-7、第五輔機3-11和第六輔機3-14并網運行方式一，且統調動力源發電機4并于B段廠用輔機3，即所述第一斷路器2-2、第三斷路器3-1、第四斷路器3-16、第一母聯斷路器2-3、第二母聯斷路器2-5、第三母聯斷路器3-3和第四母聯斷路器3-5均處于閉合狀態。

如圖3所示，本實施例中，所述第一輔機2-7、第二輔機2-11、第三輔機2-14、第四輔機3-7、第五輔機3-11和第六輔機3-14并網運行方式二，且統調動力源發電機4并于A段廠用輔機2，即所述第一斷路器2-2、第二斷路器2-16、第三斷路器3-1、第四斷路器3-16、第一母聯斷路器2-3、第二母聯斷路器2-5均處于閉合狀態；所述第一輔機2-7、第二輔機2-11、第三輔機2-14、第四輔機3-7、第五輔機3-11和第六輔機3-14并網運行方式二，且統調動力源發電機4并于B段廠用輔機3，即所述第一斷路器2-2、第二斷路器2-16、第三斷路器3-1、第四斷路器3-16、第三母聯斷路器3-3和第四母聯斷路器3-5均處于閉合狀態。

如圖4所示，本實施例中，所述第一輔機2-7、第二輔機2-11、第三輔機2-14、第四輔機3-7、第五輔機3-11和第六輔機3-14孤網運行方式一，且統調動力源發電機4帶A段廠用輔機2負荷，即所述第一斷路器2-2、第二斷路器2-16、第三斷路器3-1、第三母聯斷路器3-3和第四母聯斷路器3-5均處于閉合狀態；所述第一輔機2-7、第二輔機2-11、第三輔機2-14、第四輔機3-7、第五輔機3-11和第六輔機3-14孤網運行方式一，且統調動力源發電機4帶B段廠用輔機3負荷，即所述第一斷路器2-2、第三斷路器3-1、第四斷路器3-16、第一母聯斷路器2-3、第二母聯斷路器2-5均處于閉合狀態。

如圖5所示，本實施例中，所述第一輔機2-7、第二輔機2-11、第三輔機2-14、第四輔機3-7、第五輔機3-11和第六輔機3-14孤網運行方式二，且統調動力源發電機4帶B段廠用輔機3和A段廠用輔機2負荷，即所述第一斷路器2-2、第二斷路器2-16、第三斷路器3-1、第三母聯斷路器3-3、第四路斷器3-16均處于閉合狀態。

如圖1所示，本實施例中，所述A段廠用輔機2和B段廠用輔機3均由一個或多個輔機組成。

以上所述，僅是本發明的較佳實施例，并非對本發明作任何限制，凡是根據本發明技術實質對以上實施例所作的任何簡單修改、變更以及等效結構變化，均仍屬于本發明技術方案的保護范圍內。
