本發明涉及一種電網專用移動檢修電源箱。

背景技術：

現有的移動電源箱通常設置滾輪結構，利用拉桿帶動整體箱體移動，由于設置有電源插孔位，因此，在用于電力檢修、施工操作時，特別是用于條件比較惡劣的施工檢修場地使用時，容易受損，并且，在惡劣天氣時，外露的電源端口容易由于潮濕造成安全隱患。

技術實現要素：

本發明的目的在于提供一種電網專用移動檢修電源箱，通過將充電箱本體置于殼體內側，能夠?qū)Τ潆娤浔倔w起到保護作用，特別適用于電力施工或檢修過程使用。

本發明通過以下技術方案實現：

一種電網專用移動檢修電源箱，包括殼體及設置在所述的殼體內部的充電箱本體，在所述的充電箱本體相向的兩個端面上分別設置有操作面板，在所述的殼體一側設置有可伸縮的拉桿，在所述的殼體上設置有2個通槽，所述的通槽分別于所述的操作面板位置相對應，在所述的通槽內側設置有擋板，在所述的殼體外側設置有端蓋，在所述的端蓋中部設置有能夠嵌入所述的通槽內側的凸臺，在所述的端蓋上端面上設置有安裝板，在所述的端蓋下端面上設置有底板，在所述的殼體下端面上設置有階梯槽，在所述的階梯槽內側設置有轉軸，在所述的底板上設置有條形通孔，所述的轉軸貫穿所述的條形通孔，在所述的凸臺嵌入在所述的通槽內側時所述的安裝板貼合在所述的殼體上端面上，并且所述的底板嵌入在所述的階梯槽內側，在所述的擋板內側端面上設置有密封條，在所述的殼體下端面上設置有支腳，在所述的支腳上分別設置有萬向輪。

本發明中，在移動整體結構時，利用拉桿即可實現移動，此時，使端蓋覆蓋在殼體側壁上，使端蓋上的凸臺卡接在通槽內側，利用凸臺與擋板相互配合，實現通槽的密封，此時，位于殼體內部的充電箱本體呈相對密封狀態，因此在用于戶外電力施工或檢修時，能夠起到良好的防潮、防碰撞效果。本發明中，將斷路器等結構安裝在充電箱本體內，將電源插孔等設置在操作面板上。

進一步地，為更好地實現本發明，在所述的安裝板下端面上設置有卡槽，在所述的殼體上端面上設置有與所述的卡槽位置相對應的定位槽，在所述的安裝板上設置有2個連通所述的卡槽的通孔，在所述的安裝板上設置有扶手，所述的扶手兩端向同側彎折并貫穿相應所述的通孔，在所述的扶手端部設置有壓桿，所述的壓桿能夠插接在所述的卡槽內側。

進一步地，為更好地實現本發明，在所述的階梯槽內側端面上設置有沉槽，在所述的沉槽開口側設置有2個橡膠墊，在所述的底板遠離所述的端蓋一端設置有2個凸緣，所述的凸緣能夠卡接在所述的沉槽內側。

進一步地，為更好地實現本發明，在所述的轉軸上設置有扭轉彈簧，所述的扭轉彈簧中部抵在所述的底板上，所述的凸臺嵌入在所述的通槽內側時所述的扭轉彈簧呈最大扭角狀態。

進一步地，為更好地實現本發明，在所述的殼體內側底部設置有2個支塊，在所述的充電箱本體下端面上設置有滑塊，在所述的滑塊兩側分別設置有復位彈簧，所述的復位彈簧遠離所述的滑塊一端分別固定連接在所述的支塊上。

進一步地，為更好地實現本發明，在所述的充電箱本體下端邊緣上設置有墊層，所述的墊層另一端固定連接在所述的支塊上端面靠近所述的殼體內壁一端，所述的墊層中部呈折疊狀填充在所述的充電箱本體與所述的殼體內壁之間。

本發明與現有技術相比，具有以下有益效果：

本發明將充電箱本體置于殼體內部，能夠避免現有的移動充電箱結構將插線孔等結構裸露在外部容易受損的問題，同時，用于戶外使用時，能夠起到良好的防潮、防碰撞效果。

附圖說明

為了更清楚地說明本發明實施例的技術方案，下面將對實施例中所需要使用的附圖作簡單地介紹，應當理解，以下附圖僅示出了本發明的某些實施例，因此不應被看作是對范圍的限定，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他相關的附圖。

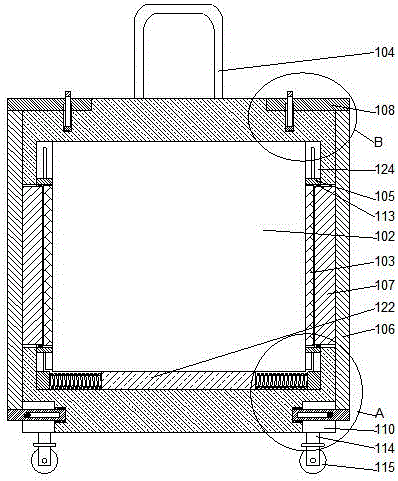

圖1為本發明整體結構示意圖；

圖2為圖1中A部位結構示意圖；

圖3為圖1中B部位結構示意圖。

其中：101.殼體，102.充電箱本體，103.操作面板，104.拉桿，105.擋板，106.端蓋，107.凸臺，108.安裝板，109.底板，110.階梯槽，111.轉軸，112.條形通孔，113.密封條，114.支腳，115.萬向輪，116.卡槽，117.定位槽，118.扶手，119.壓桿，120.扭轉彈簧，121.支塊，122.滑塊，123.復位彈簧，124.墊層，125.沉槽，126.橡膠墊，127.凸緣。

具體實施方式

下面結合具體實施例對本發明進行進一步詳細介紹，但本發明的實施方式不限于此。

用于電力施工或檢修的移動充電箱，由于需要在野外比較惡劣環境使用，因此要求其具有一定的抗震性能，并且能夠具有一定能的防水性能，避免在野外使用時由于進水產生短路等問題。

如圖1所示，一種電網專用移動檢修電源箱，包括殼體101及設置在所述的殼體101內部的充電箱本體102，在所述的充電箱本體102相向的兩個端面上分別設置有操作面板103，將電源插孔等安裝在操作面板上，在所述的殼體101一側設置有可伸縮的拉桿104，用于帶動整體結構移動，在所述的殼體101上設置有2個通槽，使通槽的大小與操作面板的大小相一致，所述的通槽分別于所述的操作面板103位置相對應，可以穿過通槽將電源線插接在操作面板上，在所述的通槽內側設置有擋板105，在所述的殼體101外側設置有端蓋106，使端蓋分別位于設置有通槽的兩側，在所述的端蓋106中部設置有能夠嵌入所述的通槽內側的凸臺107，當凸臺嵌入在通槽內側時，使通槽封閉；

如圖2、3所示，本發明中，在所述的端蓋106上端面上設置有安裝板108，安裝板與端蓋所在平面相垂直，在所述的端蓋106下端面上設置有底板109，底板與安裝板位于端蓋同側并與安裝板相平行，在所述的殼體101下端面上設置有階梯槽110，使底板能夠進入階梯槽內側，在所述的階梯槽110內側設置有轉軸111，在所述的底板109上設置有條形通孔112，條形孔為通孔，條形孔的長度方向平行于底板的長度方向，所述的轉軸111貫穿所述的條形通孔112，在所述的凸臺107嵌入在所述的通槽內側時所述的安裝板108貼合在所述的殼體101上端面上，并且所述的底板109嵌入在所述的階梯槽110內側，在所述的擋板105內側端面上設置有密封條113，用于對擋板和凸臺進行密封，避免水分進入殼體內側，在所述的殼體101下端面上設置有支腳114，在所述的支腳114上分別設置有萬向輪115，方便移動殼體結構。

本發明通過采用將充電箱本體置于殼體內部，能夠適用于電力施工、檢修等戶外操作，當用于野外使用時，能夠具有更好的抗沖擊性能，并且，由于操作面板位于殼體內側，并且在運輸時可以使其密封，因此能夠避免水分通過通槽進入殼體內部，因而具有良好的防水性，使用更加安全。

實施例1：

本實施例中，為了方便移動端蓋，優選地，在所述的安裝板108下端面上設置有卡槽116，在所述的殼體101上端面上設置有與所述的卡槽116位置相對應的定位槽117，在所述的安裝板108上設置有2個連通所述的卡槽116的通孔，在所述的安裝板108上設置有扶手118，所述的扶手118兩端向同側彎折并貫穿相應所述的通孔，使其呈U型結構，其開口側兩端分別插接在安裝板上的兩個通孔內，在所述的扶手118端部設置有壓桿119，使壓桿連接扶手開口側兩個端部，并且使壓桿能夠嵌入在定位槽內側，所述的壓桿119能夠插接在所述的卡槽116內側。

當安裝板貼合在殼體上端面上時，下壓扶手，使扶手上的壓桿插接在定位槽內，利用扶手和壓桿的作用，使安裝板能夠相對殼體固定，此時向外側拉動端蓋，端蓋不能移動，凸臺卡接在通槽內側，凸臺側壁與擋板內側的密封條相互貼合，使通槽密封，水分不能通過通槽進入殼體內部；當需要使用充電箱時，向上方提升扶手，使扶手上的壓桿卡接在卡槽內側，此時向外側移動端蓋，直到凸臺移動到通槽外側，轉軸位于底板上的條形通孔遠離端蓋一端端部時，拉動扶手，使端蓋繞著轉軸轉動，此時端蓋相對轉動到殼體外側，即可方便將電源線連接在操作面板上。

實施例2：

為了使底板能夠相對固定在階梯槽內側，使端蓋保持穩定，本實施例中，優選地，在所述的階梯槽110內側端面上設置有沉槽125，該沉槽的長度方向平行于轉軸的軸線方向，該沉槽面向底板一側開口，在所述的沉槽125開口側設置有2個橡膠墊126，橡膠墊分別對稱設置在沉槽開口側兩個端面上，形成條形結構，在所述的底板109遠離所述的端蓋106一端設置有2個凸緣127，所述的凸緣127能夠卡接在所述的沉槽125內側。

當將端蓋貼合在殼體上時，底板上的凸緣卡接在沉槽內側，利用橡膠墊，使凸緣不能相對移動，此時即可使底板卡接在階梯槽內側，實現底板的相對固定，使連接在底板上的端蓋不能向外側移動，有助于保持端蓋的穩定，同時有助于保持通槽的密封性。

實施例3：

本實施例中，為了方便在凸臺移出通槽外側之后，能夠方便的轉動端蓋，使操作面板裸露，優選地，在所述的轉軸111上設置有扭轉彈簧120，所述的扭轉彈簧兩端分別固定連接在轉軸上，所述的扭轉彈簧120中部抵在所述的底板109上，所述的凸臺107嵌入在所述的通槽內側時所述的扭轉彈簧120呈最大扭角狀態。當將凸臺從通槽內移出時，安裝板脫離殼體上端面，此時在扭轉彈簧的彈性力作用下，端蓋相對轉動，使端蓋迅速向外側移動，此時即可方便的使通槽部位開啟，即可方便直觀的看到操作面板。

在扭轉彈簧的彈性力作用下，使端蓋向外側轉動時，使端蓋靠近安裝板一端能夠貼合在地面上，進而使得端蓋能夠從兩側對殼體起到支撐作用，有助于提高整體結構的穩定性。

實施例4：

為了提高整體結構的抗震性能，本實施例中，優選地，在所述的殼體101內側底部設置有2個支塊121，在所述的充電箱本體102下端面上設置有滑塊122，在所述的滑塊122兩側分別設置有復位彈簧123，所述的復位彈簧123遠離所述的滑塊122一端分別固定連接在所述的支塊121上。通過采用復位彈簧，能夠使滑塊具有更好的抗震性能，在受到外力沖擊時，能對充電箱本體起到良好的保護作用。本發明中，將復位彈簧設置在底部，能夠方便整體結構的安裝，并且，利用復位彈簧能夠起到良好的緩沖效果，在安裝時，使充電箱本體側壁與殼體內壁之間存在移動空腔，在用于野外電力施工或檢修時，移動整體結構時產生的震動能夠得到緩沖，使整體結構使用更加安全。

進一步優選地，本實施例中，在所述的充電箱本體102下端邊緣上設置有墊層124，所述的墊層124另一端固定連接在所述的支塊121上端面靠近所述的殼體101內壁一端，所述的墊層124中部呈折疊狀填充在所述的充電箱本體102與所述的殼體101內壁之間。本實施例中，使墊層貼合在充電箱本體外壁和殼體內壁上，在受到外力沖撞時，能夠避免充電箱本體受損，提高整體結構的安全性。

以上所述僅為本發明的優選實施例而已，并不用于限制本發明，對于本領域的技術人員來說，本發明可以有各種更改和變化。凡在本發明的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本發明的保護范圍之內。
