本發明涉及于用電設備領域，更具體而言，涉及一種用于電源裝置的浪涌保護方法和浪涌保護裝置和用電設備。

背景技術：

在相關技術中，用電設備，如變頻微波爐往往在硬件電路上從電源輸入端設置浪涌檢測電路，并將浪涌信號輸入到比較器。當浪涌檢測電路的輸入信號比比較器的設定參考值大時，則觸發比較器輸出使得電源進入浪涌保護狀態。

但是，對于電源裝置來說，其浪涌保護電壓的設定參考值往往是固定的。這樣會使得設定參考值很難兼顧浪涌保護的靈敏性的同時避免干擾造成的浪涌保護誤觸發。

技術實現要素：

本發明實施方式旨在至少解決現有技術中存在的技術問題之一。為此，本發明實施方式需要提供一種浪涌保護方法和浪涌保護裝置和用電設備。

本發明實施方式的一種浪涌保護方法，用于電源裝置，該浪涌保護方法包括以下步驟：

確定該電源裝置的輸入電源的相位；

根據該電源的相位設置基準參考閾值；

獲取浪涌信號并判斷該浪涌信號的幅值是否超過在判斷時當前的參考閾值，該參考閾值由該基準參考閾值根據該電源的相位修改得到；

若該浪涌信號的幅值超過判斷時當前的該參考閾值，觸發對該電源裝置的浪涌保護；

若該浪涌信號的幅值沒超過判斷時當前的該參考閾值，根據該電源的相位修改該參考閾值。

上述浪涌保護方法，與浪涌信號的幅值相比較的參考閾值會根據電源的相位來調整，使得參考閾值不會固定不變，進而兼顧浪涌保護的靈敏性的同時避免干擾造成的浪涌保護誤觸發。

在某些實施方式中，該電源為按正弦規律變化的電源，該參考閾值由該基準參考閾值根據正弦規律變化來修改。

在某些實施方式中，所述確定該電源裝置的輸入電源的相位的步驟包括：獲取該電源的過零信號和電源頻率以確定該電源的相位。

在某些實施方式中，所述的浪涌保護方法，還包括步驟：

判斷下一個該浪涌信號的幅值是否超過在判斷時當前的該參考閾值；

若下一個該浪涌信號的幅值超過判斷時當前的該參考閾值，觸發對該電源裝置的浪涌保護；

若下一個該浪涌信號的幅值沒超過判斷時當前的該參考閾值，判斷該電源的過零點是否出現；

若該電源的過零點出現，根據該電源的相位設置該基準參考閾值；

若該電源的過零點沒出現，根據該電源的相位修改該參考閾值。

本發明實施方式的一種浪涌保護裝置，用于電源裝置，該浪涌保護裝置包括處理模塊、浪涌檢測模塊和比較模塊，該處理模塊用于確定該電源裝置的輸入電源的相位和根據該電源的相位設置基準參考閾值；

該浪涌檢測模塊用于獲取浪涌信號并輸出該浪涌信號至該比較模塊；

該比較模塊用于判斷該浪涌信號的幅值是否超過在判斷時當前的參考閾值，該參考閾值由該基準參考閾值根據該電源的相位修改得到；

若該浪涌信號的幅值超過判斷時當前的該參考閾值，該處理模塊用于觸發對該電源裝置的浪涌保護；

若該浪涌信號的幅值沒超過判斷時當前的該參考閾值，該處理模塊用于根據該電源的相位修改該參考閾值。

上述浪涌保護裝置，與浪涌信號的幅值相比較的參考閾值會根據電源的相位來調整，使得參考閾值不會固定不變，進而兼顧浪涌保護的靈敏性的同時避免干擾造成的浪涌保護誤觸發。

在某些實施方式中，該電源為按正弦規律變化的電源，該參考閾值由該基準參考閾值根據正弦規律變化來修改。

在某些實施方式中，在確定該電源裝置的輸入電源的相位時，該處理模塊用于獲取該電源的過零信號和電源頻率以確定該電源的相位。

在某些實施方式中，該比較模塊用于判斷下一個該浪涌信號的幅值是否超過在判斷時當前的該參考閾值；

若下一個該浪涌信號的幅值超過判斷時當前的該參考閾值，該處理模塊用于觸發對該電源裝置的浪涌保護；

若下一個該浪涌信號的幅值沒超過判斷時當前的該參考閾值，該處理模塊用于判斷該電源的過零點是否出現；

若該電源的過零點出現，該處理模塊用于根據該電源的相位設置該基準參考閾值；

若該電源的過零點沒出現，該處理模塊用于根據該電源的相位修改該參考閾值。

本發明實施方式的一種用電設備，包括電源裝置和上述任一實施方式所述的浪涌保護裝置，該浪涌保護裝置連接該電源裝置。

上述用電設備，與浪涌信號的幅值相比較的參考閾值會根據電源的相位來調整，使得參考閾值不會固定不變，進而兼顧浪涌保護的靈敏性的同時避免干擾造成的浪涌保護誤觸發。

在某些實施方式中，該用電設備為變頻微波爐，該電源裝置為數字電源裝置。

本發明實施方式的附加方面和優點將在下面的描述中部分給出，部分將從下面的描述中變得明顯，或通過本發明實施方式的實踐了解到。

附圖說明

本發明實施方式的上述和/或附加的方面和優點從結合下面附圖對實施方式的描述中將變得明顯和容易理解，其中：

圖1是本發明實施方式的浪涌保護方法的流程示意圖；

圖2是本發明實施方式的浪涌保護方法中電源和參考閾值的變化曲線圖；

圖3是本發明實施方式的浪涌保護方法的另一流程示意圖；

圖4是本發明實施方式的用電設備的模塊示意圖。

具體實施方式

下面詳細描述本發明的實施方式，所述實施方式的示例在附圖中示出，其中自始至終相同或類似的標號表示相同或類似的元件或具有相同或類似功能的元件。下面通過參考附圖描述的實施方式是示例性的，僅用于解釋本發明，而不能理解為對本發明的限制。

在本發明的描述中，需要理解的是，術語“第一”、“第二”僅用于描述目的，而不能理解為指示或暗示相對重要性或者隱含指明所指示的技術特征的數量。由此，限定有“第一”、“第二”的特征可以明示或者隱含地包括一個或者更多個所述特征。在本發明的描述中，“多個”的含義是兩個或兩個以上，除非另有明確具體的限定。

在本發明的描述中，需要說明的是，除非另有明確的規定和限定，術語“安裝”、“相連”、“連接”應做廣義理解，例如，可以是固定連接，也可以是可拆卸連接，或一體地連接；可以是機械連接，也可以是電連接或可以相互通信；可以是直接相連，也可以通過中間媒介間接相連，可以是兩個元件內部的連通或兩個元件的相互作用關系。對于本領域的普通技術人員而言，可以根據具體情況理解上述術語在本發明中的具體含義。

下文的公開提供了許多不同的實施方式或例子用來實現本發明的不同結構。為了簡化本發明的公開，下文中對特定例子的部件和設定進行描述。當然，它們僅僅為示例，并且目的不在于限制本發明。此外，本發明可以在不同例子中重復參考數字和/或參考字母，這種重復是為了簡化和清楚的目的，其本身不指示所討論各種實施方式和/或設定之間的關系。此外，本發明提供了的各種特定的工藝和材料的例子，但是本領域普通技術人員可以意識到其他工藝的應用和/或其他材料的使用。

請參圖1，本發明實施方式提供的一種浪涌保護方法，用于電源裝置，浪涌保護方法包括以下步驟：

S11，確定電源裝置的輸入電源的相位；

S12，根據電源的相位設置基準參考閾值；

S13，獲取浪涌信號并判斷浪涌信號的幅值是否超過在判斷時當前的參考閾值，參考閾值由基準參考閾值根據電源的相位修改得到；

若浪涌信號的幅值超過判斷時當前的參考閾值，S14，觸發對電源裝置的浪涌保護；

若浪涌信號的幅值沒超過判斷時當前的參考閾值，S15，根據該電源的相位修改參考閾值。

上述浪涌保護方法，與浪涌信號的幅值相比較的參考閾值會根據電源的相位來調整，使得參考閾值不會固定不變，進而兼顧浪涌保護的靈敏性的同時避免干擾造成的浪涌保護誤觸發。

具體地，輸入電源例如是外部市電電源，頻率為50HZ，電壓為220V。當然，輸入電源還可以是其它類型的電源，而不限于頻率為50HZ，電壓為220V的電源。在一個例子中，浪涌信號的幅值為電壓值，參考閾值為電壓值。

需要指出的是，在實際應用時，在步驟S12與S13之間，實施浪涌保護方法的設備或裝置在電路上或程序上控制時，一般會有一定的延時存在。這種延時是客觀存在的。

在某些實施方式中，確定電源裝置的輸入電源的相位的步驟S11包括：獲取電源的過零信號和電源頻率以確定電源的相位。

如此，通過電源的過零信號和電源頻率能夠準確地確定電源的相位。

具體地，電源的過零信號可由過零信號檢測電路來檢測。通過確定電源的相位，進而確定電源的相位基準點，相位基準點例如是電源在一個電源周期的起點(如第一個過零點)，基準參考閾值例如是基于電源周期的起點來確定的參考閾值。由電源的相位基準點和基準參考閾值可確定參考閾值在電源周期內的變化規律，從而實現在電源過零附近較低的浪涌信號的幅值(電壓值)即可觸發浪涌保護，在電源峰值附近較高的浪涌信號的幅值才會觸發浪涌保護。即實現了過零點附近更靈敏的浪涌保護，又避免了峰值附近容易誤觸發浪涌保護的問題。

在某些實施方式中，電源為按正弦規律變化的電源，參考閾值由基準參考閾值根據正弦規律變化來修改。

如此，浪涌保護方法的應用范圍較廣，適用于大部分用電設備。

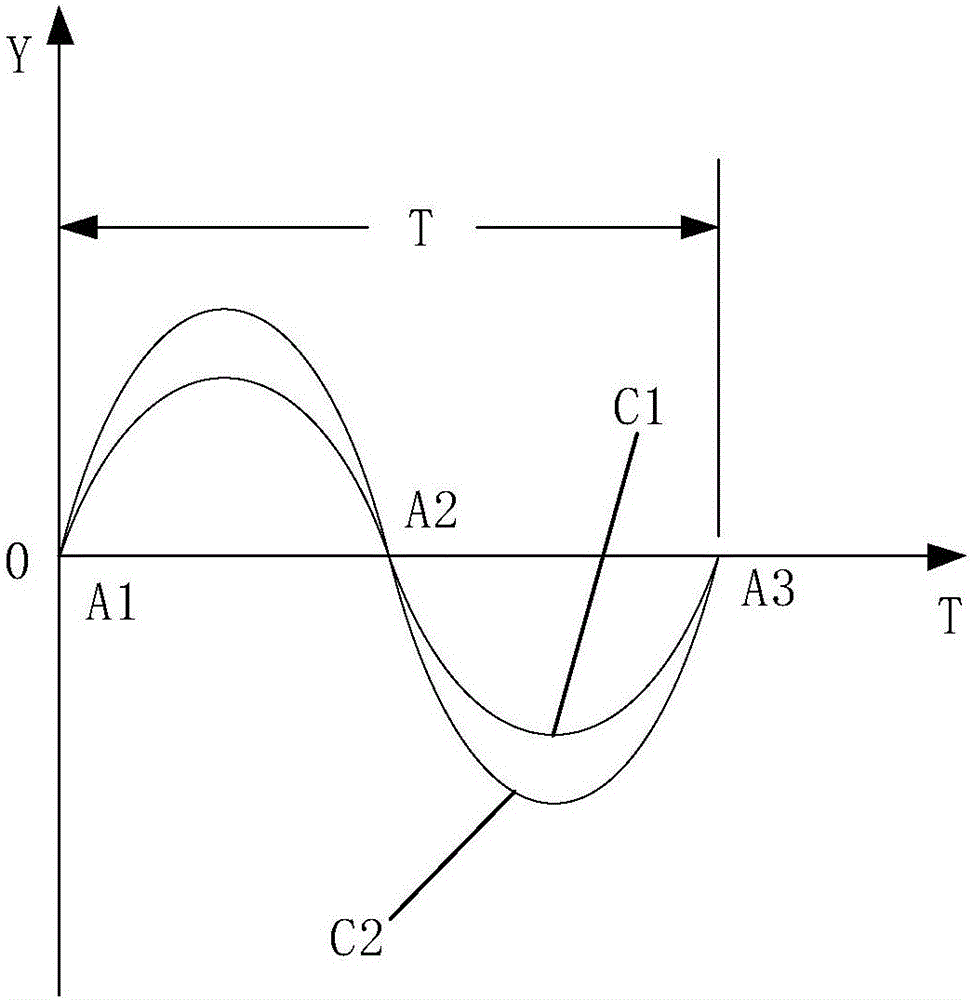

具體地，請結合圖2，圖2中，曲線C1代表電源的波形圖，曲線C2代表參考閾值的變化規律，由圖2可以看出，參考閾值根據電源的相位來修改，使得在靈敏的浪涌保護和防誤觸發浪涌保護之間取得平衡。

需要說明的是，曲線C2不是正弦波，參考閾值的幅值設置要大于0，因此，曲線C2不會與橫軸相交，或者說，參考閾值的變化曲線C2是一個分段周期函數的曲線。類似于Y＝N+sinT(0<T≤π)和Y＝-N+sinT(π<T≤2π)N為正值常數。這樣才能確保在電源接近過零點的時候，設定閾值所對應的保護點與檢測到的正常電壓有足夠的差值，不會因為干擾或者誤差，造成誤保護。圖2是作為示意性地表示曲線C2，由于分辨率的問題，無法體現曲線C2與橫軸不相交的特征。

在某些實施方式中，請參圖3，浪涌保護方法還包括步驟：

S21，判斷下一個浪涌信號的幅值是否超過在判斷時當前的參考閾值；

若下一個浪涌信號的幅值超過判斷時當前的參考閾值，S14，觸發對電源裝置的浪涌保護；

若下一個浪涌信號的幅值沒超過判斷時當前的參考閾值，S23，判斷電源的過零點是否出現；

若電源的過零點出現，S12，根據電源的相位設置基準參考閾值；

若電源的過零點沒出現，S15，根據電源的相位修改參考閾值。

如此，使得浪涌保護方法的判斷更準確。

具體地，在本發明的示例中，請結合圖2，電源的相位按正弦規律變化，在一個電源周期T內，電源有3個過零點A1、A2、A3。通過對電源過零點的判斷，使得浪涌保護方法能夠消除在兩個過零點間所累計的誤差，進而能更準確地判斷電源的相位和參考閾值的修改。

需要指出的是，在實際應用時，在步驟S15與S21之間，實施浪涌保護方法的設備或裝置在電路上或程序上控制時，一般會有一定的延時存在。這種延時是客觀存在的。

請參圖4，本發明實施方式的一種浪涌保護裝置100，用于電源裝置200。浪涌保護裝置100包括處理模塊102、浪涌檢測模塊104和比較模塊106，處理模塊102用于確定電源裝置200的輸入電源的相位和根據電源的相位設置基準參考閾值；

浪涌檢測模塊104用于獲取浪涌信號并輸出浪涌信號至比較模塊106；

比較模塊106用于判斷浪涌信號的幅值是否超過在判斷時當前的參考閾值，參考閾值由基準參考閾值根據電源的相位修改得到；

若浪涌信號的幅值超過判斷時當前的參考閾值，處理模塊102用于觸發對電源裝置200的浪涌保護；

若浪涌信號的幅值沒超過判斷時當前的參考閾值，處理模塊102用于根據電源的相位修改該參考閾值。

上述浪涌保護裝置100，與浪涌信號的幅值相比較的參考閾值會根據電源的相位來調整，使得參考閾值不會固定不變，進而兼顧浪涌保護的靈敏性的同時避免干擾造成的浪涌保護誤觸發。

具體地，處理模塊102、浪涌檢測模塊104和比較模塊106可以由電路的方式實現，也可以由硬件加軟件的方式來實現。

需要指出的是，上述對浪涌保護方法的實施方式的解釋說明也適用于本實施方式的浪涌保護裝置100，為避免冗余，在此不再詳細展開。

在某些實施方式中，電源為按正弦規律變化的電源，參考閾值由基準參考閾值根據正弦規律變化來修改。

需要指出的是，上述對浪涌保護方法的實施方式的解釋說明也適用于本實施方式的浪涌保護裝置100，為避免冗余，在此不再詳細展開。

在某些實施方式中，在確定電源裝置200的輸入電源的相位時，處理模塊102用于獲取電源的過零信號和電源頻率以確定電源的相位。

需要指出的是，上述對浪涌保護方法的實施方式的解釋說明也適用于本實施方式的浪涌保護裝置100，為避免冗余，在此不再詳細展開。

在某些實施方式中，比較模塊106用于判斷下一個浪涌信號的幅值是否超過在判斷時當前的參考閾值；

若下一個浪涌信號的幅值超過判斷時當前的參考閾值，處理模塊102用于觸發對電源裝置200的浪涌保護；

若下一個浪涌信號的幅值沒超過判斷時當前的參考閾值，處理模塊102用于判斷電源的過零點是否出現；

若電源的過零點出現，處理模塊102用于根據電源的相位設置基準參考閾值；

若電源的過零點沒出現，處理模塊102用于根據電源的相位修改參考閾值。

需要指出的是，上述對浪涌保護方法的實施方式的解釋說明也適用于本實施方式的浪涌保護裝置100，為避免冗余，在此不再詳細展開。

請參圖4，本發明實施方式的一種用電設備300，包括電源裝置200和上述任一實施方式的浪涌保護裝置100，浪涌保護裝置100連接電源裝置200。

上述用電設備300，與浪涌信號的幅值相比較的參考閾值會根據電源的相位來調整，使得參考閾值不會固定不變，進而兼顧浪涌保護的靈敏性的同時避免干擾造成的浪涌保護誤觸發。

在某些實施方式中，用電設備300為變頻微波爐，電源裝置200為數字電源裝置。

在本說明書的描述中，參考術語“一個實施方式”、“某些實施方式”、“示意性實施方式”、“示例”、“具體示例”、或“一些示例”等的描述意指結合所述實施方式或示例描述的具體特征、結構、材料或者特點包含于本發明的至少一個實施方式或示例中。在本說明書中，對上述術語的示意性表述不一定指的是相同的實施方式或示例。而且，描述的具體特征、結構、材料或者特點可以在任何的一個或多個實施方式或示例中以合適的方式結合。

此外，術語“第一”、“第二”僅用于描述目的，而不能理解為指示或暗示相對重要性或者隱含指明所指示的技術特征的數量。由此，限定有“第一”、“第二”的特征可以明示或者隱含地包括至少一個所述特征。在本發明的描述中，“多個”的含義是至少兩個，例如兩個，三個等，除非另有明確具體的限定。

流程圖中或在此以其他方式描述的任何過程或方法描述可以被理解為，表示包括一個或更多個用于實現特定邏輯功能或過程的步驟的可執行指令的代碼的模塊、片段或部分，并且本發明的優選實施方式的范圍包括另外的實現，其中可以不按所示出或討論的順序，包括根據所涉及的功能按基本同時的方式或按相反的順序，來執行功能，這應被本發明的實施方式所屬技術領域的技術人員所理解。

在流程圖中表示或在此以其他方式描述的邏輯和/或步驟，例如，可以被認為是用于實現邏輯功能的可執行指令的定序列表，可以具體實現在任何計算機可讀介質中，以供指令執行系統、裝置或設備(如基于計算機的系統、包括處理器的系統或其他可以從指令執行系統、裝置或設備取指令并執行指令的系統)使用，或結合這些指令執行系統、裝置或設備而使用。就本說明書而言，"計算機可讀介質"可以是任何可以包含、存儲、通信、傳播或傳輸程序以供指令執行系統、裝置或設備或結合這些指令執行系統、裝置或設備而使用的裝置。計算機可讀介質的更具體的示例(非窮盡性列表)包括以下：具有一個或多個布線的電連接部(移動終端)，便攜式計算機盤盒(磁裝置)，隨機存取存儲器(RAM)，只讀存儲器(ROM)，可擦除可編輯只讀存儲器(EPROM或閃速存儲器)，光纖裝置，以及便攜式光盤只讀存儲器(CDROM)。另外，計算機可讀介質甚至可以是可在其上打印所述程序的紙或其他合適的介質，因為可以例如通過對紙或其他介質進行光學掃描，接著進行編輯、解譯或必要時以其他合適方式進行處理來以電子方式獲得所述程序，然后將其存儲在計算機存儲器中。

應當理解，本發明的各部分可以用硬件、軟件、固件或它們的組合來實現。在上述實施方式中，多個步驟或方法可以用存儲在存儲器中且由合適的指令執行系統執行的軟件或固件來實現。例如，如果用硬件來實現，和在另一實施方式中一樣，可用本領域公知的下列技術中的任一項或他們的組合來實現：具有用于對數據信號實現邏輯功能的邏輯門電路的離散邏輯電路，具有合適的組合邏輯門電路的專用集成電路，可編程門陣列(PGA)，現場可編程門陣列(FPGA)等。

本技術領域的普通技術人員可以理解實現上述實施方式方法攜帶的全部或部分步驟是可以通過程序來指令相關的硬件完成，所述的程序可以存儲于一種計算機可讀存儲介質中，所述程序在執行時，包括方法實施方式的步驟之一或其組合。

此外，在本發明各個實施方式中的各功能單元可以集成在一個處理模塊中，也可以是各個單元單獨物理存在，也可以兩個或兩個以上單元集成在一個模塊中。上述集成的模塊既可以采用硬件的形式實現，也可以采用軟件功能模塊的形式實現。所述集成的模塊如果以軟件功能模塊的形式實現并作為獨立的產品銷售或使用時，也可以存儲在一個計算機可讀取存儲介質中。上述提到的存儲介質可以是只讀存儲器，磁盤或光盤等。

盡管上面已經示出和描述了本發明的實施方式，可以理解的是，上述實施方式是示例性的，不能理解為對本發明的限制，本領域的普通技術人員在本發明的范圍內可以對上述實施方式進行變化、修改、替換和變型。
